明锐1.6发动机舱布置名称图示
- 格式:doc
- 大小:122.00 KB
- 文档页数:2

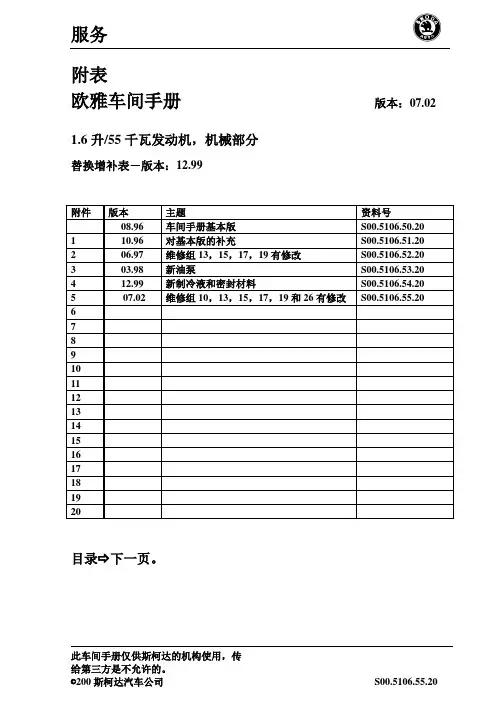

服务附表欧雅车间手册版本:07.02 1.6升/55千瓦发动机,机械部分替换增补表-版本:12.99目录 下一页。
此车间手册仅供斯柯达的机构使用,传给第三方是不允许的。
©200斯柯达汽车公司S00.5106.55.20欧雅服务目录00 -技术数据页码技术数据.............................................................................00-1 -发动机号码........................................................................01-1 -发动机特征........................................................................01-1 10 -拆卸与安装发动机页码拆卸与安装发动机.....................................................................10-1 -拆卸..............................................................................10-1 -把发动机放在装配台上..............................................................10-11 -安装..............................................................................10-11 -拧紧扭矩..........................................................................10-13 -总成支架..........................................................................10-15 13 -曲轴总成页码分解发动机与组装.....................................................................13-1 -皮带轮侧面.................................................... ............ ........13-113-3 -气缸盖........................................................... ..................-汽缸体............................................................. ................13-4-拆卸与安装带有加强筋的V形带......................................................13-5 -拆卸,安装和张紧带齿带.............................................................13-5-检查半自动齿轮张紧轮..............................................................13-7 拆卸和安装汽缸体,曲轴和飞轮..........................................................13-8 -更换曲轴皮带轮侧面垫圈环.........................................................13-10 分解与组装活塞和连杆.................................................................13-12 -更换尺圈................................................................ ........13-15 15 -汽缸盖,配气机构页码拆卸与安装汽缸盖.....................................................................15-1 -拆卸与安装汽缸盖..................................................................15-3 -压缩(压力)测试...................................................................15-5 修理配气机构.........................................................................15-6 -再加工气门座................................................................15-8-更换凸轮轴密封圈..................................................15-10 -检查液力斗式挺杆..................................................................15-11-拆装凸轮轴........................................................................15-12 -检查气门导管..................... ... ..........................................15-13-更换气门导管.................................................................... ..15-14 -更换气门杆油封....................................................................15-15 17 -润滑系统页码拆卸与安装润滑系统的零部件...........................................................17-1 -分解与组装机油泵,发动机代码210158.............................................. ...17-4.2 -检测机油压力和机油压力开关........................................................17-5 -拆卸与安装油底壳..................................................................17-5.2版本07.02 ——I—S00.5106.55.20服务欧雅19 -冷却系统页码拆卸与安装冷却系统的零部件...........................................................19-1-冷却系统的零部件..................................................................19-1-排空与添加冷却液............................................................ ....19-2-拆卸与安装散热器............................................................ ....19-5-拆卸与安装冷却液调节器,冷却液调节器支架,冷却液管..................................19-7-拆卸与安装冷却泵..................................................................19-8-检查冷却系统密封情况..............................................................19-920 -燃油供给系统页码拆卸与安装燃油供给系统的零部件.......................................................20-1-拆卸与安装带附加零件的油箱和机油滤清器............................................20-2-在燃油供给系统上作业时的安全预防措施..............................................20-4-清洁规则..........................................................................20-4-拆卸与安装燃油输送单元............................................................20-5-拆卸与安装油量计传感器............................................................20-6-拆卸与安装油箱............................................................ .......20-6-连接远程控制......................................................................20-8-检测燃油泵........................................................................20-9-检测燃油泵流速....................................................................20-10 -拆卸与安装活性炭过滤器系统的零部件................................................20-12 -维修油门踏板.................................................................. ....20-12 -调整节气门电缆....................................................................20-13 26 -排气系统页码拆卸与安装排气系统的零部件...........................................................26-1-排气歧管,带催化式转换器前排气管,氧传感器.........................................26-1-带支架的消音管................................................. ............. .....26-2-更换前后消音管............................................................ ..... ..26-3-校正无压排气系统................................................................ ..26-4-检查排气系统密封性................................................................26-5——II——版本07.02S00.5106.55.20欧雅拆卸与安装10-安装催化转换器和校正无压废气排放系统⇨26-1页。

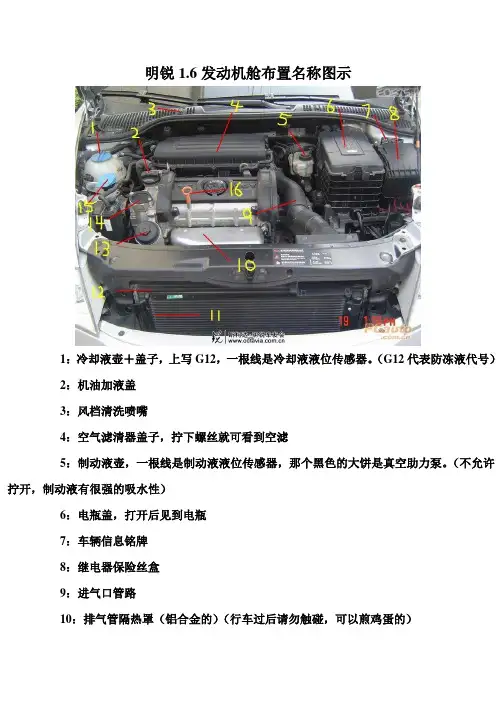

明锐1.6发动机舱布置名称图示
1:冷却液壶+盖子,上写G12,一根线是冷却液液位传感器。
(G12代表防冻液代号)
2:机油加液盖
3:风档清洗喷嘴
4:空气滤清器盖子,拧下螺丝就可看到空滤
5:制动液壶,一根线是制动液液位传感器,那个黑色的大饼是真空助力泵。
(不允许拧开,制动液有很强的吸水性)
6:电瓶盖,打开后见到电瓶
7:车辆信息铭牌

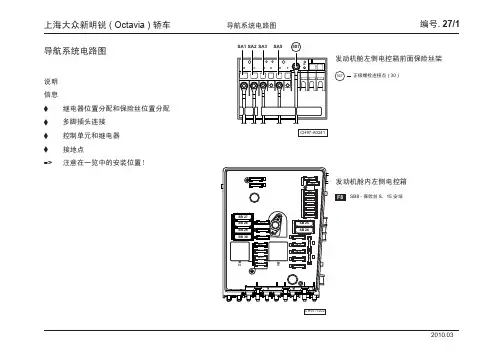

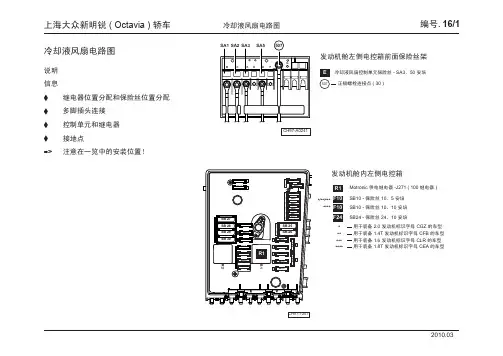

8:继电器保险丝盒
9:进气口管路
10:排气管隔热罩(铝合金的)(行车过后请勿触碰,可以煎鸡蛋的)
11:R134a(制冷剂)冷凝器
12:水箱
13:机滤壳子,可以拆下换滤芯
14:链式凸轮轴检查口(这个自己不能拆的,会损坏发动机)机)15:风档清洗剂加液口
16:机油尺。
发动机舱不认识?最全的汽车内部图解,驾校都教不了这么细!想必每个车友当初考驾照的时候,第一节课就是熟悉汽车,教练打开发动机舱一一介绍,但即便如此,就算是老修理工,有很多部件的名字你肯定听说过但不一定都知道在哪个位置。
所以我们给大家带来一份最全汽车各部件图解,非常值得收藏!打开发动机盖,就是这个样子了,(这个是4A13发动机,其他机型有可能存在差异,但大体相同)。
空气滤清器作用是过滤空气中的灰尘杂质,让洁净的空气进入发动机,这对发动机的寿命和正常工作很重要。
空滤吸附的灰尘杂质多了就会堵塞,影响发动机工作,所以必须定期更换。
如果在灰尘较大的地方开车,比如有沙尘暴的地方,更换空滤的周期还要缩短。
蓄电池不必多说,就是储存电能的。
一般是铅蓄电池,电解液是稀硫酸。
制动液就平常说的刹车油。
现在小汽车的制动一般都为液压的,就是以制动液为介质将刹车踏板的力传递到制动盘上。
点火线圈将低电压转变为高电压,通过它下面的火花塞放电产生电火花,点燃油气混合物燃烧做功。
机油这个也不必多说,起润滑密封作用的矿物油或合成油。
发动机如果缺少了机油的润滑就会产生拉缸、抱瓦等严重问题。
助力转向油现在小汽车的转向助力一般还是传统的液压助力,既然是液压的相应的就需要油液介质了。
当然有些车已开始使用电动助力了,这也是未来的发展趋势。
防冻液在散热器和发动机缸体内的通道循环,用于冷却发动机的液体介质,主要是水和添加剂,因为有防冻的功能,就叫防冻液了。
玻璃水地球人都知道,擦玻璃用的,这下你应该指导在哪里了吧。
机油尺检测机油量的尺子。
用的时候发动机先熄火,拔出机油尺,用一块干净纸巾擦干净上面的油,然后再插入再拔出,看机油的油位,必须在尺子上的两个上下限刻度之间,不能多也不能少。
保险盒里面有很多电气设备的保险丝,还有继电器。
小F一共有两个保险盒,另一个在驾驶室司机左下方。
具体看随车说明书。
进气口发动机进气的入口,这个是优化后的,位置已经提高很多,老款车的进气口位置比较低,涉水时发动机容易进水。
史上最全发动机内部各个零部件名称构造分解图,一目了然汽车!发动机由两大机构(曲柄连杆机构、配气机构)和五大系统(燃油供给系统、冷却系统、润滑系统、启动系统和点火系统)组成。
下面我们开始图解:一、曲柄连杆机构曲柄连杆机构包括机体组、曲轴飞轮组和活塞杆组。
1、机体组机体组主要由气缸体、气缸盖、气缸垫、油底壳、气缸盖罩以及主轴承盖等组成。
气缸体:发动机的主体,将各个气缸和曲轴箱连为一体,是安装曲轴、活塞以及其他零部件和附件的骨架。
按照气缸体的排列方式可分为气缸体有直列、V 形和水平对置三种形式。
气缸盖:气缸盖的作用是密封气缸,与活塞共同形成燃烧室,承受高温高压燃气压力,也是配气机构的载体。
气缸垫:又称气缸衬垫,位于气缸盖与气缸体之间,其作用是保证良好的密封性,防止气缸漏气和水套漏水等。
油底壳:油底壳是曲轴箱的下半部,又称为下曲轴箱。
其作用是密闭曲轴箱作为储油的外壳,防止杂质的进入。
气缸盖罩:位于发动机上部,是盖在气缸盖上的罩壳,起到密封的作用,防止杂质的进入。
2、曲轴飞轮组曲轴飞轮组主要由曲轴、飞轮、曲轴带轮与正时齿轮等组成,安装在气缸体上面。
曲轴:承受来自连杆的力,将活塞的上下运动转变为曲轴的旋转运动并输出。
飞轮:安装在发动机后方,拥有一定的重量,有储能的作用。
也是离合器的安装部件,其上的齿圈为带动发动机运转的齿圈。
曲轴带轮:带动其他发动机附件的动力来源,依靠传动带将动力传递给发电机、水泵、压缩机、方向助力泵等。
其上有缓冲减振装置,是为了减少因发动机工作时产生的冲击振动。
曲轴正时齿轮:将动力传给凸轮轴的正时齿轮,使发动机能稳定运转。
3、活塞连杆组活塞连杆组主要由活塞、活塞环、活塞销、连杆、连杆瓦和连杆瓦盖等组成。
活塞:发动机气缸中往复运动的机件。
活塞顶部是组成燃烧室的主要部分。
活塞环;嵌入活塞槽沟内部的金属环,分为气环和油环。
活塞销:用来连接活塞和连杆,把活塞承受的气体作用力传给连杆。
连杆:连接活塞和曲轴,并将活塞所受作用力传给曲轴,将活塞的往复运动变成曲轴的旋转运动。

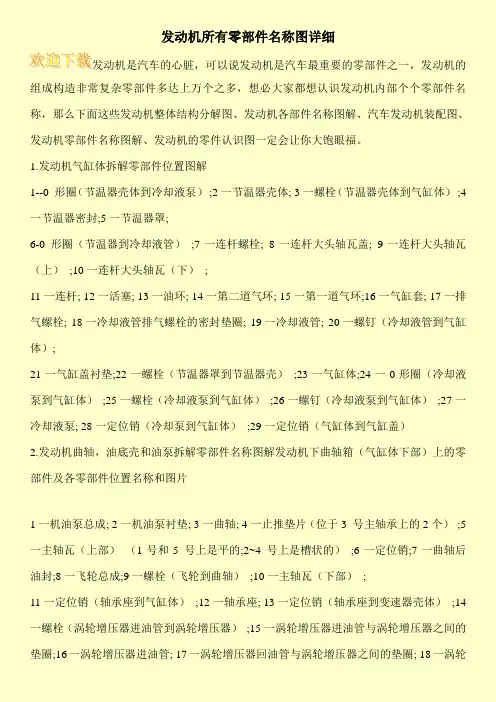

发动机所有零部件名称图详细发动机是汽车的心脏,可以说发动机是汽车最重要的零部件之一,发动机的组成构造非常复杂零部件多达上万个之多,想必大家都想认识发动机内部个个零部件名称,那么下面这些发动机整体结构分解图、发动机各部件名称图解、汽车发动机装配图、发动机零部件名称图解、发动机的零件认识图一定会让你大饱眼福。
1.发动机气缸体拆解零部件位置图解1--0 形圈(节温器壳体到冷却液泵);2一节温器壳体; 3一螺栓(节温器壳体到气缸体);4一节温器密封;5一节温器罩;6-0 形圈(节温器到冷却液管);7一连杆螺栓; 8一连杆大头轴瓦盖; 9一连杆大头轴瓦(上);10一连杆大头轴瓦(下);11一连杆; 12一活塞; 13一油环; 14一第二道气环; 15一第一道气环;16一气缸套; 17一排气螺栓; 18一冷却液管排气螺栓的密封垫圈; 19一冷却液管; 20一螺钉(冷却液管到气缸体);21一气缸盖衬垫;22一螺栓(节温器罩到节温器壳);23一气缸体;24一0形圈(冷却液泵到气缸体);25一螺栓(冷却液泵到气缸体);26一螺钉(冷却液泵到气缸体);27一冷却液泵; 28一定位销(冷却泵到气缸体);29一定位销(气缸体到气缸盖)2.发动机曲轴,油底壳和油泵拆解零部件名称图解发动机下曲轴箱(气缸体下部)上的零部件及各零部件位置名称和图片1一机油泵总成; 2一机油泵衬垫; 3一曲轴; 4一止推垫片(位于3 号主轴承上的2个);5一主轴瓦(上部)(1号和5 号上是平的;2~4 号上是槽状的);6一定位销;7一曲轴后油封;8一飞轮总成;9一螺栓(飞轮到曲轴);10一主轴瓦(下部);11一定位销(轴承座到气缸体);12一轴承座; 13一定位销(轴承座到变速器壳体);14一螺栓(涡轮增压器进油管到涡轮增压器);15一涡轮增压器进油管与涡轮增压器之间的垫圈;16一涡轮增压器进油管; 17一涡轮增压器回油管与涡轮增压器之间的垫圈; 18一涡轮。

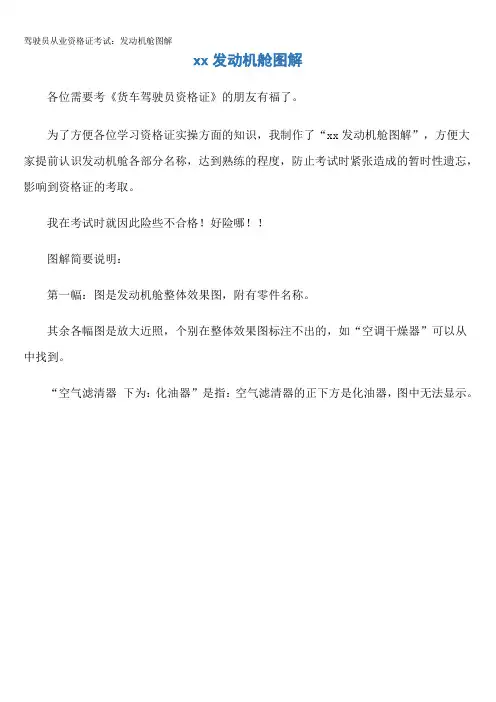

驾驶员从业资格证考试:发动机舱图解
xx发动机舱图解
各位需要考《货车驾驶员资格证》的朋友有福了。
为了方便各位学习资格证实操方面的知识,我制作了“xx发动机舱图解”,方便大家提前认识发动机舱各部分名称,达到熟练的程度,防止考试时紧张造成的暂时性遗忘,影响到资格证的考取。
我在考试时就因此险些不合格!好险哪!!
图解简要说明:
第一幅:图是发动机舱整体效果图,附有零件名称。
其余各幅图是放大近照,个别在整体效果图标注不出的,如“空调干燥器”可以从中找到。
“空气滤清器下为:化油器”是指:空气滤清器的正下方是化油器,图中无法显示。
最后祝好朋友们:旗开得胜
马到成功。
发动机舱不认识?最全的汽车内部图解,驾校都教不了这么细!想必每个车友当初考驾照的时候,第一节课就是熟悉汽车,教练打开发动机舱一一介绍,但即便如此,就算是老修理工,有很多部件的名字你肯定听说过但不一定都知道在哪个位置。
所以我们给大家带来一份最全汽车各部件图解,非常值得收藏!打开发动机盖,就是这个样子了,(这个是4A13发动机,其他机型有可能存在差异,但大体相同)。
空气滤清器作用是过滤空气中的灰尘杂质,让洁净的空气进入发动机,这对发动机的寿命和正常工作很重要。
空滤吸附的灰尘杂质多了就会堵塞,影响发动机工作,所以必须定期更换。
如果在灰尘较大的地方开车,比如有沙尘暴的地方,更换空滤的周期还要缩短。
蓄电池不必多说,就是储存电能的。
一般是铅蓄电池,电解液是稀硫酸。
制动液就平常说的刹车油。
现在小汽车的制动一般都为液压的,就是以制动液为介质将刹车踏板的力传递到制动盘上。
点火线圈将低电压转变为高电压,通过它下面的火花塞放电产生电火花,点燃油气混合物燃烧做功。
机油这个也不必多说,起润滑密封作用的矿物油或合成油。
发动机如果缺少了机油的润滑就会产生拉缸、抱瓦等严重问题。
助力转向油现在小汽车的转向助力一般还是传统的液压助力,既然是液压的相应的就需要油液介质了。
当然有些车已开始使用电动助力了,这也是未来的发展趋势。
防冻液在散热器和发动机缸体内的通道循环,用于冷却发动机的液体介质,主要是水和添加剂,因为有防冻的功能,就叫防冻液了。
玻璃水地球人都知道,擦玻璃用的,这下你应该指导在哪里了吧。
机油尺检测机油量的尺子。
用的时候发动机先熄火,拔出机油尺,用一块干净纸巾擦干净上面的油,然后再插入再拔出,看机油的油位,必须在尺子上的两个上下限刻度之间,不能多也不能少。
保险盒里面有很多电气设备的保险丝,还有继电器。
小F一共有两个保险盒,另一个在驾驶室司机左下方。
具体看随车说明书。
进气口发动机进气的入口,这个是优化后的,位置已经提高很多,老款车的进气口位置比较低,涉水时发动机容易进水。

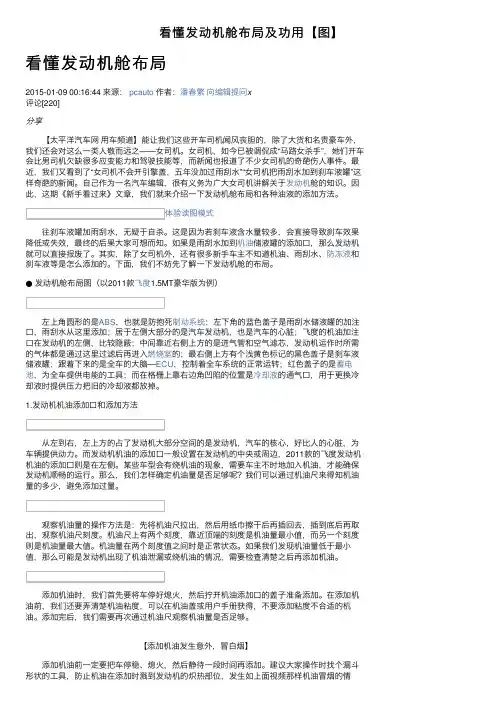

看懂发动机舱布局及功⽤【图】看懂发动机舱布局2015-01-09 00:16:44 来源:pcauto作者:潘春繁向编辑提问x评论[220]分享 【太平洋汽车⽹⽤车频道】能让我们这些开车司机闻风丧胆的,除了⼤货和名贵豪车外,我们还会对这么⼀类⼈敬⽽远之——⼥司机。
⼥司机,如今已被调侃成“马路⼥杀⼿”,她们开车会⽐男司机⽋缺很多应变能⼒和驾驶技能等,⽽新闻也报道了不少⼥司机的奇葩伤⼈事件。
最近,我们⼜看到了“⼥司机不会开引擎盖,五年没加过⾬刮⽔”“⼥司机把⾬刮⽔加到刹车液罐”这样奇葩的新闻。
⾃⼰作为⼀名汽车编辑,很有义务为⼴⼤⼥司机讲解关于发动机舱的知识。
因此,这期《新⼿看过来》⽂章,我们就来介绍⼀下发动机舱布局和各种油液的添加⽅法。
体验读图模式 往刹车液罐加⾬刮⽔,⽆疑于⾃杀。
这是因为若刹车液含⽔量较多,会直接导致刹车效果降低或失效,最终的后果⼤家可想⽽知。
如果是⾬刮⽔加到机油储液罐的添加⼝,那么发动机就可以直接报废了。
其实,除了⼥司机外,还有很多新⼿车主不知道机油、⾬刮⽔、防冻液和刹车液等是怎么添加的。
下⾯,我们不妨先了解⼀下发动机舱的布局。
●发动机舱布局图(以2011款飞度1.5MT豪华版为例) 左上⾓圆形的是ABS,也就是防抱死制动系统;左下⾓的蓝⾊盖⼦是⾬刮⽔储液罐的加注⼝,⾬刮⽔从这⾥添加;居于左侧⼤部分的是汽车发动机,也是汽车的⼼脏;飞度的机油加注⼝在发动机的左侧,⽐较隐蔽;中间靠近右侧上⽅的是进⽓管和空⽓滤芯,发动机运作时所需的⽓体都是通过这⾥过滤后再进⼊燃烧室的;最右侧上⽅有个浅黄⾊标记的⿊⾊盖⼦是刹车液储液罐;跟着下来的是全车的⼤脑—ECU,控制着全车系统的正常运转;红⾊盖⼦的是蓄电池,为全车提供电能的⼯具;⽽在格栅上靠右边⾓凹陷的位置是冷却液的通⽓⼝,⽤于更换冷却液时提供压⼒把旧的冷却液都放掉。
1.发动机机油添加⼝和添加⽅法 从左到右,左上⽅的占了发动机⼤部分空间的是发动机,汽车的核⼼,好⽐⼈的⼼脏,为车辆提供动⼒。
史上最全的发动机内部构造图解(彩图)下面是小编从其他地方转载过来的史上最全的发动机内部构造图解彩图分享给大家,这些发动机构造图解非常清晰而且是彩色版的非常的少见哦,对于想了解发动机内部构造的朋友,赶紧收藏起来吧。
发动机机体组构造图解现代汽车发动机机体组主要由机体、气缸盖、气缸盖罩、气缸衬垫、主轴承盖以及油底壳等组成。
机体组是发动机的支架,是曲柄连杆机构、配气机构和发动机各系统主要零部件的装配基体。
气缸盖用来封闭气缸顶部,并与活塞顶和气缸壁一起形成燃烧室。
机体组部件气缸盖构造图解气缸盖用来封闭气缸并构成燃烧室。
气缸盖铸有水套、进水孔、出水孔、火花塞孔、螺栓孔、燃烧室等。
气缸盖气缸体构造图解气缸体是发动机的主体,它将各个气缸和曲轴箱连成一体,是安装活塞、曲轴以及其他零件和附件的支承骨架。
气缸体气缸垫构造图解气缸垫位于气缸盖与气缸体之间,其功用是填补气缸体和气缸盖之间的微观孔隙,保证结合面处有良好的密封性,进而保证燃烧室的密封,防止气缸漏气和水套漏水。
气缸垫活塞连杆组件构造图解活塞连杆组是发动机的传动件,它把燃烧气体的压力传给曲轴,使曲轴旋转并输出动力。
活塞连杆组主要由活塞、活塞环、活塞销及连杆等组成。
活塞连杆组件活塞构造图解活塞的主要功用是承受燃烧气体压力,并将此力通过活塞销传给连杆以推动曲轴旋转,此外活塞顶部与气缸盖、气缸壁共同组成燃烧室。
活塞是发动机中工作条件最严酷的零件,作用在活塞上的有气体力和往复惯性力。
活塞连杆构造图解连杆组包括连杆体、连杆盖、连杆螺栓和连杆轴承等零件。
连杆组的功用是将活塞承受的力传给曲轴,并将活塞的往复运动转变为曲轴的旋转运动。
连杆小头与活塞销连接,同活塞一起做往复运动;连杆大头与曲柄销连接,同曲轴一起做旋转运动,因此在发动机工作时连杆在做复杂的平面运动。
连杆曲轴飞轮组构造图解曲轴飞轮组包括曲轴、飞轮、扭转减振器、平衡轴。
曲轴飞轮组的作用是把活塞的往复运动转变为曲轴的旋转运动,为汽车的行驶和其他需要动力的机构输出扭矩;同时还储存能量,用以克服非做功行程的阻力,使发动机运转平稳。
汽车发动机解剖结构原理图集(2021-06-0321:32:07)转载▼标签:分类:图纸资料车展空愁居旅游汽车图片汽油发动机的目的在于将汽油转换为运动,以便汽车能够开动。
目前将汽油变成运动的最简单方法是在发动机中燃烧汽油。
因此,汽车发动机是一种“内燃发动机〞——燃烧发生在内部。
需要注重两件情况:有多种不同的内燃发动机。
柴油发动机是一种,燃气轮机是另外一种。
参见有关HEMI发动机、转子发动机和二冲程发动机的文章。
每种发动机都有自己的优缺点。
还有一种外燃发动机。
老式火车和蒸汽轮船中的蒸汽机是外燃发动机。
在蒸汽机中,燃料〔煤、木柴、石油等〕在发动机外部燃烧并产生蒸汽,由蒸汽在发动机内部形成运动。
内燃机的效率比外燃机高出许多〔每公里消耗的燃料更少〕,而且内燃发动机比同等功率的外燃发动机要小巧许多。
福特和通用这些公司之因此不使用蒸汽机,缘故也在于此。
当前几乎所有汽车都使用往复式内燃发动机,因为这种发动机具有以下优点:相对高效〔与外燃发动机相比〕相对廉价〔与燃气轮机相比〕相对来讲易于加注燃料〔与电动汽车相比〕这些优点使得其成为驱动汽车的首选技术。
为了了解往复式内燃发动机的工作原理,对“内部燃烧〞的工作方式有一个直瞧的熟悉十分有关怀。
加农炮是一个特别好的例子。
您可能在电影里瞧到过它们,士兵们向炮中填进火药和炮弹,然后点着它。
这确实是根基我们讲的内部燃烧,然而特别难想象发动机是如何完成这些过程的。
下面是一个更为形象的例子:假设有一大段塑料的下水道管子,它的直径为8厘米,长度为90厘米,然后在它的一端安上一个盖子。
接着,在管子中喷洒了一点WD-40,或者放了几滴汽油。
然后,在管子里塞进一个土豆。
就像如此:我们现在拥有的那个装置通常称作土豆加农炮。
不建议您如此做!然而假设您如此做了,我们现在拥有的那个装置通常称作土豆加农炮。
要是您在其中打出一个火花,那么就能够点着燃料。
有意思的是——而且我们讨论如此一个装置的目的就在于——土豆加农炮能够将土豆发射出大约150米远!几滴汽油就能够产生如此巨大的能量。
上汽大众明锐发动机技术介绍基本内容 简要介绍 主要参数 专用工具发动机机械部分 发动机管理系统 备注1.8L/118kW简要介绍这款代号为BYJ汽油直喷 发动机代表了德国大众发 动机技术的最新成果,在 保证高可靠性的前提条件 下,同时拥有非常好的性 能指标。
基本参数型号 排量 形式 气门数 缸径 冲程 压缩比 最大功率 最大转矩 电喷系统 汽油标号 催化剂BYJ 1798cc 4缸直列 4 82.5 mm 84.1 mm 10:1 118Kw/5000-6200rpm 250N.m/1500-4200rpm MED 17.5 95号无铅 三元催化器功率/扭矩曲线2.0L/85kW简要介绍基本参数型号 排量 形式 气门数 缸径 冲程 压缩比 最大功率 最大转矩 电喷系统 汽油标号 催化剂BXX 1984cc 4缸直列 2 82.5 mm 92.8 mm 10.3:1 85Kw/5200rpm 170N.m/4000rpm ME 7.5.10 95号超级无铅 三元催化功率/扭矩曲线机械结构链式驱动机械部分外部皮带驱动3: 使用专用工具T10355。
曲轴中心紧固 螺栓和中间的O型圈每次拆装都进行更换 。
拧紧扭矩-150牛.米+90度。
皮带盘上有上止点标记。
5: 使用专用工具10060曲轴前油封使用专用工具T10354进行曲轴 前油封安装. 注意同时更换螺栓和密封环.曲轴后油封曲轴后油封安装时必须涂胶。
油封唇面不允许涂油脂。
曲轴和轴瓦10: 拆卸曲轴轴承盖时,不 要忘记在缸体两侧的水平对 置螺栓.3: 曲轴拆装需用专用工具 (VW387)进行轴向间隙测 量: 新车范围:0.07-0.23mm 最大范围:小于0.30mm活塞连杆机构11: 拆装时注意连杆上的方 向记号. 7: 建议将活塞加热到60度 后,使用专用工具VW222A 进行拆装.内外链条驱动1:拆装涨紧轮使用专用工具 T40011,并注意弹簧环中的 止回块。
机体是构成发动机的骨架,是发动机各机构和各系统的安装基础,其内、外安装着发动机的所有主要零件和附件,承受各种载荷。
因此,机体必须要有足够的强度和刚度。
机体组主要由气缸体、曲轴箱、气缸盖和气缸垫等零件组成。
一. 气缸体(图2-1)水冷发动机的气缸体和上曲轴箱常铸成一体,称为气缸体——曲轴箱,也可称为气缸体。
气缸体一般用灰铸铁铸成,气缸体上部的圆柱形空腔称为气缸,下半部为支承曲轴的曲轴箱,其内腔为曲轴运动的空间。
在气缸体内部铸有许多加强筋,冷却水套和润滑油道等。
气缸体应具有足够的强度和刚度,根据气缸体与油底壳安装平面的位置不同,通常把气缸体分为以下三种形式。
(图2-2)(1) 一般式气缸体其特点是油底壳安装平面和曲轴旋转中心在同一高度。
这种气缸体的优点是机体高度小,重量轻,结构紧凑,便于加工,曲轴拆装方便;但其缺点是刚度和强度较差(2) 龙门式气缸体其特点是油底壳安装平面低于曲轴的旋转中心。
它的优点是强度和刚度都好,能承受较大的机械负荷;但其缺点是工艺性较差,结构笨重,加工较困难。
(3) 隧道式气缸体这种形式的气缸体曲轴的主轴承孔为整体式,采用滚动轴承,主轴承孔较大,曲轴从气缸体后部装入。
其优点是结构紧凑、刚度和强度好,但其缺点是加工精度要求高,工艺性较差,曲轴拆装不方便。
为了能够使气缸内表面在高温下正常工作,必须对气缸和气缸盖进行适当地冷却。
冷却方法有两种,一种是水冷,另一种是风冷(图2-3)。
水冷发动机的气缸周围和气缸盖中都加工有冷却水套,并且气缸体和气缸盖冷却水套相通,冷却水在水套内不断循环,带走部分热量,对气缸和气缸盖起冷却作用。
现代汽车上基本都采用水冷多缸发动机,对于多缸发动机,气缸的排列形式决定了发动机外型尺寸和结构特点,对发动机机体的刚度和强度也有影响,并关系到汽车的总体布置。
按照气缸的排列方式不同,气缸体还可以分成单列式,V型和对置式三种(图2-4)。
(1) 直列式发动机的各个气缸排成一列,一般是垂直布置的。
明锐1.6发动机舱布置名称图示
1:冷却液壶+盖子,上写G12,一根线是冷却液液位传感器。
(G12代表防冻液代号)
2:机油加液盖
3:风档清洗喷嘴
4:空气滤清器盖子,拧下螺丝就可看到空滤
5:制动液壶,一根线是制动液液位传感器,那个黑色的大饼是真空助力泵。
(不允许拧开,制动液有很强的吸水性)
6:电瓶盖,打开后见到电瓶
7:车辆信息铭牌
8:继电器保险丝盒
9:进气口管路
10:排气管隔热罩(铝合金的)(行车过后请勿触碰,可以煎鸡蛋的)
11:R134a(制冷剂)冷凝器
12:水箱
13:机滤壳子,可以拆下换滤芯
14:链式凸轮轴检查口(这个自己不能拆的,会损坏发动机)机)15:风档清洗剂加液口
16:机油尺。
