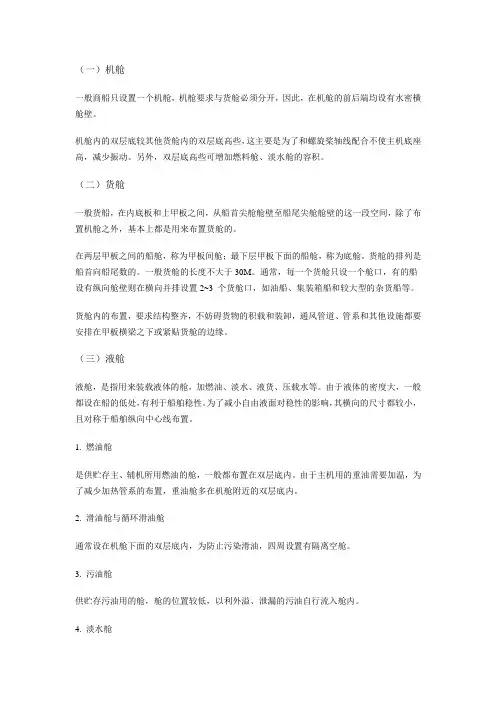

（一）机舱一般商船只设置一个机舱，机舱要求与货舱必须分开，因此，在机舱的前后端均设有水密横舱壁。
机舱内的双层底较其他货舱内的双层底高些，这主要是为了和螺旋桨轴线配合不使主机底座高，减少振动。
另外，双层底高些可增加燃料舱、淡水舱的容积。
（二）货舱一般货船，在内底板和上甲板之间，从船首尖舱舱壁至船尾尖舱舱壁的这一段空间，除了布置机舱之外，基本上都是用来布置货舱的。
在两层甲板之间的船舱，称为甲板间舱；最下层甲板下面的船舱，称为底舱。
货舱的排列是船首向船尾数的。
一般货舱的长度不大于30M。
通常，每一个货舱只设一个舱口，有的船设有纵向舱壁则在横向并排设置2~3 个货舱口，如油船、集装箱船和较大型的杂货船等。
货舱内的布置，要求结构整齐，不妨碍货物的积载和装卸，通风管道、管系和其他设施都要安排在甲板横梁之下或紧贴货舱的边缘。
（三）液舱液舱，是指用来装载液体的舱，加燃油、淡水、液货、压载水等。
由于液体的密度大，一般都设在船的低处，有利于船舶稳性。
为了减小自由液面对稳性的影响，其横向的尺寸都较小，且对称于船舶纵向中心线布置。
1. 燃油舱是供贮存主、辅机所用燃油的舱，一般都布置在双层底内。
由于主机用的重油需要加温，为了减少加热管系的布置，重油舱多在机舱附近的双层底内。
2. 滑油舱与循环滑油舱通常设在机舱下面的双层底内，为防止污染滑油，四周设置有隔离空舱。
3. 污油舱供贮存污油用的舱，舱的位置较低，以利外溢、泄漏的污油自行流入舱内。
4. 淡水舱饮用水、锅炉水舱的统称，生活用水一般靠近生活区下面的双层底内，亦有布置在船首尾尖舱内的。
炉水舱多在机舱下的双层底内，是为机舱专用的。
5. 压载水舱专供装载压载水用以调整吃水、纵横倾和重心用，双层底舱、船首尾尖舱、深舱、散货船的上下边舱、集装箱船与矿砂船的边舱等都可以作为压载水舱。
6. 深舱一般货船空载时，打满压载水，仍难达到适航水尺。
对稳性要求较高的船，需要另设深舱，既可用来装货，空载时又可用来装压载水。

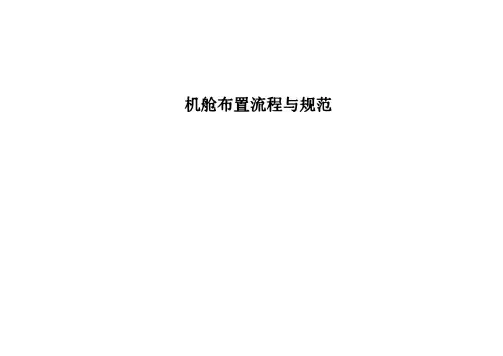

机舱布置流程与规范1 适用范围汽车前机舱布置要求。
2 适用目的总体整车零部件的布置以及部门培训3 发动机舱内零部件布置规范或参考布置零件之前，需要了解零件的外形尺寸结构（长、宽、高，零件的基本功能及布置要求（主要是能否防温防水），然后再考虑安装方式和拆卸方式。
尽量做到拆卸或安装该零件时不要影响其它周边零件。
3.1发动机舱内零部件一般性要求3.11机舱内零部件布置必须满足在生产线使用专用生产工具装配的要求。
3.12所有零部件应满足结构合理、检修方便、美观等要求，安装孔应当有腰型孔、延长孔的设计，为装配方便和制造误差留出空间。
3.13发动机舱内零部件布置必须满足各零部件自身的要求（由各零部件负责工程师提出）。
3.14发动机舱内零部件自身必须符合相关国内外法律法规及企业标准。
3.2动力总成注意事项：动力总成利用悬置安装在副车架和车身骨架上，体积和重量都比较大。
受到机舱盖板的高度限制与最小离地间隙和副车架的低度限制（以某款商用车前舱机舱布置为例进行说明）。
3.2.1动力总成布置硬点（具体做法见动力总成布置流程）：I)动力输出轴中心线（曲轴中心线）与变速箱安装端面交点2)曲轴中心线夹角(0-7°)3)动力总成质心通过调整硬点位罣满足动力总成与周边间隙的距离(6个方向），输出动力总成位置及匝心坐标给前舱相关零部件系统I)在Z向上，发动机油底壳必须比前副车架高，油底壳高出前副车架建议值;c,3omm,动力总成与机舱盖内板的间隙建议值;,2omm(轿车尽鼠考虑;,so-70mm行人保护的要求）。
2)发动机的前后倾角应当符合发动机厂家的规定，以发挥发动机最佳效能。
同时，考虑有利千机油残渣顺利流出，发动机汕底壳加工面与地面尽量接近平行3)动力总成和前围板的间隙建议值;c,J omm,给前围板留出管、线、拉索布置和拆装的空间，同时减少噪声和热量向车内传递4)在左右位置上，应使动力总成的重心尽量靠近整车的YO平面，以使左右悬置受力均匀。
