(阅)避雷器规格型号

金属氧化物避雷器的选择避雷器是电力系统中主要的防雷保护装置之一，只有正确地选择避雷器，方能发挥其应有的防雷保护作用。

1、无间隙金属氧化物避雷器的选择选择的一般要求如下：(1)、应按照使用地区的气温、海拔、风速、污秽以及地震等条件确定避雷器使用环境条件，并按系统的标称电压、系统最高电压、额定频率、中性点接地方式，短路电流值以及接地故障持续时间等条件确定避雷器的系统运行条件。

(2)、按照被保护的对象确定避雷器的类型。

(3)、按长期作用于避雷器上的最高电压确定避雷器的持续运行电压。

(4)、按避雷器安装地点的暂时过电压幅值和持续时间选择避雷器的额定电压。

(5)、估算通过避雷器的放电电流幅值，选择避雷器的标称放电电流。

(6)、根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压，按绝缘配合的要求，确定避雷器的雷电过电压保护水平和操作过电压保护水平。

(7)、估算通过避雷器的冲击电流和能量，选择避雷器的试验电流幅值，线路放电耐受试验等级及能量吸收能力。

(8)、按避雷器安装处最大故障电流，选择避雷器的压力释放等级。

(9)、按避雷器安装处环境污染程度，选择避雷器瓷套的泄漏比距。

(10)、按避雷器安装的引线拉力、风速和地震等条件，选择它的机械强度。

(11)、当避雷器不满足绝缘配合要求时，可采取适当降低其额定电压或标称放电电流等级或提高被保护设备的绝缘水平等补救措施。

2、主要特性参数选择(1)、持续运行电压Uc中性点直接接地系统的相对地无间隙金属氧化物避雷器，其Uc可按不低于系统最高相电压选取。

在中性点非直接接地系统，如单相接地故障能在10s以内切除，其Uc仍可按不低于选取，但由于我国大部分中性点非直接接地系统中允许带接地故障运行2h以上，因此Uc可按以下原则选取：10s及以内切除故障二；「三2h及以上切除故障3〜10kV 1.0〜1.1U L, 35〜66kV Uc》U L至于10s〜2h之间，可按2h以上选取，也可参照避雷器的工频电压耐受特性曲线选取。

避雷器型号说明产品型号编制说明
表中符号说明
U s y s—系统额定电压
U m c o v—持续运行电压
U r a t—避雷器额定电压
U r e s—避雷器残压
U1m A—直流1m A参考电压
U r e f—交流参考电压（阻性电流1m A）
I2m s—2m s方波通流容量
U i m p.s p v—冲击放电电压
U a c s p—工频放电电压
H o v r l—总高
H u n i t—单节长度
H b a s—底座高度
D m a x—最大外径
L s p e c—爬距比
订货时请说明：
1.产品型号
2.结构类型
3.环境要求（污秽，海拔等）
4.要求的附件（监视器等）
5.其他特殊要求
M O A的结构是由氧化锌电阻片、外套(瓷壳或硅橡胶)、底座、上盖板、均压环组装而成。

我公司生产的Y5W S/Y H5W S、Y5W Z/Y H5W Z、Y10W Z/Y H10W Z、Y5W R/Y H5W R、Y2.5W D/Y H2.5W D等系列M O A性能完全符合国家标准G B11032-2000和I E C60099-4(2001)《交流无间隙金属氧化物避雷器》标准的有关规定。

我公司生产的复合外套氧化锌避雷器与瓷外套相比具有：体积小、重量轻、生产工艺简单、密封性能好、防爆功能优异、使用寿命长、不易破损、耐污性好、可减少线路维护工作量等优点，是国内外近十年来避雷器行业重点开发的新产品，也是我公司氧化锌避雷器发展的新方向。

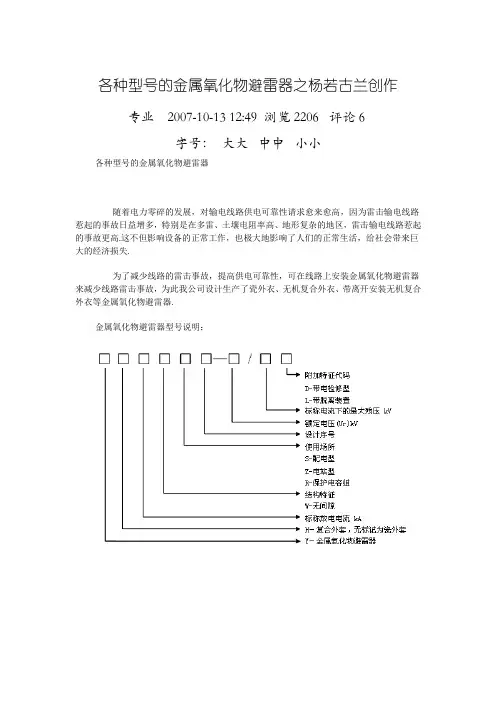

各种型号的金属氧化物避雷器之杨若古兰创作专业 2007-10-13 12:49 浏览2206 评论6字号：大大中中小小各种型号的金属氧化物避雷器随着电力零碎的发展，对输电线路供电可靠性请求愈来愈高，因为雷击输电线路惹起的事故日益增多，特别是在多雷、土壤电阻率高、地形复杂的地区，雷击输电线路惹起的事故更高.这不但影响设备的正常工作，也极大地影响了人们的正常生活，给社会带来巨大的经济损失.为了减少线路的雷击事故，提高供电可靠性，可在线路上安装金属氧化物避雷器来减少线路雷击事故，为此我公司设计生产了瓷外衣、无机复合外衣、带离开安装无机复合外衣等金属氧化物避雷器.金属氧化物避雷器型号说明：一、无机复合外衣无间隙氧化物避雷器无机复合外衣无间隙氧化物避雷器采取通流能力较强的氧化锌非线性电阻片叠加组装，密封于外衣腔内，无任何放电间隙.在正常持续运转电压形态下，避雷器不动作，呈高阻形态.当大气过电压或操纵过电压的幅值超出必定范围时，避雷器导通.因为氧化锌电阻片良好的非线性伏安特性，导通后其两端的残压被按捺在被呵护设备的绝缘平安值以下，从而使电气设备受到呵护.氧化锌电阻片通流容量大，呵护残压低，电压呼应敏捷，是近十余年鼓起的高功能新型限压元件.长处：无机复合外衣是我国硅橡胶复合绝缘子技术在避雷器外衣上的利用.因为采取硅橡胶外衣，从根本上清除了瓷套式避雷器可能存在的外瓷套爆裂景象，并提高了防潮、耐污、抗老化、散热等功能，同时体积小分量轻，免于维修.是以，该产品聚集了无机外衣和氧化锌电阻片的全部长处，是新型的过电压呵护电器.二、带离开安装的复合外衣无间隙氧化锌避雷器离开安装是避雷器本体所带的一种自我呵护安装，通常接在避雷器的底部，避雷器通过其接地.当避雷器在零碎雷击或操纵过电压下泄放能量，外界电动力、机械力及环境温度变更等综合感化时，离开器不会动作，即避雷器正常工作时，离开安装不影响其工作.当避雷器主动运转的波动性受到损坏，或避雷器曾经损坏时，离开器敏捷工作，将避雷接地线断开，避雷器电位悬空，退出运转.长处：安秒特性波动、反应快、灭弧后果好、分断能力强、工作可靠性高、体积小、密封性好、为故障避雷器提供了明显标识表记标帜、便于敏捷发现故障点并及时维修.三、金属氧化物避雷器外形尺寸避雷器型号D（mm）h（mm）H（mm）伞数分量（kg）YH5WS1-17/50 90 190 260 5 YH5WZ1-17/45 92 190 260 5避雷器型号D（mm）h（mm）H（mm）伞数分量（kg）YH5WS1-17/50L 90 210 286 6 YH5WZ1-17/45L 92 220 296 6交流无间隙金属氧化物避雷器技术功能目标典型的电站型和配电型避雷器电气特性GB11032注：括号内为企业内控参数，下同.典型的发电机、电动机呵护用避雷器电气特性GB11032典型低压避雷器的电气特性GB11032抵偿电容器用避雷器电气特性GB11032典型的电气化铁道用避雷器电气特性。

避雷器型号及参数
Y10W2-200/520Y:表示氧化锌避雷器
10:标称放电电流
W:表示无间隙
2:表示设计序号
200:避雷器的额定电压
520:在标称放电电流下的最大残压
氧化锌避雷器主要用于电力系统中保护电气设备免受雷电过电压和操作过电压的危害。

具有响应灵敏、伏安特性平坦、残压低、运行可靠等优点
等等。

产品工艺符合gb1103-2000《交流无间隙金属氧化物避雷器》的要求。

2、产品结构避雷器由主要元件、绝缘座、端子排等组成，主要元件为氧化锌非线性电阻。

避雷器主要部件密封，出厂
用氢质谱检漏仪逐个检查密封情况。

避雷器设有泄压装置。

当产品内压因异常情况升高时，可及时释放内压，避免瓷套爆炸。

提高了泄放装置的密封性，提高了放电保护的可靠性。

产品标准:
GB11032- -2000《交流无间隙金属氧化物避雷器》正常使用条件:适用于户内外，环境温度不高于+40C，不低于-40°C;海拔高度不超过1000m;系统的额定频率48-62Hz;长期施加在避雷器两端间的工频电压，不得超过避雷器的持续运行电压。

地震裂度7度及以下地区;最大风速不超过35m/s.
产品型号含义: H- -复合外套，Y-氧化锌避雷器，0-标称放电电流，,W- -无间隙，Z-电站型，S-配电型，o-氧化锌避雷器额定电压，o-雷电冲击残压。

三相交流电源浪涌保护器：又称电源避雷模块，电涌保护器/浪涌保护器｜浪涌抑制器｜电源避雷模块，电涌保护器/浪涌保护器｜浪涌抑制器｜浪涌保护器｜浪涌保护器AM系列三相交流电源浪涌保护器应用范围：·三相交流电源浪涌保护器适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护；·建筑物内有室外输入的配电箱、建筑物层配电箱；·用于低压( 220/380V AC)工业电网和民用电网；·在电力系统中，主要用于自动化机房、变电站主控制室电源屏内三相电源输入或输出端。

三相交流电源浪涌保护器功能与特点·通流容量大，残压低，响应时间快；·漏电流及变化率小；·采用最新热脱离技术，彻底避免火灾；·采用特殊冲击熔片，具有高可靠性；·自带远程告警干接点，便于远程监控；·具有工作故障指示，遥信告警功能；·采用温控保护电路，内置热保护，短路故障自动脱离装置；·3+1保护模式(L-N，N-PE)，特别适合电网差的地区使用；·采用标准模块化设计，安装简单，维护方便；·核心元件采用国际知名品牌，性能优异，工作稳定可靠；·可以实现凯文接线；结构严谨，安装方便，维护简单；·工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作。

三相交流电源浪涌保护器技术参数：单相交流电源浪涌保护器又称电源避雷模块，电涌保护器/浪涌保护器｜浪涌抑制器｜电源避雷模块，电涌保护器/浪涌保护器｜浪涌抑制器｜浪涌保护器｜浪涌保护器AM系列单相交流电源浪涌保护器应用范围：·单相交流电源浪涌保护器适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护；·建筑物内有室外输入的配电箱、建筑物层配电箱；·用于低压( 220/380V AC)工业电网和民用电网；·在电力系统中，主要用于自动化机房、变电站主控制室电源屏内单相电源输入或输出端。

深圳市安普迅通信技术有限公司是专业的防雷器生产厂商，主要的防雷系列有：AX电源防雷箱，AM电源防雷模块、AS信号防雷器、AR天馈防雷器、AJ监控系统三合一(二合一)集成防雷器、防雷插座（排插），千兆网防雷器，POE以太网供电防雷器，并对外提供OEM 等。

三相交流电源避雷器型号：三相交流电源避雷器型号技术参数：单相交流电源避雷器型号又称电源防雷模块，电涌保护器/避雷器型号｜浪涌抑制器｜避雷器型号｜避雷器是安普迅公司生产的避雷器型号，品牌为安迅ANSUN单相交流电源避雷器型号技术参数：直流电源避雷器型号又称电源防雷模块，电涌保护器/避雷器型号｜浪涌抑制器｜避雷器型号｜避雷器是安普迅公司生产的避雷器型号，品牌为安迅ANSUN直流电源避雷器型号主要性能参数光伏太阳能避雷器型号主要技术参数电源防雷插座技术参数网络信号避雷器型号网络信号避雷器型号技术参数视频信号避雷器型号技术参数控制信号避雷器型号技术参数工控模拟流量控制信号避雷器型号工业模拟流量控制信号避雷器型号技术参数音频信号避雷器型号又叫电话线避雷器型号，音频避雷器，通道避雷器型号。

安普迅是专业生产避雷器型号的避雷器型号生产厂家。

音频信号避雷器型号技术参数电话交换机避雷器型号电话防雷排插串口信号避雷器型号又叫RS232信号避雷器型号或DB头串口信号避雷器型号串口信号避雷器型号技术参数开关型天馈避雷器型号又叫：天馈避雷器/开关型天馈避雷器型号/放电管型天馈避雷器型号/天馈线避雷器三合一监控避雷器型号又叫三合一CCTV视频避雷器型号，三合一避雷器型号，球机避雷器型号，CCTV三合一避雷器型号，监控三合一避雷器，电源视频控制三合一避雷器型号，避雷器。

安普迅是专业的避雷器型号生产厂家，深圳知名防雷公司，专业生产各种型号避雷器型号，品牌为安迅ANSUN.提供5年质保服务。

123监控二合一避雷器型号监控二合一避雷器型号又叫二合一避雷器型号，监控摄像机避雷器型号和电源视频二合一避雷器型号。

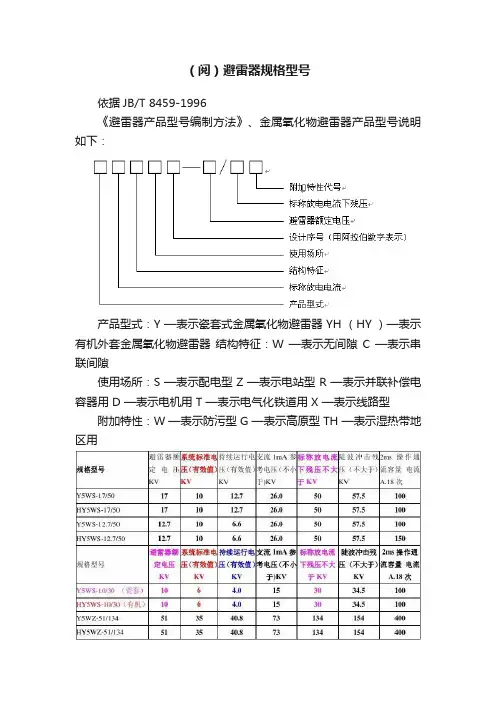

（阅）避雷器规格型号依据JB/T 8459-1996《避雷器产品型号编制方法》、金属氧化物避雷器产品型号说明如下：产品型式：Y —表示瓷套式金属氧化物避雷器 YH （HY ）—表示有机外套金属氧化物避雷器结构特征：W —表示无间隙C —表示串联间隙使用场所：S —表示配电型 Z —表示电站型 R —表示并联补偿电容器用 D —表示电机用 T —表示电气化铁道用 X —表示线路型附加特性：W —表示防污型 G —表示高原型 TH —表示湿热带地区用系统的额定电压(也称标称电压)为6KV,最高电压应该为6*1.15KV,而避雷器的灭弧电压设计是定在系统最高运行电压的1．1倍,应该为6*1.15*1.1.=7.59KV。

当然选择避雷器的额定电压又是在参考避雷器灭弧电压设计基础上再乘以1.2-1.3倍即6*1.15*1.1*1.3.=9.867将上面的数据除以1.732就是5.696KV了又称电弧电压。

DL/T620-1997《交流电气装置的过电压保护和绝缘配合》标准的要求。

选择MOA的重要技术参数是额定电压、最大持续电压、标称电流、雷电冲击保护水平、操作冲击保护水平等，下面就6-35kV系统开关装置内避雷器选择进行阐述。

(1) 避雷器额定电压Ur的选择a.按避雷器持续运行电压UC的选择由于6-35kV系统多为中性点不接地系统，出现单相接地以后，相对地电压上升为线电压Um（Um为系统最高工作电压），属暂时过电压，故障持续时间≥10s，故避雷器持续运行电压的选择为：6-10kV 时UC≥1.1Um ，则6kV避雷器UC≥1.1x7.2=7.92kV；10kV避雷器UC≥1.1x12=13.2kV 35kV时UC≥1.0Um ，则35kV避雷器UC≥1.0x40.5=40.5kVb.按避雷器暂时过电压Ut的选择暂时过电压包括工频和谐振两大类。

只有单相接地引起的工频过电压，才是确定和选择避雷器额定电压的主要依据。

常用避雷器型号ZB-HY5W系列避雷器HY5W系列避雷器说明书.doc一、用途特点本公司生产的HY系列避雷器主要用于35KV及以下电压系统，用于保护交流电力系统的电气设备免遭大气过电压和操作过电压损坏。

外壳采用硅橡胶浇铸而成，运输过程中不易损坏，增大了放电距离，使用寿命大大加长。

二、型号说明三、工作原理氧化锌避雷器是目前国际最先进的过电压保护器。

由于其核心元件采用氧化锌电阻片，与传统碳化硅避雷器相比，改善了避雷器的伏安特性，提高了过电压通流能力，从而带来避雷器特性的根本变化。

当避雷器在正常工作电压下，流过避雷器的电流仅有微安级，当遭受过电压时，由于氧化锌电阻的非线性，流过避雷器的电流瞬间达数千安培，避雷器处于导通状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。

四、使用条件1. 环境温度:不低于,40?，不高于，60?。

2. 海拔高度不超过3000m，超出3000m可根据实际情况特制。

3. 电网频率: 48,52Hz(50Hz系统)、58,62Hz(60Hz系统)。

4. 长期加在避雷器上的电压不能超过其额定电压。

5. 安装场所的空气中不应含化学腐蚀气体、蒸汽、爆炸性尘埃，如有，在定货时要注明。

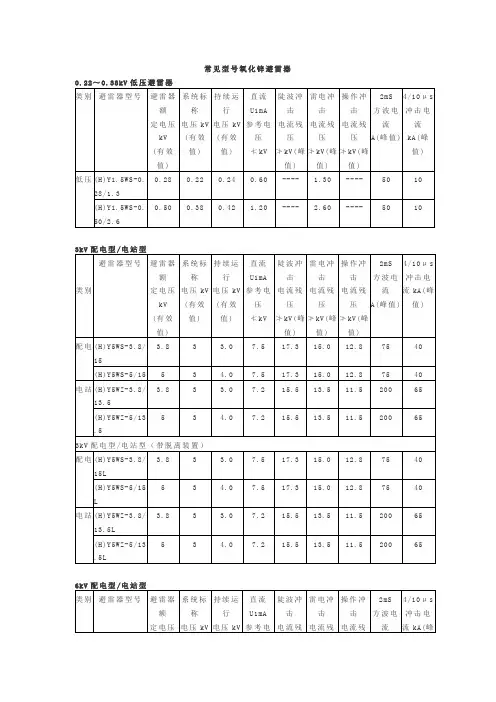

五、常用型号:5KA无间隙避雷器:残压(KV) 最大持续额定方波冲击大电流陡坡冲击标准雷电操作冲击型号运行电压电压耐受电流耐受电流电流冲击 (KV) (KV)HY5W-3 3 2.55 9.5 7.7 9 100 65 HY5W-6 15.4 6 5.1 19.0 18 100 65HY5W-9 9 7.65 28.5 23.1 27 100 654 HY5W-12 12 10.2 38.0 30.8 36 100 65 HY5W-15 15 12.7 47.5 38.5 45 100 65 HY5W-18 18 15.3 57.0 46.2 54 100 65 HY5W-21 21 17.0 66.5 53.9 63 100 65 HY5W-24 24 19.2 76.0 61.6 72 100 65 HY5W-27 27 21.9 85.5 69.3 81 100 65 HY5W-30 30 24.4 95.0 76.5 90 100 65 HY5W-33 33 26.8 104.5 84.7 99 100 65 HY5W-36 36 29 114.0 92.4 108 100 65 HY5W-42 42 34.1 132.3 100.1 126 100 65 10KA无间隙避雷器:残压(KV) 最大持续额定电大电流线路放电陡坡冲击操作冲击标准雷电型号压等级运行电压耐受电流电流冲击 (KV) (KV)HY10W-3 3 2.55 9.5 7.7 9 , 100 HY10W-6 6 5.1 19.0 15.4 18 , 100HY10W-9 9 7.65 28.5 23.1 27 , 100 HY10W-12 12 10.2 38.0 30.8 36 , 100HY10W-15 15 12.7 47.5 38.5 45 , 100 HY10W-18 18 15.3 57.0 46.2 54 , 100 HY10W-21 21 17.0 66.5 53.9 63 , 100 HY10W-24 24 19.2 76.0 61.6 72 , 100 HY10W-27 27 21.9 85.5 69.3 81 , 100 HY10W-30 30 24.4 95.0 76.5 90 , 100 HY10W-33 33 26.8 104.5 84.7 99 , 100 HY10W-36 36 29 114.0 92.4 108 , 100 HY10W-42 42 34.1 132.0 100.1 126 , 100 HY10W-48 48 39 152.0 126.0 150 , 100 HY10W-54 54 43 171.0 139.0 162 , 100 HY10W-60 60 48 208.0 160.0 180 , 100 HY10W-66 66 52.8 230.0 172.0 198 , 100 主要产品选型表2Ma避雷直流器系统持续 1mA 陡波操作使用场型号所标称放额定标称运行参考冲击通流电流下电压电压电压电压残压残压容量KV KV KV KV KV KV KV HY1.5W-0.28/17 0.28 0.22 0.24 0.6 1.3 - 75HY1.5W-0.5/2.6 0.5 0.38 0.42 1.2 2.6 - 75 低压 HY5WS-3.8/1.7 3.8 3 2 7.5 17 19.6 100HY5WS-7.6/30 7.6 6 4 15 30 34.5 100HY5WS-10/30 10 6 8 15 30 34.5 1006.6<,HY5WS-12.4/50 12.7 10 o:p> 25 50 57.5 100 配电HY5WS-17/50 17 10 13.6 25 50 57.5 100 (S) HY5WZ-3.8/13.5 3.8 3 2 7.2 13.5 14.5 200HY5WZ-7.6/27 7.6 6 4 14.4 27 31 200HY5WZ-10/27 10 6 8 14.4 27 31 200 HY5WZ-12.7/45 12.7 10 6.6 24 45 51.8 200HY5WZ-17/45 17 10 13.6 24 45 51.8 200HY5WZ-42/134 42 35 23.4 73 134 154 400HY5WZ-51/134 51 35 40.8 73 134 154 400 HY5WZ-100/260 100 110 78 145 260 291, 400,600 电站HY10WE-100/260 100 110 78 145 260 291 400,800 (Z) HY2.5WD-3.8/9.5 3.8 3 2 5.7 9.5 10.7 400 旋转电HY2.5WD-7.6/19 7.6 6 4 11.2 19 21.9 400 机(D) HY2.5WD-12.7/31 12.7 10 6.6 18.6 31 35.7 400HY5WR-3.8/13.5 3.8 3 2 7.2 13.5 14.8 400 电容(R) HY5WR-7.6/27 7.6 6 4 14.4 27 30.8 400HY5WR-10/27 10 6 8 14.4 27 31 400HY5WR-12.7/45 12.7 10 6.6 24 45 51 400HY5WR-17/45 17 10 13.6 24 45 51 400HY5WR-51/134 51 35 40.5 73 134 154 400HY1.5W-2.4/6 2.4 3.2 1.9 3.4 6 - 5 电机中HY1.5W-4.8/12 4.8 6.3 3.8 6.8 12 - 10 性点(D) HY1.5W-8/19 8 10.5 6.4 11.4ZB-HY5W系列避雷器HY5W系列避雷器说明书.doc一、用途特点本公司生产的HY系列避雷器主要用于35KV及以下电压系统，用于保护交流电力系统的电气设备免遭大气过电压和操作过电压损坏。

线路避雷器型号含义避雷器：氧化锌避雷器简单介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

2根据结构的不同，线路避雷器可分为无间隙线路避雷器和无间隙线路避雷器。

它们具有以下特点：a）无间隙线路避雷器，动作延时小，响应快，不存在放电电压分散问题：由于无间隙线路避雷器长期承受工频工作电压，连接比较简单，安装方便，由于内阻老化，需要定期检查：由于没有间隙隔离，一旦发生短路，将影响输电线路的安全运行。

对于10kV和35kV配电线路，无间隙线路避雷器具有结构简单、体积小、安装方便等优点。

在一定程度上解决了免维护问题。

线路避雷器主要用于限制雷电过电压，但线路避雷器没有间隙隔离，还应具有承受操作过电压和工频过电压的能力；对于有间隙的线路避雷器，由于间隙的隔离作用，避雷器本体长期工频电压较低，电阻片老化问题不突出，运行维护工作量小；即使避雷器本体发生故障（如短路），一般不影响线路的正常运行。

同时，避雷器本体几乎不承受操作过电压和工频过电压。

只需考虑雷电过电压的冲击能量。

因此，避雷器本体的参考电压可选择在较低的值，以达到体积小、重量轻的目的。

根据间隙结构的不同，有间隙线路避雷器分为带支撑件的线路避雷器和纯气隙线路避雷器。

HY5CJ-07/50HY5WZ2-17/50 瑞；HY：复合外套绝缘、氧化锌电阻片；5：标称放电电流（KA）；c：带串联间隙；Z：电站型：07：避雷器额定电压（KV）；50：标称放电电流下最大残压（KV）概述氧化锌避雷器是具有良好保护性能的避雷器。

利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。

这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。

[编辑本段]分类 1.按电压等级分氧化锌避雷器按额定电压值来分类，可分为三类；高压类；其指66KV以上等级的氧化锌避雷器系列产品，大致可划分为500kV、220kV、110kV、66kV四个等级等级。

中压类；其指3kV～66kV（不包括66kV系列的产品）范围内的氧化锌避雷器系列产品，大致可划分为3kV、6kV、10kV、35KV四个电压等级。

低压类；其指3KV以下（不包括3kV系列的产品）的氧化锌避雷器系列产品，大致可划分为1kV、0.5kV、0.38kV、0.22kV 四个电压等级。

2.按标称放电电流分氧化锌避雷器按标称放电电流可划分为20、10、5、2.5、1.5kA五类。

3.按用途分氧化锌避雷器按用途可划分为系统用线路型、系统用电站型、系统用配电型、并联补偿电容器组保护型、电气化铁道型、电动机及电动机中性点型、变压器中性点型七类。

S—配电用；Z---电站用；R—电容用；D电机用；T—铁道用；L—直流用（型）；X—线路用；F—GIS 型；O—油型4.按结构分氧化锌避雷器按结构可划分为两大类；瓷外套；瓷外套氧化锌避雷器按耐污秽性能分为四个等级，Ⅰ级为普通型、Ⅱ级为用于中等污秽地区（爬电比距20mm/KV）、Ⅲ级为用于重污秽地区（爬电比距25mm/kV）、Ⅳ级为用于特重污秽地区（爬电比距31mm/kV）。
