沪粤版 第12章 欧姆定律A有答案

初中物理学习材料唐玲出品2012秋九年级物理（粤沪版）第十二章《欧姆定律》单元测试题一、选择题：(每小题3分，共30分)1、图l中甲、乙是用伏安法分别测定两个不同电阻R甲、R乙所得出的电流与电压的关系图线，请判断两电阻的大小( )A、R甲＞R乙B、R甲＜R乙C、R甲=R乙D、条件不足，无法比较2、如图2所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是( )A、S1、S2都断开B、S1断开，S2闭合C、S1闭合，S2断开D、S1、S2都闭合3、如图3所示，R1：R2=2：3，当开关S 闭合后，R1、R2两端分得的电压分别为U1、U2，则U1：U2=( )A、3：2B、2：3C、5：3D、1：14、如图4所示，R1：R2=2：3，当开关S闭合后，电流表A1、A2的示教之比为( )A、2：3B、3：2C、2：5D、3：55、如图5所示，电源电压恒定，当合上开关S后，向右移动变阻器R2滑片的过程中，电流表、电压表示数的变化情况是 ( )A、A表示数变小、V表示数变大B、A表示数变小、V表示数不变C、A表示数变大、V表示数不变D、A表示数变大、V表示数变大6、如图6所示，电源电压保持不变，R l=7 Ω，R2=8Ω，S闭合，电压表的示数为4V，则电源电压为( )A、2．5VB、7．5VC、14VD、3．5V7、如图7所示的电路，当开关S闭合后，两表均有示数，过一会儿电压表的示数突然变小，电流表示致突然变大，下列故障判断可能的是 ( )A、L1灯短路B、L2灯短路C、L1灯灯丝断开D、L2灯丝断开8、如圈8所示，电源电压恒定，合上开关S后，向左移动R2滑片的过程中，两电表的示数变化为 ( )A、A表的示数增大，V表的示数增大B、A表的示数增大，V表的示散减小C、A表的示效减小，V表的示数增大D、A表的示效减小，V表的示数减小9、如图9所示，电源电压恒定，当开关S由断开到闭合，A1、A2的示数各如何变化?( )A、A1示数不变，A2示数减小B、A1示数不变，A2示数增大C、A1、A2的示数均增大D、A1、A2的示数均减小10、如图l0所示，电源电压恒定，合上开关S后，右移R1的滑片时，电路的总电阻将( )A、变大B、变小C、不变D、以上三种情况均有可能二、填空巨(每空1分，共19分)11、滑动变阻器的制作原理是通过改变连入电路中的来改变的。

第十二章探究欧姆定律创作人：历恰面日期：2020年1月1日一、选择1和R2的大小，分别设计了如下图的电路，其中不可行的是〔〕2．实验室有甲、乙两只灯泡，甲标有“15V 1.OA〞字样，乙标有“10V 0.5A〞字样。

现把它们串联起来，那么该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响)〔〕 A．25V B．35V C．17.5V D．12.5V3．如下图，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右挪动时〔〕A．示数变大，示数变小，与示数的比值不变B．示数变小，示数变小，与示数的比值不变C．示数变小，示数变大，与示数的比值变小D．示数不变，示数变小，与示数的比值变大〔第3题〕〔第4题〕〔第5题〕4．某导体中的电流与它两端电压的关系如下图，以下分析正确的选项是A．当导体两端的电压为0时，电阻为0 B．该导体的电阻随电压的增大而减小5．如下图电路，电源电压保持不变，闭合开关S，缓慢挪动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中〔〕1的示数差逐渐变小6．如图3所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动时，那么A.通过灯L的电流变小，变阻器两端的电压变小B.通过灯L的电流变大，变阻器两端的电压变大C.灯L两端的电压变小，通过变阻器的电流变小D.灯L两端的电压变大，通过变阻器的电流变小7．如下图的电路，闭合开关，两只灯泡都不发光，且电流表和电压表均没有示数。

现仅将L1和L2两灯泡的位置对调，其它不变。

再次闭合开关时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表的指针却有了明显的偏转。

根据以上信息可以判断〔〕A、电流表损坏了B、灯泡L1的灯丝断了C、灯泡L2的灯丝断了D、电源接线处松脱〔第6题〕〔第7题〕二、填空8．在图所示的电路中，电源电压为3 V。

闭合开关S，电流表①的示数为1.2 A，电流表②的示数为0.3A，那么通过R1的电流是_______A，R2的阻值是_________Ω。

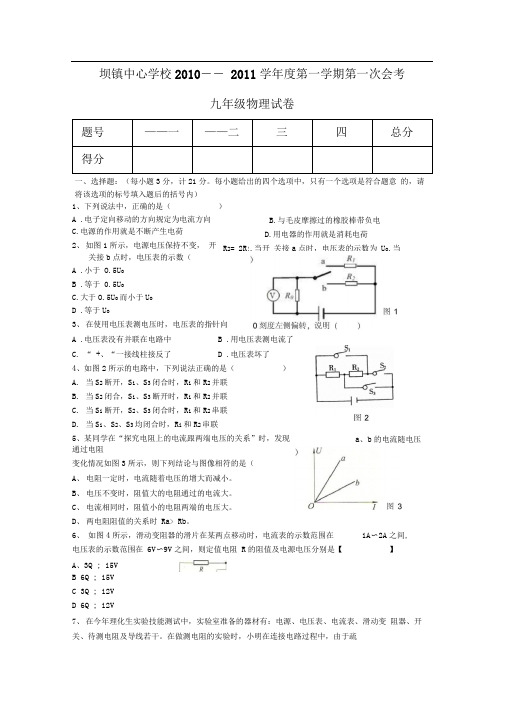

坝镇中心学校2010―― 2011学年度第一学期第一次会考九年级物理试卷题号——一——二三四总分得分一、选择题：（每小题3分，计21分。

每小题给出的四个选项中，只有一个选项是符合题意 的，请将该选项的标号填入题后的括号内） 1、下列说法中，正确的是（）A .电子定向移动的方向规定为电流方向 C .电源的作用就是不断产生电荷2、 如图1所示，电源电压保持不变， 开关接b 点时，电压表的示数（ A .小于 O.5U o B .等于 0.5U oC .大于O.5U o 而小于U oD .等于U o3、 在使用电压表测电压时，电压表的指针向 A .电压表没有并联在电路中 B .用电压表测电流了 C . “ +、“一接线柱接反了D .电压表坏了4、如图2所示的电路中，下列说法正确的是（ ）A. 当S 2断开，S i 、S 3闭合时，R i 和R 2并联B. 当S 2闭合，S i 、S 3断开时，R i 和R 2并联C. 当S i 断开，S 2、S 3闭合时，R i 和R 2串联D. 当S i 、S 2、S 3均闭合时，R i 和R 2串联5、某同学在“探究电阻上的电流跟两端电压的关系”时，发现通过电阻变化情况如图3所示，则下列结论与图像相符的是（A 、 电阻一定时，电流随着电压的增大而减小。

B 、 电压不变时，阻值大的电阻通过的电流大。

C 、 电流相同时，阻值小的电阻两端的电压大。

D 、 两电阻阻值的关系时 Ra > Rb 。

6、 如图4所示，滑动变阻器的滑片在某两点移动时，电流表的示数范围在iA 〜2A 之间,电压表的示数范围在 6V 〜9V 之间，则定值电阻 R 的阻值及电源电压分别是【】A 、3Q ; i5VB 6Q ; i5VC 3Q ; i2VD 6Q ; i2V7、 在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变 阻器、开关、待测电阻及导线若干。

在做测电阻的实验时，小明在连接电路过程中，由于疏B .与毛皮摩擦过的橡胶棒带负电 D .用电器的作用就是消耗电荷R 2= 2R !,当开 关接a 点时，电压表的示数为 U o ,当a 、b 的电流随电压忽，把电压表和电流表的位置给颠倒了，其它连接正确无误. 这个电路闭合开关后所产生的现象是（）A .电流表有读数，电压表的读数几乎为零 C .电压表有读数，电流表的读数几乎为零 8、如图4所示，L 是灯泡，且两灯均正常发光， 可以连接电流表、电压表测量电路中的电流、电压， 说法屮帀确的是 A . a 为电流表， B. a 为电压表，C. a 为电流表，D. a 为电流表， 〔 ） b 为电压表， b 为电压表， b 为电流表， b 为电流表， c 为电流表 c 为电流表 c 为电压表 c 为电流表 “O ” 以下 B .电压表将被烧坏 D .电流表将被烧坏处9、 在图5所示电路中， 下列说法中正确的是（ 电压表的示数不变， 电压表的示数不变，A 、 B、 C D 、 电源电压保持不变。

沪粤版《12.2探究欧姆定律》课堂测评题及答案1．德国物理学家欧姆经过大量的实验得出：导体中的跟 成正比，跟 成反比，这个规律叫做 ，表达式为 ，其中U 、I 、R 的单位分别是 、 、 。

2．用图12-15所示的实验电路图“探究电流跟电压、电阻的关系”，下列注意事项错误．．的是（ ） A ．连接电路时，开关应该是断开的B ．连接滑动变阻器时，滑片要滑到阻值最小的位置C ．连接电表时，必须使电流从“＋”接线柱流入，从“－”接线柱流出D ．每次更换电阻后，要调节变阻器，使电压表的示数相同3．张颖在探究“电流跟电压、电阻的关系”时，根据收集的数据画出了如图12-16所示的图像，下列结论与图像相符的是（ ）A ．电流一定时，电阻跟电压成正比B ．电压一定时，电流跟电阻成反比C ．电阻一定时，电流跟电压成正比D ．电阻一定时，电流跟电压成反比4．根据欧姆定律公式，可变形得到R=IU 。

对此，下列说法中正确的是（ ） A ．导体电阻的大小跟导体两端的电压成正比B ．导体电阻的大小跟导体中的电流强度成反比C ．当导体两端的电压为零时，导体的电阻也为零D ．导体电阻的大小跟导体两端的电压和通过导体的电流无关5．如图12-17甲、乙所示，分别是王浩和张颖在“探究电流、电压、电阻关系”时设计的电路。

你认为哪种设计更合理？说明理由。

甲 乙图12-176．为探究电流与电压的关系，小红将实物连接成如图12-18甲所示的电路。

图12-15 图12-16图12-18⑴请你指出图12-18甲中连接的错误之处：①____________________________________；②____________________________________。

⑵图12-18乙是实验中电流表的某次示数，则电流是________A 。

要使电路中的电流增大，根据你所画的电路图，滑动变阻器的滑片应向_______移动。

7．为了探究电流I 跟电阻R 的关系，小明进行了多次实验。

九年级物理同步辅导 第1页(共4页)2010一2011学年度第一学期九年级物理单元同步辅导（三）第十二章 欧姆定律一、单项选择题。

共21分。

在每小题给出的四个选项中，只有一个选项是正确的答案，选对的得3分，选错的或不答的得0分。

A 、长导线的电阻比短导线的电阻大B 、粗导线的电阻比细导线的电阻大C 、铁导线的电阻比铜导线的电阻大D 、电阻是导体本身的一种阻碍电流的性质2．一根铜导线和一根铁丝的横截面积相同，电阻也相等，则它们的长度关系是 【 】A 、铜丝比铁丝长B 、铜丝比铁丝短C 、铜丝和铁丝一样长D 、无法判断 3．用久了的灯泡和新汀泡相比，由于钨的升华，灯丝变细，则灯丝的电阻将 （ ）A 、不变B 、变小C 、变大D 、条件不足，无法确定4．在图12-1中，当滑片P 左移时，连入电路的电阻变大的是 【 】5．如图12-2，闭合开关S ，滑动变阻器的滑片左移时灯的亮度及○A 表的示数各如何变化？ （ ）A 、灯变亮，○A 示数变小B 、灯变亮，○A 示数变大C 、灯变暗，○A 示数变小D 、灯变暗，○A 示数变大 6．关于计算电阻的公式R=IU，下列说法中正确的是【 】 A 、导体的电阻跟它两端的电压成正比B 、导体的电阻跟通过它的电流成反比C 、电阻反映了导体对电流的阻碍作用，当导体中没有电流时，导体的电阻就为零D 、导体中的电阻与它两端的电压及通过它的电流无关 7．把两个阻值不同的电阻R 1和R 2串联，则总电阻【 】A.介于两个电阻之间B.比任何一个电阻都要小C.比任何一个电阻都要大D.可能等于其中的一个电阻二、多项选择题。

共12分。

在每小题给出的四个选项中，有两个或两个以上的选项是正确的答案，选对的得4分，选对但不全的得2分，有选错或不答的得0分。

８．如图12-3所示电路，电源电压保持不变，闭合开关S ，将滑动变阻器的滑片P 向右移动过程中（假设灯丝电阻不变），下列说法正确的是【 】A.电压表示数变小 ，灯变暗B.电压表示数变大，灯变亮C.电流表示数变大，灯变亮D. 电流表示数都变小，灯变暗 ９．关于电流、电压和电阻，下列说法错误的是 【 】 A ．只要将导体连人电路，电路中就有电流题号12345678910答案图12-3图12-1 图12-2九年级物理同步辅导 第2页(共4页)B. 导体中通过的电流越大，它的电阻越小 C ．有电流通过的小灯泡，其两端不一定有电压 D ．导体两端电压越大，通过该导体的电流就越大10．如图12-4所示的甲、乙两电阻的电流与电压的关系图像，以下根据图像的集中分析中，错误的是【 】A 、 甲的电阻大于乙的电阻B 、当通过甲、乙的电流相等时，加在甲两端的电压较大C 、当甲、乙两端加上相同的电压时，通过甲的电流较大D 、通过甲的电流跟加在它两端的电压成反比 三、填空题。

沪科粤教版《第12章 探究欧姆定律》能力形成同步测试卷及答案姓名 得分_________一、选择题（第1-10题为单选题，每题3分；第11、12题为多选题，每题4分，选对但不全得2分，错选或不选得0分。

共38分）1. 下列关于电阻的说法中，正确的是（ D ）A 、导体通电是有电阻，不通电时没有电阻B 、导体中通过的电流越大，电阻越小C 、导体中通过的电流越小，电阻越小D 、导体的电阻大小与电流无关2. 一个定值电阻接在某段电路中，当电压是1.5V 时，通过的电流为0.5A ；当电压增大到6V时，下列说法中正确的是（ A ）A 、电流为原来的4倍B 、电阻为原来的4倍C 、电阻为原来的14D 、电流为原来的143. 通过实验测得，某白炽灯的灯丝在常温下电压为12V 时，电阻为48Ω；在温度约2000℃，电压为220V 时，电阻为484Ω。

由此可知（ B ）A 、 导体的电阻与电压有关，电压越大，电阻越大B 、 导体的电阻与温度有关，温度越大，电阻越大C 、 导体电阻的大小只与电压有关D 、 导体电阻的大小只与温度有关 4. 某温度下，连接在电路中的两段导体A 和B 中的电流与其两端电压的关系如图12-1所示。

由图中信息可知（ B ）A 、A 导体的电阻为10ΩB 、导体的电阻为10ΩC 、A 导体两端电压为3V 时，通过A 导体的电流为0.3AD 、A 导体两端电压为3V 时，通过A 导体的电流为0.6A 5. 2008年4月，美国《科学》杂志发表“新超导体将中国物理学家推到最前沿”的评述。

这表明，在新超导体研究领域，我国取得了令人瞩目的成就。

假如人们已研制出常温下的超导体，则可以用它制作（ D ）A 、家用保险丝B 、白炽灯泡的灯丝C 、电炉的电阻丝D 、远距离输电导线6. 如图所示，是滑动变阻器接入电路的示意图，其中移动滑片不能改变接入电路电阻的是（ C ）7. 如图12-2所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体。
