华东院钢管塔（或角钢塔）制图及构造处理董建尧1、图面要求1）尽量采用1、2、3号图，尽量不采用0号图。
2）同一段结构需分几张图纸时，图名后加几分之几。
3）中文字型采用国标仿宋体，西文字型采用simplex.shx。
文字字高按照图面比例以协调美观为准。
文字高宽比用0.7。
4）其他制图的符号，如视图符号（1-1、A-A等）、折断符号（“”等）、线型、焊缝符号等要和整体图面及字高协调，不应太大或太小。
5）铁塔结构图轴线和构件的比例一般为1:15、1:20、1:30（轴线的比例可适当放大），节点大样图(或详图)为1:10或1:5。
标注详图或放大详图的比例时，应在详图或放大详图的下面画一条实线，注出采用的比例。
6）尺寸界线全部采用45度粗短斜线表示。
7）结构的几何三角尺寸采用相似型表示，图中字的书写方向见下图所示。
8）结构图中除螺栓、脚钉、垫圈外，所有构件均应编号；9）结构图中一般部件及型号用单圆圈（直径为7~8mm），主材用双圆圈（外圈直径13~14mm，内圈直径为11~12mm），总图及结构图中的段号用单圆圈（直径为9~10mm）。
10）图中正面、背面的构件编号不同时，应在编号圆圈内注明，用前、后、左、右中文字书写。
11）编号顺序先主材后斜材，从下至上，从左到右；先正面，再侧面，后剖面，最后为挂线部件或零部件(如垫块)。
（但允许插号）。
12）构件编号不应轻易改变，当有需要时，允许出现空号或采用后加A、B以示区分。
13）构件编号为“段号＋流水号”，如：1012表示第10段结构图的12号构件；当构件编号大于99时，构件的编号方式为“段号—序号”，如5-100，5-101为第5段的100号、101号构件。
14）剖面符号用1-1、2-2、3-3…，大样图符号用A、B、C…，且黑粗体。
15）材料表中的计量单位用“kg”、“mm”表示，单件重量保留2位小数，小计及合计重量保留1位小数。
16）材料表中的对齐方式：编号、数量采用中间对齐，规格、备注采用左对齐，长度、单重、小计采用右对齐。
17）结构图中杆件的负端距不宜出现小数(特殊情况出外)，一般以5mm为级数，如-105，-110等；三角形尺寸以0.5mm为准，不得出现0.1、0.2等，奇数节间不得出现0.5mm，偶数节间允许出现0.5mm，材料表中构件长度不得出现小数。
18）焊接符号用连续短线表示（短线高0.5~0.7mm，短线间距0.7~0.8mm）。
19）Q345钢的表示方法：Q345Φ325X7、Q345L125X10；Q345的板，在编号圈的左上方或右上方标注Q345，如Q345-10等。
20）结构图文件使用*.DWG 格式，文件保存时采用AutoCAD 2004及以下的版本。

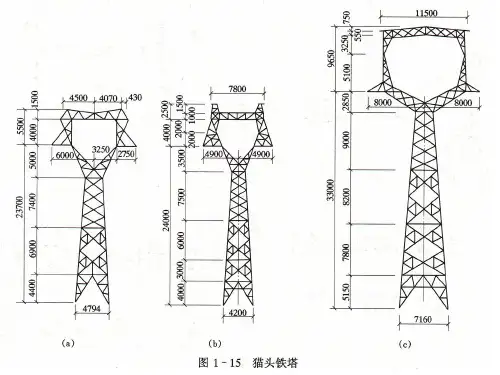

2、总图及材料汇总表1）总图一般以最高呼称高为基准，布置于总图的左边，由左向右按呼称高递减连续布置其它接腿。
塔身正侧面宽度不同或结构布置不同时，应分别绘制正侧面。
2）材料汇总表放在总图右上侧。
统计汇总材料应按各段结构图和不同呼称高分别进行，并按类别（角钢、钢板、螺栓、脚钉、垫圈等）、钢号（Q420、Q345、Q235等）、钢材等级（A、B、C…等）、规格（一般由大到小）顺序排列、小计；3）一张图中同时放不下单线图和材料汇总表时，可以将单线图和材料汇总表拆分成两张图，4）有关本塔除加工说明外的特殊要求的说明放在总图中。

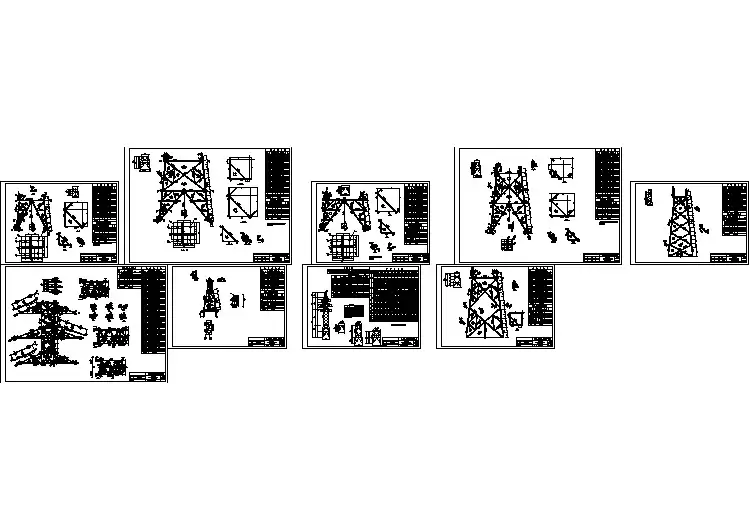

3．结构图1）结构图绘制以正面为主，上、下和侧面结构图，按展开法绘制，即上平面结构图采用俯视法，下平面结构图采用上仰视法，右侧面结构图采用右侧视图法。
长短腿结构的塔腿可只绘右侧结构部分；2）各段结构图应绘制单线图，单线图比例为1:100、1：150或1：200，并放在结构图的左上角，并标注上、下口宽、垂直高、准线差尺寸和段号，如下图所示：3）横担预拱值，可以根据实际外荷载通过计算决定，或按1/100悬臂长取整。
单线图中，预拱后的用实线表示，预拱前的用虚线表示，结构图以预拱后单线图为基准，如下图所示。
4）结构图应明确表达各节点构造形式，以及本段与相应段的连接方式。
如下图所示。
5）连接板端部的靴形和半圆形加劲板端部需切角，示意图如下所示。
6）分段间的螺栓数量应计入节点板所在段号内。
7）支管与主管连接的节点原则上不考虑偏心，但对于受力很小的构件（如辅助材等），可以设计成负偏心连接，如下图所示：8）钢管环向对接焊缝与钢管纵向连接板交叉时，应保证环向焊缝的贯通；钢管环向加劲板焊缝与钢管纵向连接板交叉时，应保证纵向连接板焊缝的贯通，避免焊缝世纪交叉叠加。
（措施）9）钢管长度最长不超过12米，对高低腿塔不宜大于9米；单个构件重量一般最大不超过5吨，对高低腿塔不宜大于3.5吨。
横担开段不超过3段，单段重量不宜大于5吨，横担开断点布置应保证已安装段为稳定结构。
10）钢管塔施工用的连接板、施工孔等主动应向设计单位索要。
11）容易积锌的部位应设置镀锌工艺孔，孔径取Φ13.5mm或Φ17.5mm，以不碰焊缝为宜。
所有焊接点处应避免积水，否则应设置Φ13.5mm排水孔。
12）最下段塔腿主管应设遮水板，型式如下图所示。
15）主材上的脚钉交错布置，两个脚钉水平方向的根部间距以400为宜，小于400的管径左右两边交错布置，见如下示意图）。
450mm为宜。
其他：1. 关于法兰螺栓。
（直径标准，长度可调）。
8.8级19181716151413121110987654321符号(kg)(mm)(mm)140~166135M52X270130~156125M52X260125~146120M52X250115~136110M52X240115~134110M48X230105~124100M48X220100~12295M42X210100~11295M42X200100~11895M39X20095~10890M39X19085~10280M36X18080~9875M33X17075~8670M27X14070~8265M24X13065~8260M24X12555~6850M20X11050~5845M20X10040~4835M20X9040~4535M20X85重量通过厚度无扣长规 格0.4730.4850.5100.5340.8990.9161.2772.3242.9733.7333.8274.6134.7216.7636.9058.6278.7948.9609.127级别序号法 兰 螺 栓 规 格 表 (双帽双垫)(mm)垫圈厚度8888666655554443333螺栓长 = 两块法兰板板厚 + 垫板厚 + 2.5个螺帽厚（螺帽厚度约为螺栓直径的0.8倍）2. 当角钢上打双排螺栓或多排螺栓时，螺栓在角钢轴心线上的投影孔距必须满足以下规定：当用M16螺栓时，L≥40mm；当用M20螺栓时，L≥50mm；如下图所示：3. L140以上规格的角钢宜采用双包连接；包角钢及包钢板的注记形式见下图所示：包角钢及包钢板注记形式4. 主材接头螺栓数量每端不得少于6个；斜材接头螺栓数量每端不得少于4个；主材的包钢接头应保证一定的长度，最远端两个螺栓的距离取值应分别大于2b或1.5b,如图4.3所示：5. 杆件内力N通过连接件在节点板内按照某一应力扩散角传至连接件端部与N相垂直的一定宽度范围内，该一定宽度范围即节点板的有效宽度。
根据国内外经验应力扩散角均取30°，如下图；6. 当节点板的自由边长度f L 与节点板厚度t 之比tL f＞y f f60时，此时应沿自由边加强，优先采用卷边处理（≤12mm ），或焊加加强板（＞12mm ），如上图所示。
7. 对偏心节点的处理。
8. 钢管塔横担端部和塔身主材连接时，横担主材无论是钢管还是角钢，华东院在内力计算时目前均按照双面连接进行考虑，那么要求在制图中也按照双面连接进行实现：正侧面的连接板等厚或者厚度相差不大、正侧面的螺栓数量平均。
9. 主材接头设置在节点时，上、下段斜材的准线应交于各自主材准线（如铁塔瓶口、塔身变坡处），如下图所示：10. 斜材与主材准线相交方式，应按下列方法确定：（1）主材为单排螺栓时，主材以基准线构图，即主、斜材以基准线相交，如下图（a）所示：（2）主材为双排螺栓时，主材以第一排准线构图，即斜材基准线交于主材第一排准线，如下图（b）所示：（3）主材为组合角钢时，斜材准线交于主材中心，如下图（c）所示；（4）用两个以下螺栓连接的斜材与补助材，宜直接连于主材，不使用节点板连接，如下图（c）所示；（a）（b）（c）11. 角钢准线表。
12. 主材接头螺栓排列，应按左高右低布置，见图4.2-4和图4.2-5所示：单角钢接头螺栓布置双角钢接头螺栓布置13. 填板设置原则及规格：（1）四拼角钢的填板布置方式见下图（a），双拼角钢的填板布置方式见下图（b）。
（3）填板的厚度及螺栓数量应严格按照设计院的计算结果。
14. 挂线板和挂线角钢（1）当联塔挂线金具采用U型环时，挂线点一般采用挂线板的方式；当联塔挂线金具采用UB挂板或耳轴挂板时，挂线点一般采用背靠背双拼角钢的方式。
（2）挂线板和挂线角钢的规格尺寸、厚度由设计计算提供，应满足强度、孔壁挤压和受弯要求并留有一定的裕度，板一般需要火曲制弯，以满足挂线后的角度；挂线孔一般比联塔金具螺栓直径大1.5~2mm。
（3）直线塔常用的地线挂线方式见下图所示：直线塔常用的地线挂线方式（4）直线塔常用的导线挂线方式见下图所示：直线塔常用的导线挂线方式（5）耐张塔常用的地线挂线方式见下图所示：耐张塔常用的地线挂线方式（6）耐张塔常用的导线挂线方式见下图所示：耐张塔常用的导线挂线方式（7）耐张塔常用的跳线挂线方式见下图所示：耐张塔常用的跳线挂线方式（8）直线塔和耐张塔常用的耦合地线挂线方式见下图所示：耦合地线挂线方式。
