准东—华东±1100kV特高压直流输电线路工程铁塔制图统一规定中国电力工程顾问集团华东电力设计院有限公司2015 年12 月准东-华东±1100kV特高压直流输电线路工程铁塔制图统一规定负责单位:中国电力工程顾问集团华东电力设计院有限公司参与单位:中国能源建设集团广西电力设计研究院有限公司中国电力工程顾问集团西北电力设计院有限公司国核电力规划设计研究院中国能源建设集团江苏省电力设计院有限公中国电力工程顾问集团东北电力设计院有限公司四川电力设计咨询有限责任公司内蒙古电力勘测设计院有限责任公司中国能源建设集团广东省电力设计研究院有限公司中国电力工程顾问集团华北电力设计院有限公司中国能源建设集团湖南省电力设计院有限公司中国能源建设集团甘肃省电力设计院有限公司中国能源建设集团浙江省电力设计院有限公司中国电力工程顾问集团中南电力设计院有限公司山东电力工程咨询院有限公司宁夏回族自治区电力设计院福建省电力勘测设计院中国电力工程顾问集团西南电力设计院有限公司陕西省电力设计院中国能源建设集团山西省电力勘测设计院有限公司河南省电力勘测设计院福建永福工程顾问有限公司河北省电力勘测设计研究院湖北省电力勘测设计院中国能源建设集团安徽省电力设计院有限公司吉林省电力勘测设计院北京电力经济技术研究院2015 年12 月华东电力设计院有限公司批准:审核:校核:编写:目录1 一般规定 (1)图纸幅面 (1)图标与工程名 (1)比例 (1)计量单位 (2)线型和字体 (2)尺寸 (2)1.7铁塔编号 (3)构件编号 (5)其它 (5)2 图纸内容 (6)总图 (6)结构图 (7)3 构造规定 (9)3.1一般要求 (9)3.2螺栓、脚钉和垫圈 (10)3.3挂点布置 (14)3.4施工孔设置 (20)3.5安全办法附件 (28)3.6杆塔极性牌、杆号牌、警示牌安装孔设置 (30)3.7腿部与基础连接 (33)3.8主材连接 (38)3.9防坠落安装 (41)1 一般规定图纸幅面图标与工程名(1)图标:图标采用各院规定图标。
国家电网公司110~500kV输电线路典型设计铁塔制图和构造规定(正式版)输电线路典型设计工作组2006年06月18日目录一.图纸幅面尺寸 (2)二.图标与工程名 (2)三.图纸内容 (4)四.铁塔构造 (5)五.图面一般规定 (11)六.常用图型式 (14)七.螺栓、角钉、垫圈规格表 (16)八.工艺符号说明 (17)九.塔脚板型式 (18)十.插入式基础型式 (19)十一.铁塔加工统一说明 (19)一、图纸幅面尺寸注1、建议尽量不采用0#图纸;2、1#、2#、3#图不宜加宽,可按(长边/8)的倍数加长,最长不超过1931mm;3、4#、5#图不得加长和加宽,5#图用于手册;4、选用图纸幅面时,同册图纸宜以一种规格的图幅为主,尽可能不要大小图幅混用。
二、图标与工程名1.图标图标采用以下两种形式:(样本见图框的DWG文件)图 2.1 大图标格式图 2.2 小图标格式图标统一放在图纸右下角。
设计院签署设计、校核、审核和批准,制图公司签署制图和校核。
校核栏内设计院签署在前,制图公司签署在后。
2.结构图册及塔名5A-ZM1 ZM1直线塔总图及材料汇总表5A-J1 J1转角塔结构图5A-ZBC1 ZBC1直线塔(长短腿)结构图5D-SZ1 SZ1双回路直线塔结构图5D-SJ1 SJ1双回路转角塔结构图5D-SZC1 SZC1双回路直线塔(长短腿) 结构图3.工程名: 110~500kV输电线路典型设计4.图纸名称:5A-ZBC1直线塔地线支架结构图①5A-ZBC1直线塔中导横担结构图②5A-ZBC1直线塔边导横担架结构图③5A-ZBC1直线塔上曲臂结构图④5A-ZBC1直线塔下曲臂结构图⑤5A-ZBC1直线塔塔身结构图⑥5A-ZBC1直线塔腿部结构图⑦5D-SZ1双回路直线塔地线支架结构图①5D-SZ1双回路直线塔上导横担结构图②5D-SZ1双回路直线塔中导横担结构图③5D-SZ1双回路直线塔下导横担结构图④5D-SZ1双回路直线塔塔身结构图⑤5.图纸目录:图纸目录采用A4号图纸,格式如图2.3所示。

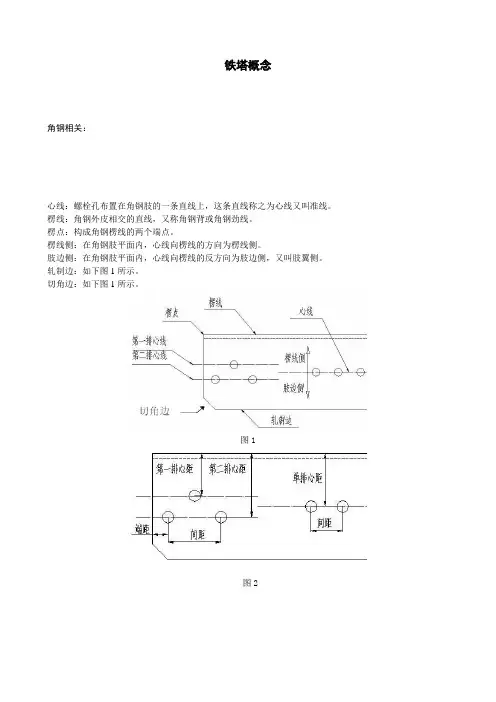

铁塔概念角钢相关:心线:螺栓孔布置在角钢肢的一条直线上,这条直线称之为心线又叫准线。
楞线:角钢外皮相交的直线,又称角钢背或角钢劲线。
楞点:构成角钢楞线的两个端点。
楞线侧:在角钢肢平面内,心线向楞线的方向为楞线侧。
肢边侧:在角钢肢平面内,心线向楞线的反方向为肢边侧,又叫肢翼侧。
轧制边:如下图1所示。
切角边:如下图1所示。
图1图2图3心距:在角钢肢平面内,楞线与心线之间的垂直距离,又叫准距。
(见图2)间距:在角钢肢平面内,同一准线上相邻两螺栓孔中心之间的距离。
(见图2)端距:在角钢肢平面内,角钢端头与首个螺栓孔中心之间的距离。
(见图2)轧制边距:准线与轧制边之间的距离。
(见图3)切角边距:螺栓孔中心与切角边之间的距离。
(见图3)重心线:角钢两个截面的重力作用点的连线就是重心线,一般认为角钢1/2准线处即为其近似重心线。
切角:为防止角钢碰撞,将角钢端头一肢切去一角的工艺。
切肢:在角钢端头处,两肢同时被一平面切割形成的缺口或一肢被整个切去的工艺。
制弯:把角钢或板进行弯曲处理的工艺。
分冷曲和热曲,热曲又称之为火曲。
压扁:把角钢某处两肢压在一起的工艺。
开角:使角钢两肢夹角大于900的工艺,又叫开肢。
合角:使角钢两肢夹角小于900的工艺,又叫合肢。
铲背:去除角钢外楞直角的工艺,又叫铲棱。
清根:去除角钢内圆弧变为直角的工艺,又叫铲心或去弧。
正头:在图纸中,标注角钢为“+数”,就为正头(如下图中317角钢,注:315角钢与310角钢也为正头,因为是常规不进行标注,它们这时的正头是标准端距如315#角钢螺栓为M20,则正头为30mm,310角钢螺栓为M16,则正头为25mm)。
负头:在图纸中,标注角钢为“-数”,就为负头(如下图中318、311、205角钢)。
端连接:角钢上的首个螺栓孔位于各角钢心线交点处的情况称为端连接(如上图中315、310角钢)。
图4 图5专用名词:1、V面:一个塔脚上连的两根斜材组成的一个视图面称之为“V”面隔面:两根材展开组成的面,在机械制图上称之为剖面图。

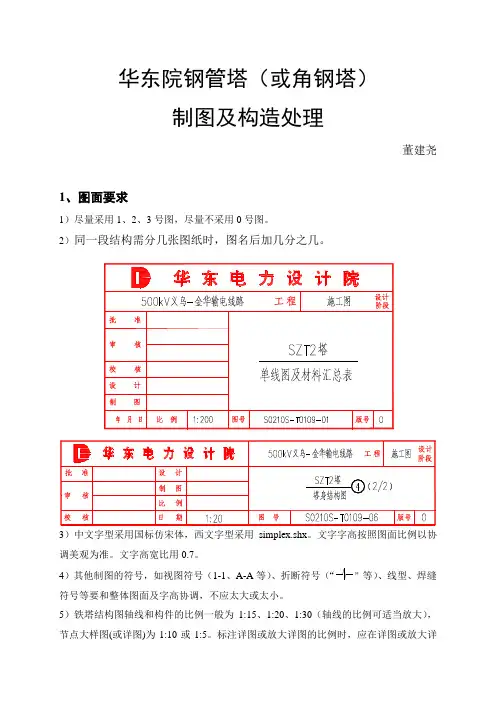

华东院钢管塔(或角钢塔)制图及构造处理董建尧1、图面要求1)尽量采用1、2、3号图,尽量不采用0号图。
2)同一段结构需分几张图纸时,图名后加几分之几。
3)中文字型采用国标仿宋体,西文字型采用simplex.shx。
文字字高按照图面比例以协调美观为准。
文字高宽比用0.7。
4)其他制图的符号,如视图符号(1-1、A-A等)、折断符号(“”等)、线型、焊缝符号等要和整体图面及字高协调,不应太大或太小。
5)铁塔结构图轴线和构件的比例一般为1:15、1:20、1:30(轴线的比例可适当放大),节点大样图(或详图)为1:10或1:5。
标注详图或放大详图的比例时,应在详图或放大详图的下面画一条实线,注出采用的比例。
6)尺寸界线全部采用45度粗短斜线表示。
7)结构的几何三角尺寸采用相似型表示,图中字的书写方向见下图所示。
8)结构图中除螺栓、脚钉、垫圈外,所有构件均应编号;9)结构图中一般部件及型号用单圆圈(直径为7~8mm),主材用双圆圈(外圈直径13~14mm,内圈直径为11~12mm),总图及结构图中的段号用单圆圈(直径为9~10mm)。
10)图中正面、背面的构件编号不同时,应在编号圆圈内注明,用前、后、左、右中文字书写。
11)编号顺序先主材后斜材,从下至上,从左到右;先正面,再侧面,后剖面,最后为挂线部件或零部件(如垫块)。
(但允许插号)。
12)构件编号不应轻易改变,当有需要时,允许出现空号或采用后加A、B以示区分。
13)构件编号为“段号+流水号”,如:1012表示第10段结构图的12号构件;当构件编号大于99时,构件的编号方式为“段号—序号”,如5-100,5-101为第5段的100号、101号构件。
14)剖面符号用1-1、2-2、3-3…,大样图符号用A、B、C…,且黑粗体。
15)材料表中的计量单位用“kg”、“mm”表示,单件重量保留2位小数,小计及合计重量保留1位小数。
16)材料表中的对齐方式:编号、数量采用中间对齐,规格、备注采用左对齐,长度、单重、小计采用右对齐。
国家电网公司110~500kV输电线路典型设计铁塔制图和构造规定输电线路典型设计工作组2005年11月目录一.图纸幅面尺寸 (2)二.图标 (2)三.图纸内容 (2)四.铁塔构造 (3)五.图面一般规定 (10)六.常用图型式 (12)七.螺栓、角钉、垫圈规格表 (14)八.工艺符号说明 (16)九.塔脚板型式 (16)一.图纸幅面尺寸注:1、0#图不得加宽;2、1#、2#、3#图不宜加宽,可按(长边/8)的倍数加长,最长不超过1931mm;3、4#、5#图不得加长和加宽,5#图用于手册;4、选用图纸幅面时,同册图纸宜以一种规格的图幅为主,尽可能不要大小图幅混用。
二.图标与工程名各院提交的施工图纸的图标暂先采用各院现在使用的工程设计图标。
工程名为:国家电网公司110~500kV输电线路典型设计三.图纸内容1.总图1)单线图以最高呼称高为准,布置于总图的左边,由左向右按呼称高递减连续布置其它接腿。
塔身正侧面宽度不同或结构布置不同时,应分别绘制正侧面;2)材料汇总表放在总图右上侧。
统计汇总材料应按各段结构图和不同呼称高分别进行,并按类别(角钢、钢板、螺栓、脚钉、垫圈)、钢号(Q345、Q235)、规格(小规格、大规格)顺序排列;3)有关本塔特殊要求的说明;2)各段结构图应绘制单线图,单线图比例为1:100,并放在结构图的左上角,并标注上、下口宽、垂直高、准线差尺寸和段号,如下图所示:3)4)分段间的螺栓数量应计入节点板所在段号内;不计数量的螺栓只表示螺栓的种类及数量,不表示规格。
四.铁塔构造1、基本构造1)构件接头采用对接;不同规格的构件对接时,应以外边缘对齐,接头螺栓排列在各自准线上;2)主材接头设置在节点时,上、下段斜材的准线应交于各自主材准线(如铁塔瓶口、塔身变坡处),如图所示:6)制弯构件,选择顺序应为连接板、短构件、长构件;7)热镀锌构件长度不宜超过10米(可根据加工厂锌锅长度适当加长),宽度不宜超过0.75米;8)两构件连接面间的夹角大于2°时,构件应局部开、合角或制弯(如隔面主材等);9)构件间连接,出现空隙时应设置垫圈或垫板(当垫圈数量超过2个或8mm时应采用垫板);10)横担悬臂部分超过3m,应采用预拱,横担预拱值可根据实际外荷载在无风情况下的验算查看其位移(*.DIS文件),一般可取横担悬臂长度的1/50~100;11)塔腿各主材应设置一个接地孔(孔径17.5mm),离基础顶面距离宜为0.5~1.0m;2、螺栓排列1)角钢准线注:1、根据需要,角钢准线需多排,则标出准线位置。
国家电网公司110~500kV输电线路典型设计铁塔制图和构造规定(试行版)输电线路典型设计工作组2006年06月23日目录一.图纸幅面尺寸注:1、建议尽量不采用0#图纸;2、1#、2#、3#图不宜加宽,可按(长边/8)的倍数加长,最长不超过1931mm;3、4#、5#图不得加长和加宽,5#图用于手册;4、选用图纸幅面时,同册图纸宜以一种规格的图幅为主,尽可能不要大小图幅混用。
二.图标与工程名1.图标图标采用以下两种形式:(样本见图框的DWG文件)图 2.1 大图标格式图 2.2 小图标格式图标统一放在图纸右下角。
设计院签署设计、校核、审核和批准,制图公司签署制图和校核。
校核栏内设计院签署在前,制图公司签署在后。
2.结构图册及塔名5A-ZM1 ZM1直线塔总图及材料汇总表5A-J1 J1转角塔结构图5A-ZBC1 ZBC1直线塔结构图5D-SZ1 SZ1双回路直线塔结构图5D-SJ1 SJ1双回路转角塔结构图5D-SZC1 SZC1双回路直线塔结构图3.工程名: 110~500kV输电线路典型设计4.图纸名称:5A-ZBC1直线塔地线支架结构图①5A-ZBC1直线塔中导横担结构图②5A-ZBC1直线塔边导横担架结构图③5A-ZBC1直线塔上曲臂结构图④5A-ZBC1直线塔下曲臂结构图⑤5A-ZBC1直线塔塔身结构图⑥5A-ZBC1直线塔腿部结构图⑦5D-SZ1双回路直线塔地线支架结构图①5D-SZ1双回路直线塔上导横担结构图②5D-SZ1双回路直线塔中导横担结构图③5D-SZ1双回路直线塔下导横担结构图④5D-SZ1双回路直线塔塔身结构图⑤5.图纸目录:图纸目录采用A4号图纸,格式如图2.3所示。
图2.3 目录格式6.图纸编号: 5A-ZBC1-XX5A-J1-XX总图及材料汇总表编号为 01同一段结构需要分几张图纸时,编号后加几分之几。
三.图纸内容1.总图1)单线图以最高呼称高为基准,布置于总图的左边,由左向右按呼称高递减连续布置其它接腿。
华东院钢管塔(或角钢塔)制图及构造处理董建尧1、图面要求1)尽量采用1、2、3号图,尽量不采用0号图。
2)同一段结构需分几张图纸时,图名后加几分之几。
3)中文字型采用国标仿宋体,西文字型采用simplex.shx。
文字字高按照图面比例以协调美观为准。
文字高宽比用0.7。
4)其他制图的符号,如视图符号(1-1、A-A等)、折断符号(“”等)、线型、焊缝符号等要和整体图面及字高协调,不应太大或太小。
5)铁塔结构图轴线和构件的比例一般为1:15、1:20、1:30(轴线的比例可适当放大),节点大样图(或详图)为1:10或1:5。
标注详图或放大详图的比例时,应在详图或放大详图的下面画一条实线,注出采用的比例。
6)尺寸界线全部采用45度粗短斜线表示。
7)结构的几何三角尺寸采用相似型表示,图中字的书写方向见下图所示。
8)结构图中除螺栓、脚钉、垫圈外,所有构件均应编号;9)结构图中一般部件及型号用单圆圈(直径为7~8mm),主材用双圆圈(外圈直径13~14mm,内圈直径为11~12mm),总图及结构图中的段号用单圆圈(直径为9~10mm)。
10)图中正面、背面的构件编号不同时,应在编号圆圈内注明,用前、后、左、右中文字书写。
11)编号顺序先主材后斜材,从下至上,从左到右;先正面,再侧面,后剖面,最后为挂线部件或零部件(如垫块)。
(但允许插号)。
12)构件编号不应轻易改变,当有需要时,允许出现空号或采用后加A、B以示区分。
13)构件编号为“段号+流水号”,如:1012表示第10段结构图的12号构件;当构件编号大于99时,构件的编号方式为“段号—序号”,如5-100,5-101为第5段的100号、101号构件。
14)剖面符号用1-1、2-2、3-3…,大样图符号用A、B、C…,且黑粗体。
15)材料表中的计量单位用“kg”、“mm”表示,单件重量保留2位小数,小计及合计重量保留1位小数。
16)材料表中的对齐方式:编号、数量采用中间对齐,规格、备注采用左对齐,长度、单重、小计采用右对齐。
国家电网公司110~500kV输电线路典型设计铁塔制图和构造规定(正式版)输电线路典型设计工作组2006年06月18日目录一.图纸幅面尺寸 (2)二.图标与工程名 (2)三.图纸内容 (4)四.铁塔构造 (5)五.图面一般规定 (11)六.常用图型式 (15)七.螺栓、角钉、垫圈规格表 (17)八.工艺符号说明 (17)九.塔脚板型式 (18)十.插入式基础型式 (20)十一.铁塔加工统一说明 (20)一.图纸幅面尺寸注:1、建议尽量不采用0#图纸;2、1#、2#、3#图不宜加宽,可按(长边/8)的倍数加长,最长不超过1931mm;3、4#、5#图不得加长和加宽,5#图用于手册;4、选用图纸幅面时,同册图纸宜以一种规格的图幅为主,尽可能不要大小图幅混用。
