准东—华东±1100kV特高压直流输电线路工程铁塔制图统一规定中国电力工程顾问集团华东电力设计院有限公司2015 年12 月准东-华东±1100kV特高压直流输电线路工程铁塔制图统一规定负责单位：中国电力工程顾问集团华东电力设计院有限公司参与单位：中国能源建设集团广西电力设计研究院有限公司中国电力工程顾问集团西北电力设计院有限公司国核电力规划设计研究院中国能源建设集团江苏省电力设计院有限公中国电力工程顾问集团东北电力设计院有限公司四川电力设计咨询有限责任公司内蒙古电力勘测设计院有限责任公司中国能源建设集团广东省电力设计研究院有限公司中国电力工程顾问集团华北电力设计院有限公司中国能源建设集团湖南省电力设计院有限公司中国能源建设集团甘肃省电力设计院有限公司中国能源建设集团浙江省电力设计院有限公司中国电力工程顾问集团中南电力设计院有限公司山东电力工程咨询院有限公司宁夏回族自治区电力设计院福建省电力勘测设计院中国电力工程顾问集团西南电力设计院有限公司陕西省电力设计院中国能源建设集团山西省电力勘测设计院有限公司河南省电力勘测设计院福建永福工程顾问有限公司河北省电力勘测设计研究院湖北省电力勘测设计院中国能源建设集团安徽省电力设计院有限公司吉林省电力勘测设计院北京电力经济技术研究院2015 年12 月华东电力设计院有限公司批准：审核：校核：编写：目录1 一般规定 (1)图纸幅面 (1)图标与工程名 (1)比例 (1)计量单位 (2)线型和字体 (2)尺寸 (2)1.7铁塔编号 (3)构件编号 (5)其它 (5)2 图纸内容 (6)总图 (6)结构图 (7)3 构造规定 (9)3.1一般要求 (9)3.2螺栓、脚钉和垫圈 (10)3.3挂点布置 (14)3.4施工孔设置 (20)3.5安全办法附件 (28)3.6杆塔极性牌、杆号牌、警示牌安装孔设置 (30)3.7腿部与基础连接 (33)3.8主材连接 (38)3.9防坠落安装 (41)1 一般规定图纸幅面图标与工程名（1）图标：图标采用各院规定图标。
国家电网公司110～500kV输电线路典型设计铁塔制图和构造规定输电线路典型设计工作组2005年11月目录一.图纸幅面尺寸 (2)二.图标 (2)三.图纸内容 (2)四.铁塔构造 (3)五.图面一般规定 (10)六.常用图型式 (12)七.螺栓、角钉、垫圈规格表 (14)八.工艺符号说明 (16)九.塔脚板型式 (16)一.图纸幅面尺寸注：1、0＃图不得加宽；2、1＃、2＃、3＃图不宜加宽，可按(长边/8)的倍数加长，最长不超过1931mm；3、4＃、5＃图不得加长和加宽，5＃图用于手册；4、选用图纸幅面时，同册图纸宜以一种规格的图幅为主，尽可能不要大小图幅混用。
二.图标与工程名各院提交的施工图纸的图标暂先采用各院现在使用的工程设计图标。
工程名为：国家电网公司110~500kV输电线路典型设计三.图纸内容1.总图1)单线图以最高呼称高为准，布置于总图的左边，由左向右按呼称高递减连续布置其它接腿。
塔身正侧面宽度不同或结构布置不同时，应分别绘制正侧面；2)材料汇总表放在总图右上侧。
统计汇总材料应按各段结构图和不同呼称高分别进行，并按类别（角钢、钢板、螺栓、脚钉、垫圈）、钢号（Q345、Q235）、规格（小规格、大规格）顺序排列；3)有关本塔特殊要求的说明；2)各段结构图应绘制单线图，单线图比例为1：100，并放在结构图的左上角，并标注上、下口宽、垂直高、准线差尺寸和段号，如下图所示：3)4)分段间的螺栓数量应计入节点板所在段号内；不计数量的螺栓只表示螺栓的种类及数量，不表示规格。
四.铁塔构造1、基本构造1)构件接头采用对接；不同规格的构件对接时，应以外边缘对齐，接头螺栓排列在各自准线上；2)主材接头设置在节点时，上、下段斜材的准线应交于各自主材准线（如铁塔瓶口、塔身变坡处），如图所示：6)制弯构件，选择顺序应为连接板、短构件、长构件；7)热镀锌构件长度不宜超过10米（可根据加工厂锌锅长度适当加长），宽度不宜超过0.75米；8)两构件连接面间的夹角大于2°时，构件应局部开、合角或制弯（如隔面主材等）；9)构件间连接，出现空隙时应设置垫圈或垫板（当垫圈数量超过2个或8mm时应采用垫板）；10)横担悬臂部分超过3m，应采用预拱，横担预拱值可根据实际外荷载在无风情况下的验算查看其位移（*.DIS文件），一般可取横担悬臂长度的1/50~100；11)塔腿各主材应设置一个接地孔（孔径17.5mm），离基础顶面距离宜为0.5～1.0m；2、螺栓排列1)角钢准线注：1、根据需要，角钢准线需多排，则标出准线位置。
1000kV淮南－上海（皖电东送）输变电工程钢管塔制图统一规定中国电力工程顾问集团公司2009 年1 月批准：审核：李喜来编写：肖洪伟谢平段松涛侯中伟董建尧应建国目录一、图纸幅面尺寸 (1)二、图标与工程名 (1)三、图纸内容 (1)1．总图 (1)2．结构图 (1)四、图面一般规定 (9)1．比例 (9)2．线型和字体 (10)3．尺寸 (10)4．编号 (10)5．腿部与基础连接 (11)6．其它 (12)五、螺栓、脚钉和垫圈 (13)附图一：法兰螺栓布置示意图 (16)一、图纸幅面尺寸二、图标与工程名1．图标：图标采用各院规定图标。
2．工程名：1000kV淮南－上海（皖电东送）输变电工程3．图纸目录：图纸目录采用A4号图纸。
4．图纸编号：按各院规定执行，同一段结构需分几张图纸时，图名后加几分之几。
三、图纸内容1．总图（1）单线图以最高呼称高为基准，布置于总图的左边，由左向右按呼称高递减连续布置其它接腿。
塔身正侧面宽度不同或结构布置不同时，应分别绘制正侧面；（2）材料汇总表放在总图右上侧。
统计汇总材料应按各段结构图和不同呼称高分别进行，并按类别（钢管、角钢、钢板、法兰、插板、螺栓、脚钉、垫圈）、钢号（Q345、Q235）、规格（由大到小）顺序排列；（3）有关本塔特殊要求的说明。
2．结构图（1）结构图绘制以正面为主，上、下和侧面结构图，按展开法绘制，即上平面结构图采用俯视法，下平面结构图采用上仰视法，右侧面结构图采用右侧视图法。
长短腿结构的塔腿可只绘右侧结构部分；（2）各段结构图应绘制单线图，单线图比例为1:100，并放在结构图的左上角，并标注上、下口宽、垂直高、准线差尺寸和段号，如下图所示：（3）横担预拱值，可以根据实际外荷载通过计算决定，或按1/100悬臂长取整。
单线图中，预拱后的用实线表示，预拱前的用虚线表示，结构图以预拱后单线图为基准，如下图所示。
（4）结构图应明确表达各节点构造形式，以及本段与相应段的连接方式，法兰和插板均用代号表示，如下图所示。
铁塔技术规范书第一篇：铁塔技术规范书铁塔建设技术要求一、前期工作各铁塔厂家需提前熟悉建设单位的通信铁塔设计要求、拟采用的铁塔形式、制作安装技术要求及相关费用的标准。
二、拟用铁塔类型及使用范围1、角钢自立塔：建议塔高不大于60m（20~60米）；2、（三角、四角）钢管塔：塔高不大于100m；3、单管塔：用于平地地区且交通运输便利，建议塔高不大于50m；4、地面拉线塔：用于场地较大，建议塔高不大于35m。
5、轻型边际站自立塔:建议轻型边际站自立塔塔高不大于25m；6、屋面立杆：适用于屋面梁板为现浇的结构。
三、现场勘察要求各类型铁塔需根据通信工艺要求到现场勘察，结合现场环境确定铁塔位置、铁塔形式及铁塔高度，并由正规地质勘察单位出正式地质勘察报告。
四、各类型铁塔工艺及技术要求铁塔设计及制作总体原则：满足通信天线及馈线安装要求，便于操作维护；符合国家相关规范，保证结构安全，抗风、抗震、防锈、防雷；优化设计，合理选型，便于制作安装，缩短工期，降低工程投资。
设计应按正式铁塔施工图出图，并由正规设计院加盖设计专用章。
（一）角钢自立塔1、变形限制（1）在当地各种气候条件下，应保证铁塔30年内不产生影响通信使用的变形；塔身平面内的弯曲挠度＜0.45度，塔身水平面内的弯曲挠度＜0.45度。
（2）塔体侧向水平最大变形≤H/1000，H为塔体高度。
2、铁塔设计使用周期按50年考虑。
3、负荷要求（1）满足云南省风荷载（50年一遇）要求。
建议根据云南省内基本风压分布和山高要求，按山高20m、山高50m进行标准设计，对山高超过50m的铁塔进行单独设计。
（2）当塔建在地面上时，要求塔体及基础按照《建筑抗震设计规范》GB50011-2002所确定当地抗震设防烈度设计；当塔建在楼顶时，塔体抗震设防烈度除按规范确定外，尚应不低于塔下楼房的抗震设防烈度。
（3）塔体上天线平台采用二层外平台形式，二层平台的间距为5.0m，平台直径为3.5~5.0m，第一平台离塔顶为2米。

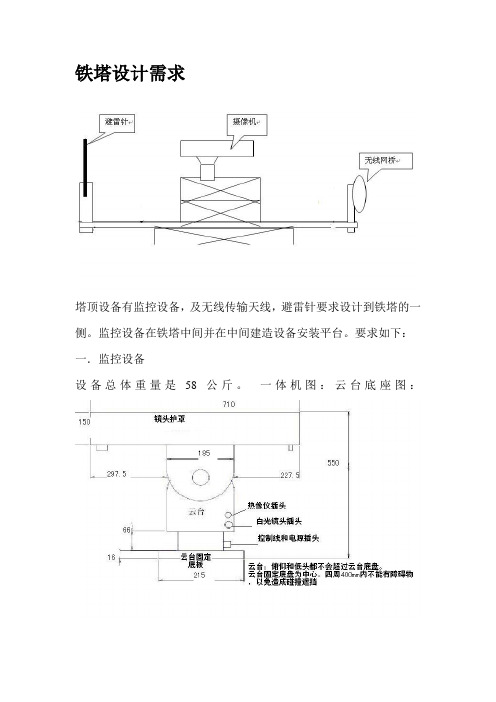

铁塔设计需求
塔顶设备有监控设备，及无线传输天线，避雷针要求设计到铁塔的一侧。
监控设备在铁塔中间并在中间建造设备安装平台。
要求如下：一．监控设备
设备总体重量是58公斤。
一体机图：云台底座图：
二．无线传输设备
天线圆形直径0.9米，重量3公斤。
其它设备重量1公斤。
三．其它要求
1.要求铁塔地基四个支脚在丰水期在水以上。
2.铁塔要设计自顶到底的走线支架.
3.爬梯设计在塔中间。
4.要在爬梯通道加装铁门。
5小南河铁塔，酒壶嘴，要求
关于保护区监控塔的需补充部分
1、塔身结构需完善（下端部分）
2、平台结构图
3、爬梯结构图
4、爬梯休息平台结构图，塔材料角钢是否需要加厚
5、基础施工图：
6、塔基础哪个需要10米哪个需要加深到12米
安装设备维护小房的基础。
空调、抽风扇、除温、彩钢房、门不能安装在西、南方向。
7、地基防雷系统
8、地勘报告给拿回来
设计安装3米的房子的底座设施。

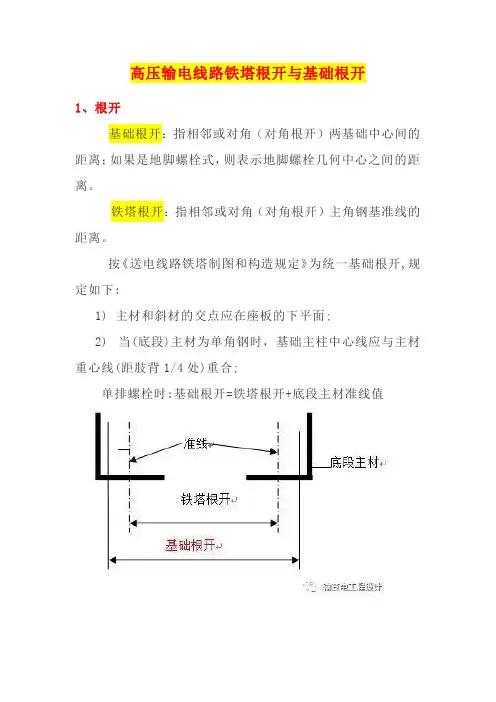

高压输电线路铁塔根开与基础根开1、根开基础根开：指相邻或对角（对角根开）两基础中心间的距离；如果是地脚螺栓式，则表示地脚螺栓几何中心之间的距离。
铁塔根开：指相邻或对角（对角根开）主角钢基准线的距离。
按《送电线路铁塔制图和构造规定》为统一基础根开,规定如下:1) 主材和斜材的交点应在座板的下平面;2) 当(底段)主材为单角钢时，基础主柱中心线应与主材重心线(距肢背1/4处)重合;单排螺栓时:基础根开=铁塔根开+底段主材准线值双排螺栓时:基础根开=铁塔根开+2×底段主材第一准线值-2×肢宽/43) 当主材为组合构件时,基础主柱中心线即为该组合构件的中心线;4)采用偏心基础时, 基础主柱中心线和插入主材角钢重心可以不一致。
一般情况，基础根开＝铁塔根开+基准线距×2，即：通常情况下基础根开大于铁塔根开。
对于前两期的概念并不能很好的理解基础根开和铁塔根开的关系，以及基础根开与塔主材的关系。
那我们就直白一点说：铁塔根开是主材角钢基准线之间的距离；基础根开是主材角钢重心线之间的距离。
好，我们对照一下图1，很明了的关系。
还有什么是大根开、小根开呢？我们看下图：还有什么是大根开、小根开呢？我们看下图：为了更加直观，我给大家展示几个工程中的图纸：下面这张图，不但展示了多种根开的概念，还展示了角钢插入式基础中的一些情况：2、《输电线路铁塔制图和构造规定DL/T 5442-2010》中的规定:3.一些注意事项①特殊的如钢管塔，铁塔基准线和基础跟开一样大；角钢结构的铁塔，如双背主材的，铁塔基准线就是双材背对着的那道缝，和基础跟开也一样大。
②一些10kV窄基塔的铁塔根开大于基础根开，因为设计铁塔时设计者规定：铁塔根开为两主材边线间的距离。
③关于铁塔的根开还有准线根开和外皮根开的说法，从文字上面很容易理解其概念。

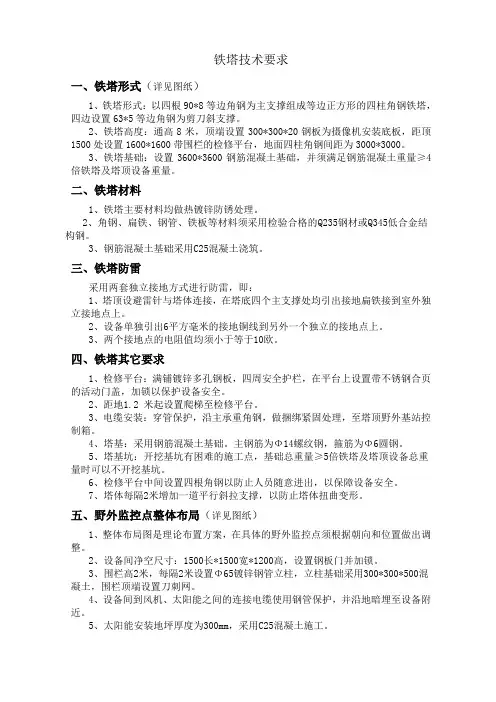

铁塔技术要求一、铁塔形式（详见图纸）1、铁塔形式：以四根90*8等边角钢为主支撑组成等边正方形的四柱角钢铁塔，四边设置63*5等边角钢为剪刀斜支撑。
2、铁塔高度：通高8米，顶端设置300*300*20钢板为摄像机安装底板，距顶1500处设置1600*1600带围栏的检修平台，地面四柱角钢间距为3000*3000。
3、铁塔基础：设置3600*3600钢筋混凝土基础，并须满足钢筋混凝土重量≥4倍铁塔及塔顶设备重量。
二、铁塔材料1、铁塔主要材料均做热镀锌防锈处理。
2、角钢、扁铁、钢管、铁板等材料须采用检验合格的Q235钢材或Q345低合金结构钢。
3、钢筋混凝土基础采用C25混凝土浇筑。
三、铁塔防雷采用两套独立接地方式进行防雷，即：1、塔顶设避雷针与塔体连接，在塔底四个主支撑处均引出接地扁铁接到室外独立接地点上。
2、设备单独引出6平方毫米的接地铜线到另外一个独立的接地点上。
3、两个接地点的电阻值均须小于等于10欧。
四、铁塔其它要求1、检修平台：满铺镀锌多孔钢板，四周安全护栏，在平台上设置带不锈钢合页的活动门盖，加锁以保护设备安全。
2、距地1.2 米起设置爬梯至检修平台。
3、电缆安装：穿管保护，沿主承重角钢，做捆绑紧固处理，至塔顶野外基站控制箱。
4、塔基：采用钢筋混凝土基础。
主钢筋为Φ14螺纹钢，箍筋为Φ6圆钢。
5、塔基坑：开挖基坑有困难的施工点，基础总重量≥5倍铁塔及塔顶设备总重量时可以不开挖基坑。
6、检修平台中间设置四根角钢以防止人员随意进出，以保障设备安全。
7、塔体每隔2米增加一道平行斜拉支撑，以防止塔体扭曲变形。
五、野外监控点整体布局（详见图纸）1、整体布局图是理论布置方案，在具体的野外监控点须根据朝向和位置做出调整。
2、设备间净空尺寸：1500长*1500宽*1200高，设置钢板门并加锁。
3、围栏高2米，每隔2米设置Φ65镀锌钢管立柱，立柱基础采用300*300*500混凝土，围栏顶端设置刀刺网。
