铁塔基础知识培训

第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。

现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。

2. 输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。

3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。

4. 多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。

塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。

5. 档距两杆塔之间的距离称为两杆塔的档距。

第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。

在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。

这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。

平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。

直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。

直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。

典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。

1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。

通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。

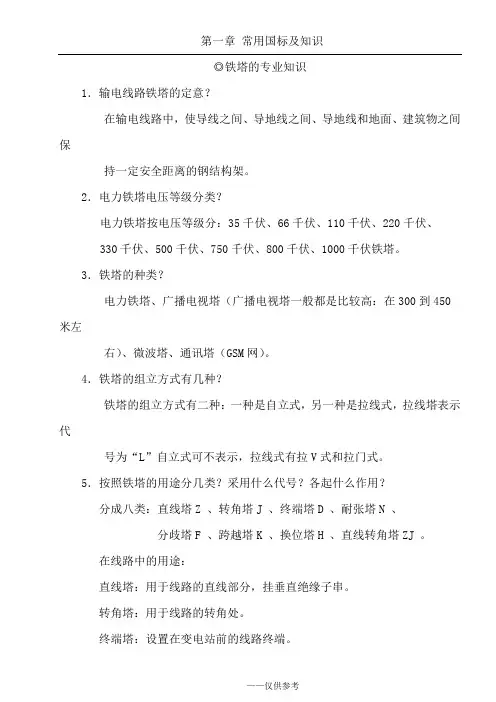

铁塔基础知识标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]第一章常用国标及知识◎铁塔的专业知识1．输电线路铁塔的定意在输电线路中，使导线之间、导地线之间、导地线和地面、建筑物之间保持一定安全距离的钢结构架。

2．电力铁塔电压等级分类？电力铁塔按电压等级分：35千伏、66千伏、110千伏、220千伏、330千伏、500千伏、750千伏、800千伏、1000千伏铁塔。

3．铁塔的种类？电力铁塔、广播电视塔（广播电视塔一般都是比较高：在300到450米左右）、微波塔、通讯塔（GSM网）。

4．铁塔的组立方式有几种？铁塔的组立方式有二种：一种是自立式，另一种是拉线式，拉线塔表示代号为“L”自立式可不表示，拉线式有拉V式和拉门式。

5．按照铁塔的用途分几类采用什么代号各起什么作用分成八类：直线塔Z 、转角塔J 、终端塔D 、耐张塔N 、分歧塔F 、跨越塔K 、换位塔H 、直线转角塔ZJ 。

在线路中的用途：直线塔：用于线路的直线部分，挂垂直绝缘子串。

转角塔：用于线路的转角处。

终端塔：设置在变电站前的线路终端。

耐张塔：用于线路比较重要的地点，用以限制线路事故和起锚固导线的作用，便于施工和检修。

挂耐张绝缘子串。

分歧塔：适用于双回路的分叉处。

跨越塔：设置在跨越较宽的河流和峡谷处。

换位塔：设置在线路中倒相用。

直线转角塔：设置在线路转向0～5度的转角处。

6．按铁塔形状分几种采用什么代号按铁塔形状分16种：上字型 S 、叉骨型 C 、猫头型 M 、三角型 J羊角型 Y 、干字型 G 、 V字型 V 、酒杯型 B鱼叉型 Yu 、田字型 T 、王字型 W 、桥型 Q门型 Me 、鼓型 Gu 、正伞型 Sz 、倒伞型 Sd7．什么叫双回路塔双回路塔有什么作用双回路塔就是在一基塔上架设两组导线的塔。

用途：（1）从甲地向乙地两组同时送电。

（2）从甲地向乙地一组送电而另一组备用，必要时可由乙地向甲地倒送。

（3）从甲地送出，到一定地点后则分别向乙地及丙地两处送。

中国铁塔培训资料中国铁塔作为国内领先的通信塔和网络基础设施服务提供商，一直以来注重员工培训和发展。

今天我们将介绍中国铁塔的培训资料，以便更好地了解其培训体系和工作方式。

首先，中国铁塔的培训资料主要分为技术培训和管理培训两大类。

技术培训主要包括通信技术、网络技术、机械设备维护等方面的知识，以确保员工具备专业技能和操作能力。

管理培训则包括领导力、沟通技巧、团队合作等方面的内容，以培养员工的管理能力和团队合作精神。

其次，中国铁塔的培训资料形式多样，包括线下培训、在线视频培训、远程直播培训等。

员工可以根据自己的需求和学习方式选择合适的学习形式，提升自己的技能水平和综合素质。

此外，中国铁塔还邀请行业专家和学者进行专题讲座和培训课程，为员工提供更广阔的学习空间和经验积累。

再次，中国铁塔的培训资料内容丰富全面，涵盖通信行业的最新技术和发展趋势。

员工可以通过学习最新的资料和案例，不断提升自己的行业认知和解决问题的能力。

在培训过程中，中国铁塔还注重培养员工的团队意识和创新能力，鼓励员工积极参与团队活动和项目实践，锻炼自己的综合能力和执行力。

最后，中国铁塔的培训资料认真负责，注重实效和效果评估。

通过定期考核和评估，中国铁塔能够及时了解员工的学习情况和问题反馈，为员工提供更有效的帮助和支持。

同时，中国铁塔还根据员工的学习情况和发展需求，制定个性化的培训计划和发展路径，为员工的职业生涯规划提供更专业的指导和支持。

总的来说，中国铁塔的培训资料涵盖了技术、管理、团队合作等多个方面，形式多样、内容丰富、负责认真。

通过不断学习和培训，中国铁塔的员工能够不断提升自己的技能水平和职业素养，为公司的发展和创新贡献自己的力量。

希望中国铁塔的培训体系能够为更多员工带来学习和成长的机会，共同推动通信行业的发展和进步。

中国铁塔安全培训教材一、引言中国铁塔是国内领先的通信基础设施服务供应商，为保障通信网络的稳定运行，提升员工安全意识和技能水平至关重要。

本教材旨在向中国铁塔员工传授安全培训知识，确保他们能够在工作中预见潜在安全风险，并采取必要的预防措施。

二、安全意识培训1. 安全意识的重要性安全意识是保障员工安全的关键，本章节将介绍安全意识对员工自身及工作环境的重要性。

2. 安全风险警示了解并识别工作环境中的潜在危险因素，例如高处作业、电气安全、物体的冲击等，并引导员工在工作中保持高度的警觉。

三、安全防护装备1. 安全帽的使用说明安全帽在高处作业中的必要性以及正确佩戴方法。

2. 防护手套的选择和使用介绍各种工作环境下应使用的防护手套，包括电气安全手套、耐化学品手套等，并详细讲解正确佩戴方法。

3. 防护眼镜和面罩的使用讲解防护眼镜和面罩在工作中的保护作用，包括防护眼镜的分类和适用场景，以及面罩的材质和佩戴要求。

四、高处作业安全1. 安全绳索的使用教授正确使用安全绳索的方法，包括绳索的选择、绑扎和固定等步骤。

2. 高处作业注意事项告知在高处作业时的安全注意事项，如注意脚手架的稳定性、避免与电线接触等。

五、电气安全1. 电气设备维护与检修讲解电气设备的安全维护、绝缘检查、电路修复等必要步骤，确保员工在操作电气设备时的安全性。

2. 防止电击事故提醒员工注意电气设备的地线连接、操作环境的潮湿程度、电气设备的正常运行等因素，减少电击事故的发生。

六、突发情况应对1. 灭火器和逃生器材详细介绍灭火器的种类、使用方法，以及逃生器材的存放位置和使用技巧，以备不时之需。

2. 突发情况的预案制定突发情况应对预案，包括火灾、地震、自然灾害等各类应急情况的处理方法，并组织演练以检验预案的有效性。

七、总结与答疑1. 安全培训知识总结对所有安全培训内容进行梳理和总结，再次强调安全意识的重要性以及正确使用安全防护装备的必要性。

2. 解答员工疑惑回答员工在培训过程中的提问，澄清员工对于安全培训内容的疑惑。

铁塔：输电线路铁塔基础知识铁塔是高压输电线路中不可或缺的重要部分，它支撑着输电线路的导线和绝缘子，保证了输电线路的稳定运行。

本文将介绍铁塔的基础知识，包括铁塔的类型、结构、工艺以及使用注意事项。

铁塔的类型根据其结构形式和用途，铁塔可分为以下几种类型：1.直线塔：也称吊灯塔，其特点是形状简单、高度较高，用于支撑输电线路在平原或沙漠等地形平缓处使用。

2.角塔：也称转角塔或终端塔，用于输电线路方向变更处的支撑。

3.中间塔：位于输电线路的中间，用于分段支撑导线和绝缘子。

4.终端塔：用于接入电源或负载处，其结构和中间塔相似。

铁塔的结构铁塔主要由塔筒、平台、支架和地线组成。

1.塔筒：也称塔身，是铁塔的主体，主要用于支撑输电线路的导线和绝缘子。

2.平台：位于塔筒上部或中部，用于维修绝缘子。

3.支架：位于塔筒下部，主要用于支撑地线，保证电流安全通过地面。

4.地线：放置在支架上，与地面相连接，主要用于保护输电线路及其周围环境。

铁塔的工艺铁塔的制造工艺主要分为以下几个步骤：1.材料准备：根据设计要求，选用合适的材料进行加工。

2.焊接：采用电弧焊接或气体保护焊接技术将各种零部件进行连接，形成塔身。

3.热处理：对已焊接的塔身进行调质或正火处理，提高其耐腐蚀性和抗拉强度。

4.喷涂：对经过热处理的塔身进行喷涂，以防止腐蚀和氧化。

铁塔的制造工艺对塔的质量和稳定性有着至关重要的影响，一般来说，制造工艺越精细，铁塔的使用寿命就越长。

铁塔的注意事项1.铁塔的维护和检修要遵循相关规定，不得擅自操作。

2.铁塔在使用过程中应定期对其进行检查和维修，以保证其结构稳定性。

3.在选址和施工时，应考虑地形、地质等因素，确保铁塔的抗风稳定性和地震安全性。

4.根据铁塔的用途和要求，选用适当的材料进行制造和加工。

5.铁塔在使用过程中，应注意防止盗窃和损坏。

综上所述，铁塔是输电线路的核心组成部分，选择适当的铁塔类型和合理的施工方式，对于保障输电线路的安全稳定运行具有重要作用。

第一章常用国标及知识◎铁塔的专业知识1．输电线路铁塔的定意？在输电线路中，使导线之间、导地线之间、导地线和地面、建筑物之间保持一定安全距离的钢结构架。

450代分歧塔F 、跨越塔K 、换位塔H 、直线转角塔ZJ 。

在线路中的用途：直线塔：用于线路的直线部分，挂垂直绝缘子串。

转角塔：用于线路的转角处。

终端塔：设置在变电站前的线路终端。

耐张塔：用于线路比较重要的地点，用以限制线路事故和起锚固导线的作用，便于施工和检修。

挂耐张绝缘子串。

分歧塔：适用于双回路的分叉处。

跨越塔：设置在跨越较宽的河流和峡谷处。

换位塔：设置在线路中倒相用。

直线转角塔：设置在线路转向0～5度的转角处。

线路中同一基塔架设多于两组导线的线路叫多回路铁塔，并行的几组铁塔线路或同塔多回线路叫多回路线路。

9．铁塔导线排列方式分哪几类？铁塔导线排列方式分为：水平排列、三角排列。

10．铁塔的呼高是指哪段距离？铁塔的呼高是指下横担主材准线到塔脚板上平面之间的距离。

11．铁塔根开：铁塔根开是指铁塔腿部主材准线与塔脚板上平面交点之间的距离。

12. 基础根开：铁塔基础根开是指塔脚板中心线之间的距离。

13．塔用材料的材质？一般情况下采用的是碳素结构钢中的Q235和低合金高强度结构钢中的示该基杆塔的水平档距，杆塔两侧档距中导线弧垂最低点间的水平距离称为该基杆塔的垂直档距，两基塔相对于水平面的高度差叫高差。

水平档距是用于计算风对导线的荷载的，垂直档距是用于计算导线的垂直荷载用的，一般垂直档距大于水平档距。

18．什么叫挠度?在受力的情况下，杆塔顶部的偏移。

19．输电线路工程中，什么是紧凑型铁塔啊?一种多回路同塔架设紧凑型输电线路铁塔，它是由塔体、绝缘子串及变压器、电抗器、互感器、组合电器、断路器、隔离开关、电容器、避雷器、架空线路用复合绝缘子、盘形绝缘子、导地线、光缆、铁塔、电缆。

21．地线和横担长短分左转还是右转?长地线和短横担在转角内侧，短地线和长横担在转角外侧，右转横担以下脚钉排D腿，横担以上排A腿，左转横担以下排A腿横担以上排D腿。

铁塔基本知识（北京齐天盛达电力科技有限公司）。

第一节基本概念1.铁塔为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。

现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接。

塔上部件一般都采用热浸镀锌防腐。

2.输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。

3.铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。

4.多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。

塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。

5.档距两杆塔之间的距离称为两杆塔的档距。

第二节输电线路铁塔分类1.按铁塔在线路中的位置和作用分类（重要）1.1直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。

在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。

这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。

平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。

直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。

直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。

典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。

1.2跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。

通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。

第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。

现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。

2. 输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。

3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。

4. 多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。

塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。

5. 档距两杆塔之间的距离称为两杆塔的档距。

第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。

在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。

这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。

平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。

直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。

直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。

典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。

跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。

通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。

中国铁塔培训资料中国铁塔是国内最大的通信塔基础设施服务提供商之一，致力于为通信运营商提供全方位的塔基础设施服务。

为了提高员工的业务能力和专业知识，中国铁塔经常举办内部培训。

本培训资料将介绍中国铁塔的培训内容和培训方法，旨在帮助员工更好地理解中国铁塔的业务，并提高工作效率和服务质量。

一、培训内容1. 通信行业概述a. 通信行业的发展历程和现状b. 通信网络的基本组成和功能c. 通信行业的发展趋势和前景2. 中国铁塔公司介绍a. 公司的背景和发展历程b. 公司的主要业务和服务范围c. 公司的组织结构和运营模式3. 通信塔基础设施的构成与运维a. 通信塔的种类和功能b. 通信塔的基础设施组成和构造c. 通信塔的运维流程和安全管理4. 业务流程与工作流程a. 业务流程的概念和作用b. 工作流程的设计与改进c. 业务流程管理的重要性和方法5. 客户服务与沟通技巧a. 客户服务的基本原则和方法b. 沟通技巧的要点和技巧c. 解决客户问题的方法和策略二、培训方法1. 理论知识讲解员工将通过专家讲师的授课来学习通信行业的相关知识和中国铁塔公司的业务。

讲师将借助幻灯片、视频等多媒体工具进行知识讲解，以帮助员工更好地理解和消化所学知识。

2. 实际操作演练在培训过程中，员工将有机会进行实际操作演练，例如了解通信塔的构造和运维流程，学习如何进行业务流程管理等。

通过实际操作演练，员工能够更加深入地理解和掌握相关技能。

3. 学习小组讨论培训过程中，员工还将组成学习小组，进行讨论和交流。

通过小组讨论，员工可以互相借鉴和学习，加深对知识的理解，并提高解决问题的能力。

4. 考核评估培训结束后，员工将进行考核评估。

考核形式包括笔试、实际操作等，旨在检验员工对中国铁塔业务和知识的掌握程度，并发现问题和不足之处，进一步提高培训效果。

三、总结通过培训，中国铁塔的员工能够全面了解通信行业的发展和中国铁塔公司的业务，掌握通信塔基础设施的构成和运维方法，提高业务流程管理和客户服务的能力。
