铁塔制造知识点总结一、铁塔的概述铁塔是以角钢、工字钢、槽钢等优质钢材为原料，通过切割、折弯、焊接、热镀锌等工艺加工制造而成的具有一定高度的结构建筑物。
其主要作用是用于支撑电力线路、通讯设备、天线等设施，是电力和通讯领域的重要设备。
二、铁塔的制造工艺1. 设计制图：铁塔的制造首先需要进行结构设计和制图设计，根据实际需要确定铁塔的形状、尺寸、结构和材料等参数，制作出详细的施工图纸。
2. 钢材加工：选用优质的角钢、工字钢、槽钢等钢材作为原材料，根据设计图纸要求进行切割、折弯和成型等加工处理。
3. 焊接组装：对加工好的钢材进行焊接组装，在保证塔身结构强度和稳定性的同时，进行细致的工艺检查和工艺控制。
4. 热镀锌：完成焊接组装后，铁塔需要进行热镀锌处理，以增加塔身的抗腐蚀性能，延长使用寿命。
5. 终检包装：对镀锌完成的铁塔进行终检，包括外观检查、尺寸检验、质量抽检等，合格后进行包装和运输。
三、铁塔的主要类型1. 电力铁塔：用于支撑输电线路和变电设备，分为角钢塔、工字钢塔、悬垂塔、角钢悬垂塔等类型。
2. 通讯铁塔：用于安装通讯设备、天线等设施，通常采用工字钢或角钢为主要材料。
3. 穿管铁塔：主要用于地面广播电视、微波通讯等场所，具有较强的抗风性能和抗振性能。
四、铁塔的制造材料1. 角钢：角钢是一种常见的材料，具有较高的强度和稳定性，广泛用于电力铁塔的制造。
2. 工字钢：工字钢具有较好的刚性和稳定性，适用于需要支撑大型设备和重型设备的铁塔。
3. 槽钢：槽钢具有较好的承载能力和抗压性能，适用于特殊场合的铁塔制造。
4. 热镀锌钢板：热镀锌钢板具有良好的抗腐蚀性能，适用于需要长期在潮湿环境中使用的铁塔。
五、铁塔的质量控制1. 原材料检验：对所有原材料进行严格的质量抽检和化学成分分析，保证原材料的质量达到要求。
2. 工艺控制：在加工制造过程中，严格按照设计要求和工艺标准进行加工，避免出现质量问题。
3. 焊接质量控制：焊接是铁塔制造中关键的工艺环节，需要进行焊接接头的质量检查和焊接工艺的控制。
1000kV淮南－上海（皖电东送）输变电工程钢管塔制图统一规定中国电力工程顾问集团公司2009 年1 月批准：审核：李喜来编写：肖洪伟谢平段松涛侯中伟董建尧应建国目录一、图纸幅面尺寸 (1)二、图标与工程名 (1)三、图纸内容 (1)1．总图 (1)2．结构图 (1)四、图面一般规定 (9)1．比例 (9)2．线型和字体 (10)3．尺寸 (10)4．编号 (10)5．腿部与基础连接 (11)6．其它 (12)五、螺栓、脚钉和垫圈 (13)附图一：法兰螺栓布置示意图 (16)一、图纸幅面尺寸二、图标与工程名1．图标：图标采用各院规定图标。
2．工程名：1000kV淮南－上海（皖电东送）输变电工程3．图纸目录：图纸目录采用A4号图纸。
4．图纸编号：按各院规定执行，同一段结构需分几张图纸时，图名后加几分之几。
三、图纸内容1．总图（1）单线图以最高呼称高为基准，布置于总图的左边，由左向右按呼称高递减连续布置其它接腿。
塔身正侧面宽度不同或结构布置不同时，应分别绘制正侧面；（2）材料汇总表放在总图右上侧。
统计汇总材料应按各段结构图和不同呼称高分别进行，并按类别（钢管、角钢、钢板、法兰、插板、螺栓、脚钉、垫圈）、钢号（Q345、Q235）、规格（由大到小）顺序排列；（3）有关本塔特殊要求的说明。
2．结构图（1）结构图绘制以正面为主，上、下和侧面结构图，按展开法绘制，即上平面结构图采用俯视法，下平面结构图采用上仰视法，右侧面结构图采用右侧视图法。
长短腿结构的塔腿可只绘右侧结构部分；（2）各段结构图应绘制单线图，单线图比例为1:100，并放在结构图的左上角，并标注上、下口宽、垂直高、准线差尺寸和段号，如下图所示：（3）横担预拱值，可以根据实际外荷载通过计算决定，或按1/100悬臂长取整。
单线图中，预拱后的用实线表示，预拱前的用虚线表示，结构图以预拱后单线图为基准，如下图所示。
（4）结构图应明确表达各节点构造形式，以及本段与相应段的连接方式，法兰和插板均用代号表示，如下图所示。
华东院钢管塔（或角钢塔）制图及构造处理董建尧1、图面要求1）尽量采用1、2、3号图，尽量不采用0号图。
2）同一段结构需分几张图纸时，图名后加几分之几。
3）中文字型采用国标仿宋体，西文字型采用simplex.shx。
文字字高按照图面比例以协调美观为准。
文字高宽比用0.7。
4）其他制图的符号，如视图符号（1-1、A-A等）、折断符号（“”等）、线型、焊缝符号等要和整体图面及字高协调，不应太大或太小。
5）铁塔结构图轴线和构件的比例一般为1:15、1:20、1:30（轴线的比例可适当放大），节点大样图(或详图)为1:10或1:5。
标注详图或放大详图的比例时，应在详图或放大详图的下面画一条实线，注出采用的比例。
6）尺寸界线全部采用45度粗短斜线表示。
7）结构的几何三角尺寸采用相似型表示，图中字的书写方向见下图所示。
8）结构图中除螺栓、脚钉、垫圈外，所有构件均应编号；9）结构图中一般部件及型号用单圆圈（直径为7~8mm），主材用双圆圈（外圈直径13~14mm，内圈直径为11~12mm），总图及结构图中的段号用单圆圈（直径为9~10mm）。
10）图中正面、背面的构件编号不同时，应在编号圆圈内注明，用前、后、左、右中文字书写。
11）编号顺序先主材后斜材，从下至上，从左到右；先正面，再侧面，后剖面，最后为挂线部件或零部件(如垫块)。
（但允许插号）。
12）构件编号不应轻易改变，当有需要时，允许出现空号或采用后加A、B以示区分。
13）构件编号为“段号＋流水号”，如：1012表示第10段结构图的12号构件；当构件编号大于99时，构件的编号方式为“段号—序号”，如5-100，5-101为第5段的100号、101号构件。
14）剖面符号用1-1、2-2、3-3…，大样图符号用A、B、C…，且黑粗体。
15）材料表中的计量单位用“kg”、“mm”表示，单件重量保留2位小数，小计及合计重量保留1位小数。
16）材料表中的对齐方式：编号、数量采用中间对齐，规格、备注采用左对齐，长度、单重、小计采用右对齐。

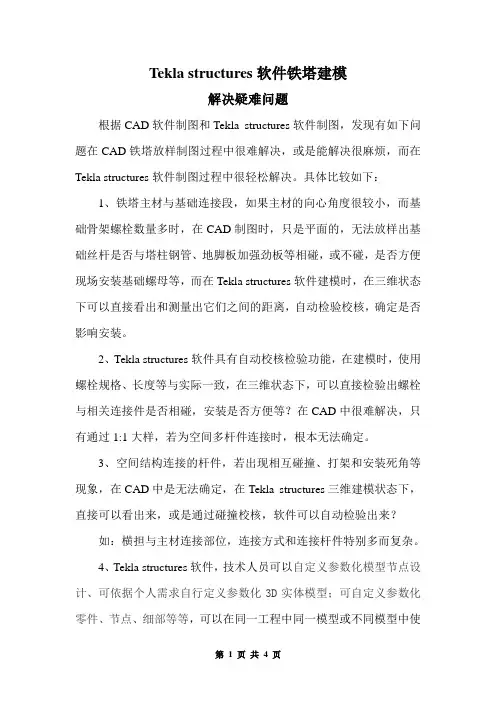

Tekla structures软件铁塔建模解决疑难问题根据CAD软件制图和Tekla structures软件制图，发现有如下问题在CAD铁塔放样制图过程中很难解决，或是能解决很麻烦，而在Tekla structures软件制图过程中很轻松解决。
具体比较如下：1、铁塔主材与基础连接段，如果主材的向心角度很较小，而基础骨架螺栓数量多时，在CAD制图时，只是平面的，无法放样出基础丝杆是否与塔柱钢管、地脚板加强劲板等相碰，或不碰，是否方便现场安装基础螺母等，而在Tekla structures软件建模时，在三维状态下可以直接看出和测量出它们之间的距离，自动检验校核，确定是否影响安装。
2、Tekla structures软件具有自动校核检验功能，在建模时，使用螺栓规格、长度等与实际一致，在三维状态下，可以直接检验出螺栓与相关连接件是否相碰，安装是否方便等？在CAD中很难解决，只有通过1:1大样，若为空间多杆件连接时，根本无法确定。
3、空间结构连接的杆件，若出现相互碰撞、打架和安装死角等现象，在CAD中是无法确定，在Tekla structures三维建模状态下，直接可以看出来，或是通过碰撞校核，软件可以自动检验出来？如：横担与主材连接部位，连接方式和连接杆件特别多而复杂。
4、Tekla structures软件，技术人员可以自定义参数化模型节点设计、可依据个人需求自行定义参数化3D实体模型；可自定义参数化零件、节点、细部等等，可以在同一工程中同一模型或不同模型中使用参数化节点，大大提高了建模的效率和准确度，避免了同样的零件重复绘图。
如：1000KV皖电东送钢管塔工程的标准节点:带颈法兰盘、U型端头插板、X型端头插板、C型端头插板以及相同形状的节点等。
5、大跨越铁塔的井道旋转走梯、塔面旋转爬梯、走道及其内外栏杆连接处，连接面特别复杂，用CAD进行平面放样很难完成，但在Tekla structures三维中很方便就能解决相互的连接关系。
典型特殊结构铁塔的投影展开放样图6---1 铁塔腿部v 形面局部投影展开放样示意图图6---11、用投影法求作地线架支撑杆的开合角（无坡身）这种投影方法是在未展开的投影图上进行的，这个图6—2 可以按着一定的比例缩小后制出。
下面图6—2 是简化后的投影图及投影法。
图6---2 地线架支撑杆的开合角（无坡身）左边的角钢是开角，其作图顺序是1. 2. 3. 4. 5.右边的角钢是合角，其作图顺序是1’,2’,3’,4’,5’.２、地线架支撑杆的开合角（有坡身）用投影法求作有坡度身段，就是指身段具有一定的坡度，作图条件与作图步骤顺序与第一节相同。
但左边的角钢是合角，其作图的步骤见图6—4中的1. 2. 3. 4;而右边的角钢是开角，其作图步骤见图６—3中的1’,2’,3’,4’.图6---3 地线架支撑杆的开合角投影图（有坡身）３、用投影法求作用投影法求作导线横担上弦的开合角（有坡身）有坡度身段横担上弦的开合角的作图条件同第一节。
左边的角钢是开角，其作图步骤见图6—4 中的1. 2. 3. 4; 右边的角钢是合角。
如果当合角角度小到不能穿螺栓的程度时,就应采取扭曲，即扭肢。
右边的作图步骤是1’,2’,3’,4’。
A角即是合角的角度，也是扭曲的角度。
图 6—4 导线横担上弦杆的开合角（有坡身）４、塔腿v面的展开（之一）在图6—5上取点B，作水平线P与主角钢背交于E向上作水平线，取EF=BE=a，这时BF=a2,B’’B’=BF=2作为V面上控制口．V面边长为l，尚未展开的V面已形成B’B’’0’.在过点B作垂线交于A和A’，其中A’位于V面中心线上，过A’作A’B的垂线Z，取A’’’’n=AB=S,此时，∠AnA为46就是正面与V面的夹角，边的46再加上90等于136就是V面横材的真实垂直于曲线的弯曲角度。
此时塔腿斜材的真实截面已出现，把nm边展开到1~4线上去，1,3,4线分别是n,k,m的展开位而n的投影为2线。
华东院钢管塔（或角钢塔）制图及构造处理董建尧1、图面要求1）尽量采用1、2、3号图，尽量不采用0号图。
2）同一段结构需分几张图纸时，图名后加几分之几。
3）中文字型采用国标仿宋体，西文字型采用simplex.shx。
文字字高按照图面比例以协调美观为准。
文字高宽比用0.7。
4）其他制图的符号，如视图符号（1-1、A-A等）、折断符号（“”等）、线型、焊缝符号等要和整体图面及字高协调，不应太大或太小。
5）铁塔结构图轴线和构件的比例一般为1:15、1:20、1:30（轴线的比例可适当放大），节点大样图(或详图)为1:10或1:5。
标注详图或放大详图的比例时，应在详图或放大详图的下面画一条实线，注出采用的比例。
6）尺寸界线全部采用45度粗短斜线表示。
7）结构的几何三角尺寸采用相似型表示，图中字的书写方向见下图所示。
8）结构图中除螺栓、脚钉、垫圈外，所有构件均应编号；9）结构图中一般部件及型号用单圆圈（直径为7~8mm），主材用双圆圈（外圈直径13~14mm，内圈直径为11~12mm），总图及结构图中的段号用单圆圈（直径为9~10mm）。
10）图中正面、背面的构件编号不同时，应在编号圆圈内注明，用前、后、左、右中文字书写。
11）编号顺序先主材后斜材，从下至上，从左到右；先正面，再侧面，后剖面，最后为挂线部件或零部件(如垫块)。
（但允许插号）。
12）构件编号不应轻易改变，当有需要时，允许出现空号或采用后加A、B以示区分。
13）构件编号为“段号＋流水号”，如：1012表示第10段结构图的12号构件；当构件编号大于99时，构件的编号方式为“段号—序号”，如5-100，5-101为第5段的100号、101号构件。
14）剖面符号用1-1、2-2、3-3…，大样图符号用A、B、C…，且黑粗体。
15）材料表中的计量单位用“kg”、“mm”表示，单件重量保留2位小数，小计及合计重量保留1位小数。
16）材料表中的对齐方式：编号、数量采用中间对齐，规格、备注采用左对齐，长度、单重、小计采用右对齐。
铁塔概念角钢相关：心线：螺栓孔布置在角钢肢的一条直线上，这条直线称之为心线又叫准线。
楞线：角钢外皮相交的直线，又称角钢背或角钢劲线。
楞点：构成角钢楞线的两个端点。
楞线侧：在角钢肢平面内，心线向楞线的方向为楞线侧。
肢边侧：在角钢肢平面内，心线向楞线的反方向为肢边侧，又叫肢翼侧。
轧制边：如下图1所示。
切角边：如下图1所示。
图1图2图3心距：在角钢肢平面内，楞线与心线之间的垂直距离，又叫准距。
（见图2）间距：在角钢肢平面内，同一准线上相邻两螺栓孔中心之间的距离。
（见图2）端距：在角钢肢平面内，角钢端头与首个螺栓孔中心之间的距离。
（见图2）轧制边距：准线与轧制边之间的距离。
（见图3）切角边距：螺栓孔中心与切角边之间的距离。
（见图3）重心线：角钢两个截面的重力作用点的连线就是重心线，一般认为角钢1/2准线处即为其近似重心线。
切角：为防止角钢碰撞，将角钢端头一肢切去一角的工艺。
切肢：在角钢端头处，两肢同时被一平面切割形成的缺口或一肢被整个切去的工艺。
制弯：把角钢或板进行弯曲处理的工艺。
分冷曲和热曲，热曲又称之为火曲。
压扁：把角钢某处两肢压在一起的工艺。
开角：使角钢两肢夹角大于900的工艺，又叫开肢。
合角：使角钢两肢夹角小于900的工艺，又叫合肢。
铲背：去除角钢外楞直角的工艺，又叫铲棱。
清根：去除角钢内圆弧变为直角的工艺，又叫铲心或去弧。
正头：在图纸中，标注角钢为“＋数”，就为正头（如下图中317角钢，注：315角钢与310角钢也为正头，因为是常规不进行标注，它们这时的正头是标准端距如315＃角钢螺栓为M20，则正头为30mm，310角钢螺栓为M16，则正头为25mm）。
负头：在图纸中，标注角钢为“－数”，就为负头（如下图中318、311、205角钢）。
端连接：角钢上的首个螺栓孔位于各角钢心线交点处的情况称为端连接（如上图中315、310角钢）。
图4 图5专用名词：1、V面：一个塔脚上连的两根斜材组成的一个视图面称之为“V”面隔面：两根材展开组成的面，在机械制图上称之为剖面图。
1000kV输电线路工程铁塔制图与构造规定（审核稿）中国电力工程顾问集团西北电力设计院中国电力工程顾问集团中南电力设计院中国电力工程顾问集团东北电力设计院2013 年 5 月目录前言 0（一）通用部分 01 图纸一般规定 (1)1.1 图纸幅面 (1)1.2 图标、图号及图纸会签 (1)1.3 计量单位 (2)1.4 比例 (2)1.5 线型和字体 (2)1.6 尺寸 (3)1.7 构件标志 (4)1.8 构件编号 (4)1.9 其它 (5)2 图纸内容 (6)2.1 总图 (6)2.2 结构图 (7)3 一般构造规定（通用部分） (10)3.1 一般要求 (10)3.2 螺栓、脚钉和垫圈 (10)3.3 安全措施附件 (16)3.4 塔身预留孔设置 (20)3.5 腿部与基础的连接 (21)（二）角钢塔部分 (23)1 角钢塔构造规定 (24)2 施工孔及附件设置 (28)2.1 架线安装施工孔设置 (28)2.2 组塔吊装施工孔设置 (35)3 地脚螺栓规格和分布尺寸 (37)（三）钢管塔部分 (40)1 钢管塔构造规定 (41)2 施工孔及附件设置 (44)3 附件一：法兰螺栓布置示意图 (50)4 附件二：钢管塔加工说明 (51)前言根据国家电网公司交流建设部印发《浙北～福州、雅安～武汉特高压交流线路工程杆塔设计联络会议纪要》的要求，为统一1000kV交流线路工程铁塔制图原则，进一步提升施工详图设计质量，特制定此文件。
本文件总结了1000kV交流试验示范工程和1000kV皖电东送工程的设计及施工经验，并吸取了近年来新技术、新材料的应用成果，对1000kV交流线路铁塔施工图的图面、图纸内容，铁塔构造、施工用孔及附件设置等进行了规定。
本文件未提及的内容，应参考《输电线路铁塔制图和构造规定》（DL/T 5442-2010）执行。
（一）通用部分1 图纸一般规定1.1 图纸幅面注：1、建议尽量不采用0＃图纸；其他图纸不得加宽，不宜加长。
国家电网公司110~500kV输电线路典型设计铁塔制图和构造规定（试行版）输电线路典型设计工作组2006年06月23日目录一.图纸幅面尺寸注：1、建议尽量不采用0＃图纸；2、1＃、2＃、3＃图不宜加宽，可按(长边/8)的倍数加长，最长不超过1931mm；3、4＃、5＃图不得加长和加宽，5＃图用于手册；4、选用图纸幅面时，同册图纸宜以一种规格的图幅为主，尽可能不要大小图幅混用。
二.图标与工程名1．图标图标采用以下两种形式：（样本见图框的DWG文件）图 2.1 大图标格式图 2.2 小图标格式图标统一放在图纸右下角。
设计院签署设计、校核、审核和批准，制图公司签署制图和校核。
校核栏内设计院签署在前，制图公司签署在后。
2．结构图册及塔名5A-ZM1 ZM1直线塔总图及材料汇总表5A-J1 J1转角塔结构图5A-ZBC1 ZBC1直线塔结构图5D-SZ1 SZ1双回路直线塔结构图5D-SJ1 SJ1双回路转角塔结构图5D-SZC1 SZC1双回路直线塔结构图3．工程名： 110~500kV输电线路典型设计4．图纸名称：5A-ZBC1直线塔地线支架结构图①5A-ZBC1直线塔中导横担结构图②5A-ZBC1直线塔边导横担架结构图③5A-ZBC1直线塔上曲臂结构图④5A-ZBC1直线塔下曲臂结构图⑤5A-ZBC1直线塔塔身结构图⑥5A-ZBC1直线塔腿部结构图⑦5D-SZ1双回路直线塔地线支架结构图①5D-SZ1双回路直线塔上导横担结构图②5D-SZ1双回路直线塔中导横担结构图③5D-SZ1双回路直线塔下导横担结构图④5D-SZ1双回路直线塔塔身结构图⑤5．图纸目录：图纸目录采用A4号图纸，格式如图2.3所示。
图2.3 目录格式6．图纸编号： 5A-ZBC1-XX5A-J1-XX总图及材料汇总表编号为 01同一段结构需要分几张图纸时，编号后加几分之几。
三.图纸内容1.总图1)单线图以最高呼称高为基准，布置于总图的左边，由左向右按呼称高递减连续布置其它接腿。
华东院钢管塔（或角钢塔）制图及构造处理董建尧1、图面要求1）尽量采用1、2、3号图，尽量不采用0号图。
2）同一段结构需分几张图纸时，图名后加几分之几。
3）中文字型采用国标仿宋体，西文字型采用simplex.shx。
文字字高按照图面比例以协调美观为准。
文字高宽比用0.7。
4）其他制图的符号，如视图符号（1-1、A-A等）、折断符号（“”等）、线型、焊缝符号等要和整体图面及字高协调，不应太大或太小。
5）铁塔结构图轴线和构件的比例一般为1:15、1:20、1:30（轴线的比例可适当放大），节点大样图(或详图)为1:10或1:5。
标注详图或放大详图的比例时，应在详图或放大详图的下面画一条实线，注出采用的比例。
6）尺寸界线全部采用45度粗短斜线表示。
7）结构的几何三角尺寸采用相似型表示，图中字的书写方向见下图所示。
8）结构图中除螺栓、脚钉、垫圈外，所有构件均应编号；9）结构图中一般部件及型号用单圆圈（直径为7~8mm），主材用双圆圈（外圈直径13~14mm，内圈直径为11~12mm），总图及结构图中的段号用单圆圈（直径为9~10mm）。
10）图中正面、背面的构件编号不同时，应在编号圆圈内注明，用前、后、左、右中文字书写。
11）编号顺序先主材后斜材，从下至上，从左到右；先正面，再侧面，后剖面，最后为挂线部件或零部件(如垫块)。
（但允许插号）。
12）构件编号不应轻易改变，当有需要时，允许出现空号或采用后加A、B以示区分。
13）构件编号为“段号＋流水号”，如：1012表示第10段结构图的12号构件；当构件编号大于99时，构件的编号方式为“段号—序号”，如5-100，5-101为第5段的100号、101号构件。
14）剖面符号用1-1、2-2、3-3…，大样图符号用A、B、C…，且黑粗体。
15）材料表中的计量单位用“kg”、“mm”表示，单件重量保留2位小数，小计及合计重量保留1位小数。
16）材料表中的对齐方式：编号、数量采用中间对齐，规格、备注采用左对齐，长度、单重、小计采用右对齐。
国家电网公司110~500kV输电线路典型设计铁塔制图和构造规定（正式版）输电线路典型设计工作组2006年06月18日目录一.图纸幅面尺寸 (2)二.图标与工程名 (2)三.图纸内容 (4)四.铁塔构造 (5)五.图面一般规定 (11)六.常用图型式 (15)七.螺栓、角钉、垫圈规格表 (17)八.工艺符号说明 (17)九.塔脚板型式 (18)十.插入式基础型式 (20)十一.铁塔加工统一说明 (20)一.图纸幅面尺寸注：1、建议尽量不采用0＃图纸；2、1＃、2＃、3＃图不宜加宽，可按(长边/8)的倍数加长，最长不超过1931mm；3、4＃、5＃图不得加长和加宽，5＃图用于手册；4、选用图纸幅面时，同册图纸宜以一种规格的图幅为主，尽可能不要大小图幅混用。
二.图标与工程名1．图标图标采用以下两种形式：（样本见图框的DWG文件）图 2.1 大图标格式图 2.2 小图标格式图标统一放在图纸右下角。
设计院签署设计、校核、审核和批准，制图公司签署制图和校核。
校核栏内设计院签署在前，制图公司签署在后。
2．结构图册及塔名5A-ZM1 ZM1直线塔总图及材料汇总表5A-J1 J1转角塔结构图5A-ZBC1 ZBC1直线塔（长短腿）结构图5D-SZ1 SZ1双回路直线塔结构图5D-SJ1 SJ1双回路转角塔结构图5D-SZC1 SZC1双回路直线塔(长短腿) 结构图3．工程名： 110~500kV输电线路典型设计4．图纸名称：5A-ZBC1直线塔地线支架结构图①5A-ZBC1直线塔中导横担结构图②5A-ZBC1直线塔边导横担架结构图③5A-ZBC1直线塔上曲臂结构图④5A-ZBC1直线塔下曲臂结构图⑤5A-ZBC1直线塔塔身结构图⑥5A-ZBC1直线塔腿部结构图⑦5D-SZ1双回路直线塔地线支架结构图① 5D-SZ1双回路直线塔上导横担结构图②5D-SZ1双回路直线塔中导横担结构图③5D-SZ1双回路直线塔下导横担结构图④5D-SZ1双回路直线塔塔身结构图⑤5．图纸目录：图纸目录采用A4号图纸，格式如图2.3所示。
