铁塔制图和构造规定分为：75规程，97规程，国家电网公司110~500kV输电线路典型设计（05规程）规程中有些经常碰到的一些常识，我们必需要知道的有如下：在放样之前，我们要选择好规程，我们可以看加工说明来进行选择并修改规程中的准距表。
如：查看铁塔结构加工统一说明中此说有：如：XX: 结构图中图面内的图例、代号等在说明中未提及之处，均按《送电线路铁塔制图和构造规定》（DLGJ 136-1997）中的要求执行。
在TWSOLID铁塔放样软件中，此时我们可以选97规程，并按加工说明中的准距表修改當前工程的规程表并保存。
1:三个规程的主要区别，我们最常见的是各类型角钢准线的不同。
在最后具体讲他们之间的区别。
2:视图问题：1) 结构图绘制以正面为主，上、下和侧面结构图，按展开法绘制，即上平面结构图采用俯视法，下平面结构图采用上仰视法，右侧面结构图采用右侧视图法。
长短腿结构的塔腿可只绘右侧结构部分；各段结构图应绘制单线图，单线图比例为1：100，并放在结构图的左上角，并标注上、下口宽、垂直高、准线差尺寸和段号。
3.1) 构件接头采用对接；不同规格的构件对接时，应以外边缘对齐，接头螺栓排列在各自准线上主材接头设置在节点时，上、下段斜材的准线应交于各自主材准线（如铁塔瓶口、塔身变坡处）制弯构件，选择顺序应为连接板、短构件、长构件，火曲线与连接构件边缘距离设定为10mm2) 热镀锌构件长度不宜超过12米，L100以下角钢构件长度不宜超过9米，宽度不宜超过0.75米；3) 横担悬臂部分超过3米以上应采用预拱，预拱值一般可取横担悬臂长度的1/100~150，具体值可根据实际外荷载在无风情况下的验算查看其位移（*.DIS文件）确定；4) 塔腿各主材应设置一个接地孔（孔径17.5mm），距基础顶面距离为500~1000mm；地线支架上设置一个引流孔（孔径17.5mm）5) 主材螺栓接头螺栓排列，应按左高右低布置内外包钢，角钢内外贴板，接头问题1) 构件接头采用螺栓连接；2) 两角钢间隙采用10mm；3) 接头为单剪连接时，采用外包角钢，外包角钢的宽度应比被连接角钢肢宽大一级（长细比在80以下时，外包角钢肢厚再大一级），被连接角钢规格不同时，应取其小的规格；4) 接头为双剪连接时，采用内包角钢外贴板，内包角钢和外贴板的面积和宜不小于被连接角钢面积的1.3倍，下表中推荐了内包角钢及外贴板应用的最小规格，如外贴板的宽度为准线间距加两倍的边距之和大于给定值，则按实际宽度取用；5) L140以上规格的角钢宜采用双包连接；编号1) 结构图中除螺栓、脚钉、垫圈外，所有构件均应编号；2) 编号顺序先主材后斜材，从下至上，从左到右；先正面，再侧面，后剖面，最后为挂线部件或零部件(如垫块)。

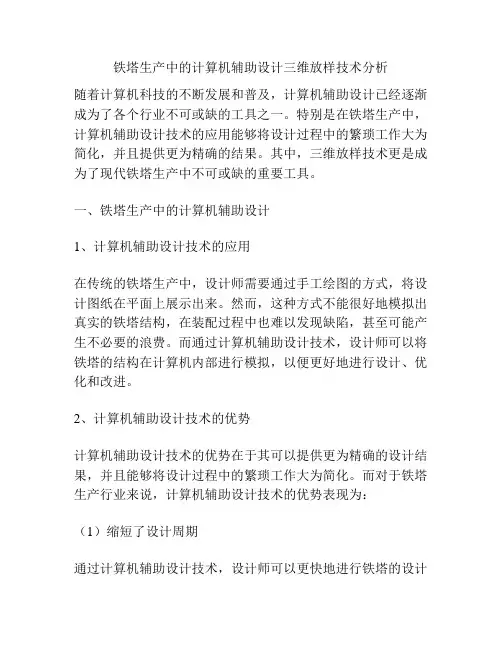

铁塔生产中的计算机辅助设计三维放样技术分析随着计算机科技的不断发展和普及，计算机辅助设计已经逐渐成为了各个行业不可或缺的工具之一。
特别是在铁塔生产中，计算机辅助设计技术的应用能够将设计过程中的繁琐工作大为简化，并且提供更为精确的结果。
其中，三维放样技术更是成为了现代铁塔生产中不可或缺的重要工具。
一、铁塔生产中的计算机辅助设计1、计算机辅助设计技术的应用在传统的铁塔生产中，设计师需要通过手工绘图的方式，将设计图纸在平面上展示出来。
然而，这种方式不能很好地模拟出真实的铁塔结构，在装配过程中也难以发现缺陷，甚至可能产生不必要的浪费。
而通过计算机辅助设计技术，设计师可以将铁塔的结构在计算机内部进行模拟，以便更好地进行设计、优化和改进。
2、计算机辅助设计技术的优势计算机辅助设计技术的优势在于其可以提供更为精确的设计结果，并且能够将设计过程中的繁琐工作大为简化。
而对于铁塔生产行业来说，计算机辅助设计技术的优势表现为：（1）缩短了设计周期通过计算机辅助设计技术，设计师可以更快地进行铁塔的设计与修改，从而大大缩短了设计周期。
（2）提高了设计准确度由于计算机辅助设计技术可以提供更为精确的设计结果，并且可以对设计结果进行多次验证，从而大大提高了设计的准确度和质量。
（3）降低了设计成本通过掌握计算机辅助设计技术，设计师可以更好地在设计过程中掌控成本，从而减轻了铁塔生产企业的经济负担。
二、三维放样技术在铁塔生产中的应用1、三维放样的概念三维放样，即将三维模型转化成平面模型的过程。
三维模型通常由三维软件绘制而成，而平面模型则是用于实际生产的具体图纸。
三维放样技术可以帮助设计师将铁塔的三维结构转化为平面结构，在设计、校验、制造和安装方面都提供了极大的方便。
2、三维放样技术的优势三维放样技术的优势在于，它可以准确地模拟出铁塔的三维结构，并将其转化为可实际制造的平面模型。
在铁塔生产过程中，三维放样技术的优势表现为：（1）提高了生产效率通过使用三维放样技术，设计师可以更快地进行铁塔设计，并将其转化为可实际制造的平面模型。

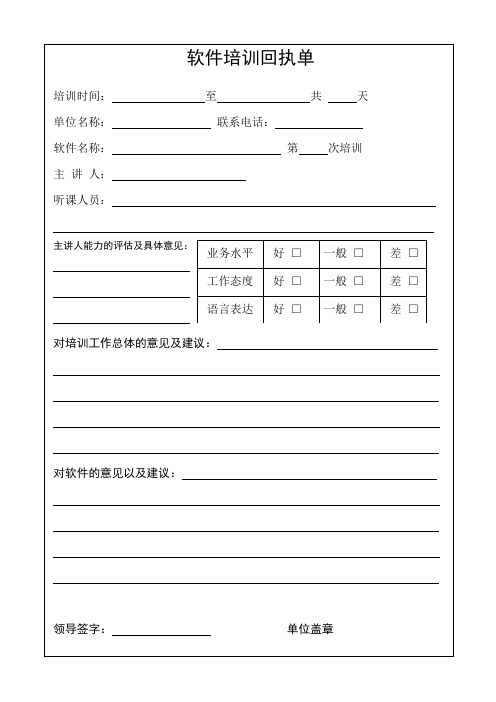

培训回执单一次培训必须进行的讲解：1、了解：铁塔生产常识、初学者应掌握的概念。
2、讲解：TMA软件各命令、全部培训文档、绘图操作，要求基本掌握。
3、说明书常见典型构造部分，各小节都要认真讲解。
4、讲解：空间切角切肢、特殊准距、挂线板。
5、讲解：角钢及板的NC数据的生成，应用。
6、典型双回鼓型塔（例如：7850、7851）7、上字型塔，干字型塔（例如：7733、7738）8、酒杯、猫头塔头部构造设计9、重点讲解：培训文档工作原理部分。
10、讲解：典型猫头塔（例如：788、7810；7815）、典型酒杯塔（例如：7818）11、讲解：垂直塔身、直横担、捏口横担、高低腿、多接腿12、讲解：板上加板、火曲钢板（包括L型连接板）、用平面切割钢板13、讲解：板交于角钢里皮、射线角钢交于主材楞线、变坡处的三面板设计14、讲解：构件编辑器各命令、各种工具应用（如空间直线求交等）15、讲解：【设计参数】掌握其中每项内容的具体含义16、讲解：网络版用户的网络协同操作培训达到目的：1、熟知TMA设计操作流程，熟练掌握设计操作技巧（比如对称）；2、能够独立进行双回鼓型、上字型、，干字型塔的放样工作。
3、掌握TMA放样设计思路、螺栓插孔等，加强自学能力4、掌握如何生成角钢及板的NC数据5、灵活掌握及运用各种工具的操作，熟练使用【设计参数】内容6、理解TMA工作原理，掌握特殊构造的设计方法及技巧7、能够独立进行猫头型、酒杯型塔的放样工作。
8、拓宽设计思路，遵循设计原理及TMA工作原理达到独立完成放样工作（如成功放样以前没放过或全新塔型）以上内容，已有培训老师：进行了讲解，我们已经达到了培训目的。
学生签名：负责人签名：。
第一章铁塔概述第一节基本概念1。
为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。
现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等),基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。
2。
输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。
3。
铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。
4. 多接腿铁塔受地形地物地段的影响,铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。
塔型中出现的这些长短级别不同的接腿称为多接腿铁塔.5。
档距两杆塔之间的距离称为两杆塔的档距。
第二节输电线路铁塔分类1。
按铁塔在线路中的位置和作用分类（重要）1。
1 直线塔：用“Z”表示,直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。
在一条输电线路中，直线塔占了很大的比重,一般约占全线路铁塔总数的80％左右。
这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。
平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。
直线塔的绝缘子串有单联悬垂、双联悬垂和“V"形悬垂三种。
直线塔总体要比同线路的承力塔较高，塔身坡度较小,塔材较小,节点螺栓较少,塔体较轻。
典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。
1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路.通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多,一般塔高都在50米~250米之间,构造也比较复杂。

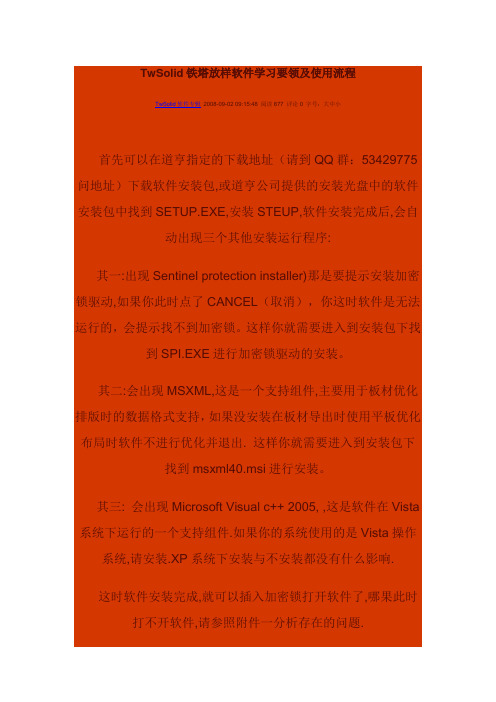

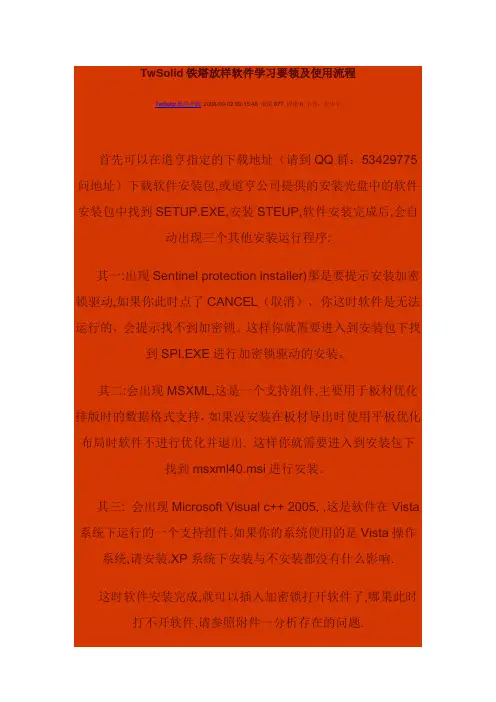

TwSolid铁塔放样软件学习要领及使用流程TwSolid软件专辑2008-09-02 09:15:48 阅读877 评论0 字号：大中小首先可以在道亨指定的下载地址（请到QQ群：53429775问地址）下载软件安装包,或道亨公司提供的安装光盘中的软件安装包中找到SETUP.EXE,安装STEUP,软件安装完成后,会自动出现三个其他安装运行程序:其一:出现Sentinel protection installer)那是要提示安装加密锁驱动,如果你此时点了CANCEL（取消），你这时软件是无法运行的，会提示找不到加密锁。
这样你就需要进入到安装包下找到SPI.EXE进行加密锁驱动的安装。
其二:会出现MSXML,这是一个支持组件,主要用于板材优化排版时的数据格式支持，如果没安装在板材导出时使用平板优化布局时软件不进行优化并退出. 这样你就需要进入到安装包下找到msxml40.msi进行安装。
其三: 会出现Microsoft Visual c++ 2005, ,这是软件在Vista 系统下运行的一个支持组件.如果你的系统使用的是Vista操作系统,请安装.XP系统下安装与不安装都没有什么影响.这时软件安装完成,就可以插入加密锁打开软件了,哪果此时打不开软件,请参照附件一分析存在的问题.软件安装后在安装目录下主要有三个执行程系: .Align.exe (角钢串心口宽计算程序) ，主要用于铁塔的口宽计算，验证设计院的图纸是否有口宽是否存在问题,具体的使用方法详见使用方法详见：/blog/static/5141115420088295117772TwSolid.EXE (三维建模主程序),主要用于铁塔放样的三维建模,模拟铁塔的组装,是软件的核心,主要的学习.TwMachining.exe (工艺卡生成程序),主要用于输出是辅助于TwSolid程序，输出角钢和钢板工艺卡片及打印的一个软件.安装目录中的文件主要介绍你可以点桌面TWSOLID图标,右键-属性-查看目标就可以看到安装后的目录.BMP :软件中提示的图片目录，Default中的是默认的系统配置保存文件，如果要恢复到系统配置,只要将此内文件复制出来覆盖同级目录中的twmachiningoptions.xml TwSolidOptions.xml文件，同级目录中的此二个文件为当前TWSOLID,twmachining二个程序中的工具-配置选项设置保存后的文件。

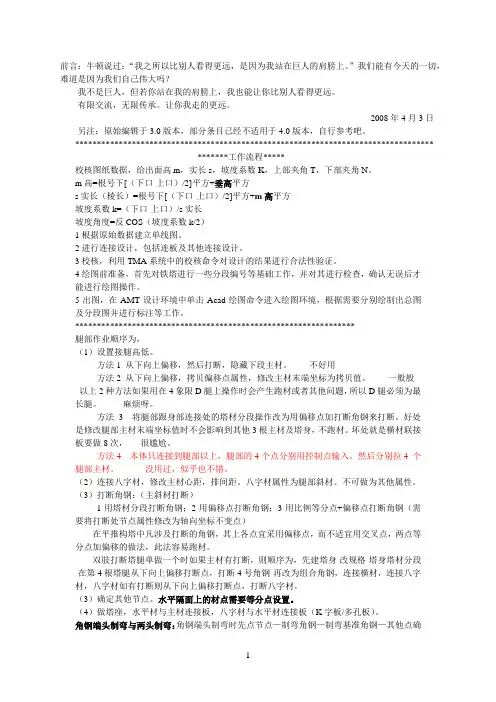

前言：牛顿说过：“我之所以比别人看得更远，是因为我站在巨人的肩膀上。
”我们能有今天的一切，难道是因为我们自己伟大吗？我不是巨人，但若你站在我的肩膀上，我也能让你比别人看得更远。
有限交流，无限传承。
让你我走的更远。
2008年4月3日另注：原始编辑于3.0版本，部分条目已经不适用于4.0版本，自行参考吧。
*****************************************************************************************工作流程*****校核图纸数据，给出面高m，实长s，坡度系数K，上部夹角T，下部夹角N。
m高=根号下[（下口-上口）/2]平方+垂高平方s实长（棱长）=根号下[（下口-上口）/2]平方+m高平方坡度系数k=（下口-上口）/s实长坡度角度=反COS（坡度系数k/2）1根据原始数据建立单线图。
2进行连接设计，包括连板及其他连接设计。
3校核，利用TMA系统中的校核命令对设计的结果进行合法性验证。
4绘图前准备，首先对铁塔进行一些分段编号等基础工作，并对其进行检查，确认无误后才能进行绘图操作。
5出图，在AMT设计环境中单击Acad绘图命令进入绘图环境，根据需要分别绘制出总图及分段图并进行标注等工作。
****************************************************************腿部作业顺序为，（1）设置接腿高低。
方法1 从下向上偏移，然后打断，隐藏下段主材。
不好用方法2 从下向上偏移，拷贝偏移点属性，修改主材末端坐标为拷贝值。
一般般以上2种方法如果用在4象限D腿上操作时会产生跑材或者其他问题，所以D腿必须为最长腿。
麻烦呀。
方法3 将腿部跟身部连接处的塔材分段操作改为用偏移点加打断角钢来打断。
好处是修改腿部主材末端坐标值时不会影响到其他3根主材及塔身，不跑材。
坏处就是横材联接板要做8次，很尴尬。
铁塔绘图及放样软件初学者需掌握的概念一、铁塔构造1、基本构造1.构件接头采用对接；2.不同规格的构件对接时，应以外边缘对齐，接头螺栓排列在各自准线上；3.主材接头设置在节点时，上、下段斜材的准线应交于各自主材准线（如铁塔瓶口、塔身变坡处），如图4.1所示：图4.1 铁塔瓶口处准线4.构图示意焊接构件应以斜材重心线交于主材的重心线；5.斜材与主材准线相交方式，应按下列方法确定：1. 所有斜材和辅助材以角钢基准线构图；2. 主材为单排螺栓时，主材以基准线构图，即主、斜材以基准线相交，如图4.2所示：3. 主材为双排螺栓时，主材以第一排准线构图，即斜材基准线交于主材第一排准线，图4.3所示：4. 主材为组合角钢时，斜材准线交于主材中心，如图4.4所示；图4.2 主材单排准线构图示意 图4.3 主材双排准线构图示意图4.4 主材为组合角钢构图示意注：1、用两个以下螺栓连接的斜材与补助材，宜直接连于主材，不使用节点板连接；2、制弯构件，选择顺序应为连接板、短构件、长构件，火曲线与连接构件边缘距离设定为10mm；3、热镀锌构件长度不宜超过12米，L100以下角钢构件长度不宜超过9米，宽度不宜超过0.75米；4、横担悬臂部分超过3米以上应采用预拱，预拱值一般可取横担悬臂长度的1/100~150，具体值可根据实际外荷载在无风情况下的验算查看其位移（*.DIS文件）确定；5、塔腿各主材的右侧应设置一个接地孔（孔径17.5mm），距基础顶面距离为500~1000mm；地线支架上设置一个引流孔（孔径17.5mm）。
2、螺栓排列角钢准线注：1、根据需要，角钢准线需多排，则标出准线位置。
2、当采用多排准线时，螺栓间距必须满足2.5倍的螺栓直径。
3、括号内数字用于当其他构件与本角钢搭接而螺栓边距不足时，在搭接位置上的螺栓孔可使用的准线值，当采用括号内准线值时，需在结构图中标注。
螺栓间距、边距按下表：主材螺栓接头螺栓排列，应按左高右低布置，见图4.5和图4.6所示：图4.5 单角钢接头螺栓图 4.6 双角钢接头螺栓包钢板及包角钢的注记形式见图4.7：图4.7 包角钢视图 3、接头1、构件接头采用螺栓连接；2、两角钢间隙采用10mm ；3、接头为单剪连接时，采用外包角钢，外包角钢的宽度应比被连接角钢肢宽大一级（长细比在80以下时，外包角钢肢厚再大一级），被连接角钢规格不同时，应取其小的规格；4、接头为双剪连接时，采用内包角钢外贴板，内包角钢和外贴板的面积和宜不小于被连接角钢面积的1.3倍，下表中推荐了内包角钢及外贴板应用的最小规格，如外贴板的宽度为准线间距加两倍的边距之和大于给定值，则按实际宽度取用；5、 L140以上规格的角钢宜采用双包连接；67、主材接头螺栓数量每端不得少于6个；斜材接头螺栓数量每端不得少于4个；主材的包钢接头应保证一定的长度，最远端两个螺栓的距离取值如图4.8所示：图4.8接头连接要求8、交叉斜材若需开断，开断位置宜设在交叉点的上部，应与主材接头不在同一个断面。
第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。
现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。
2. 输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。
3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。
4. 多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。
塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。
5. 档距两杆塔之间的距离称为两杆塔的档距。
第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。
在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。
这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。
平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。
直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。
直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。
典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。
1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。
通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。
铁塔绘图及放样软件初学者需掌握的概念
（暂行、欢迎指出错误之处。
）
角钢相关：
心线：螺栓孔布置在角钢肢的一条直线上，这条直线称之为心线又叫准线。
楞线：角钢外皮相交的直线，又称角钢背或角钢劲线。
楞点：构成角钢楞线的两个端点。
楞线侧：在角钢肢平面内，心线向楞线的方向为楞线侧。
肢边侧：在角钢肢平面内，心线向楞线的反方向为肢边侧，又叫肢翼侧。
轧制边：如下图1所示。
切角边：如下图1所示。
图1
图2
图3
心距：在角钢肢平面内，楞线与心线之间的垂直距离，又叫准距。
（见图2）
间距：在角钢肢平面内，同一准线上相邻两螺栓孔中心之间的距离。
（见图2）
端距：在角钢肢平面内，角钢端头与首个螺栓孔中心之间的距离。
（见图2）
轧制边距：准线与轧制边之间的距离。
（见图3）
切角边距：螺栓孔中心与切角边之间的距离。
（见图3）
重心线：角钢两个截面的重力作用点的连线就是重心线，一般认为角钢1/2准线处即为其近似重心线。
切角：为防止角钢碰撞，将角钢端头一肢切去一角的工艺。
切肢：在角钢端头处，两肢同时被一平面切割形成的缺口或一肢被整个切去的工艺。
制弯：把角钢或板进行弯曲处理的工艺。
分冷曲和热曲，热曲又称之为火曲。
压扁：把角钢某处两肢压在一起的工艺。
开角：使角钢两肢夹角大于900的工艺，又叫开肢。
合角：使角钢两肢夹角小于900的工艺，又叫合肢。
铲背：去除角钢外楞直角的工艺，又叫铲棱。
清根：去除角钢内圆弧变为直角的工艺，又叫铲心或去弧。
正头：在图纸中，标注角钢为“＋数”，就为正头（如下图中317角钢，注：315角钢与310角钢也为正头，因为是常规不进行标注，它们这时的正头是标准端距如315＃角钢螺栓为M20，则正头为30mm，310角
钢螺栓为M16，则正头为25mm）。
负头：在图纸中，标注角钢为“－数”，就为负头（如下图中318、311、205角钢）。
端连接：角钢上的首个螺栓孔位于各角钢心线交点处的情况称为端连接（如上图中315、310角钢）。
图4 图5
专用名词：
1、V面：一个塔脚上连的两根斜材组成的一个视图面称之为“V”面
隔面：两根材展开组成的面，在机械制图上称之为剖面图。
吊杆：一般是指由塔身交叉点连到横材上的材。
横担：伸出塔身并支撑导线或地线的构件框架。
走道：由塔身连到平台的过道
平台：在检修设备的时候用做站脚的工作台。
爬梯：在铁塔的内部或塔身上，由塔底连到塔顶，起着登高的作用梯子，和脚钉的作用差不多。
跳线：在转角塔上，进线和出线不可以直接相连，由进线转到出线的过程就是跳线。
2、双拼角钢：组合角钢由两根角钢组成，有对角组合和“T”型组合两种。
格构式：组合角钢由四根角钢肢对肢组合，组成“口”字型。
十字交叉：组合角钢由四根角钢楞对楞组合，组成“十”字型。
3 、脖口：在猫头或酒杯塔上，下曲臂主材与塔身主材的连接处称之为“脖口”，也叫做井口或瓶口。
4、对接：指两根材是楞接楞，而且楞线是在一条直线上，这种组合就叫做对接，借助于另外的构件进行连接。
搭接：一根材的外楞放在另一根材的内楞里，这种组合就叫做搭接。
单剪连接：在主材角钢对接的时候，两根材的连接构件只在主材角钢的外皮或者内皮。
双剪连接：在主材角钢对接的时候，在主材角钢的外皮和内皮都有构件进行连接。
5、单面板：连接角钢的板是一个平面板，不需要进行制弯。
双面板：连接角钢的板有两个面，需要进行一次制弯。
三面板：连接角钢的板有三个面，需要进行两次制弯。
交叉板：连接两个交叉材的板。
V面板：在“V”面上做的火曲板。
折叠板：在塔的地线支架上，连接四根主材的板，一般要进行两次制弯。
牛蹄板：塔身主材由组合角钢转变为单角钢，在中间起过度作用的组合，其外型就像两个塔脚板上下对接的组合。
6、垫板：两个交叉板在交叉点处的间隙太大，为了保证螺栓的拧紧，中间加块板，这个板就是垫板。
填板：在组合角钢中，将两根或四根角钢进行内部连接起稳固作用的板。
塔脚板：连接铁塔角钢和铁塔基础的组合，也叫做底脚板。
底板：在塔脚板上和铁塔基础连接的水平板
靴板：连接塔脚板、主材、斜材的板
肋板：为了加强靴板的法向受力强度，在靴板和底板之间焊接的板。
7、主材：铁塔上承担铁塔主要受力的角钢和构成铁塔主要框架的材。
斜材：连接相邻两根主材的交叉材。
横材：连接相邻两根主材的水平材。
补助材：除掉主材、斜材、横材之外的角钢材。
塔身：由塔身主材所组成的四方体。
塔头：酒杯、猫头井口以上的部分和铁塔上所有的横担及地线支架。
塔腿：与底脚板相连的材构成的段落组成。
8、接地孔：用来安装接地件的孔，一般都在塔腿主材上。
安装用孔：在装塔过程中，起吊用孔或是暂时安装用的孔。
一般都在横担上。
挂线孔：用来安装挂线金具的孔。
牌位孔：用来安装标识塔号或塔位的孔，一般在塔身横材上。
9、总图：绘制铁塔总体框架尺寸的图，是整塔的单线图。
结构图：绘制铁塔各构件之间连接关系和部分构件明细，以及各节点的构造形式的图。
大样图：绘制单构件具体尺寸的零件图。
也被直接称为零件图。
工艺卡片：绘制构件所有加工尺寸及加工工艺的图。
10、开口：各段结合处的宽度，也叫做根开。
变坡口：不同坡度的段落结合处的宽度。
垂高：塔体某个部位对地面的垂直高度。
准线差：两根不同规格的角钢对接的时候，他们的准线不在一条直线上，两个准线之间的距离就是准线差。
呼称高：指从地面到铁塔最低导线悬挂点的高度，又叫做呼高
一次高：也叫一次坡，是指单线结构图中图面的中心高度。
二次高：也叫二次坡，是指单线结构图中主材的实际长度。
相似形：用来表示相连的构件各关键点间的尺寸。
11、连接板卷边：为了增加板的法向受力强度而把板的某边进行90°的折弯。
对焊：两个构件对接，然后用焊接使其连接的方法。
搭焊：两个构件搭接，然后用焊接使其连接的方法。
角钢端头火曲：一根角钢搭接在另一个角钢上的时候，两材无法共面，为了保证连接紧密，把角钢连接的端头制弯，变成一根火曲的角钢。
12 、K节点：猫头或酒杯塔的上曲臂和下曲臂的连接点，主材组成“K”字形，该处常称为K节点。
地线支架：连接地线的组合。
捏口横担：横担的前后主材通过板或直接螺栓连接的形式的横担。
13、火曲线：产品部件上弯曲部位的弯曲基准线。
偏移准线：在角钢外与准线平行的线，该线与角钢肢不共面。
14、多接腿：一种塔型有多种高度，是由多个不同高度的接腿构成的，这种情况就是多接腿。
长短腿：单基铁塔的基础不在同一水平面上，这个塔就是高低腿，也叫高低腿。
