注射成型模具

模具成型分类模具成型是指通过制作和使用模具来生产零部件和产品。

模具成型可以分为几种不同的类型，包括压力成型、注射成型、挤压成型、吹塑成型等。

下面将分别介绍这些不同类别的模具成型。

压力成型压力成型也称为压铸成型，是一种施加压力使液态或半固态金属流入模具中，通过冷却后制成产品的方法。

这种方法通常用于生产金属零部件和产品。

常见的金属压力成型技术包括高压铸造和低压铸造。

在高压铸造过程中，金属被注入一个高压模具中并冷却形成模具形状。

低压铸造是一种较慢的过程，通过施加较低的压力使金属流入模具中，但相对来说更精确。

注射成型注射成型是将塑料材料注入到成型器中的过程，使其在高温和高压下快速凝固形成产品的一种方法。

这种技术通常被用于制作塑料零件和产品。

注射成型可分为热流道和冷却道两种类型。

热流道技术是通过直接喷射熔化的塑料将其注入模具中，而冷却道技术则是先将塑料熔化后再输送到成型器中。

挤压成型挤压成型是一种通过将塑料材料推入模具中使其形成产品的方法。

这种技术通常被用于制作管状和长形塑料零件。

挤压成型可以分为单层挤压和多层挤压。

单层挤压是一种将熔化后的塑料材料输送至模具中的过程。

而多层挤压则是将多种材料层叠在一起，以使其形成更耐用的材料。

吹塑成型吹塑成型是通过在成型器中灌入熔化的塑料，然后用压缩空气将其吹成形状的方法。

这种技术常用于生产塑料瓶和其他小型塑料制品。

吹塑成型可以分为一次吹塑和两次吹塑。

一次吹塑是通过将新鲜塑料材料灌入到预定的形状中并加热使其膨胀。

两次吹塑是一种在预定形状和一些细节被制成后再次吹气的方法，以使产品完全形成所需形状。

总结模具成型是制造塑料、金属等各种材料制品的重要工艺之一，模具成型可分为压力成型、注射成型、挤压成型、吹塑成型等不同种类。

了解不同的成型方式有助于在选择制造工艺上做到更好的选择，避免错误选择而导致不必要的损失。

概述塑料注射模具是用于制造塑料制品的一种装置，由模具基板、模具芯、注射系统、冷却系统、脱模系统等部分组成。

塑料注射模具制造是一项相对复杂的工艺，需要对材料、工艺、设计、加工等方面具有深入的了解和掌握。

本文将从材料、设计、加工、维护等方面综合介绍塑料注射模具的知识点。

一、塑料注射模具的材料1.1 模具基板材料模具基板是塑料注射模具的主要承载部分，需要具有高强度、耐磨损、耐腐蚀等特性。

常见的模具基板材料有P20、718、2738等。

P20材料具有良好的硬度和耐磨损性能，适合制作中小型模具；718材料具有高强度和硬度，适合制作大型模具；2738材料具有高镍合金特性，适合制作高精度模具。

1.2 模具芯材料模具芯是用于塑料制品内部结构的部分，需要具有高硬度、高精度、耐磨损等特性。

常见的模具芯材料有SKD61、S136等。

SKD61材料具有良好的热稳定性和硬度，适合制作高品质的模具芯；S136材料具有良好的耐腐蚀性和耐磨损性，适合制作高精度的模具芯。

1.3 注射系统材料注射系统是用于将熔融塑料材料注入模具腔内的部分，需要具有耐高温、耐腐蚀、高流动性等特性。

常见的注射系统材料有H13、H13W等。

H13材料具有良好的耐热性和抗氧化性，适合制作注射系统组件；H13W材料具有更高的硬度和耐磨损性，适合制作高性能的注射系统组件。

1.4 冷却系统材料冷却系统是用于控制模具温度的部分，需要具有良好的传热性能、耐腐蚀、高耐压等特性。

常见的冷却系统材料有铜合金、铝合金、不锈钢等。

铜合金具有良好的导热性和抗腐蚀性，适合制作冷却系统管道；铝合金具有较轻的重量和较高的导热性，适合制作冷却系统散热器；不锈钢具有较高的耐腐蚀性和耐压性，适合制作高性能的冷却系统组件。

1.5 脱模系统材料脱模系统是用于将成型塑料制品从模具中脱离的部分，需要具有良好的脱模性能、耐磨损、易维护等特性。

常见的脱模系统材料有冷作钢、硬质合金等。

冷作钢具有良好的硬度和耐磨损性，适合制作脱模系统零部件；硬质合金具有更高的硬度和耐磨损性，适合制作高性能的脱模系统零部件。

注射模具总结引言注塑模具是注塑成型过程中的关键工具之一，其质量直接影响到产品的成型质量和生产效率。

本文将对注射模具进行总结，包括模具的定义、分类、制造工艺等方面，以帮助读者更好地了解注射模具。

何为注射模具注射模具是用于塑料注塑成型的专用模具，也称为注塑模具。

它由模具座（支架）、模具芯（浇注孔）、模具腔（成形孔）等部件组成。

注塑模具能够将熔化的塑料通过注射机注入到模具腔中，经过冷却固化后，得到所需形状的产品。

注射模具的分类根据注塑模具的结构和应用领域，可以将其分为以下几类：1.直线副模具：该类模具结构简单，适用于生产平面形状的产品。

2.斜线副模具：模具芯、模具腔的结构为斜面，多用于生产壁厚不均匀的产品。

3.寄生副模具：模具芯出现在模具腔的内部，通过模具座插入模具腔内注射成型，适用于细长形状的产品。

4.双色模具：该类模具可实现一次注塑成型，生产出颜色不同的产品。

5.复合模具：模具腔形状较复杂，需要多个注射机同时工作，用于生产多组件结构的产品。

6.热流道模具：通过热嘴将熔融塑料永远保持在熔融状态，可用于生产高要求的产品，如透明产品。

注射模具的制造工艺注射模具的制造工艺主要包括以下几个步骤：1.设计：根据产品的要求，设计注射模具的结构、尺寸和形状。

2.制作模具芯和模具腔：根据设计图纸，选用适当的材料，并通过数控机床进行切削加工，制作出模具芯和模具腔。

3.组装与调试：将模具芯和模具腔进行组装，并进行必要的调试工作，以保证模具正常使用。

4.热处理：对模具进行热处理，提高其硬度和耐磨性，以延长模具的使用寿命。

5.表面处理：对模具表面进行精细加工，以提高产品的光洁度和精度。

6.模具试模：在注射机上进行试模，调整模具腔和模具芯的位置和尺寸，以达到产品质量标准。

7.修整和保养：对模具进行定期的修整和保养工作，以保证模具的使用效果和寿命。

注射模具的优势和挑战注射模具作为一种关键工具，在塑料加工行业具有以下优势：•生产效率高：注射模具可以实现高速连续生产，提高生产效率。

注塑模具原理及过程
注塑模具是一种用于注塑成型的工具，它的原理和过程如下：
原理：
注塑模具的原理是利用高压将熔化的塑料注入模具腔内，经过
冷却凝固后形成所需的塑料制品。

注塑模具通常由上模和下模组成，上模和下模之间的空腔就是所需塑料制品的形状。

在注塑过程中，
塑料粒子被加热熔化后，通过注射装置将熔化的塑料注入模具腔内，然后进行冷却，最终取出成型的塑料制品。

过程：
注塑成型的过程包括模具闭合、射料、压料、冷却、开模、脱
模等步骤。

首先，模具闭合，上模和下模合拢形成封闭的模腔。

然后，将塑料颗粒加热熔化，通过射料装置将熔化的塑料注入模具腔内。

接着，施加高压使塑料充填模具腔并保持一定的压力，以确保
塑料充分填充模具腔并排除气泡。

随后，进行冷却，让熔化的塑料
在模具内快速冷却凝固，形成所需的塑料制品。

最后，开模，取出
成型的塑料制品，进行脱模处理，清理模具，为下一次注塑做准备。

除了以上基本原理和过程外，注塑模具的设计、材料选择、加工工艺等方面也对注塑成型起着重要作用。

注塑模具的设计需要考虑产品的结构、形状、尺寸等因素，以及塑料材料的流动特性、收缩率等因素，保证成型品质。

模具材料通常选用优质的钢材或合金材料，以确保模具具有足够的硬度和耐磨性。

加工工艺包括数控加工、电火花加工、线切割加工等，以获得精密的模具零部件。

综上所述，注塑模具的原理和过程涉及多个方面的知识和技术，需要综合考虑各种因素，以确保注塑成型的高质量和高效率。

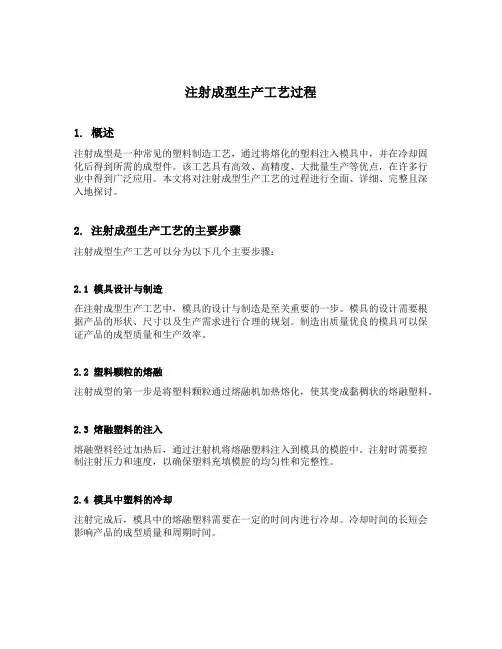

注射成型生产工艺过程1. 概述注射成型是一种常见的塑料制造工艺，通过将熔化的塑料注入模具中，并在冷却固化后得到所需的成型件。

该工艺具有高效、高精度、大批量生产等优点，在许多行业中得到广泛应用。

本文将对注射成型生产工艺的过程进行全面、详细、完整且深入地探讨。

2. 注射成型生产工艺的主要步骤注射成型生产工艺可以分为以下几个主要步骤：2.1 模具设计与制造在注射成型生产工艺中，模具的设计与制造是至关重要的一步。

模具的设计需要根据产品的形状、尺寸以及生产需求进行合理的规划。

制造出质量优良的模具可以保证产品的成型质量和生产效率。

2.2 塑料颗粒的熔融注射成型的第一步是将塑料颗粒通过熔融机加热熔化，使其变成黏稠状的熔融塑料。

2.3 熔融塑料的注入熔融塑料经过加热后，通过注射机将熔融塑料注入到模具的模腔中。

注射时需要控制注射压力和速度，以确保塑料充填模腔的均匀性和完整性。

2.4 模具中塑料的冷却注射完成后，模具中的熔融塑料需要在一定的时间内进行冷却。

冷却时间的长短会影响产品的成型质量和周期时间。

2.5 成品的脱模与后处理冷却后的塑料成型件需要从模具中脱模。

脱模过程需要小心操作，以防止产品损坏。

脱模完成后，还需要对产品进行后处理，如去除余边、修整表面等。

3. 注射成型生产工艺的关键技术和要点在注射成型生产工艺中，有一些关键技术和要点需要特别注意，以确保产品质量和生产效率。

3.1 模具设计和制造技术模具设计应根据产品的形状、尺寸和需求进行合理规划，模具材料选择应具备一定的硬度和耐磨性能。

注射成型模具制造还需要采用先进的加工设备和工艺，以提高模具的精度和寿命。

3.2 塑料材料的选择不同的塑料材料具有不同的性能和特点，选择合适的塑料材料对产品的质量有着至关重要的影响。

需要考虑塑料的耐热性、流动性、收缩率等因素。

3.3 注射工艺参数的控制在注射成型过程中，需要合理控制注射压力、注射速度、注射时间等参数，以保证塑料充填模腔的均匀性和完整性。

注射成型原理
注射成型是一种常见的塑料加工方法，通过将熔化的塑料注入模具中，并在一定的压力下冷却，最终得到所需的成型产品。

其主要原理可以概括为以下几个步骤：
1. 塑料熔化：将固态塑料加热至熔化状态。

通常使用加热筒（heating cylinder）将塑料颗粒或颗粒填料混合物加热至一定
温度，使其熔化成为具有流动性的熔融塑料。

2. 注射过程：将熔融塑料注入模具中。

注射过程包括以下几个步骤：
a. 锁模：将模具的两半部分合拢，确保模具内部完全封闭。

b. 注塑：通过注射机械（injection unit）将熔融的塑料从喷
嘴（nozzle）注入模具的一侧。

注塑过程需要掌握合适的注射
速度和压力来控制塑料流动和充填完整性。

c. 充模：当注塑过程完成后，给予模具一定的保压时间，确
保塑料充填模具的每个细节，并保持足够的压力以避免产生空洞或瑕疵。

d. 冷却：通过冷却系统（如冷却水）降低模具和塑料的温度，使熔融塑料逐渐固化。

冷却时间取决于塑料的类型和厚度，以确保充分固化。

e. 拉伸松模：在塑料固化后，打开模具并将成型件从模具中
取出。

3. 后处理：根据产品的要求，可进行后续的去毛刺、修整、二次加工等工艺步骤。

总的来说，注射成型原理是通过将熔融塑料注入模具中，利用模具的形状和压力来实现塑料的充填、冷却和固化，从而得到所需的成型产品。

注射成型技术广泛应用于塑料制品的生产，具有生产效率高、成型精度高等优点。

塑料模具拆装实验与注射成型实验本文将介绍塑料模具拆装实验与注射成型实验的相关理论与实践操作，主要涵盖以下内容：概念解析、实验原理、实验操作步骤和结果分析。

一、概念解析塑料模具是制造塑料制品的重要工具，其通常由上下两部分组成。

模具的主要作用是通过注塑机将塑料加热融化后注入到模具中，然后通过加压冷却的方式将其固化成形。

模具的拆装实验是检验模具合格性的重要方法，同时对于模具的日常维护保养也有较大帮助。

注射成型实验是利用注塑机将塑料加热融化后注入模具中进行塑料成型的方法。

注塑机通过高压力把熔融塑料注入到模具内进行成型，根据模具的形状和大小以及塑料的材质，可制造出各种不同的塑料制品。

二、实验原理1. 塑料模具拆装实验原理模具内部有许多零部件，如进料口、喷嘴、滑块等等，当模具失效或需要维修时，必须对它进行拆装。

在实验中我们会了解和学习模具的结构和拆装步骤，了解模具组织、清理与保养。

2. 注射成型实验原理在注射成型实验中，需要将制定好的工艺参数输入注塑机中，并进行调试。

当注塑机加热器加热完毕，热塑性塑料在模具的加压作用下形成形态、大小等各方面都比较准确的产品。

实验主要考察注塑机的操作技能和对成品质量的要求，包括温度调节、注射速度调节、压力调节、第一件试产检查、尺寸测量等操作，根据实验结果分析问题，并及时解决。

三、实验步骤1. 塑料模具拆装实验步骤第一步：对模具进行查看，保证模具无任何堵塞、老化、损坏等缺陷。

第二步：清除模具内残留的塑料，确保全部清理干净。

第三步：取消固定螺钉，拆下模具的活动部分。

第四步：对模具内部零部件进行清理，如滚筒、喷嘴等。

第五步：检查模具贯通性，在必要的地方进行打磨加工。

第六步：进行模具组合，之后再测试使用效果。

2. 注射成型实验步骤第一步：检查注塑机的安全保护装置。

第二步：调节注塑机的加热器，确定合适温度。

第三步：确认注塑机的压力、速度、时间等参数。

第四步：将塑料制品放入料斗中。

第五步：调节注塑机的操作手柄，开始成型。

注射产品一.绪论在橡胶制品中，主要的成型技术有：压延成型，压注成型，注射成型，挤出成型等成型工艺。

二.橡胶配方设计橡胶的硫化体系我司有分为：硫磺硫化体系，过氧化物硫化体系，氧化物硫化体系等。

三.混炼工艺混炼胶对胶料的后序加工和制品的质量起着决定性的作用，混炼不好胶料会出现配合剂分散不均匀、可塑度过高或过低、焦烧、喷霜等现象，使后序加工难以正常进行，且会导致产品质量不均，所以混炼工艺是橡胶制品生产中最重要的基本工艺过程之一。

四.注射模具设计（1）.注射成型模具它是将预加热成塑性状态的胶料经注射模的浇注系统注入模具中定型硫化。

特点：结构复杂、适用于大型、厚壁、薄壁、形状复杂的制品。

生产效率高、质量稳定、能实现自动化生产。

射出机上的注射硫化温度一般在170℃－200℃之间，在高温，高压作用下胶料的流动性好，因此对模具的设计要求高，模板一般采用45#钢或40Cr ，根据产品的尺寸和注射机上板的尺寸来确定模具穴数，还可以通过胶料的流动性的分析来确定模具穴数。

根据我们公司现有的射出机台设计射出模具，射出模具的设计都是大同小异的，例如KT052420000的设计如图：（2）.胶料收缩率1.硫化温度越高（超过正硫化温度），收缩率越大。

在一般情况下，温度每升高10°C，其收缩率就增加0.1%～0.2%。

2.半成品胶料量越多，制成品致密度越高，其收缩率越小。

3.胶料的可塑性越大，收缩率越小；胶料的硬度越高，收缩率越小。

（高硬度例外，据实验测定，胶料硬度超过邵氏90度以上，其收缩率有上升的趋势）4.填充剂用量越多，收缩率越小；含胶量越高，收缩率越大。

5.多型腔模具中，中间模腔压出制品的收缩率比边沿模腔制品的收缩率略小。

6.注射法制品比模压法制品的收缩率小。

7.薄形制品（断面厚度小于3mm）比厚制品（10mm以上）的收缩率大0.2%～0.6%等。

五.注射硫化工艺橡胶注射成型工艺是一种把胶料直接从机筒注入模性硫化的生产方法，注射硫化特点是胶料温度比较均匀一致，硫化速度快，刻加工大多数的模压产品。

注塑模的工作原理注塑模是一种常用的成型模具，主要用于注塑成型工艺。

它的工作原理是将熔化的塑料通过注射机注入到模具的封闭腔中，经过一定的冷却和固化时间后，将模具打开，即可得到所需的塑料制品。

注塑模的工作原理主要包括三个阶段：充模阶段、注塑保压阶段和射嘴退料阶段。

首先是充模阶段，也称为射料阶段。

在这个阶段，注塑机将塑料颗粒加热熔化，使其成为可流动的熔融塑料。

注射机通过射嘴将熔化的塑料注入到模具的封闭腔中，填充整个模具的腔体，直至塑料填充充分或达到一定的注射压力。

接下来是注塑保压阶段。

在充模阶段完成后，注塑机保持一定的压力并继续向模具中注入一定的熔融塑料。

这个阶段的目的是保证模具内塑料的充实度和密度，防止产生缩孔、破裂等缺陷。

同时，也有利于熔融塑料与模具接触表面的冷却，以使塑料迅速固化。

最后是射嘴退料阶段。

当注塑保压阶段结束后，注塑机通过射嘴停止对模具的注塑，然后开始回退射嘴，将其与模具脱离。

这个阶段的目的是尽量减少射嘴与模具之间的残余熔融塑料，以避免下一次注塑过程中产生烧焦、积碳等问题。

在注塑模的工作过程中，需要考虑一些因素。

首先是模具的温度控制。

模具需要加热或冷却以控制塑料的冷却速率，以确保成型产品尺寸的稳定性。

其次是模具的设计和精度要求。

模具的设计应根据产品的形状和尺寸要求进行合理布置，同时也需要注意模具的加工精度和表面质量，以确保成品的质量。

最后是模具的选材。

模具需要选择具有良好热传导性能、高硬度、耐磨损等特性的材料，以提高模具的使用寿命和成型效果。

总之，注塑模是利用注射机将熔化的塑料注入到模具的封闭腔中，经过冷却和固化，最后取出模具得到所需的塑料制品的一种成型模具。

它的工作原理包括充模阶段、注塑保压阶段和射嘴退料阶段。

在模具的选择、设计和加工过程中需要考虑多种因素，以确保成品的质量和模具的使用寿命。
