整流滤波电路的基本工作原理

整流工作原理
整流是将交流电信号转换为直流电信号的过程。

整流器是负责执行整流的电路元件或设备。

整流的目的是将电流方向限制为单一方向，使其变成直流电。

这可以通过半波整流或全波整流来实现。

以下是整流的基本工作原理：
1.半波整流：
在半波整流中，只有交流波浪的一个半周期被允许通过整流器。

最简单的半波整流电路是使用二极管。

在正半周（正半周期），二极管导通，电流通过；在负半周（负半周期），二极管截止，电流被阻止。

这样就实现了将电流方向限制为单一方向。

2.全波整流：
在全波整流中，整个交流波浪都被允许通过整流器。

最常见的全波整流电路是桥式整流电路，它使用四个二极管。

在正半周，一对二极管导通，允许电流通过；在负半周，另一对二极管导通，也允许电流通过。

这样，无论电流方向如何，都能够被整流为单一方向。

3.滤波：
整流后的直流电信号可能仍然包含一些脉动或波动。

为了减小这些波动，常常在整流电路之后添加一个滤波电容。

这个电容器能够存储电荷并在负载电阻需要电流时释放，从而平滑直流电信号。

4.平均值和峰值：
整流后得到的直流电信号的平均值是原始交流信号的一半。

同时，整流后的直流电信号的峰值电压等于原始交流信号的峰值电压。

整流是电源供电系统中常见的过程，用于将交流电源转换为适用于大多数电子设备和电路的直流电源。

整流器在电子设备、电源适配
器和电源系统中扮演着重要的角色。

整流滤波电路的基本工作原理
整流滤波电路的基本工作原理是将交流信号转换成直流信号。

整流部分通过二极管将信号的负半周去除，只保留正半周；而滤波部分通过电容器对整流后的信号进行平滑处理，去除残余的波动信号，得到稳定的直流信号。

具体工作过程如下：
1. 正半周整流：交流信号经过二极管，只允许正偏电压通过二极管，将负半周的信号截断。

2. 滞后滤波：经过整流后的信号中依然有高频脉冲存在，所以需要通过电容进行滞后滤波，使得信号平滑。

3. 输出：经过滞后滤波后的信号就是经过整流滤波的直流信号。

整流滤波电路使得交流信号经过整流和滤波后变为直流信号，适用于需要提取信号的直流成分而滤除高频脉冲的应用，如电源适配器、电子设备的电源供应等。

物理实验中心实验指导书整流、滤波与稳压电路ﻬ整流、滤波与稳压电路整流电路是将工频交流电转为具有直流电成分的脉动直流电.整流电路由整流器件组成。

滤波电路是将脉动直流中的交流成分滤除,减少交流成分，增加直流成分。

滤波电路直接接在整流电路后面，通常由电容器，电感器和电阻器按照一定的方式组合而成.作用是把脉动的直流电变为平滑的直流电供给负载.稳压电路对整流后的直流电压采用负反馈技术进一步稳定直流电压。

直流电源的方框图如图1所示。

滤波电路利用电抗性元件对交、直流阻抗的不同，实现滤波。

电容器C对直流开路,对交流阻抗小，所以CL对直流阻抗小,对交流阻抗大，因此L 应与负载串联.经过滤波电路后,既可保留直流分量、又可滤掉一部分交流分量，改变了交直流成分的比例，减小了电路的脉动系数,改善了直流电压的质量。

一、实验目的1。

了解整流、滤波电路的作用．２。

进一步熟悉示波器的使用.3。

观察单相半波、单相桥式及单相桥式整流电容滤波电路的输入、输出电压波形。

二、实验原理为方便分析,把二极管当作理想器件,即认为它加上正向电压导通时电阻为零，加上反向电压截止时电阻为无穷大.电容器在电路中有储存和释放能量的作用,电源供给的电压升高时,它把部分能量储存起来,而当电源电压降低时,就把能量释放出来，从而减少脉动成分，使负载电压比较平滑。

1。

单相半波整流电路电路如图2所示。

设在输入交流电压正半周：A端为正、Ｂ端为负,二极管因承受正向电压而导通,电流I L通路是A-Ｖ1—RＬ－B。

忽略二极管正向压降时,输入电压全部加在负载R L上。

在输入交流电压负半周:B端为正、A端为负,二极管因承受反向电压而截止。

输入电压几乎全部降落在二极管V上，负载ＲＬ上电压基本为零。

图1 直流稳压电路方框图由图5可见，在交流电一个周期内,二极管半个周期导通半个周期截止，以后周期重复上述过程.2.单相桥式整流电路电路如图３所示。

设在输入交流电压正半周：A端为正、B端为负，即Ａ点电位高于B点电位。

电源的整流滤波原理图详解（五种滤波整流电路）五种滤波整流电路介绍一、有源滤波电路为了提高滤波效果，解决π型RC滤波电路中交、直流分量对R的要求相互矛盾的问题，在RC电路中增加了有源器件-晶体管，形成了RC有源滤波电路。

常见的RC有源滤波电路如图Z0716所示，它实质上是由C1、Rb、C2组成的π型RC滤波电路与晶体管T组成的射极输出器联接而成的电路。

该电路的优点是：1．滤波电阻Rb接于晶体管的基极回路，兼作偏置电阻，由于流过Rb的电流入很小，为输出电流Ie的1／（1＋β），故Rb可取较大的值（一般为几十kΩ），既使纹波得以较大的降落，又不使直流损失太大。

2．滤波电容C2接于晶体管的基极回路，便可以选取较小的电容，达到较大电容的滤波效果，也减小了电容的体积，便于小型化。

如图中接于基极的电容C2折合到发射极回路就相当于（1＋β）C2的电容的滤波效果（因ie=（1+β）ib之故）。

3．由于负载凡接于晶体管的射极，故RL上的直流输出电压UE≈UB，即基本上同RC 无源滤波输出直流电压相等。

这种滤波电路滤波特性较好，广泛地用于一些小型电子设备之中。

二、复式滤波电路复式滤波电路常用的有LCГ型、LCπ型和RCπ型3种形式，如图Z0715所示。

它们的电路组成原则是，把对交流阻抗大的元件（如电感、电阻）与负载串联，以降落较大的纹波电压，而把对交流阻抗小的元件（如电容）与负载并联，以旁路较大的纹波电流。

其滤波原理与电容、电感滤波类似，这里仅介绍RCπ型滤波。

图Z0715（c）为RCπ型滤波电路，它实质上是在电容滤波的基础上再加一级RC滤波电路组成的。

其滤波原理可以这样解释：经过电容C1滤波之后，C1两端的电压包含一个直流分量与交流分量，作为RC2滤波的输入电压。

对直流分量而言，C2可视为开路，RL 上的输出直流电压为：对于交流分量而言，其输出交流电压为：若满足条件则有由式可见，R愈小，输出的直流分量愈大；由式可见，RC2愈大，输出的交流分量愈小。

整流滤波电器实验报告
一、实验目的
本实验旨在通过对整流滤波电路的设计和组装，让学生掌握整流滤波电路的原理、特点和应用，加深对电路图的理解，提高实验操作能力和实验技能。

二、实验原理
整流滤波电路是一种将交流电转换为直流电并滤除电路中的杂波的电路，具有简单、稳定、经济、实用等特点，广泛应用于各种电子设备中。

整流电路：将交流电转换为直流电的电路，常用的整流电路有单相半波整流电路、单相全波整流电路、三相半波整流电路和三相全波整流电路等。

滤波电路：滤波电路的作用是滤除直流电中的杂波，保证直流电的稳定性，常用的滤波电路有电容滤波电路、电感滤波电路和抑制电磁干扰的RC滤波电路等。

三、实验器材
1、整流滤波电路板
2、电源
3、电压表
4、电流表
5、万用表
四、实验步骤
1、将整流滤波电路板插入电源插座，并接好电源电源线，开启电源。

2、用电压表测量电路板上的直流输出电压和交流输入电压，记录测量值。

3、用电流表测量电路板上的输出电流和输入电流，记录测量值。

4、用万用表测量电路板上的电容、电阻、二极管等元器件的参数，记录测量值。

5、根据测量结果，计算电路板的转换效率、滤波效果等参数。

6、根据实验结果，分析电路板的优缺点，进一步改进电路设计。

五、实验总结
通过本次实验，我深入了解了整流滤波电路的原理、特点和应用，掌握了电路图的设计、组装和调试技能，提高了实验操作能力和实验技能，为今后的学习和工作打下了基础。

整流滤波实验报告整流滤波的电路设计实验一、实验目的：1、研究半波整流电路，全波整流电路。

2、电容滤波电路，观察滤波器在半波和全波整流中的滤波效果。

3、整流滤波电路输出脉动电压的峰值4、进一步掌握示波器显示与测量的技能。

二、实验仪器：示波器，6v交流电源，面包板，电容（470uF、10uF）电阻（200Ω,100Ω,50Ω,25Ω），导线若干。

三、实验原理：1、实验思路利用二极管正向导通反向截至的特性，与RC电路的特性，通过二极管、电阻与电容的串并联设计出各种整流电路和滤波电路进行研究。

2、半波整流电路变压器的次级绕组与负载相接，中间串联一个整流二极管，就是半波整流。

利用二极管的单向导电性，只有半个周期内有电流流过负载，另半个周期被二极管所阻，没有电流。

2.1单相半波整流只在交流电压的半个周期内才有电流流过负载的电路称为单相半波整流电路。

原理：如图4.1，利用二极管的单向导电性，在输入电压Ui 为正的半个周期内，二极管正向偏置，处于导通状态，负载RL上得到半个周期的直流脉动电压和电流；而在Ui为负的半个周期内，二极管反向偏置，处于关断状态，电流基本上等于零。

由于二极管的单向导电作用，将输入的交流电压变换成为负载RL两端的单向脉动电压，达到整流目的，其波形如图4.2。

3、全波桥式整流前述半波整流只利用了交流电半个周期的正弦信号。

为了提高整流效率，使交流电的正负半周信号都被利用，则应采用全波整流，现以全波桥式整流为例，其电路和相应的波形如图6.2.1-3所示。

若输入交流电仍为tUt u Piωsin )(=（8）则经桥式整流后的输出电压u 0(t)为（一个周期） tU u tU u P P ωωsin sin 00-==πωππω20≤≤≤≤t t（9）其相应直流平均值为⎰≈==TPPU U dt t u T u 0637.02)(1π（10）由此可见，桥式整流后的直流电压脉动大大减少，平均电压比半波整流提高了一倍（忽略整流内阻时）。

整流滤波电路桥式整流滤波电路一：[整流滤波电路]几种滤波整流电路的介绍总结（一）一、有源滤波电路为了提高滤波效果，解决π型RC滤波电路中交、直流分量对R的要求相互矛盾的问题，在RC电路中增加了有源器件-晶体管，形成了RC有源滤波电路。

常见的RC有源滤波电路如图Z0716所示，它实质上是由C1、Rb、C2组成的π型RC滤波电路与晶体管T组成的射极输出器联接而成的电路。

该电路的优点是：1．滤波电阻Rb 接于晶体管的基极回路，兼作偏置电阻，由于流过Rb 的电流入很小，为输出电流Ie的1／（1＋β），故Rb可取较大的值（一般为几十k Ω），既使纹波得以较大的降落，又不使直流损失太大。

2．滤波电容C2接于晶体管的基极回路，便可以选取较小的电容，达到较大电容的滤波效果，也减小了电容的体积，便于小型化。

如图中接于基极的电容C2 折合到发射极回路就相当于（1＋β）C2的电容的滤波效果（因ie = （1+ β ）ib之故）。

3．由于负载凡接于晶体管的射极，故RL上的直流输出电压UE≈UB，即基本上同RC无源滤波输出直流电压相等。

这种滤波电路滤波特性较好，广泛地用于一些小型电子设备之中。

二、复式滤波电路复式滤波电路常用的有LCГ型、LCπ型和RCπ 型3种形式，如图Z0715所示。

它们的电路组成原则是，把对交流阻抗大的元件（如电感、电阻）与负载串联，以降落较大的纹波电压，而把对交流阻抗小的元件（如电容）与负载并联，以旁路较大的纹波电流。

其滤波原理与电容、电感滤波类似，这里仅介绍RCπ型滤波。

图Z0715（c）为RCπ型滤波电路，它实质上是在电容滤波的基础上再加一级RC滤波电路组成的。

其滤波原理可以这样解释：经过电容C1滤波之后，C1两端的电压包含一个直流分量与交流分量，作为RC2滤波的输入电压。

对直流分量而言，C2 可视为开路，RL上的输出直流电压为：对于交流分量而言，其输出交流电压为：若满足条件则有由式可见，R愈小，输出的直流分量愈大；由式可见，RC2愈大，输出的交流分量愈小。

单相整流滤波电路实验报告单相整流滤波电路实验报告引言：单相整流滤波电路是一种常见的电力电子电路，用于将交流电转换为直流电。

本实验旨在通过搭建和测试单相整流滤波电路，深入理解其工作原理和性能。

一、实验目的本实验的主要目的是：1. 掌握单相半波和全波整流电路的基本原理；2. 了解滤波电路对整流电路输出波形的影响；3. 测试并分析单相整流滤波电路的性能。

二、实验原理1. 单相半波整流电路单相半波整流电路由一个二极管和一个负载组成。

当输入交流电的正半周时，二极管导通，电流通过负载；而在负半周时，二极管截止，电流不通过负载。

因此，输出波形为输入波形的正半周。

2. 单相全波整流电路单相全波整流电路由两个二极管和一个负载组成。

当输入交流电的正半周时，D1二极管导通，电流通过负载；而在负半周时，D2二极管导通，电流同样通过负载。

因此，输出波形为输入波形的绝对值。

3. 滤波电路滤波电路用于平滑整流电路的输出波形，减小波动和纹波。

常见的滤波电路有电容滤波和电感滤波。

电容滤波电路通过电容器储存电荷来平滑输出波形；而电感滤波电路通过电感器储存磁场能量来平滑输出波形。

三、实验器材和仪器1. 功率变压器2. 整流电路实验箱3. 示波器4. 电阻、电容、电感等元件四、实验步骤1. 搭建单相半波整流电路根据实验箱提供的元件和示意图，搭建单相半波整流电路。

2. 连接示波器将示波器的探头分别连接到负载电阻两端，以观察输出波形。

3. 测试单相半波整流电路接通交流电源，调节示波器的时间和电压刻度，观察和记录输出波形。

4. 搭建单相全波整流电路根据实验箱提供的元件和示意图，搭建单相全波整流电路。

5. 连接示波器将示波器的探头分别连接到负载电阻两端，以观察输出波形。

6. 测试单相全波整流电路接通交流电源，调节示波器的时间和电压刻度，观察和记录输出波形。

7. 搭建单相整流滤波电路在单相全波整流电路的基础上，添加适当的电容滤波电路。

8. 连接示波器将示波器的探头连接到滤波电路的输出端，以观察输出波形。

一、整流电路的工作原理整流电路是将交流电信号转换成直流电信号的电路。

其工作原理主要通过二极管的导通和截止来实现。

在正半周的电压周期内，二极管处于导通状态，电流可以顺利通过；而在负半周的电压周期内，二极管处于截止状态，电流无法通过。

这样，交流电信号经过整流电路后，就可以转化为直流电信号输出。

二、滤波电路的工作原理滤波电路是用来去除整流后直流电信号中的脉动成分，使得输出的电压更加平稳。

其主要原理是通过电容器的充放电来吸收和释放交流电信号中的高频脉动成分。

在充电时，电容器可以吸收一部分脉动成分；在放电时，电容器则会释放出积累的电荷，从而使输出的电压更加稳定。

三、稳流电路的工作原理稳流电路是为了在负载变化时，仍然能够保持输出电流恒定的电路。

其原理是通过负反馈控制电路的工作点，使得在负载变化时，电路可以自动调整输出电流，从而避免因负载变化而导致的输出电流波动。

四、稳压电路的工作原理稳压电路是为了在输入电压波动时，能够保持输出电压恒定的电路。

其工作原理主要包括串联稳压和并联稳压两种方式。

串联稳压是通过调整输出电压与输入电压之间的电压差，以维持输出电压稳定；而并联稳压则是通过电容器和电感器等元件来减小输入电压的波动，从而实现输出电压的稳定。

五、结论整流、滤波、稳流、稳压电路是电子电路中常见的几种基本电路，它们通过不同的原理和组合方式，可以实现对交流电信号的转换和处理，从而得到稳定的直流电信号输出。

在实际应用中，这些电路通常会被应用于各种电子设备和电源系统中，起到了至关重要的作用。

对这些电路的工作原理有深入的了解，对于电子工程领域的从业者来说，是非常重要的。

六、整流、滤波、稳流、稳压电路在电子设备中的应用上文我们已经介绍了整流、滤波、稳流、稳压电路的工作原理，接下来我们将重点谈谈这些电路在电子设备中的应用。

1. 整流电路的应用整流电路是将交流电信号转换成直流电信号的关键电路之一，广泛应用于各种电源设备和电子设备中。

整流滤波电路实验报告一、实验目的。

本实验旨在通过搭建整流滤波电路，了解其工作原理，掌握整流电路和滤波电路的基本知识，以及学习使用示波器测量电路波形。

二、实验仪器与设备。

1. 电压源。

2. 二极管。

3. 电容。

4. 示波器。

5. 万用表。

6. 电阻。

7. 电路连接线。

8. 面包板。

三、实验原理。

整流电路的作用是将交流信号转换为直流信号。

在实际电路中，整流电路通常与滤波电路结合使用，滤波电路的作用是去除整流后产生的脉动，使输出电压更加稳定。

本实验中，我们将搭建一个半波整流滤波电路，通过二极管将输入的交流信号转换为直流信号，然后使用电容进行滤波处理，最终得到稳定的直流输出信号。

四、实验步骤。

1. 将电路连接线、二极管、电容、电阻等元器件按照电路图连接在面包板上。

2. 将电压源的正负极分别连接到整流滤波电路的输入端。

3. 使用示波器测量输入和输出信号的波形，并记录数据。

4. 调节电压源的输出电压，观察输出信号的变化。

5. 分析实验数据，总结整流滤波电路的特点和工作原理。

五、实验数据与分析。

通过实验测量和观察，我们得到了输入和输出信号的波形数据。

在输入交流信号经过整流电路后，我们观察到输出信号的直流成分增大，脉动成分减小。

经过滤波电路处理后，输出信号的脉动进一步减小，最终得到了稳定的直流输出信号。

这验证了整流滤波电路的工作原理，也说明了滤波电路对于去除脉动的有效性。

六、实验总结。

通过本次实验，我们深入了解了整流滤波电路的工作原理和特点，掌握了使用示波器测量电路波形的方法。

同时，我们也发现了实际电路中存在的一些问题，例如电容和电阻的选取对于滤波效果的影响，以及电路连接的稳定性等，这些都需要我们在实际应用中加以注意和改进。

七、实验感想。

通过本次实验，我们不仅学到了理论知识，还锻炼了动手能力和实验技能，加深了对电路原理的理解。

在今后的学习和工作中，我们将继续努力，不断提升自己的实验能力和创新意识，为将来的科研和工程实践打下坚实的基础。

（C）L-C电感滤波（D）π型滤波或叫C-L-C滤波图1 无源滤波电路的基本形式为电感对直流的阻抗小，交流的阻抗大，因此能够得到较好的滤波效果而直流损失小。

电感滤波缺点是体积大,成本高. 桥式整流电感滤波电路如图2所示。

电感滤波的波形图如图2所示。

根据电感的特点，当输出电流发生变化时，L中将感应出一个反电势，使整流管的导电角增大，其方向将阻止电流发生变化。

图2电感滤波电路在桥式整流电路中，当u2正半周时，D1、D3导电，电感中的电流将滞后u2不到90°。

当u2超过90°后开始下降，电感上的反电势有助于D1、D3继续导电。

当u2处于负半周时，D2、D4导电，变压器副边电压全部加到D1、D3两端，致使D1、D3反偏而截止，此时，电感中的电流将经由D2、D4提供。

由于桥式电路的对称性和电感中电流的连续性，四个二极管D1、D3；D2、D4的导电角θ都是180°，这一点与电容滤波电路不同。

图3电感滤波电路波形图已知桥式整流电路二极管的导通角是180°，整流输出电压是半个半个正弦波，其平均值约为。

电感滤波电路，二极管的导通角也是180°，当忽略电感器L的电阻时，负载上输出的电压平均值也是。

如果考虑滤波电感的直流电阻R，则电感滤波电路输出的电压平均值为要注意电感滤波电路的电流必须要足够大，即RL不能太大，应满足wL>>RL，此时IO（AV）可用下式计算由于电感的直流电阻小，交流阻抗很大，因此直流分量经过电感后的损失很小，但是对于交流分量，在wL和上分压后，很大一部分交流分量降落在电感上，因而降低了输出电压中的脉动成分。

电感L愈大，RL愈小，则滤波效果愈好，所以电感滤波适用于负载电流比较大且变化比较大的场合。

采用电感滤波以后，延长了整流管的导电角，从而避免了过大的冲击电流。

电容滤波原理详解1．空载时的情况当电路采用电容滤波，输出端空载，如图4(a)所示，设初始时电容电压uC为零。

在现代共农业生产和日常生活中，广泛地使用着交流电。

主要原因是与直流电相比，交流电在产生、输送和使用方面具有明显的优点和重大的经济意义。

例如在远距离输电时，采用较高的电压可以减少线路上的损失。

对于用户来说，采用较低的电压既安全又可降低电器设备的绝缘要求。

这种电压的升高和降低，在交流供电系统中可以很方便而又经济地由变压器来实现。

此外，异步电动机比起直流电动机来，具有构造简单、价格便宜，运行可靠等优点。

在一些非用直流电不可的场合，如工业上的电解和电镀等，也可利用整流设备，将交流电转化为直流电。

交流电的电压（或电流）随时间作周期性变化。

实际上，所谓交流电包括各种各样的波形，如正弦波、方波、锯齿波等。

本实验中，我们主要讨论正弦交流电。

其原因在于，正弦交流电在工业中得到广泛的应用，它在生产、输送和应用上比起直流电来有不少优点，而且正弦交流电变化平滑且不易产生高次谐波，这有利于保护电器设备的绝缘性能和减少电器设备运行中的能量损耗。

另外各种非正弦交流电都可由不同频率的正弦交流电叠加而成（用傅里叶分析法），因此可用正弦交流电的分析方法来分析非正弦交流电。

本实验的目的是掌握交流电路的基本特性及交流电各参数的测量方法。

了解整流滤波电路的基本工作原理。

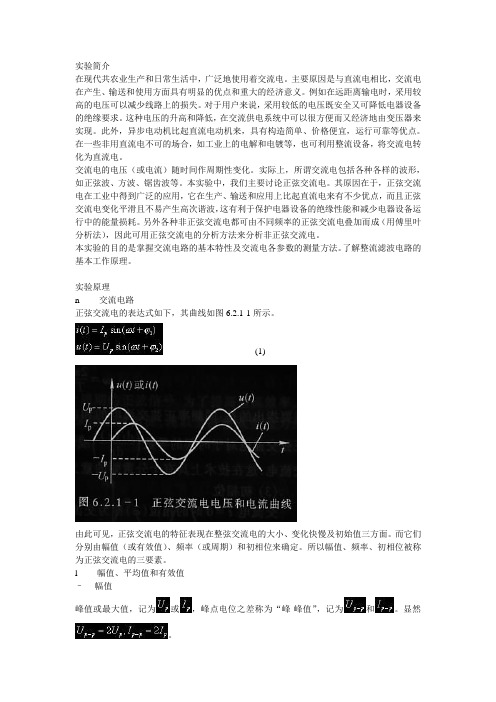

实验原理n 交流电路正弦交流电的表达式如下，其曲线如图6.2.1-1所示。

(1)由此可见，正弦交流电的特征表现在整弦交流电的大小、变化快慢及初始值三方面。

而它们分别由幅值（或有效值）、频率（或周期）和初相位来确定。

所以幅值、频率、初相位被称为正弦交流电的三要素。

l 幅值、平均值和有效值–幅值峰值或最大值，记为或，峰点电位之差称为“峰-峰值”，记为和。

显然。

令、分别表示随时间变化的交流电流和交流电压，则它们的平均值分别为(2)这里是周期，平均值实际上就是交流信号中直流分量的大小，所以图6.2.1-1所示的正弦交流电的平均值为0。

–有效值在实际应用中，交流电路中的电流或电压往往是用有效值而不是用幅值来表示。

精密全波整流电路工作原理
精密全波整流电路是将交流电信号转换为直流电信号的一种电路。

其工作原理如下：
1. 交流电源输入：将交流电源（例如电网电源）接入精密全波整流电路。

2. 滤波电容：在电路输入处设置一个滤波电容，用于滤除交流电源中的高频噪声和杂波，使得后续的整流电路仅处理纯净的交流电信号。

3. 整流电路：精密全波整流电路采用二极管桥式整流电路，将交流电信号转换为脉冲直流信号。

在正半周，D1、D2导通，负半周，D3、D4导通。

这样，交流电信号就被转换成了单方向的脉冲电信号。

4. 滤波电容：在整流电路输出端设置一个滤波电容，用于去除脉冲直流信号中的高频噪声和杂波，使输出的直流电信号更加平稳。

5. 稳压电路：在滤波电容后设置一个稳压电路，用于保证输出的直流电信号幅值稳定，不会受到输入电源电压波动的影响。

常用的稳压电路包括三端稳压器和集成稳压器等。

6. 输出直流电信号：经过整流、滤波和稳压之后，精密全波整流电路将输出一份干净、稳定、纯净的直流电信号，可以被其他电路或设备使用。

总之，精密全波整流电路通过二极管桥式整流电路将输入的交流电信号转换为脉冲直流信号，然后通过滤波和稳压电路处理，最终输出一份干净、稳定、纯净的直流电信号。
