整流与滤波电路

整流、滤波和稳压电路滤波电路交流电经过二极管整流之后，方向单一了，但是大小（电流强度）还是处在不断地变化之中。

这种脉动直流一般是不能直接用来给无线电装供电的。

要把脉动直流变成波形平滑的直流，还需要再做一番“填平取齐”的工作，这便是滤波。

换句话说，滤波的任务，就是把整流器输出电压中的波动成分尽可能地减小，改造成接近恒稳的直流电。

一、电容滤波电容器是一个储存电能的仓库。

在电路中，当有电压加到电容器两端的时候，便对电容器充电，把电能储存在电容器中；当外加电压失去（或降低）之后，电容器将把储存的电能再放出来。

充电的时候，电容器两端的电压逐渐升高，直到接近充电电压；放电的时候，电容器两端的电压逐渐降低，直到完全消失。

电容器的容量越大，负载电阻值越大，充电和放电所需要的时间越长。

这种电容带两端电压不能突变的特性，正好可以用来承担滤波的任务。

图5-9是最简单的电容滤波电路，电容器与负载电阻并联，接在整流器后面，下面以图5-9（a）所示半波整施情况说明电容滤波的工作过程。

在二极管导通期间，e2 向负载电阻R fz提供电流的同时，向电容器C充电，一直充到最大值。

e2 达到最大值以后逐渐下降；而电容器两端电压不能突然变化，仍然保持较高电压。

这时，D受反向电压，不能导通，于是Uc便通过负载电阻R fz放电。

由于C和R fz较大，放电速度很慢，在e2 下降期间里，电容器C上的电压降得不多。

当e2 下一个周期来到并升高到大于Uc时，又再次对电容器充电。

如此重复，电容器C两端（即负载电阻R fz：两端）便保持了一个较平稳的电压，在波形图上呈现出比较平滑的波形。

图5-10（a）（b）中分别示出半波整流和全波整流时电容滤波前后的输出波形。

显然，电容量越大，滤波效果越好，输出波形越趋于平滑，输出电压也越高。

但是，电容量达到一定值以后，再加大电容量对提高滤波效果已无明显作用。

通常应根据负载电用和输出电说的大小选择最佳电容量。

表5-2 中所列滤波电容器容量和输出电流的关系，可供参考。

整流滤波稳压电路原理一、引言稳压电路是现代电子设备中常用的一种电路，其作用是将不稳定的输入电压转换为稳定的输出电压，以保证电子设备的正常工作。

而整流滤波稳压电路则是稳压电路中的一种重要形式，本文将详细介绍整流滤波稳压电路的原理和工作过程。

二、整流滤波稳压电路的原理整流滤波稳压电路主要包括整流电路和滤波电路两部分。

整流电路的作用是将交流输入电压转换为直流电压，而滤波电路则用于去除直流电压中的纹波，得到稳定的直流输出电压。

1. 整流电路整流电路采用整流元件（如二极管）将输入电压的负半周期或正半周期截取，使其成为单向导通的电流。

常见的整流电路有半波整流电路和全波整流电路两种。

（1）半波整流电路半波整流电路只能将输入电压的正半周期截取，而负半周期则被截去。

其电路中只需一个二极管即可实现，结构简单、成本低廉，但输出电压的纹波较大，稳定性较差。

（2）全波整流电路全波整流电路能够将输入电压的正半周期和负半周期均截取。

其电路中一般采用两个二极管，实现了电流的双向导通。

相比半波整流电路，全波整流电路的输出电压波动较小，稳定性较好。

2. 滤波电路滤波电路的作用是将整流后的直流电压中的纹波去除，得到稳定的直流输出电压。

常见的滤波电路有电容滤波电路和电感滤波电路两种。

（1）电容滤波电路电容滤波电路通过在电路中串联一个电容器，将纹波电压的高频成分通过电容器绕过，从而实现对纹波的滤波作用。

电容滤波电路具有结构简单、成本低廉的优点，但对于低频纹波的滤波效果较差。

（2）电感滤波电路电感滤波电路通过在电路中串联一个电感元件，利用电感元件的自感性质，将纹波电压的低频成分通过电感元件绕过，从而实现对纹波的滤波作用。

电感滤波电路对于低频纹波的滤波效果较好，但结构复杂、成本较高。

三、整流滤波稳压电路的工作过程整流滤波稳压电路的工作过程如下：1. 输入电压经过整流电路，将交流电压转换为直流电压。

2. 直流电压经过滤波电路，去除直流电压中的纹波成分。

物理实验中心实验指导书整流、滤波与稳压电路ﻬ整流、滤波与稳压电路整流电路是将工频交流电转为具有直流电成分的脉动直流电.整流电路由整流器件组成。

滤波电路是将脉动直流中的交流成分滤除,减少交流成分，增加直流成分。

滤波电路直接接在整流电路后面，通常由电容器，电感器和电阻器按照一定的方式组合而成.作用是把脉动的直流电变为平滑的直流电供给负载.稳压电路对整流后的直流电压采用负反馈技术进一步稳定直流电压。

直流电源的方框图如图1所示。

滤波电路利用电抗性元件对交、直流阻抗的不同，实现滤波。

电容器C对直流开路,对交流阻抗小，所以CL对直流阻抗小,对交流阻抗大，因此L 应与负载串联.经过滤波电路后,既可保留直流分量、又可滤掉一部分交流分量，改变了交直流成分的比例，减小了电路的脉动系数,改善了直流电压的质量。

一、实验目的1。

了解整流、滤波电路的作用．２。

进一步熟悉示波器的使用.3。

观察单相半波、单相桥式及单相桥式整流电容滤波电路的输入、输出电压波形。

二、实验原理为方便分析,把二极管当作理想器件,即认为它加上正向电压导通时电阻为零，加上反向电压截止时电阻为无穷大.电容器在电路中有储存和释放能量的作用,电源供给的电压升高时,它把部分能量储存起来,而当电源电压降低时,就把能量释放出来，从而减少脉动成分，使负载电压比较平滑。

1。

单相半波整流电路电路如图2所示。

设在输入交流电压正半周：A端为正、Ｂ端为负,二极管因承受正向电压而导通,电流I L通路是A-Ｖ1—RＬ－B。

忽略二极管正向压降时,输入电压全部加在负载R L上。

在输入交流电压负半周:B端为正、A端为负,二极管因承受反向电压而截止。

输入电压几乎全部降落在二极管V上，负载ＲＬ上电压基本为零。

图1 直流稳压电路方框图由图5可见，在交流电一个周期内,二极管半个周期导通半个周期截止，以后周期重复上述过程.2.单相桥式整流电路电路如图３所示。

设在输入交流电压正半周：A端为正、B端为负，即Ａ点电位高于B点电位。

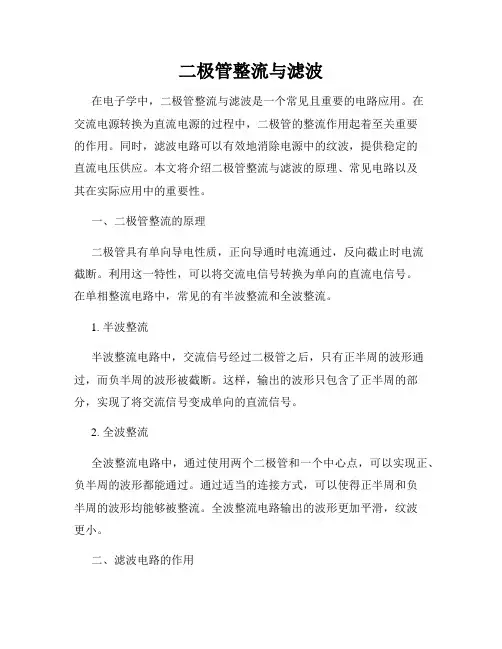

二极管整流与滤波在电子学中，二极管整流与滤波是一个常见且重要的电路应用。

在交流电源转换为直流电源的过程中，二极管的整流作用起着至关重要的作用。

同时，滤波电路可以有效地消除电源中的纹波，提供稳定的直流电压供应。

本文将介绍二极管整流与滤波的原理、常见电路以及其在实际应用中的重要性。

一、二极管整流的原理二极管具有单向导电性质，正向导通时电流通过，反向截止时电流截断。

利用这一特性，可以将交流电信号转换为单向的直流电信号。

在单相整流电路中，常见的有半波整流和全波整流。

1. 半波整流半波整流电路中，交流信号经过二极管之后，只有正半周的波形通过，而负半周的波形被截断。

这样，输出的波形只包含了正半周的部分，实现了将交流信号变成单向的直流信号。

2. 全波整流全波整流电路中，通过使用两个二极管和一个中心点，可以实现正、负半周的波形都能通过。

通过适当的连接方式，可以使得正半周和负半周的波形均能够被整流。

全波整流电路输出的波形更加平滑，纹波更小。

二、滤波电路的作用尽管通过二极管整流可以将交流信号转换为直流信号，但直流信号中还是会存在一些波动，即所谓的纹波。

为了使直流信号更加稳定，需要使用滤波电路。

滤波电路的作用是消除直流电源中的纹波，并提供稳定的直流电压输出。

常见的滤波电路有电容滤波和电感滤波。

1. 电容滤波电容滤波电路通过在电路中串联一个电容器，将纹波电压通过电容器的充电和放电来削弱。

电容器能够对高频的纹波进行滤波，从而实现纹波的减小。

2. 电感滤波电感滤波电路则是通过在电路中串联一个电感器，利用电感在电路中形成的自感性，来抵消电源信号中的纹波。

电感滤波器具有对低频纹波的滤波效果。

三、二极管整流与滤波电路的应用二极管整流与滤波电路在实际应用中广泛使用。

其中最常见的应用场景就是交流电转换为直流电的电源适配器。

电源适配器在电子设备中起着至关重要的作用，为设备提供稳定的直流电源。

此外，二极管整流与滤波电路还广泛应用于通信设备、功放器、放大器等电子设备中。

整流与滤波电路实验报告整流与滤波电路实验报告一、引言整流与滤波电路是电子电路中常用的两种基本电路。

整流电路用于将交流电信号转换为直流电信号，滤波电路则用于去除电路中的噪声和波动，使电路输出更加稳定。

本实验旨在通过实际操作，深入理解整流与滤波电路的原理和应用。

二、实验目的1. 学习整流电路和滤波电路的基本原理；2. 掌握整流电路和滤波电路的实验操作方法；3. 分析整流电路和滤波电路的性能指标。

三、实验器材和仪器1. 电源：直流电源、交流电源；2. 电阻：可变电阻、固定电阻；3. 电容：可变电容、固定电容；4. 示波器；5. 连接线等。

四、实验原理1. 整流电路原理：整流电路用于将交流电信号转换为直流电信号。

常见的整流电路有半波整流电路和全波整流电路。

半波整流电路仅利用正半周或负半周的信号，而全波整流电路则同时利用正负半周的信号。

2. 滤波电路原理：滤波电路用于去除电路中的噪声和波动，使电路输出更加稳定。

常见的滤波电路有低通滤波电路和高通滤波电路。

低通滤波电路能够通过低频信号，而阻断高频信号；高通滤波电路则相反。

五、实验步骤1. 搭建半波整流电路：将交流电源连接到二极管的正端，将负端接地。

连接一个负载电阻，并通过示波器观察输出波形。

2. 搭建全波整流电路：将交流电源连接到两个二极管的正端，将负端接地。

连接一个负载电阻，并通过示波器观察输出波形。

3. 搭建低通滤波电路：将交流电源连接到一个电容的正极，将负极接地。

连接一个负载电阻，并通过示波器观察输出波形。

4. 搭建高通滤波电路：将交流电源连接到一个电容的负极，将正极接地。

连接一个负载电阻，并通过示波器观察输出波形。

六、实验结果与分析1. 半波整流电路：观察示波器上的波形，可以发现输出信号仅包含正半周的波形。

这是因为二极管在正向导通时，电流可以流过，而在反向截止时，电流无法通过。

2. 全波整流电路：观察示波器上的波形，可以发现输出信号包含正负半周的波形。

实验六整流、滤波、稳压电路一、实验目的1.掌握桥式整流的特点。

2.了解稳压电路的组成和稳压作用。

3.熟悉集成三端可调稳压器的使用。

二、实验属性验证性实验三、实验仪器设备及器材1.试验台2.示波器3.数字万用表四、预习要求1.二极管全波整流的工作原理及整流输出波形。

2.整流电路分别接电容、稳压管时的工作原理及输出波形。

3.熟悉集成三端可调稳压器的工作原理。

五、实验内容与步骤首先校准示波器1.桥式整流：按图 8-1 接线，在输入端接入交流 14V 电压，调节 W2 使 I0= 50mA时，测出 Vo，同时用示波器的 DC 档观察输出波形并记入表 8-1 中。

表8-1图8-1 仿真参考电路2.加电容滤波：上述实验电路不动，在桥式整流后面加电容滤波，如图8-2 接线，测量接电容的情况下输入电压V0 及输出电流I0 ，同时用示波器的DC 档观察输出波形并记入表8-2 中。

表8-2图8-2 仿真参考电路3.加稳压二极管上述电路不动，在电容后面加稳压二极管电路，如图8-3 接线，在接通交流14V 电源后，调整W2 使I0 分别为10mA、15mA、20 mA 时，测出V AO 和V0，并用示波器的DC 档观测波形，记入表8-3 中。

、表8-3图8-3仿真参考电路当I0=10mA时当I0=15mA时当I0=20mA时六、实验报告1.总结桥式整流的特点。

答：脉动较小，使用的整流器件较全波整流时多一倍，整流电压脉动与全波整流相同，每个器件所承受的反向电压为电源电压峰复值。

2.说明滤波电容 C 的作用。

C有关答：滤波。

输出电压的脉动程度与平均值与放电时间常数RL3.总结稳压二极管的稳压作用和可调三端稳压器的稳压作用。

答：稳压二极管：稳定电压，稳压值是固定的，并联在电路上，功率较小，主要用在电路中稳定某一点的工作电压，多应用在控制电路，在击穿情况下才起控制作用的。

可调三端稳压器：稳定电压，稳压值是可调，串联在电路上，功率较大，主要用在为整个或部分电路提供稳定或可调的供电电源，多用在供电电路，不能击穿。

一、整流电路的工作原理整流电路是将交流电信号转换成直流电信号的电路。

其工作原理主要通过二极管的导通和截止来实现。

在正半周的电压周期内，二极管处于导通状态，电流可以顺利通过；而在负半周的电压周期内，二极管处于截止状态，电流无法通过。

这样，交流电信号经过整流电路后，就可以转化为直流电信号输出。

二、滤波电路的工作原理滤波电路是用来去除整流后直流电信号中的脉动成分，使得输出的电压更加平稳。

其主要原理是通过电容器的充放电来吸收和释放交流电信号中的高频脉动成分。

在充电时，电容器可以吸收一部分脉动成分；在放电时，电容器则会释放出积累的电荷，从而使输出的电压更加稳定。

三、稳流电路的工作原理稳流电路是为了在负载变化时，仍然能够保持输出电流恒定的电路。

其原理是通过负反馈控制电路的工作点，使得在负载变化时，电路可以自动调整输出电流，从而避免因负载变化而导致的输出电流波动。

四、稳压电路的工作原理稳压电路是为了在输入电压波动时，能够保持输出电压恒定的电路。

其工作原理主要包括串联稳压和并联稳压两种方式。

串联稳压是通过调整输出电压与输入电压之间的电压差，以维持输出电压稳定；而并联稳压则是通过电容器和电感器等元件来减小输入电压的波动，从而实现输出电压的稳定。

五、结论整流、滤波、稳流、稳压电路是电子电路中常见的几种基本电路，它们通过不同的原理和组合方式，可以实现对交流电信号的转换和处理，从而得到稳定的直流电信号输出。

在实际应用中，这些电路通常会被应用于各种电子设备和电源系统中，起到了至关重要的作用。

对这些电路的工作原理有深入的了解，对于电子工程领域的从业者来说，是非常重要的。

六、整流、滤波、稳流、稳压电路在电子设备中的应用上文我们已经介绍了整流、滤波、稳流、稳压电路的工作原理，接下来我们将重点谈谈这些电路在电子设备中的应用。

1. 整流电路的应用整流电路是将交流电信号转换成直流电信号的关键电路之一，广泛应用于各种电源设备和电子设备中。

整流与滤波电路实验报告整流与滤波电路实验报告一、引言整流与滤波电路是电子电路领域中常见的实验内容。

整流电路用于将交流信号转换为直流信号，而滤波电路则用于去除直流信号中的纹波成分，使得输出信号更加稳定。

本次实验旨在通过搭建整流与滤波电路，探究其原理与性能。

二、实验器材与原理本次实验所需器材包括变压器、二极管、电容器、电阻器等。

变压器用于将交流电源转换为适合实验的低电压电源。

二极管作为整流电路的关键元件，能够将交流信号转换为单向的直流信号。

电容器则用于滤除直流信号中的纹波成分，使得输出信号更加平滑。

电阻器则起到限流的作用，保护电路和实验设备。

三、实验步骤与结果1. 搭建半波整流电路首先，将变压器的输入端接入交流电源，输出端接入整流电路。

整流电路由二极管和负载电阻组成。

通过示波器测量负载电阻两端的电压，得到输出波形。

实验结果显示，半波整流电路能够将输入的交流信号转换为单向的直流信号。

然而，由于只有正半周期的信号被保留，输出信号仍然存在纹波成分。

2. 搭建全波整流电路在半波整流电路的基础上，引入一个中心引线，将二极管的另一端接入负载电阻。

通过示波器测量负载电阻两端的电压，得到输出波形。

实验结果显示，全波整流电路能够将输入的交流信号的正负半周期都转换为直流信号，输出信号的纹波成分较半波整流电路明显减少。

3. 搭建RC滤波电路在全波整流电路的基础上，引入一个电容器，将其与负载电阻并联。

通过示波器测量负载电阻两端的电压，得到输出波形。

实验结果显示，RC滤波电路能够进一步减小输出信号的纹波成分。

电容器能够储存电荷，在正半周期时释放电荷，而在负半周期时吸收电荷，从而平滑输出信号。

四、实验分析与讨论通过本次实验，我们验证了整流与滤波电路的基本原理，并观察到了不同电路对输出信号的影响。

半波整流电路只保留了正半周期的信号，输出信号中的纹波成分较大。

全波整流电路则能够将正负半周期都转换为直流信号，纹波成分相对减小。

而加入RC滤波电路后，输出信号的纹波成分进一步减小，信号更加稳定。

直流电源是指输出电压恒定的电源，它是许多电子设备的重要组成部分。

直流电源的整流电路和滤波电路是直流电源中不可或缺的重要组成部分，它们起着将交流电转化为稳定的直流电的作用。

一、整流电路1. 整流器的作用整流器是将交流电信号转换为单向导通的电流的电子器件。

它通常由二极管或其他半导体器件构成。

当交流信号输入整流器时，整流器会使其中的电流只能单向流动，从而将交流电转化为直流电。

2. 常见的整流电路常见的整流电路有单相半波整流电路、单相全波整流电路、三相半波整流电路和三相全波整流电路。

其中，单相半波整流电路和单相全波整流电路是在单相电源下使用的，而三相半波整流电路和三相全波整流电路则是在三相电源下使用的。

3. 整流电路的特点整流电路能够将交流电转化为直流电，并且在整流过程中会有一定的电压损失。

在选择整流电路时，需要根据实际需求来确定是否需要使用滤波电路进行进一步处理。

二、滤波电路1. 滤波器的作用滤波器是指对电路中的信号进行滤波的电子器件。

在直流电源中，滤波器的作用是去除输出电压中的脉动成分，使得输出电压更加稳定。

常见的滤波器包括电容滤波器和电感滤波器。

2. 电容滤波器电容滤波器是一种常用的直流电源滤波器。

它通过在电路中串联一个电容器来实现滤波的效果。

当直流电压通过电容器时，电容器会储存电荷并平滑输出电压脉动。

电容滤波器适用于对工作频率较高的电路进行滤波。

3. 电感滤波器电感滤波器是另一种常见的直流电源滤波器。

它通过在电路中并联一个电感元件来实现滤波的效果。

电感元件对不同频率的电流有不同的阻抗，从而可以将高频脉动成分去除。

电感滤波器适用于对工作频率较低的电路进行滤波。

4. 深振滤波器深振滤波器是一种结合了电容滤波和电感滤波优点的新型滤波器。

它能够同时适用于高频和低频的滤波需求，具有较好的滤波效果和稳定性。

三、整流电路和滤波电路的应用1. 电子设备中的应用整流电路和滤波电路广泛应用于各种电子设备中，如手机充电器、电脑电源适配器、数码相机等。

详解4种整流、5种滤波电路1、变压电路通常直流稳压电源使用电源变压器来改变输入到后级电路的电压。

电源变压器由初级绕组、次级绕组和铁芯组成。

初级绕组用来输入电源交流电压，次级绕组输出所需要的交流电压。

通俗的说，电源变压器是一种电→磁→电转换器件。

即初级的交流电转化成铁芯的闭合交变磁场，磁场的磁力线切割次级线圈产生交变电动势。

次级接上负载时，电路闭合，次级电路有交变电流通过。

变压器的电路图符号见图2-3-1。

2、整流电路经过变压器变压后的仍然是交流电，需要转换为直流电才能提供给后级电路，这个转换电路就是整流电路。

在直流稳压电源中利用二极管的单项导电特性，将方向变化的交流电整流为直流电。

（1）半波整流电路半波整流电路见图2-3-2。

其中B1是电源变压器，D1是整流二极管，R1是负载。

B1次级是一个方向和大小随时间变化的正弦波电压，波形如图 2-3-3（a）所示。

0～π期间是这个电压的正半周，这时B1次级上端为正下端为负，二极管D1正向导通，电源电压加到负载R1上，负载R1中有电流通过；π～2π期间是这个电压的负半周，这时B1次级上端为负下端为正，二极管D1反向截止，没有电压加到负载R1上，负载R1中没有电流通过。

在2π～3π、3π～4π等后续周期中重复上述过程，这样电源负半周的波形被“削”掉，得到一个单一方向的电压，波形如图2-3-3（b）所示。

由于这样得到的电压波形大小还是随时间变化，我们称其为脉动直流。

设B1次级电压为E，理想状态下负载R1两端的电压可用下面的公式求出：整流二极管D1承受的反向峰值电压为：由于半波整流电路只利用电源的正半周，电源的利用效率非常低，所以半波整流电路仅在高电压、小电流等少数情况下使用，一般电源电路中很少使用。

（2）全波整流电路由于半波整流电路的效率较低，于是人们很自然的想到将电源的负半周也利用起来，这样就有了全波整流电路。

全波整流电路图见图2-3-6。

相对半波整流电路，全波整流电路多用了一个整流二极管D2，变压器B1的次级也增加了一个中心抽头。

实验八 整流、滤波与稳压电路一、画出本次实验的电路一、画出本次实验的电路二、实验数据记录二、实验数据记录1． 画出示波器测得的各波形。

画出示波器测得的各波形。

表8-1 观察所得波形图表名称名称 测试点测试点 波形波形变压器输出电压变压器输出电压○A 、○F U AF整流输出整流输出 （不接1C 、2C 、Z D ）○C 、○E○D 、○E (D2与D4间连接，构成全波整流) 整流+滤波输出滤波输出（接1C ， 2C ，不接Z D ）○B 、○E○D 、○E 0 p 2p 0 p 2p0 p 2p t t t U CEU DE0 p 2p t U BE0 p 2pt U DE整流+滤波+稳压输出（接1C ，2C ， Z D ）○D 、○E2．测量整流、电容滤波电源的外特性．测量整流、电容滤波电源的外特性表8-2 整流、电容滤波电源的外特性（接1C ，不接2C 、Z D ）O I （mA ） 0（负载开路）10 15 20 25 30 40 O U （V ）3．测量整流、CRC 滤波、稳压电源的外特性滤波、稳压电源的外特性表8-3 整流、CRC 滤波、稳压电源的外特性（接1C 、2C 、Z D ）O I （mA ） 0（负载开路） 10 15 20 25 30 40 O U （V ）4．根据表8-2和8-3的数据，在方格纸上画出以上两种电路的外特性曲线。

的数据，在方格纸上画出以上两种电路的外特性曲线。

三、分析与思考三、分析与思考1． 根据表8-3说明稳压管的稳压范围。

说明稳压管的稳压范围。

（注：稳压范围是指电压基本不变时的电流变化范围。

）2． 若实验电路中的Z D 极性接反，O U 等于多少（设稳压管正向导通电压为0.7V ）？）？3．稳压二极管起稳压作用的条件是什么？．稳压二极管起稳压作用的条件是什么？ （1） （2） （3）4．为什么本次实验中所用的整流、滤波与稳压电路又叫并联型稳压电路？．为什么本次实验中所用的整流、滤波与稳压电路又叫并联型稳压电路？5．试分析该稳压电路在负载发生变化时，输出电压在一定范围内保持稳定的原理。

整流滤波电路输出公式推导一、整流电路基础。

1. 半波整流电路。

- 设输入交流电压u = U_msinω t，其中U_m为交流电压的最大值，ω = 2π f，f为交流电源的频率。

- 在半波整流电路中，二极管只在交流电压的正半周导通。

当二极管导通时，输出电压u_o等于输入电压u；当二极管截止时，输出电压u_o=0。

- 所以，半波整流电路输出电压的平均值U_o(AV)为：- U_o(AV)=(1)/(2π)∫_0^πU_msinω t d(ω t)- 计算积分∫_0^πU_msinω t d(ω t)= - U_mcosω t_0^π=2U_m- 则U_o(AV)=(U_m)/(π)- 又因为U_m = √(2)U（U为交流电压的有效值），所以U_o(AV)=(√(2)U)/(π)≈0.45U。

2. 全波整流电路。

- 对于全波整流电路，它利用了交流电压的正负两个半周。

- 设输入交流电压u = U_msinω t。

- 在正半周，一组二极管导通，负半周另一组二极管导通，使得输出电压在正负半周都有输出（只是方向相同）。

- 全波整流电路输出电压的平均值U_o(AV)为：- U_o(AV)=(1)/(π)∫_0^πU_msinω t d(ω t)- 计算积分∫_0^πU_msinω t d(ω t)= - U_mcosω t_0^π=2U_m- 则U_o(AV)=(2U_m)/(π)- 由于U_m=√(2)U，所以U_o(AV)=(2√(2)U)/(π)≈0.9U1. 电容滤波电路（以全波整流后的电容滤波为例）- 在全波整流电路后面加上电容滤波。

- 当电容充电时，输出电压u_o上升，当电容放电时，输出电压u_o下降。

- 假设在没有负载（R_L=∞）的情况下，电容充电到交流电压的最大值U_m，所以此时输出电压U_o=U_m=√(2)U。

- 当有负载R_L时，电容放电时间常数τ = R_LC。

- 在工程近似计算中，对于全波整流电容滤波电路，当R_LC≥slant(3 - 5)(T)/(2)（T=(1)/(f)为交流电源周期）时，输出电压的平均值U_o近似为：- U_o≈1.2U（U为交流电压有效值）。
