整流、滤波电路—示波器的使用

示波器使用方法示波器是一种用来观察和测量电信号波形的仪器，它在电子工程领域中有着广泛的应用。

正确的使用示波器可以帮助工程师快速准确地分析电路中的问题，提高工作效率。

下面将介绍示波器的基本使用方法，希望能对大家有所帮助。

首先，准备工作。

在使用示波器之前，需要确保示波器的电源已经连接并打开，同时调整好屏幕亮度和对比度，以便于观察波形。

另外，还需要准备好测试线和探头，确保它们的连接是正确的。

接下来，连接电路。

将示波器的探头连接到待测电路的信号源上，确保连接的稳固可靠。

在连接时要注意探头的接地线是否连接到了合适的地点，避免出现测量误差。

然后，调整示波器。

根据待测信号的频率和幅度范围，调整示波器的触发模式、水平和垂直灵敏度，以确保波形能够清晰地显示在屏幕上。

在调整过程中，可以利用示波器的自动设置功能来快速调整参数，然后再微调以满足实际需求。

接着，观察波形。

当示波器参数调整完成后，可以开始观察波形。

通过调整触发电平和触发边沿，可以使波形在屏幕上稳定显示。

此时，可以观察波形的周期、频率、幅度等特征，以判断电路工作是否正常。

最后，记录和分析。

在观察到波形后，可以通过示波器的截屏功能或者外部设备来记录波形，以备后续分析和比较。

同时，可以利用示波器的测量功能来获取波形的具体数值，进行进一步的分析和计算。

总结，通过以上步骤的操作，我们可以正确地使用示波器来观察和测量电信号波形。

在实际工程中，示波器是一种非常重要的测试仪器，掌握好示波器的使用方法对于工程师来说至关重要。

希望本文介绍的内容能够帮助大家更加熟练地使用示波器，提高工作效率，解决实际问题。

示波器的使用方法
示波器是一种用于显示电信号波形的仪器，主要用于电子、电气、通信等领域的实验、研究和故障排查。

使用示波器需要以下几个步骤：
1. 连接电源：将示波器的电源线插入电源插座，并确保电源开关处于关闭状态。

2. 连接探头：将探头的接地线连接到示波器的接地端口，将探头的其他一端连接到待测电路中与信号相接位置。

3. 调整示波器控制：打开示波器的电源开关，调节控制面板上的各个旋钮和按钮，以便正确地显示待测信号波形。

4. 调整时间基准：通过旋转示波器上的时间基准旋钮，以便调整波形在水平方向上的显示范围和速度。

5. 调整垂直增益：通过旋转示波器上的垂直增益旋钮，以便调整波形在垂直方向上的显示范围和放大倍数。

6. 观察信号波形：在示波器的显示屏上观察待测信号的波形。

可以调整时间基准和垂直增益来获取清晰、稳定的波形显示。

7. 分析信号特征：根据示波器显示的波形，分析信号的频率、振幅、周期等特征。

8. 关闭示波器：完成使用后，关闭示波器的电源开关，并拔出
电源线。

请注意，示波器的具体使用方法可能因品牌和型号而有所差异，建议在使用示波器前先阅读并理解相关的使用手册或操作指南。

示波器的使用原理
示波器是一种专门用于测量和显示电信号波形的仪器。

它通过将电信号转换为可见的图形，使得人们能够直观地观察和分析电信号的各种特征和参数。

示波器的基本组成部分包括：输入端口、垂直放大器、水平放大器、时间基准、触发电路和显示屏幕。

首先，电信号从输入端口进入示波器。

输入端口通常是一个电缆插孔，用于连接待测电路或设备的信号输出。

接下来，信号经过垂直放大器进行放大。

垂直放大器的作用是将输入信号幅度调整到适合示波器的显示范围内。

放大器通常采用可变增益的形式，使得用户可以根据需要调整信号的显示大小。

然后，信号经过水平放大器进行水平方向上的放大。

水平放大器用于调整信号在水平方向上的显示速率，以便让用户能够清晰地观察到信号的波形特征。

时间基准是示波器中的一个重要组成部分，用于提供水平方向上的时间参考。

通过调整时间基准，用户可以改变示波器屏幕上信号波形的显示速率。

触发电路的作用是确定显示屏上显示的信号波形的起始位置。

触发电路通过对输入信号进行比较和判断，当满足用户设定的触发条件时，触发电路会发出触发信号，告诉示波器从何处开
始显示。

最后，通过电子束在显示屏上绘制图形，将输入信号的波形显示出来。

通常示波器的显示屏是一个阴极射线管，通过控制电子束的位置和强度，可以在屏幕上绘制出各种波形形状。

总之，示波器通过将电信号转换为可见的图形，帮助用户直观地观察和分析信号波形。

它的工作原理是通过放大、调整显示速率、触发和绘制图形等步骤来实现。

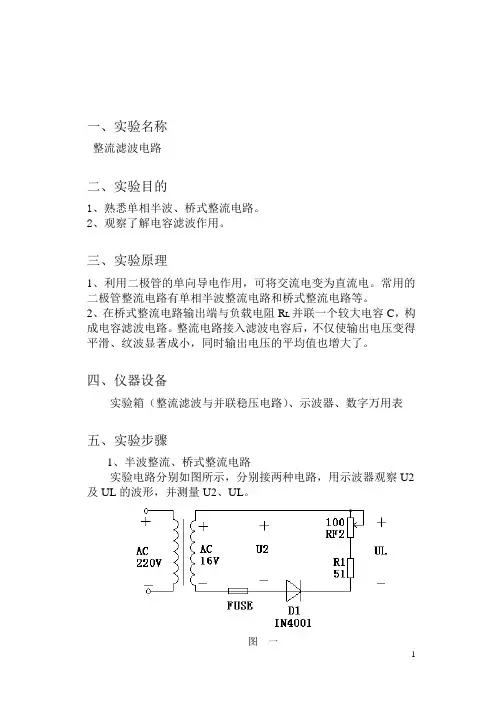

一、实验名称
整流滤波电路
二、实验目的
1、熟悉单相半波、桥式整流电路。

2、观察了解电容滤波作用。

三、实验原理
1、利用二极管的单向导电作用，可将交流电变为直流电。

常用的二极管整流电路有单相半波整流电路和桥式整流电路等。

2、在桥式整流电路输出端与负载电阻R L并联一个较大电容C，构成电容滤波电路。

整流电路接入滤波电容后，不仅使输出电压变得平滑、纹波显著成小，同时输出电压的平均值也增大了。

四、仪器设备
实验箱（整流滤波与并联稳压电路）、示波器、数字万用表
五、实验步骤
1、半波整流、桥式整流电路
实验电路分别如图所示，分别接两种电路，用示波器观察U2及UL的波形，并测量U2、UL。

图一
图二
2、电容滤波电路
实验电路如图三。

图三
（1）分别用不同电容接入电路，RL先不接，用示波器观察波形，用电压表测UL并记录。

（2）接上RL，先用RL=1KΩ，重复上述实验并记录。

（3）将RL改为150Ω，重复上述实验。

六、数据记录
电路形式U2/V UL/V 半波整流电路
桥式整流电路
2、半波整流、桥式整流电路输入U2、输出UL的波形图
3、滤波电路数据记录
(1)RL开路（RL=∞）
C/μF UL/V
0.33
470
(2)C=470μF
RL UL/V
∞
1KΩ
150Ω
4、滤波电路输出UL的波形图
C=0.33μF RL=∞C=470μF RL=∞
C=470μF RL=1KΩC=470μF RL=150Ω。

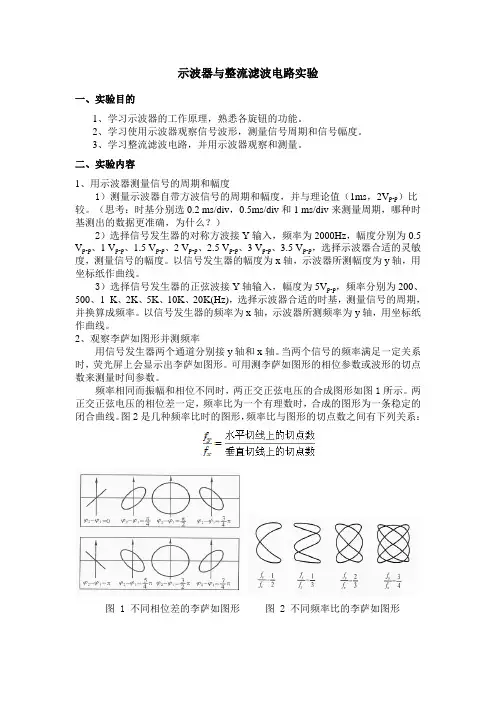

示波器与整流滤波电路实验一、实验目的1、学习示波器的工作原理，熟悉各旋钮的功能。

2、学习使用示波器观察信号波形，测量信号周期和信号幅度。

3、学习整流滤波电路，并用示波器观察和测量。

二、实验内容1、用示波器测量信号的周期和幅度1）测量示波器自带方波信号的周期和幅度，并与理论值（1ms，2V p-p）比较。

（思考：时基分别选0.2 ms/div，0.5ms/div和1 ms/div来测量周期，哪种时基测出的数据更准确，为什么？）2）选择信号发生器的对称方波接Y输入，频率为2000Hz，幅度分别为0.5 V p-p、1 V p-p、1.5 V p-p、2 V p-p、2.5 V p-p、3 V p-p、3.5 V p-p，选择示波器合适的灵敏度，测量信号的幅度。

以信号发生器的幅度为x轴，示波器所测幅度为y轴，用坐标纸作曲线。

3）选择信号发生器的正弦波接Y轴输入，幅度为5V p-p，频率分别为200、500、1 K、2K、5K、10K、20K(Hz)，选择示波器合适的时基，测量信号的周期，并换算成频率。

以信号发生器的频率为x轴，示波器所测频率为y轴，用坐标纸作曲线。

2、观察李萨如图形并测频率用信号发生器两个通道分别接y轴和x轴。

当两个信号的频率满足一定关系时，荧光屏上会显示出李萨如图形。

可用测李萨如图形的相位参数或波形的切点数来测量时间参数。

频率相同而振幅和相位不同时，两正交正弦电压的合成图形如图1所示。

两正交正弦电压的相位差一定，频率比为一个有理数时，合成的图形为一条稳定的闭合曲线。

图2是几种频率比时的图形，频率比与图形的切点数之间有下列关系：图 1 不同相位差的李萨如图形图 2 不同频率比的李萨如图形要求取f x =1200Hz ，调节f y 使得示波器出现5种不同的李萨如图形，记录相应的f y 和图形，验证上述关系式。

三、选作内容1、整流电路的观察和测量1）半波和全波整流电路如图3所示，在实验板上自行搭建电路，调节信号发生器的输出频率为500Hz 。

示波器原理与使用
示波器是一种用来观测、测量电信号的仪器。

它能够将电信号转换为对应的图形波形，并将其显示在示波器的屏幕上。

示波器的基本原理是利用电子束在示波管内偏转，从而在屏幕上显示电信号的波形。

其中，电子束的运动是由垂直和水平偏转系统控制的。

垂直偏转系统负责控制电子束在屏幕上的垂直位置，从而显示电信号的振幅。

水平偏转系统则控制电子束的水平位置，表示时间。

示波器的使用通常包括以下几个步骤：
1. 连接电源和信号源：将示波器与电源和待测电路连接。

确保电源电压和信号源频率符合示波器的规格要求。

2. 调整示波器参数：根据需要，设置示波器的垂直灵敏度、水平扫描速度等参数，以确保波形可见且适合观测。

3. 观察波形：打开示波器的电源，将待测信号输入示波器。

在屏幕上可以看到电信号的波形。

根据需要，可以调整显示的时间和垂直位置。

4. 测量信号参数：示波器还可以提供一些测量功能，如测量波形的频率、幅值、周期等。

可以根据需要使用相应的测量功能。

5. 记录和分析数据：如果需要记录和分析波形数据，可以将示波器与计算机或存储设备连接，并使用相应的软件进行数据处
理。

总之，示波器是一种重要的测试工具，能够帮助工程师观测和测量电信号，用于故障排查、信号分析等工作。

正确使用示波器，可以提高工作效率，确保电路和设备的正常运行。

完整版整流滤波电路实验报告一、实验目的1.掌握整流电路和电容滤波器的原理；2.学习整流滤波电路的构成和基本特性，理解滤波器的放大频率、截止频率、衰减频率、阻抗匹配、负载等参数的影响；3.通过实验掌握用示波器测量电源电压和负载电压、电容滤波器工作时的电压波形，以及不同频率下电压波形的变化规律。

二、实验原理1.整流电路在交流电源上连接一个电阻和一个二极管组成的电路，能将交流电转换成直流电，这种电路称为整流电路。

半波整流电路和全波整流电路是最基本的整流电路。

其中，半波整流电路通过一个二极管使正半周电压通过，而负半周电压被截去，只保留正半周脉动电平。

全波整流电路则是通过两个二极管交替的截取来自两个方向的电压脉动，从而得到纯的正弦波。

2.电容滤波器电容滤波器是在整流电路输出直流电后，通过在输出端并联一个电容，使其中的交流分量被短路来达到滤波的目的。

电容滤波器的原理是利用电容器在电路中的充电和放电过程来消除信号中的高频噪声成分，因为当信号的变化频率很高时，电容器的充放电过程较长，其阻抗较低，从而使信号通过电容器时得以短路，而低频信号则可以通过电容器，从而实现滤波的目的。

三、实验器材示波器、直流稳压电源、万用表、电阻、电容、二极管等。

四、实验步骤1.搭建半波整流电路（1）将直流稳压电源的正极接入电路实验板的“+”端，负极接入电路实验板的“-”端。

（2）将一根导线连接实验板的正极输出端口，另一端连接到电阻上，再将电阻另一端连接到一根全向二极管的负极，再将二极管的正极连接“+”端口。

（3）将示波器的地线夹具接入电路实验板上的“-”端，探头夹具接到“+”端口。

2.观察半波整流电路的输出波形并记录数据当电路接通，给直流稳压电源接上交流电源后，打开示波器的电源开关，选择一个适当的时间基和交流电源的频率进行观察，调整电源供应电压，将示波器指针设置在一个适当的位置，记录电压值和电阻的电压值。

4.搭建电容滤波电路（1）在搭建半波整流电路的基础上，将一个电容电器连接在二极管的负极上，另一端连接在接地端口上，即在短路的电阻之间并联一个电容。

整流与滤波电路实验报告整流与滤波电路实验报告一、引言整流与滤波电路是电子电路中常用的两种基本电路。

整流电路用于将交流电信号转换为直流电信号，滤波电路则用于去除电路中的噪声和波动，使电路输出更加稳定。

本实验旨在通过实际操作，深入理解整流与滤波电路的原理和应用。

二、实验目的1. 学习整流电路和滤波电路的基本原理；2. 掌握整流电路和滤波电路的实验操作方法；3. 分析整流电路和滤波电路的性能指标。

三、实验器材和仪器1. 电源：直流电源、交流电源；2. 电阻：可变电阻、固定电阻；3. 电容：可变电容、固定电容；4. 示波器；5. 连接线等。

四、实验原理1. 整流电路原理：整流电路用于将交流电信号转换为直流电信号。

常见的整流电路有半波整流电路和全波整流电路。

半波整流电路仅利用正半周或负半周的信号，而全波整流电路则同时利用正负半周的信号。

2. 滤波电路原理：滤波电路用于去除电路中的噪声和波动，使电路输出更加稳定。

常见的滤波电路有低通滤波电路和高通滤波电路。

低通滤波电路能够通过低频信号，而阻断高频信号；高通滤波电路则相反。

五、实验步骤1. 搭建半波整流电路：将交流电源连接到二极管的正端，将负端接地。

连接一个负载电阻，并通过示波器观察输出波形。

2. 搭建全波整流电路：将交流电源连接到两个二极管的正端，将负端接地。

连接一个负载电阻，并通过示波器观察输出波形。

3. 搭建低通滤波电路：将交流电源连接到一个电容的正极，将负极接地。

连接一个负载电阻，并通过示波器观察输出波形。

4. 搭建高通滤波电路：将交流电源连接到一个电容的负极，将正极接地。

连接一个负载电阻，并通过示波器观察输出波形。

六、实验结果与分析1. 半波整流电路：观察示波器上的波形，可以发现输出信号仅包含正半周的波形。

这是因为二极管在正向导通时，电流可以流过，而在反向截止时，电流无法通过。

2. 全波整流电路：观察示波器上的波形，可以发现输出信号包含正负半周的波形。

整流滤波电路实验报告整流滤波电路实验报告一、引言整流滤波电路是电子工程中常用的一种电路，用于将交流电信号转换为直流电信号，并通过滤波电路去除交流信号中的纹波。

本实验旨在通过搭建整流滤波电路，了解其原理和特性，并通过实验数据进行分析和验证。

二、实验装置和原理本实验所用的实验装置包括电源、变压器、二极管、电容器、电阻器和示波器。

实验中，交流电源通过变压器降压，并接入整流电路。

整流电路由二极管和电容器组成，二极管起到整流作用，将交流信号转换为半波或全波直流信号，而电容器则用于滤波，去除纹波。

三、实验步骤和数据记录1. 按照实验电路图搭建整流滤波电路，注意连接的正确性。

2. 打开电源，调节电源输出电压为适当值，例如10V。

3. 使用示波器测量电路输入和输出的电压波形，并记录数据。

4. 调节电源输出电压，分别记录不同电压下的输入和输出波形数据。

四、实验数据分析通过实验记录的数据，我们可以进行以下分析：1. 输入电压和输出电压的关系：根据实验数据，我们可以得到输入电压和输出电压的关系曲线。

一般情况下，输出电压随着输入电压的增加而增加，但在一定范围内，输出电压会趋于稳定。

这是因为当输入电压过大时，电容器已经无法完全充电，无法继续提高输出电压。

2. 纹波电压的大小：纹波电压是指在整流滤波电路输出的直流电压中所包含的交流成分。

通过示波器测量输出电压波形，我们可以计算得到纹波电压的大小。

纹波电压的大小与电容器的滤波能力有关，一般情况下，电容器越大，滤波效果越好，纹波电压越小。

3. 输出电压的稳定性：通过观察输出电压波形，我们可以判断整流滤波电路的稳定性。

如果输出电压的波形较为平稳，没有明显的波动和纹波，则说明整流滤波电路的稳定性较好。

五、实验结论通过本次实验，我们对整流滤波电路的原理和特性有了更深入的了解。

实验数据分析表明，输入电压和输出电压呈正相关关系，但在一定范围内输出电压趋于稳定。

此外，电容器的大小对纹波电压的大小有影响，电容器越大，滤波效果越好。

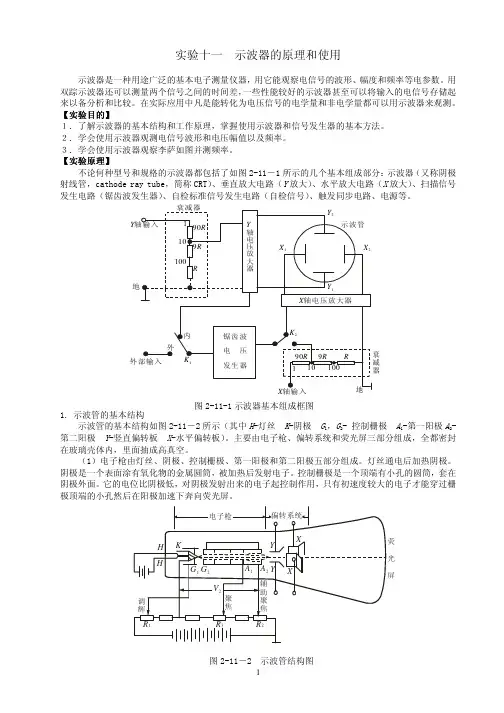

实验十一 示波器的原理和使用示波器是一种用途广泛的基本电子测量仪器，用它能观察电信号的波形、幅度和频率等电参数。

用双踪示波器还可以测量两个信号之间的时间差，一些性能较好的示波器甚至可以将输入的电信号存储起来以备分析和比较。

在实际应用中凡是能转化为电压信号的电学量和非电学量都可以用示波器来观测。

【实验目的实验目的】】１．了解示波器的基本结构和工作原理，掌握使用示波器和信号发生器的基本方法。

２．学会使用示波器观测电信号波形和电压幅值以及频率。

３．学会使用示波器观察李萨如图并测频率。

【实验原理实验原理】】不论何种型号和规格的示波器都包括了如图2-11－1所示的几个基本组成部分：示波器（又称阴极射线管，cathode ray tube，简称CRT）、垂直放大电路（Y 放大）、水平放大电路（X 放大）、扫描信号发生电路（锯齿波发生器）、自检标准信号发生电路（自检信号）、触发同步电路、电源等。

1. 示波管的基本结构示波管的基本结构如图2-11－2所示（其中H -灯丝 K -阴极 G 1，G 2- 控制栅极 A 1-第一阳极A 2-第二阳极 Y -竖直偏转板 X -水平偏转板）。

主要由电子枪、偏转系统和荧光屏三部分组成，全都密封在玻璃壳体内，里面抽成高真空。

（1）电子枪由灯丝、阴极、控制栅极、第一阳极和第二阳极五部分组成。

灯丝通电后加热阴极。

阴极是一个表面涂有氧化物的金属圆筒，被加热后发射电子。

控制栅极是一个顶端有小孔的圆筒，套在阴极外面。

它的电位比阴极低，对阴极发射出来的电子起控制作用，只有初速度较大的电子才能穿过栅极顶端的小孔然后在阳极加速下奔向荧光屏。

Y图2-11-1示波器基本组成框图 图2-11－2 示波管结构图示波器面板上的“辉度”调整就是通过调节电位以控制射向荧光屏的电子流密度，从而改变了荧光屏上的光斑亮度。

阳极电位比阴极电位高很多，电子被它们之间的电场加速形成射线。

当控制栅极、第一阳极与第二阳极电位之间电位调节合适时，电子枪内的电场对电子射线有聚焦作用，所以，第一阳极也称聚焦阳极。

示波器使用原理
示波器是一种用来显示电信号波形的仪器，它可以帮助工程师和技术人员对电路中的信号进行观测和分析。

示波器的工作原理基于电子技术和物理原理，下面我们来详细了解一下示波器的使用原理。

示波器通过探头将待测信号输入到示波器的输入端。

探头是连接示波器和被测信号源的重要设备，它能够将被测信号转换成示波器可以显示的电压信号。

接着，示波器将输入的信号转换成模拟电压信号，然后通过放大、滤波等电路处理，最终将信号送入示波器的显示屏幕。

示波器的显示屏幕是关键的部分，它通常是一个CRT（阴极射线管）屏幕。

当输入信号进入示波器后，电子束会根据信号的大小和波形在屏幕上绘制出相应的波形图像。

通过控制电子束的扫描速度和方向，可以实现在屏幕上显示不同时间尺度下的波形图像。

在示波器的显示屏上，我们可以看到不同类型的波形，比如正弦波、方波、三角波等。

通过观察这些波形，我们可以了解信号的幅值、频率、相位等重要参数，从而帮助我们分析电路的工作状态和性能。

除了显示波形，示波器还可以通过触发功能来帮助我们捕获特定条件下的信号。

触发功能可以让示波器在特定的信号条件下停止、触发和显示波形，这样我们可以更清晰地观察信号的细节和特征。

总的来说，示波器使用原理是基于电子技术和物理原理，通过探头将输入信号转换成电压信号，然后经过处理和显示在屏幕上。

通过观察显示屏上的波形图像，我们可以了解信号的各种参数，并对电路进行分析和测试。

示波器在电子领域起着至关重要的作用，是工程师和技术人员必不可少的工具之一。

示波器及使用方法
示波器是一种比较复杂的电子测试仪器，使用方法如下：
1.连接电源：确保示波器处于关闭状态，然后将电源线插入示波器相应的接口，再将电源插头插入电源插
座。

2.连接信号源：将信号源输出端的信号线插入示波器的输入通道，移动示波器的x-y模式选择开关到内部
位置。

3.打开示波器：打开电源开关，在示波器屏幕上出现图像后，能观察到情况。

4.调节垂直灵敏度：示波器的垂直轴分为两个轴，可以调节轴的灵敏度。

通常在观察波形前先调节好垂直
轴的灵敏度。

5.调节水平灵敏度：调节水平轴的灵敏度，以使输入波形的重复性较好。

6.调节触发模式：触发模式是指示波器在屏幕上显示输入波形的方式的设置。

在使用示波器的时候，触发
模式是一个重要的设置，它可以使波形的显示更加准确。

7.调节扫描速度：示波器的扫描速度可以控制波形的显示速度。

1。

整流与滤波电路实验报告整流与滤波电路实验报告一、引言整流与滤波电路是电子电路领域中常见的实验内容。

整流电路用于将交流信号转换为直流信号，而滤波电路则用于去除直流信号中的纹波成分，使得输出信号更加稳定。

本次实验旨在通过搭建整流与滤波电路，探究其原理与性能。

二、实验器材与原理本次实验所需器材包括变压器、二极管、电容器、电阻器等。

变压器用于将交流电源转换为适合实验的低电压电源。

二极管作为整流电路的关键元件，能够将交流信号转换为单向的直流信号。

电容器则用于滤除直流信号中的纹波成分，使得输出信号更加平滑。

电阻器则起到限流的作用，保护电路和实验设备。

三、实验步骤与结果1. 搭建半波整流电路首先，将变压器的输入端接入交流电源，输出端接入整流电路。

整流电路由二极管和负载电阻组成。

通过示波器测量负载电阻两端的电压，得到输出波形。

实验结果显示，半波整流电路能够将输入的交流信号转换为单向的直流信号。

然而，由于只有正半周期的信号被保留，输出信号仍然存在纹波成分。

2. 搭建全波整流电路在半波整流电路的基础上，引入一个中心引线，将二极管的另一端接入负载电阻。

通过示波器测量负载电阻两端的电压，得到输出波形。

实验结果显示，全波整流电路能够将输入的交流信号的正负半周期都转换为直流信号，输出信号的纹波成分较半波整流电路明显减少。

3. 搭建RC滤波电路在全波整流电路的基础上，引入一个电容器，将其与负载电阻并联。

通过示波器测量负载电阻两端的电压，得到输出波形。

实验结果显示，RC滤波电路能够进一步减小输出信号的纹波成分。

电容器能够储存电荷，在正半周期时释放电荷，而在负半周期时吸收电荷，从而平滑输出信号。

四、实验分析与讨论通过本次实验，我们验证了整流与滤波电路的基本原理，并观察到了不同电路对输出信号的影响。

半波整流电路只保留了正半周期的信号，输出信号中的纹波成分较大。

全波整流电路则能够将正负半周期都转换为直流信号，纹波成分相对减小。

而加入RC滤波电路后，输出信号的纹波成分进一步减小，信号更加稳定。

示波器安全操作规程
《示波器安全操作规程》
示波器是一种常用的电子测试仪器，广泛应用于电子工程、通信、医疗、汽车等领域。

为了保障使用人员的安全和设备的正常运行，有必要制定一套示波器安全操作规程。

1. 开始操作前，首先要检查示波器的外部是否有明显的损坏，如有必须进行维修或更换。

2. 在使用示波器前，必须先了解其基本操作方法和功能，并按照使用说明书正确接入电源和信号源。

3. 在连接电缆时，务必确保其正确接入示波器的输入端口，以避免电路短路或损坏。

4. 在操作示波器时，应该避免接触示波器内部的高压部件，以免触电危险。

5. 使用示波器时，要保持仪器和操作区域干燥，避免水或其他液体进入内部，导致短路或损坏。

6. 操作过程中，不得私自拆卸示波器外壳，以免影响设备性能或导致安全事故。

7. 在示波器工作时，禁止将金属物件或其他导电物体放置在操作面板上，避免发生短路或设备损坏。

8. 操作完毕后，应该及时关闭示波器并断开电源，确保设备处于安全状态。

9. 定期对示波器进行维护和保养，确保设备的性能和安全性。

10. 在出现设备故障或异常情况时，应该立即停止使用并寻求专业人员进行维修。

总之，示波器是一种高精度的仪器，正确的操作方法和安全意识对于保障设备和人员的安全至关重要。

希望广大使用者能够严格遵守《示波器安全操作规程》，合理使用示波器，做到安全第一。

⽰波器的正确使⽤⽅法是什么 ⽰波器是⼀种⽤途⼗分⼴泛的电⼦测量仪器。

它能把⾁眼看不见的电信号变换成看得见的图像，便于⼈们研究各种电现象的变化过程。

下⾯是⼩编带来的关于⽰波器的正确⽤法的内容，欢迎⼤家阅读! ⽰波器的⽤法 步骤⼀：选择Y轴耦合⽅式。

根据被测电信号频率，将Y轴输⼊耦合⽅式选择“AC-地-DC”开关置于AC或DC; 步骤⼆：选择Y轴灵敏度。

根据被测电信号的峰峰值，将Y轴灵敏度选择“V/div”开关置于适当档级(在实际使⽤过程中，若⽆需读取被测电压值，则只需适当调节Y轴灵敏度微调旋钮，使得屏幕上显⽰所需⾼度波形即可); 步骤三：选择触发信号来源与极性。

通常将触发信号极性开关置于“+”或“-”档位上; 步骤四：选择扫描速度。

根据被测信号周期，将将X轴扫描速度“t/div”开关置于适当档级(在实际使⽤过程中，若⽆需读取被测时间值，则只需适当调节扫描速度“t/div”微调旋钮，使得屏幕上显⽰所需周期数波形即可); 步骤五：输⼊被测信号。

被测信号由探头衰减后通过Y轴输⼊端输⼊⽰波器。

使⽤⽰波器的注意事项 1、通⽤⽰波器通过调节亮度和聚焦旋钮使光点直径最⼩以使波形清晰，减⼩测试误差;不要使光点停留在⼀点不动，否则电⼦束轰击⼀点宜在荧光屏上形成暗斑，损坏荧光屏。

2、测量系统- 例如⽰波器、信号源;打印机、计算机等设备等。

被测电⼦设备- 例如仪器、电⼦部件、电路板、被测设备供电电源等设备接地线必须与公共地(⼤地)相连。

3、TDS200/TDS1000/TDS2000 系列数字⽰波器配合探头使⽤时，只能测量(被测信号- 信号地就是⼤地，信号端输出幅度⼩于300V CAT II)信号的波形。

绝对不能测量市电AC220V 或与市电AC220V 不能隔离的电⼦设备的浮地信号。

(浮地是不能接⼤地的，否则造成仪器损坏，如测试电磁炉。

) 4、通⽤⽰波器的外壳，信号输⼊端BNC 插座⾦属外圈，探头接地线，AC220V 电源插座接地线端都是相通的。

《机电测量系统实验》二极管全波整流及电容滤波电路一实验目的1.观察现象，加深对全波整流及滤波的理解。

2.掌握二极管整流桥全波整流及电容滤波的测定方法，清楚AC-DC转换过程。

3.熟悉交流电源、双踪示波器、信号发生器、万用表的使用。

二实验设备与器件信号发生器；示波器；万用表；整流全桥；电容：100uF，1000pF（或33uF）；导线若干。

三实验步骤以及实验原始数据、波形和现象。

1．把Bridge模块插装在试验台相应位置。

在输入端加入一个0～14V的正弦交流信号（或应用信号发生器产生交流信号），同时用示波器观察输入信号波形。

将上述数据均记录在表2-1中。

表2-1 输入、整流、滤波波形2. 用示波器观察全桥整流输出端波形,填入表2-1中。

3.全桥整流输出端依次接入“33uF，35V”和“100Uf,35V”电解电容（注意极性），观察滤波后的输出波形并填入表2-1四实验结果分析及问题讨论（包括：理论计算与实测结果是否相同，如果不同分析产生误差的原因是什么；记录实验中产生故障的情况，说明排除故障的过程和方法等。

）负载电阻没有接地负载电阻接地B端没有波形五收获和体会。

1.要常怀敬畏之心对待科学，科学是一个无底深洲，永远不可能务尽。

老师在讲二极管的时候没用展开，明显它可以将很多很多。

郑是我们现在还不能了解的，我们必须通过不断的学习才能略窥斑2.整流滤波电路实验像其它实验一样，都是在生活中很有用的实验，比如我们手机的电源配置器就用到了其中的原理。

科学要与生活结合起来才会有生命力有活力。

六指导教师评语及成绩七根据上课讲过的交直流电路问题，用自己的语言总结课程中的电路原理和你查到手机充电器电路，其原理上异同，（手机充电器电路可上网查，手机充电器原理要截图，网上应该没有现成答案，自己要根据上课内容和网上电路自己解释）1.整流电路的关键问题是利用二极管的单向导电性，将交流电压变换成单相脉动电压。

单相整流电路可分半波、全波、桥式、倍压整流等。

大学物理实验报告整流滤波电路
一、实验目的
本次实验的目的是研究一个简单的由正反滤波电路构成的直流整流滤波电路的工作原理。

二、实验原理
整流滤波电路把一个不稳定的交流电转换为一个稳定的直流电，其原理如下：
正反滤波电路主要由正滤波器和反滤波器连接组成。

正滤波器是使交流电经元滤除电
压波动，将波动幅度缩小，让电压值有所下降，以此达到较低交流电压；反滤波器则通过
消耗抖动部分能量以稳定原来的电压。

三、实验仪器
① DSO-7102D万用表
② 数字万用表
③ 数字示波器
④ 数字电源
四、实验参数
本次实验利用正反滤波电路，使用R1=1KΩ，R2=470Ω和C1=1μF的电路参数，输入
的是50HZ的交流信号，直流电压的范围是0V到12V。

五、实验程序
1. 取一个正反滤波电路，按照实验要求，将R1、R2和C1接好。

2. 将DSO-7102D万用表、数字万用表、数字示波器和数字电源连接好电路，并调整
好电源的直流电压。

3. 将数字示波器的触发输入接入正反滤波电路的输入，打开数字示波器，启动记录。

4.用数字万用表量测输入端和输出端的电压，获得静态波形数据。

六、实验结果
实验结果如下图所示：
可以看到，通过正反滤波电路，原来交流电的周期抖动明显减少，实现了交流信号转
换为稳定的直流电压。

整流滤波电路实验报告一、实验目的。

本实验旨在通过搭建整流滤波电路，了解其工作原理，掌握整流电路和滤波电路的基本知识，以及学习使用示波器测量电路波形。

二、实验仪器与设备。

1. 电压源。

2. 二极管。

3. 电容。

4. 示波器。

5. 万用表。

6. 电阻。

7. 电路连接线。

8. 面包板。

三、实验原理。

整流电路的作用是将交流信号转换为直流信号。

在实际电路中，整流电路通常与滤波电路结合使用，滤波电路的作用是去除整流后产生的脉动，使输出电压更加稳定。

本实验中，我们将搭建一个半波整流滤波电路，通过二极管将输入的交流信号转换为直流信号，然后使用电容进行滤波处理，最终得到稳定的直流输出信号。

四、实验步骤。

1. 将电路连接线、二极管、电容、电阻等元器件按照电路图连接在面包板上。

2. 将电压源的正负极分别连接到整流滤波电路的输入端。

3. 使用示波器测量输入和输出信号的波形，并记录数据。

4. 调节电压源的输出电压，观察输出信号的变化。

5. 分析实验数据，总结整流滤波电路的特点和工作原理。

五、实验数据与分析。

通过实验测量和观察，我们得到了输入和输出信号的波形数据。

在输入交流信号经过整流电路后，我们观察到输出信号的直流成分增大，脉动成分减小。

经过滤波电路处理后，输出信号的脉动进一步减小，最终得到了稳定的直流输出信号。

这验证了整流滤波电路的工作原理，也说明了滤波电路对于去除脉动的有效性。

六、实验总结。

通过本次实验，我们深入了解了整流滤波电路的工作原理和特点，掌握了使用示波器测量电路波形的方法。

同时，我们也发现了实际电路中存在的一些问题，例如电容和电阻的选取对于滤波效果的影响，以及电路连接的稳定性等，这些都需要我们在实际应用中加以注意和改进。

七、实验感想。

通过本次实验，我们不仅学到了理论知识，还锻炼了动手能力和实验技能，加深了对电路原理的理解。

在今后的学习和工作中，我们将继续努力，不断提升自己的实验能力和创新意识，为将来的科研和工程实践打下坚实的基础。

整流滤波电路实验报告实验报告：整流滤波电路一、实验目的：1.了解整流电路的基本工作原理；2.学会使用二极管进行整流；3.掌握使用电容进行滤波的方法；4.通过实验验证整流滤波电路的稳压性能。

二、实验器材：1.示波器；2.变压器；3.整流二极管；4.定压二极管；5.电阻；6.电容；7.电源；8.连接线。

三、实验原理：四、实验步骤：1.将变压器的输入端接入交流电源，输出端接入整流滤波电路。

2.将输入端连接示波器的通道1，来观察输入信号的波形。

3.将输出端连接示波器的通道2，来观察输出信号的波形。

4.通过观察示波器的波形，调整变压器输出电压，使输入信号的幅值适中，便于实验观察。

5.测量输出电压的峰值和平均值，并记录数据。

6.改变电容的容值，重新测量输出电压的峰值和平均值，并记录数据。

7.分析结果，并与理论值进行比较。

五、实验结果：1.经过整流二极管的作用，输入信号的负半周被截取，只留下正半周的波形图。

2.经过电容滤波后，输出信号的波形图变得更加平滑。

3.随着电容容值的增加，输出信号的峰值减小，但平均值增加。

六、实验分析：1.通过整流二极管，实现了将交流信号转化为直流信号的功能。

2.通过电容滤波，进一步去除输出信号中的波动部分，使其更趋于稳定。

3.电容的容值决定了对输出信号的滤波效果，较大的电容可以过滤更多的高频波动。

4.输出信号的峰值与电容的容值呈反比关系，平均值则与电容的容值成正比关系。

七、实验总结：整流滤波电路是一种常见的电路，能够将交流信号转化为直流信号，并通过电容滤波使其更加平稳。

本次实验通过实际搭建整流滤波电路并观察波形，验证了其基本工作原理。

同时，通过测量输出信号的数据，分析了电容容值对输出信号的影响。

实验过程中，需要严格控制实验条件，确保实验结果的准确性。

通过本次实验，我对整流滤波电路的原理和使用方法有了更深入的理解，为今后的学习和实践奠定了基础。
