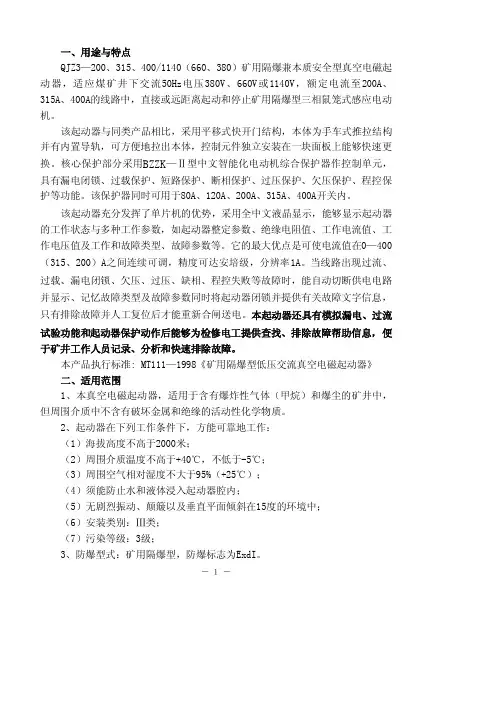

QJZ—4×400／1140A矿用隔爆兼本质安全型四回路真空电磁起动器一、概述QJZ—4X400／1140A矿用隔爆兼本质安全型四回路真空电磁起动器(以下简称开关)适用于有甲烷及煤尘爆炸危险的煤矿井下。
在交流50Hz，电压为1140V或660V供电线路中，可对四台三相交流感应电动机或二台交流双绕组双速电动机的起动、停止，反转及双速切换进行控制，并能对电动机及供电线路进行保扩。
本开关采用PLC保护器控制，系统简单、操作灵活方便，通过按健可以很快捷实现开关任意回路的联控、顺控双速双回路以及多回路混合控制功能。
保护器拥有先进的RS485通讯联网功能，通过连接器可接入局域网或因特网给远程监控提供极大的便利。
并且具备中文液晶显示界面。
本开关容量大，相对体积小，减小电气设备的占地面积、减少了电气设备之间的连线。
二、工作条件1.海拔不超过2000米；2.周围环境温度不高于40℃，不低于—5℃：3.周围空气相对湿度不大于95％(25℃时)；4.周围介质中无破坏金属和绝缘的气体；5.与垂直的倾斜不大于15度：6.须能防止水和液体侵入开关内部；7.无剧烈振动、颠簸。
三、型号编制和外形尺寸型号的编制意义QJZ－4×400/1140AQ―――起动器J―――隔爆兼本质安全型Z―――真空型4―――主回路数400――额定电流（A）1140－额定电压（V）A―――智能型四、主要技术参数和技术性能1.额定电压：1140VAC，660V AC2.额定电流：4×400A3频率：50Hz4 .电流整定范围：10A一630A(步长为5A)5.控制电动机的功率范围：≤594kW(1140V时)；≤342kW(660V时) (设，ηCOS=0．75)6.主回路真空接触器性能指标接通能力：4000A、100次通断能力：3200A、25次极限分断能力：4500A、3次电寿命：AC3 60万次7.隔离换向开关分断能力：1200A8.控制方法；本机控制，远方控制AC4～6万次9.工作定额：八小时工作制：断续周期工作制或反复短时工作制；操作频率为300次/时，短时(20s内)为900次/时。

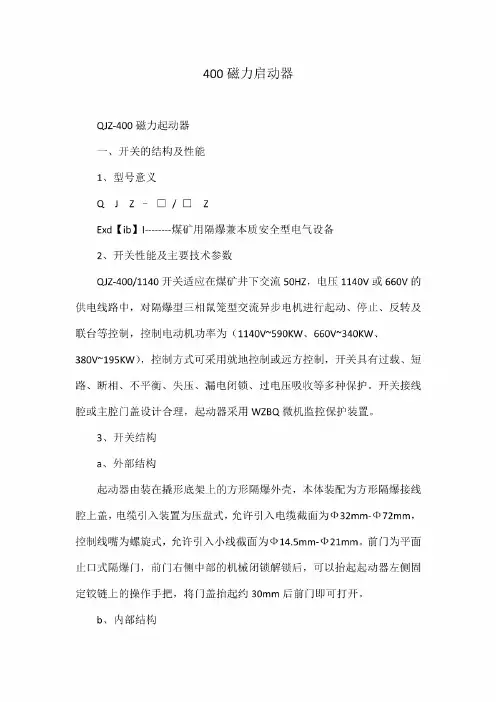

磁力启动器原理
磁力启动器是一种常见的电动机起动装置，它利用磁力原理实现了电动机的快
速启动。
磁力启动器在工业生产中起着非常重要的作用，下面我们就来详细了解一下磁力启动器的工作原理。
磁力启动器的核心部件是电磁铁，它由线圈和铁芯组成。
当电磁铁通电时，线
圈中会产生磁场，这个磁场会使铁芯成为一个磁铁，产生吸引力。
在磁力启动器中，电磁铁的吸合力被利用来控制电动机的启停。
当电动机需要启动时，控制电路会给电磁铁通电，电磁铁产生的磁场吸引铁芯，使得磁力启动器的触点闭合，电动机得以通电，启动运行。
而当电动机达到设定的转速后，控制电路会断开电磁铁的电源，磁场消失，触点打开，电动机停止运行。
磁力启动器的工作原理非常简单，但是其在实际应用中有着非常重要的作用。
首先，磁力启动器可以实现电动机的远程控制启停，这在某些特殊环境下非常重要，比如在化工厂、危险场所或者高温高压环境中，可以避免人员直接接触电动机，保障人身安全。
其次，磁力启动器还可以起到过载保护的作用，当电动机受到过载时，磁力启动器会自动断开电源，保护电动机不受损坏。
除此之外，磁力启动器还可以实现多台电动机的协调启停，比如在一些需要多
台电动机协同工作的设备中，可以通过磁力启动器实现它们的同步启停，保证设备的正常运行。
总的来说，磁力启动器是一种简单而有效的电动机启动装置，它利用磁力原理
实现了电动机的远程控制启停和过载保护功能，对于工业生产中的电动机控制起着非常重要的作用。
希望通过本文的介绍，能够让大家对磁力启动器的工作原理有一个更加深入的了解。
目录1．概述 (2)2．原理 (3)3．保护功能说明 (4)4．操作与信息屏显示 (6)5．保护器尺寸及接线图 (111)6．保护器配件表 (13)1．概述PIR-400I磁力启动器智能综合保护装置(以下简称保护器),是国内首先设计成功的能使用于含有爆炸性气体(甲烷)和煤尘的煤矿井下智能化多功能综合保护器,能与380v、660v、1140v电压等级、最大电流至400A的各种型号磁力启动器配套使用,以实现上述供电系统的各种功能.保护器采用了先进的微处理器与红外遥控技术,高精度的数据处理及先进的保护算法，保护精度高，反应速度快。
能完成漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能。
该保护器有如下特点：●采用10×5汉字字符液晶显示器，配合菜单式人机交互界面，操作直观简便。
运行时实时显示当前三相电流和系统电压，显示信息丰富。
●各项保护功能参数均可以通过菜单选择调整，适用范围广，保护精度高。
●具有“记忆”功能。
每次调整的各项保护功能参数均记忆保存，下次上电或系统复位时自动提取上一次设定的参数。
而且，保护器还能记忆故障信息，包括上一次的故障类型，故障时间，故障发生时三相电流值，系统电压值均保存，可以通过菜单调出来显示。
方便维护。
●具有软硬件自检功能，如有问题，系统给出相应的出错信息。
●通过门上按钮可以方便的执行远控/近控功能。
●具有电流检测功能，输出200～1000Hz信号(可添加)。
●可选择数据通信接口与控制系统联接。
根据用户需要可以配备RS-485/232或者国内领先的电力线载波通信接口(可添加)。
保护器用模块化结构，优化的软硬件抗干扰处理，具有友好的人机界面,使安装、使用、维护更简单，使用寿命大为增加。
2．原理本保护器由电流、电压传感器、主控板、显示屏及红外遥控器四部分组成.电流、电压传感器为穿芯式,可直接穿在三相母线上,便可获得与一次侧电流成正比的电流信号及电压信号.主控板是对采集的模拟量及开关量进行快速的采样并完成各种运算处理,一方面能实时地在显示屏显示、三相电流及电压值；在出现故障时能根据故障性质决定脱扣跳闸的时间,并记忆故障有关参数以便于查询,在必要时还可通过RS485通讯接口与整个监视系统进行通讯.显示屏上还包含六个按钮,通过简单操作可随时对保护器的保护功能进行整定.当保护器装入隔爆型磁力启动器后,除可以通过窗口观察到显示屏上的各种信息外,通过遥控器操作也可在现场和不打开开关外壳的情况下完成对保护器的各种保护功能的整定及试验,使之真正实现保护器的智能化.其原理图如框图1所示:3．保护功能说明1.漏电闭锁功能:在磁力启动器合闸前能对供电线路对地绝缘情况进行检测,当绝缘电阻低于7k(针对380V)、24k(针对660V)、42K (针对1140V)时,能实现漏电闭锁功能,使磁力启动器不能合闸。
