风机动平衡及静平衡

什么是动平衡？什么是静平衡？发布日期：2010-5-25 13:13:46常用机械中包含着大量的作旋转运动的零部件，例如各种传动轴、主轴、电动机和汽轮机的转子等，统称为回转体。

在理想的情况下回转体旋转时与不旋转时，对轴承产生的压力是一样的，这样的回转体是平衡的回转体。

但工程中的各种回转体，由于材质不均匀或毛坯缺陷、加工及装配中产生的误差，甚至设计时就具有非对称的几何形状等多种因素，使得回转体在旋转时，其上每个微小质点产生的离心惯性力不能相互抵消，离心惯性力通过轴承作用到机械及其基础上，引起振动，产生了噪音，加速轴承磨损，缩短了机械寿命，严重时能造成破坏性事故。

为此，必须对转子进行平衡，使其达到允许的平衡精度等级，或使因此产生的机械振动幅度降在允许的范围内。

1、定义：转子动平衡和静平衡的区别1）静平衡在转子一个校正面上进行校正平衡，校正后的剩余不平衡量，以保证转子在静态时是在许用不平衡量的规定范围内，为静平衡又称单面平衡。

2）动平衡（Dynamic Balancing ）在转子两个校正面上同时进行校正平衡，校正后的剩余不平衡量，以保证转子在动态时是在许用不平衡量的规定范围内，为动平衡又称双面平衡。

2、转子平衡的选择与确定如何选择转子的平衡方式，是一个关键问题。

其选择有这样一个原则：只要满足于转子平衡后用途需要的前提下，能做静平衡的，则不要做动平衡，能做动平衡的，则不要做静动平衡。

原因很简单，静平衡要比动平衡容易做，省时、省力、省费用。

现代，各类机器所使用的平衡方法较多，例如单面平衡(亦称静平衡[1])常使用平衡架，双面平衡(亦称动平衡)使用各类动平衡试验机。

静平衡精度太低，平衡效果差；动平衡试验机虽能较好地对转子本身进行平衡，但是对于转子尺寸相差较大时，往往需要不同规格尺寸的动平衡机，而且试验时仍需将转子从机器上拆下来，这样明显是既不经济，也十分费工(如大修后的汽轮机转子)。

特别是动平衡机无法消除由于装配或其它随动元件引发的系统振动。

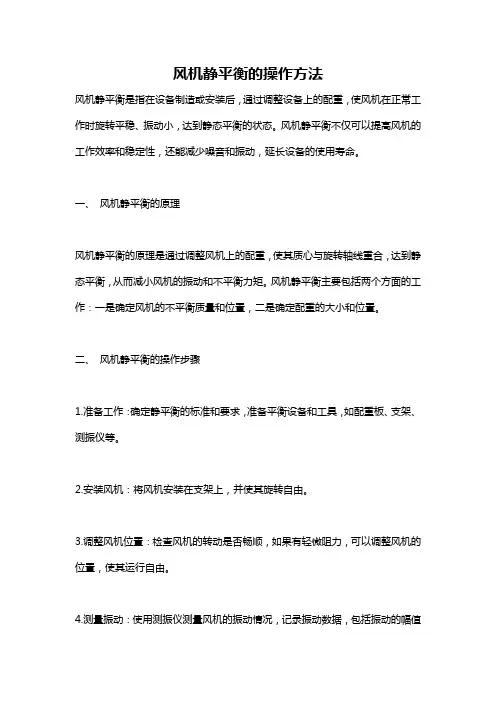

风机静平衡的操作方法风机静平衡是指在设备制造或安装后，通过调整设备上的配重，使风机在正常工作时旋转平稳、振动小，达到静态平衡的状态。

风机静平衡不仅可以提高风机的工作效率和稳定性，还能减少噪音和振动，延长设备的使用寿命。

一、风机静平衡的原理风机静平衡的原理是通过调整风机上的配重，使其质心与旋转轴线重合，达到静态平衡，从而减小风机的振动和不平衡力矩。

风机静平衡主要包括两个方面的工作：一是确定风机的不平衡质量和位置，二是确定配重的大小和位置。

二、风机静平衡的操作步骤1.准备工作：确定静平衡的标准和要求，准备平衡设备和工具，如配重板、支架、测振仪等。

2.安装风机：将风机安装在支架上，并使其旋转自由。

3.调整风机位置：检查风机的转动是否畅顺，如果有轻微阻力，可以调整风机的位置，使其运行自由。

4.测量振动：使用测振仪测量风机的振动情况，记录振动数据，包括振动的幅值和频率。

5.确定不平衡质量和位置：根据振动数据，计算风机的不平衡质量和位置，确定需要添加配重的位置。

6.添加配重：根据计算结果，在风机上添加配重，并固定在相应位置。

配重的大小和位置可以根据振动数据进行试错调整，直到达到静态平衡为止。

7.重新测量振动：在添加完配重后，再次使用测振仪测量风机的振动情况，确认振动是否减小，是否已达到静态平衡。

8.调整配重：根据再次测量的振动数据，进一步调整配重的大小和位置，直到达到最佳的静态平衡效果。

9.固定配重：确定最佳的配重大小和位置后，使用固定装置将配重固定在风机上，以防止在运行中发生松动。

10.再次验证：重复测量振动，确认风机的振动是否满足静态平衡的要求，如不满足，则进行进一步调整和优化。

11.记录和报告：记录风机静平衡的操作过程和结果，制作报告，并保存在相应的档案中，以备后续参考和维护。

以上是风机静平衡的操作步骤，根据实际情况可能会有所不同，操作时应注意安全，遵循相关的操作规程和要求。

同时，需要注意的是，风机静平衡只能减小振动和不平衡力矩，而不能完全消除振动，因此在实际运行中还需进行动平衡调整，以进一步提高风机的工作效率和稳定性。

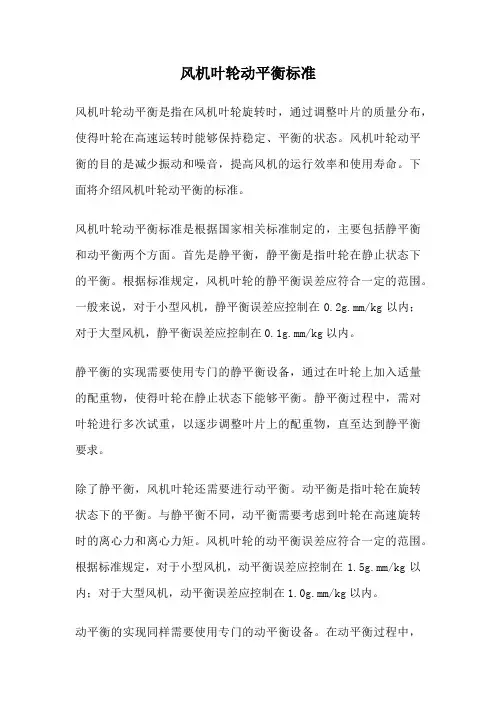

风机叶轮动平衡标准风机叶轮动平衡是指在风机叶轮旋转时，通过调整叶片的质量分布，使得叶轮在高速运转时能够保持稳定、平衡的状态。

风机叶轮动平衡的目的是减少振动和噪音，提高风机的运行效率和使用寿命。

下面将介绍风机叶轮动平衡的标准。

风机叶轮动平衡标准是根据国家相关标准制定的，主要包括静平衡和动平衡两个方面。

首先是静平衡，静平衡是指叶轮在静止状态下的平衡。

根据标准规定，风机叶轮的静平衡误差应符合一定的范围。

一般来说，对于小型风机，静平衡误差应控制在0.2g.mm/kg以内；对于大型风机，静平衡误差应控制在0.1g.mm/kg以内。

静平衡的实现需要使用专门的静平衡设备，通过在叶轮上加入适量的配重物，使得叶轮在静止状态下能够平衡。

静平衡过程中，需对叶轮进行多次试重，以逐步调整叶片上的配重物，直至达到静平衡要求。

除了静平衡，风机叶轮还需要进行动平衡。

动平衡是指叶轮在旋转状态下的平衡。

与静平衡不同，动平衡需要考虑到叶轮在高速旋转时的离心力和离心力矩。

风机叶轮的动平衡误差应符合一定的范围。

根据标准规定，对于小型风机，动平衡误差应控制在1.5g.mm/kg以内；对于大型风机，动平衡误差应控制在1.0g.mm/kg以内。

动平衡的实现同样需要使用专门的动平衡设备。

在动平衡过程中，需将风机叶轮安装在动平衡设备上，通过在叶片上加入适量的配重物，使得叶轮在旋转状态下能够平衡。

动平衡过程中，需进行多次试重，逐步调整叶片上的配重物，直至达到动平衡要求。

风机叶轮的动平衡标准是为了保证风机的稳定运行和安全使用而制定的。

如果风机叶轮的动平衡不符合标准要求，将会导致风机振动、噪音大，甚至影响风机的正常运行。

因此，对于风机叶轮的动平衡，必须严格按照标准进行检测和调整。

总结起来，风机叶轮动平衡标准包括静平衡和动平衡两个方面。

静平衡是指叶轮在静止状态下的平衡，动平衡是指叶轮在旋转状态下的平衡。

根据标准规定，风机叶轮的静平衡误差和动平衡误差都有一定的范围要求。

什么是动平衡‎？什么是静平衡‎？常用机械中包‎含着大量的作‎旋转运动的零‎部件，例如各种传动‎轴、主轴、电动机和汽轮‎机的转子等，统称为回转体‎。

在理想的情况‎下回转体旋转‎时与不旋转时‎，对轴承产生的‎压力是一样的‎，这样的回转体‎是平衡的回转‎体。

但工程中的各‎种回转体，由于材质不均‎匀或毛坯缺陷‎、加工及装配中‎产生的误差，甚至设计时就‎具有非对称的‎几何形状等多‎种因素，使得回转体在‎旋转时，其上每个微小‎质点产生的离‎心惯性力不能‎相互抵消，离心惯性力通‎过轴承作用到‎机械及其基础‎上，引起振动，产生了噪音，加速轴承磨损‎，缩短了机械寿‎命，严重时能造成‎破坏性事故。

为此，必须对转子进‎行平衡，使其达到允许‎的平衡精度等‎级，或使因此产生‎的机械振动幅‎度降在允许的‎范围内。

1、定义：转子动平衡和‎静平衡的区别‎1）静平衡在转子一个校‎正面上进行校‎正平衡，校正后的剩余‎不平衡量，以保证转子在‎静态时是在许‎用不平衡量的‎规定范围内，为静平衡又称‎单面平衡。

2）动平衡（Dynami‎c Balanc‎i ng ）在转子两个校‎正面上同时进‎行校正平衡，校正后的剩余‎不平衡量，以保证转子在‎动态时是在许‎用不平衡量的‎规定范围内，为动平衡又称‎双面平衡。

2、转子平衡的选‎择与确定如何选择转子‎的平衡方式，是一个关键问‎题。

其选择有这样‎一个原则：只要满足于转‎子平衡后用途‎需要的前提下‎，能做静平衡的‎，则不要做动平‎衡，能做动平衡的‎，则不要做静动‎平衡。

原因很简单，静平衡要比动‎平衡容易做，省时、省力、省费用。

现代，各类机器所使‎用的平衡方法‎较多，例如单面平衡‎(亦称静平衡[1])常使用平衡架‎，双面平衡(亦称动平衡)使用各类动平‎衡试验机。

静平衡精度太‎低，平衡效果差；动平衡试验机‎虽能较好地对‎转子本身进行‎平衡，但是对于转子‎尺寸相差较大‎时，往往需要不同‎规格尺寸的动‎平衡机，而且试验时仍‎需将转子从机‎器上拆下来，这样明显是既‎不经济，也十分费工(如大修后的汽‎轮机转子)。

风机叶轮动平衡方法
风机叶轮动平衡是指对风机叶轮进行调整，使其在运转过程中达到平衡状态，避免振动和噪音的产生，提高风机的工作效率和使用寿命。

常用的风机叶轮动平衡方法有以下几种：
1. 静平衡：静平衡是在叶轮未安装在风机上时进行的平衡调整。

通过在叶轮上加装或削减一定质量的块体，使叶轮的重心与叶轮轴线重合，从而达到静平衡状态。

2. 动平衡：动平衡是在叶轮安装在风机上并运转时进行的平衡调整。

首先使用动态平衡仪测试叶轮的不平衡情况，然后在叶轮上加装或削减一定质量的块体，以消除或减小叶轮的不平衡。

3. 双面动平衡：双面动平衡是指对风机叶轮两侧进行动平衡调整。

即在叶轮两侧分别加装或削减一定质量的块体，以使叶轮两侧的不平衡量减小或归零。

4. 动平衡校正：对于动平衡调整效果不理想的情况，可以使用动平衡校正方法。

该方法主要通过切削、加工或重调叶轮的鼻部、叶片或轮毂，使叶轮达到平衡状态。

5. 振动监测和调整：在风机运行过程中，可以使用振动监测仪器进行振动检测，根据检测结果进行调整。

通过调整叶轮的平衡状况，减小风机的振动和噪音。

需要注意的是，风机叶轮动平衡的方法选择要根据具体情况和要求，有时可能需要结合不同的方法进行调整。

同时，在进行叶轮动平衡调整时，要保证操作安全，并严格按照相关标准和规范进行操作。

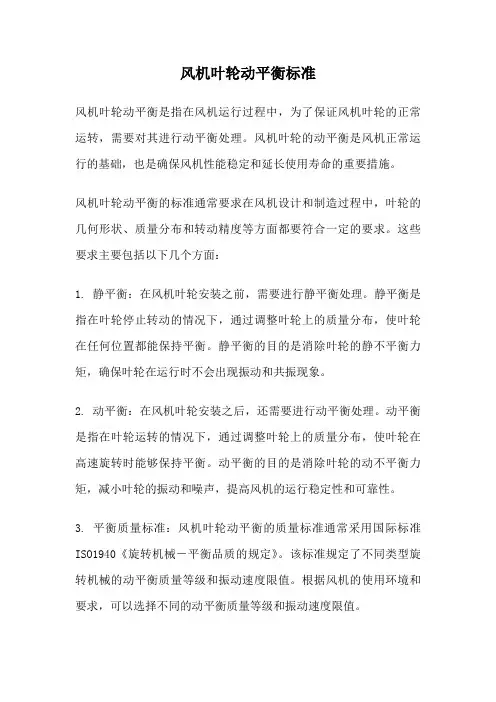

风机叶轮动平衡标准风机叶轮动平衡是指在风机运行过程中，为了保证风机叶轮的正常运转，需要对其进行动平衡处理。

风机叶轮的动平衡是风机正常运行的基础，也是确保风机性能稳定和延长使用寿命的重要措施。

风机叶轮动平衡的标准通常要求在风机设计和制造过程中，叶轮的几何形状、质量分布和转动精度等方面都要符合一定的要求。

这些要求主要包括以下几个方面：1. 静平衡：在风机叶轮安装之前，需要进行静平衡处理。

静平衡是指在叶轮停止转动的情况下，通过调整叶轮上的质量分布，使叶轮在任何位置都能保持平衡。

静平衡的目的是消除叶轮的静不平衡力矩，确保叶轮在运行时不会出现振动和共振现象。

2. 动平衡：在风机叶轮安装之后，还需要进行动平衡处理。

动平衡是指在叶轮运转的情况下，通过调整叶轮上的质量分布，使叶轮在高速旋转时能够保持平衡。

动平衡的目的是消除叶轮的动不平衡力矩，减小叶轮的振动和噪声，提高风机的运行稳定性和可靠性。

3. 平衡质量标准：风机叶轮动平衡的质量标准通常采用国际标准ISO1940《旋转机械－平衡品质的规定》。

该标准规定了不同类型旋转机械的动平衡质量等级和振动速度限值。

根据风机的使用环境和要求，可以选择不同的动平衡质量等级和振动速度限值。

4. 动平衡方法：风机叶轮的动平衡通常采用静态平衡法、半静平衡法和动平衡法。

静态平衡法是通过在叶轮上加上固定的校正质量来达到平衡；半静平衡法是在叶轮上加上可调校的校正质量来达到平衡；动平衡法是通过在叶轮上加上可调校的校正质量和转动校正质量来达到平衡。

根据不同的叶轮结构和平衡要求，可以选择不同的动平衡方法。

5. 动平衡设备：风机叶轮的动平衡通常需要使用专用的动平衡设备。

动平衡设备主要包括平衡机、加速度传感器、转速传感器等。

平衡机可以测量和分析叶轮的动平衡状态，根据平衡结果进行校正调整。

风机叶轮的动平衡是保证风机正常运行的重要环节，符合动平衡标准可以提高风机的运行稳定性和可靠性，减小振动和噪声，延长使用寿命。

动平衡试验：即是对转子进行动平衡检测、校正，并达到使用要求的过程。

1、当零件作旋转运动的零部件时，例如各种传动轴、主轴、风机、水泵叶轮、刀具、电动机和汽轮机的转子等，统称为回转体。

在理想的情况下回转体旋转与不旋转时，对轴承产生的压力是一样的，这样的回转体是平衡的回转体。

但工程中的各种回转体，由于材质不均匀或毛坯缺陷、加工及装配中产生的误差，甚至设计时就具有非对称的几何形状等多种因素，使得回转体在旋转时，其上每个微小质点产生的离心惯性力不能相互抵消，离心惯性力通过轴承作用到机械及其基础上，引起振动，产生了噪音，加速轴承磨损，缩短了机械寿命，严重时能造成破坏性事故。

为此，必须对转子进行平衡，使其达到允许的平衡精度等级，或使因此产生的机械振动幅度降在允许的范围内。

2、转子动平衡和静平衡的区别：
1）静平衡：在转子一个校正面上进行校正平衡，校正后的剩余不平衡量，以保证转子在静态时是在许用不平衡量的规定范围内，为静平衡又称单面平衡。

2）动平衡：在转子两个校正面上同时进行校正平衡，校正后的剩余不平衡量，以保证转子动态时是在许用不平衡量的规定范围内，为动平衡又称双面平衡。

3、转子平衡的选择与确定
1）如何选择转子的平衡方式，是一个关键问题。

通常以试件的直径D与两校正面
的距离b，即当D/b≥5时，试件只需做静平衡，相反，就必需做动平衡。

2）然而据使用要求，只要满足于转子平衡后用途需要的前提下，能做静平衡的，就不要做动平衡，能做动平衡的，则不要做静动平衡。

原因很简单，静平衡比动平衡容易做，省功、省力、省费用。

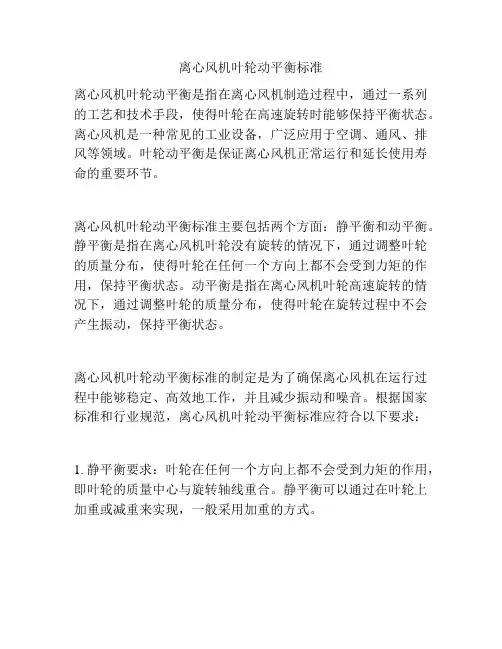

离心风机叶轮动平衡标准离心风机叶轮动平衡是指在离心风机制造过程中，通过一系列的工艺和技术手段，使得叶轮在高速旋转时能够保持平衡状态。

离心风机是一种常见的工业设备，广泛应用于空调、通风、排风等领域。

叶轮动平衡是保证离心风机正常运行和延长使用寿命的重要环节。

离心风机叶轮动平衡标准主要包括两个方面：静平衡和动平衡。

静平衡是指在离心风机叶轮没有旋转的情况下，通过调整叶轮的质量分布，使得叶轮在任何一个方向上都不会受到力矩的作用，保持平衡状态。

动平衡是指在离心风机叶轮高速旋转的情况下，通过调整叶轮的质量分布，使得叶轮在旋转过程中不会产生振动，保持平衡状态。

离心风机叶轮动平衡标准的制定是为了确保离心风机在运行过程中能够稳定、高效地工作，并且减少振动和噪音。

根据国家标准和行业规范，离心风机叶轮动平衡标准应符合以下要求：1. 静平衡要求：叶轮在任何一个方向上都不会受到力矩的作用，即叶轮的质量中心与旋转轴线重合。

静平衡可以通过在叶轮上加重或减重来实现，一般采用加重的方式。

2. 动平衡要求：叶轮在高速旋转时不会产生振动。

动平衡可以通过在叶轮上加重或减重来实现，一般采用加重的方式。

在进行动平衡时，需要考虑到叶轮的旋转速度、质量分布、结构形式等因素。

3. 平衡质量要求：根据离心风机的使用要求和性能指标，确定叶轮的平衡质量。

平衡质量是指叶轮上加重或减重的质量大小，应根据实际情况进行调整。

4. 平衡精度要求：叶轮的平衡精度直接影响到离心风机的运行效果和使用寿命。

根据国家标准和行业规范，离心风机叶轮的平衡精度一般应达到G2.5级别。

5. 平衡方法要求：离心风机叶轮的平衡方法包括静平衡和动平衡两种。

静平衡一般采用加重的方式，在叶轮上加上适当的配重块；动平衡一般采用动态平衡机进行调整，通过加重或减重来实现。

6. 平衡设备要求：离心风机叶轮的平衡设备应具备相应的功能和性能，能够满足叶轮动平衡的要求。

常用的平衡设备有静平衡机、动态平衡机等。

风机动静平衡及找正方法-CAL-FENGHAI.-(YICAI)-Company One1转子找平衡一、静平衡与动平衡通风机转子的平衡校正，分为静平衡校正和动平衡校正两种。

一般的要求是：经过静平衡校正后，还须再作动平衡校正。

但对于符合某些条件的罢转子，也可仅作静平衡校正。

须作动平衡校正或仅作静平衡校正，取决于通风机的转速n，以及通风机叶片最大长度L与叶轮外圆直径D之比L／D的大小。

这种关系示于图5-8。

图中a线的下方为静平衡适用范围；b线的上方为动平衡适用范围；在a线和b线之间的区域，对于重要设备配套的通风机须作动平衡，对于一般通风机仅作静平衡即可。

必须指出，图中的规定只是概略值，实际上只要方法正确，在某些条件下以精密静平衡校正来代替动平衡校正，是可以取得良好的结果的。

例如，对于叶轮直径不大于0．6～1米，叶轮宽度小于直径一半的转子的动不平衡度是不大的，在检修中采用简单的动平衡校正方法，很难获得满意的结果，若作精密的静平衡校正，反可获得良好的结果。

作精密的静平衡校正时，是将叶轮、皮带轮等分别作平衡校正，如果通风机有两个叶轮，也分别作校正。

待全部校正部件装配后，再作最后一次的静平衡校正。

图5-8 静平衡与动平衡的分界??应该说明，在任何情况下进行平衡校正以前，必须先测量一下叶轮的径向跳动和端面跳动。

只有在跳动符合要求时，方可进行平衡校正工作。

通风机的许用不平衡度M(克力·厘米)是以所平衡的转子重量G(公斤力)和精密度ρ(微米)的乘积来表示的。

因此，许用不平衡度也叫做“重径积”。

这种关系如下式所示。

式中下角字母j表示静平衡，d表示动平衡。

例如，如时G=60公斤力，ρj=50微米则 M j=0．1X50X60=300克力·厘米通风机许用不平衡度的合理制定，需要考虑很多因素，一般都由通风机的设计者确定。

对于检修部门来说，如果没有通风机产品证明书所规定的数值，可参考图5-9，查得精密度ρ后，用公式(6-1)或公式(6-2)计算出许用不平衡度。

风机的喘振的名词解释风机是一种能将空气或气体进行输送或增压的机械装置。

它在多个领域中发挥重要的作用，如工业生产、建筑通风、环境治理等。

然而，当风机运行过程中出现的问题之一就是喘振。

喘振是指风机在工作时发生的振动现象，通常伴随着噪音和不稳定的运行状态。

这种振动可能导致风机损坏，甚至引发事故。

为了更好地理解喘振的性质和原因，并采取相应的措施进行预防和解决，我们需要对喘振进行详细的名词解释。

一、喘振的定义喘振是指风机在运行过程中发生的不规律振动，其频率接近于风机的共振频率。

喘振的频率可以是固定的，也可以是随机变化的。

喘振会在风机内产生不稳定的气流和压力，导致风机的运行状态失衡，甚至损坏风机结构。

二、喘振的原因喘振的产生原因可能是多方面的。

下面分别就风机结构、气体特性和操作条件等方面进行解释。

1. 风机结构：风机的设计和制造质量是喘振发生的关键因素之一。

结构不合理或工艺缺陷可能导致风机发生共振现象，从而引发喘振。

此外，风机的材料选择和组装方式也对喘振现象有一定的影响。

2. 气体特性：气体的流体力学特性对风机喘振有显著影响。

例如，气体的密度、粘度和压缩性等参数都会影响风机的振动频率和振幅。

不同工作条件下的气体特性变化可能导致风机产生喘振。

3. 操作条件：风机的运行工况和操作条件也是喘振发生的重要因素。

当工况变化较大或操作条件不当时，例如过载运行、频繁启停、不合理的进出口流道设计等都可能引发喘振。

三、喘振的预防和解决方法为了避免风机喘振带来的安全隐患和经济损失，我们需要采取适当的措施进行预防和解决。

1. 结构设计和制造优化：应根据实际工况需求，对风机的结构进行优化设计，确保结构强度和刚度满足工作要求。

制造过程中要遵循相关的规范，并进行质量检测，以确保风机的制造质量。

2. 动平衡和静平衡：动平衡是指在风机组装完成后进行的动态平衡调整，以减小振动。

静平衡则是指在风机轴的制造过程中进行的静态平衡调整。

通过合理的平衡措施，可以减小或排除喘振的可能性。

风机叶轮动平衡校准风机叶轮动平衡校准是一项非常重要的工作，它可以有效地提高风机的运行效率和稳定性，减少噪音和振动，延长设备的使用寿命。

本文将从以下几个方面展开，详细介绍风机叶轮动平衡校准的主要内容。

一、风机叶轮动平衡校准的意义风机叶轮动平衡校准是指在风机运行过程中，通过调整叶轮的质量分布，使得叶轮在高速旋转时不会出现偏心，从而达到动平衡的目的。

这项工作的意义在于：1.提高风机的运行效率和稳定性。

风机叶轮动平衡校准可以消除叶轮的偏心，减少风机的振动和噪音，提高风机的运行效率和稳定性。

2.延长设备的使用寿命。

风机叶轮动平衡校准可以减少风机的振动和噪音，降低设备的磨损和损坏，从而延长设备的使用寿命。

3.提高工作环境的安全性。

风机叶轮动平衡校准可以减少风机的振动和噪音，降低工作环境的噪声污染和安全隐患，提高工作环境的安全性。

二、风机叶轮动平衡校准的方法风机叶轮动平衡校准的方法主要有静平衡法和动平衡法两种。

1.静平衡法。

静平衡法是指在风机叶轮未安装的情况下，通过测量叶轮的质量分布，调整叶轮的质量分布，使得叶轮在高速旋转时不会出现偏心，达到动平衡的目的。

静平衡法适用于小型风机和叶轮较小的大型风机。

2.动平衡法。

动平衡法是指在风机叶轮安装后，通过测量叶轮的振动和相位差，调整叶轮的质量分布，使得叶轮在高速旋转时不会出现偏心，达到动平衡的目的。

动平衡法适用于大型风机和叶轮较大的大型风机。

三、风机叶轮动平衡校准的步骤风机叶轮动平衡校准的步骤主要包括以下几个方面：1.准备工作。

包括检查设备的安全性和完整性，准备好所需的工具和仪器，确定校准的方法和步骤。

2.测量叶轮的质量分布。

使用天平或称重仪器，测量叶轮的各个部位的质量，绘制出叶轮的质量分布图。

3.调整叶轮的质量分布。

根据叶轮的质量分布图，调整叶轮的质量分布，使得叶轮在高速旋转时不会出现偏心。

4.测量叶轮的振动和相位差。

使用振动仪器和相位差仪器，测量叶轮的振动和相位差，确定叶轮的动平衡情况。

通风机转子的平衡1平衡概念通风机转子由于叶轮部件材料的不均匀，叶片装配位置分布的偏差，以及皮带、联轴器等转动部件因铸造、加工不均匀的影响，使通风机转子转动时，出现不平衡。

不平衡一般分为静不平衡和动不平衡两种。

1.１静不平衡通风机转子放在两条平行的轨道上，使其自由转动，转子如能在任一位置停止，则该转子已属于平衡。

如转子来回摆动，而总是恢复到一定位置指向地面，则该转子属于静不平衡。

设影响不平衡的多余重量为W1，W1的重心位置距转子旋转中心为r1，则W1r1的乘积称为重径积。

如将多余的重量W1去掉，则转子会静平衡，或在转子多余重量W1的对位置加重块W2，使其重径积相等（如图1），即W1r1＝W2r2则转子保持静平衡。

1.2平衡有许多叶轮很宽的转子，虽然已经获得静平衡，但当转子转动时，可能出现动不平衡。

如图2转子，已经过静平衡校正，所配重块W1的重径积和多余重量W1的重径积相等；但所配重块W。

的位置，却不与多余重量W。

在一个垂直旋转轴的平面内。

而相距d 距离。

当转子转动时，两相等的离心力，产生一力偶M。

两个重径积相等的重块产生的离心力相等。

F＝（Ｗ／ｇ）ω2ｒ其力偶M＝Fd＝（Ｗ／ｇ）ω2ｒd＝（Ｗ／ｇ）（π／30）2ｎ2ｒd＝0.00001119Wr n2d （1）式中W－－所配重块 gg－－重力加速度 cm／sec2n－－转数 r/mind－－两离心力距离 cmr－－重块重心到旋转中心距 cm校正动不平衡时，可取垂直轴中心线的两平面，设其距离为d1，配重块为W3,W4,如图3，当旋转时所得W3,W4的新力偶，与原有W1,W2之力偶相等，但方向相反。

因此，转子得到完全平衡。

1.3静混合不平衡在一个转子中经常遇到既静不平衡又动不平衡。

如图4有3个多余重量Ｗ1,Ｗ2和Ｗ3，其中Ｗ1和Ｗ2的重径积相等，即Ｗ1 r1＝Ｗ2 r2其力偶为Ｗ＝0.00001119W1r1n2d转子上同时存在力偶Ｍ和偏重Ｗ3,当转子旋转时，转子产生的振动是一端重一端轻。

轴流风机动平衡报告1. 背景轴流风机是一种常用的工业设备，用于输送气体、通风和冷却等工艺。

然而，在使用过程中，由于制造和安装等原因，轴流风机可能存在不平衡问题，导致振动、噪音和性能下降等负面影响。

因此，对轴流风机进行动平衡是非常重要的。

本报告旨在通过对某型号轴流风机进行动平衡测试和分析，提供详尽的报告，包括背景介绍、分析方法、测试结果和建议等内容。

2. 分析为了进行轴流风机的动平衡测试和分析，我们采取以下步骤：2.1 确定测试对象选择一台型号为X的轴流风机作为测试对象。

该风机用于某工厂的通风系统，并且在运行过程中出现了明显的振动和噪音问题。

2.2 测量振动信号使用合适的传感器在不同转速下测量轴承座、叶片和驱动装置等位置的振动信号。

通过振动信号可以了解不同部位的振幅和频率，判断出是否存在不平衡问题。

2.3 分析振动信号通过对振动信号的分析，可以确定轴流风机的不平衡情况。

常见的分析方法包括傅里叶变换、功率谱密度分析和峰值检测等。

根据分析结果，可以确定不平衡的位置和程度。

2.4 进行动平衡测试根据分析结果，选择合适的动平衡方法对轴流风机进行测试。

常用的动平衡方法包括静态平衡法和动态平衡法。

通过在不同位置添加或去除质量，使得轴流风机能够达到较低的振动水平。

3. 结果经过以上步骤，我们得到了以下测试结果：•振动信号分析显示，轴承座A处存在较大的振幅，并且频率为叶片旋转频率的倍数。

•动平衡测试表明，在驱动装置一侧添加了一定质量后，轴流风机的振动明显减小，并且在运行过程中噪音也有所降低。

4. 建议基于上述结果，我们提出以下建议：•对于轴承座A处存在较大振幅的问题，建议检查轴承的状态并进行必要的维护和更换。

•对于动平衡测试中添加质量后振动减小的情况，建议在该位置固定合适的平衡块，以保持轴流风机的平衡状态。

•在实际运行中，建议定期检查轴流风机的振动和噪音情况，并根据需要进行动平衡调整，以确保其正常运行。

结论本报告通过对某型号轴流风机进行动平衡测试和分析，得出了存在不平衡问题并提出了相应解决方案的结论。
