风机动平衡三角平衡法

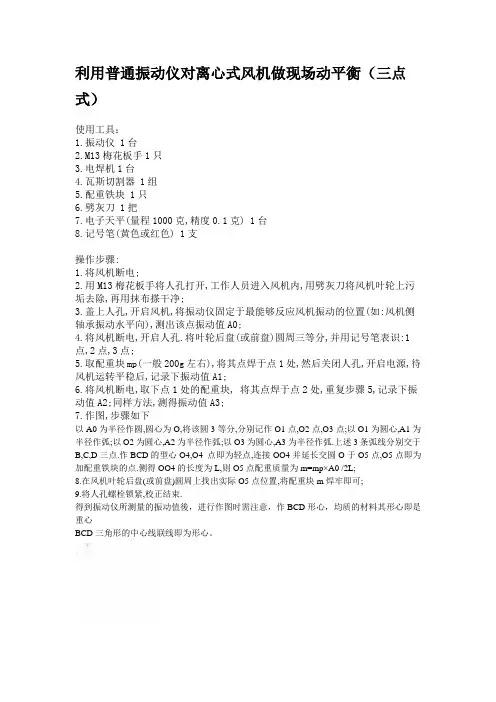

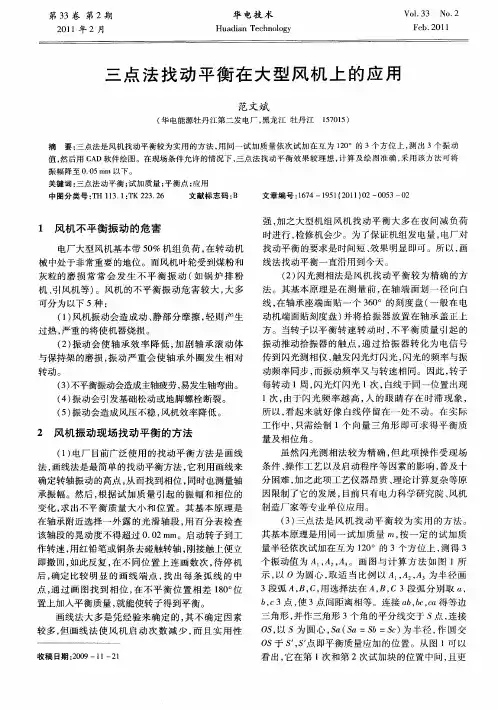

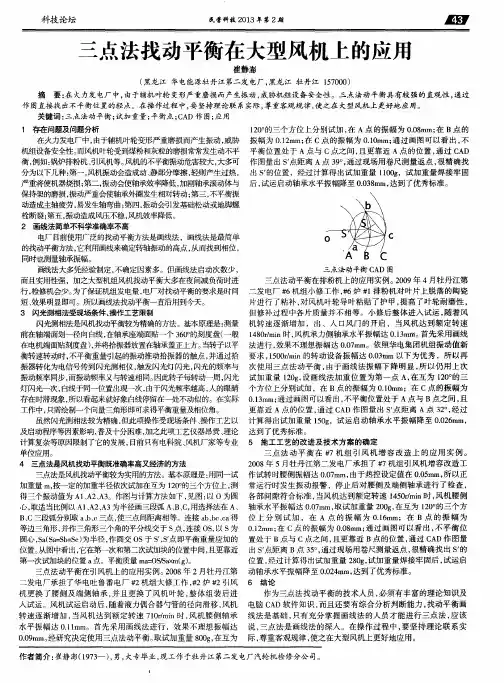

利用普通振动仪对离心式风机做现场动平衡（三点式）
使用工具：
1.振动仪 1台
2.M13梅花板手1只
3.电焊机1台
4.瓦斯切割器 1组
5.配重铁块 1只
6.劈灰刀 1把
7.电子天平(量程1000克,精度0.1克) 1台
8.记号笔(黄色或红色) 1支
操作步骤:
1.将风机断电;
2.用M13梅花板手将人孔打开,工作人员进入风机内,用劈灰刀将风机叶轮上污垢去除,再用抹布搽干净;
3.盖上人孔,开启风机,将振动仪固定于最能够反应风机振动的位置(如:风机侧轴承振动水平向),测出该点振动值A0;
4.将风机断电,开启人孔.将叶轮后盘(或前盘)圆周三等分,并用记号笔表识:1点,2点,3点;
5.取配重块mp(一般200g左右),将其点焊于点1处,然后关闭人孔,开启电源,待风机运转平稳后,记录下振动值A1;
6.将风机断电,取下点1处的配重块, 将其点焊于点2处,重复步骤5,记录下振动值A2;同样方法,测得振动值A3;
7.作图,步骤如下
以A0为半径作圆,圆心为O,将该圆3等分,分别记作O1点,O2点,O3点;以O1为圆心,A1为半径作弧;以O2为圆心,A2为半径作弧;以O3为圆心,A3为半径作弧.上述3条弧线分别交于B,C,D三点.作BCD的型心O4,O4 点即为轻点,连接OO4并延长交圆O于O5点,O5点即为加配重铁块的点.侧得OO4的长度为L,则O5点配重质量为m=mp×A0 /2L;
8.在风机叶轮后盘(或前盘)圆周上找出实际O5点位置,将配重块m焊牢即可;
9.将人孔螺栓锁紧,校正结束.
得到振动仪所测量的振动值後，进行作图时需注意，作BCD形心，均质的材料其形心即是重心
BCD三角形的中心线联线即为形心。

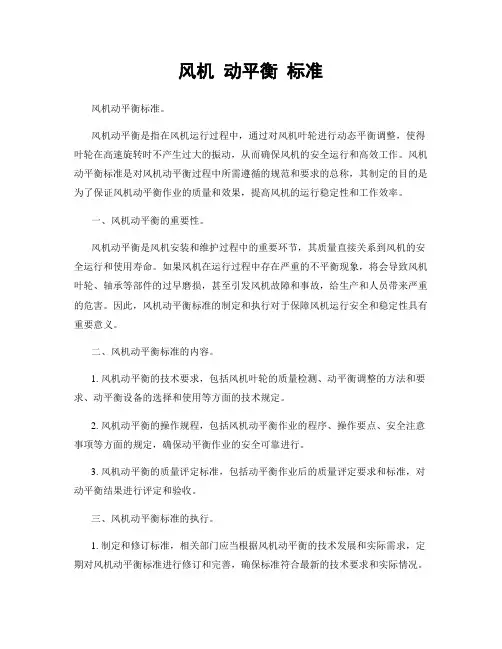

风机叶轮动平衡方法
风机叶轮动平衡是指对风机叶轮进行调整，使其在运转过程中达到平衡状态，避免振动和噪音的产生，提高风机的工作效率和使用寿命。

常用的风机叶轮动平衡方法有以下几种：
1. 静平衡：静平衡是在叶轮未安装在风机上时进行的平衡调整。

通过在叶轮上加装或削减一定质量的块体，使叶轮的重心与叶轮轴线重合，从而达到静平衡状态。

2. 动平衡：动平衡是在叶轮安装在风机上并运转时进行的平衡调整。

首先使用动态平衡仪测试叶轮的不平衡情况，然后在叶轮上加装或削减一定质量的块体，以消除或减小叶轮的不平衡。

3. 双面动平衡：双面动平衡是指对风机叶轮两侧进行动平衡调整。

即在叶轮两侧分别加装或削减一定质量的块体，以使叶轮两侧的不平衡量减小或归零。

4. 动平衡校正：对于动平衡调整效果不理想的情况，可以使用动平衡校正方法。

该方法主要通过切削、加工或重调叶轮的鼻部、叶片或轮毂，使叶轮达到平衡状态。

5. 振动监测和调整：在风机运行过程中，可以使用振动监测仪器进行振动检测，根据检测结果进行调整。

通过调整叶轮的平衡状况，减小风机的振动和噪音。

需要注意的是，风机叶轮动平衡的方法选择要根据具体情况和要求，有时可能需要结合不同的方法进行调整。

同时，在进行叶轮动平衡调整时，要保证操作安全，并严格按照相关标准和规范进行操作。

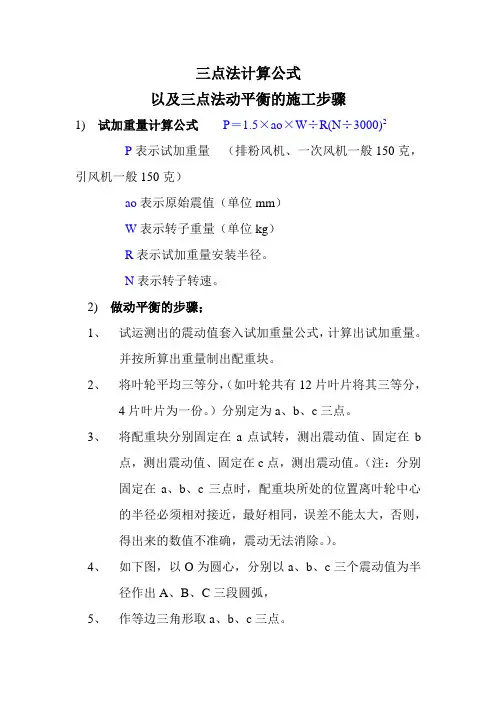

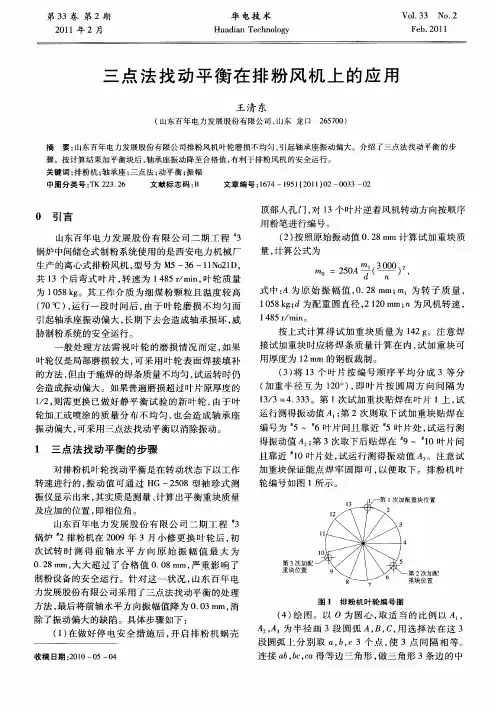

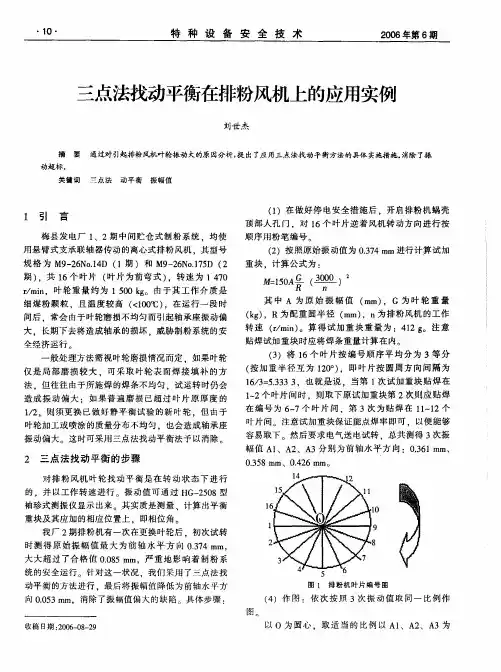

三点法计算公式以及三点法动平衡的施工步骤1) 试加重量计算公式P＝1.5×ao×W÷R(N÷3000)2P表示试加重量（排粉风机、一次风机一般150克，引风机一般150克）ao表示原始震值（单位mm）W表示转子重量（单位kg）R表示试加重量安装半径。

N表示转子转速。

2) 做动平衡的步骤；1、试运测出的震动值套入试加重量公式，计算出试加重量。

并按所算出重量制出配重块。

2、将叶轮平均三等分，（如叶轮共有12片叶片将其三等分，4片叶片为一份。

）分别定为a、b、c三点。

3、将配重块分别固定在a点试转，测出震动值、固定在b点，测出震动值、固定在c点，测出震动值。

（注：分别固定在a、b、c三点时，配重块所处的位置离叶轮中心的半径必须相对接近，最好相同，误差不能太大，否则，得出来的数值不准确，震动无法消除。

）。

4、如下图，以O为圆心，分别以a、b、c三个震动值为半径作出A、B、C三段圆弧，5、作等边三角形取a、b、c三点。

6、如上图；平分ab、ac、bc三段线，并且作垂直线找出S点。

（ab、ac、bc三段线的垂直线的交叉点为S点。

）7、以S点为圆心Sa为半径划圆。

8、连接OS线交于S／点。

9、用加重计算公式；加重＝OS÷Sa×P计算出所要加的重量，并且按照计算出的数量制出加重块。

10、S／点即为加重点，意思是加重计算公式计算出来的加重块加到叶轮所处的S／上。

陈伟科完成于2005年8月29日。
