风机现场三点法动平衡试验【摘要】风机振动值是风机的重要安全参数之一，影响风机振动最主要因素就是风机轴的动平衡。

本文通过运用三点法对风机找平衡试验，在解决风机振动问题的同时并对三点法进行了验证，为现场找平衡提供了一个简单实用的方法。

【关键词】振动；动平衡；三点法1.前言在风机的运行或调试过程中，风机的叶轮由于运输过程中叶轮有磕碰变形，或者安装时不同心，致使风机工作时振动超差，需要做现场动平衡源消除过大振动。

而在实际工作过程中由于各个方面的原因，不能通过精密的仪器来测试风机的不平衡点，因此人们通常用三点法进行风机的现场动平衡。

2.设备参数及试验背景2.1设备参数某新建330MW电厂，用两台轴流式风机作为送风机，其参数如下：2.2试验背景某电厂在调试期间，其送风机B由于运行人员操作失误，风机超负荷运行（电流达到90A）9小时，风机跳闸。

再次启动后发现风机振动高高跳闸，就地测量得振动值为7.4mm/s，超过风机跳闸保护值7.1mm/s。

经确认为风机长时间超负荷运行，导致风机动叶特性改变，原系统平衡状态被破坏，需从新做动平衡试验。

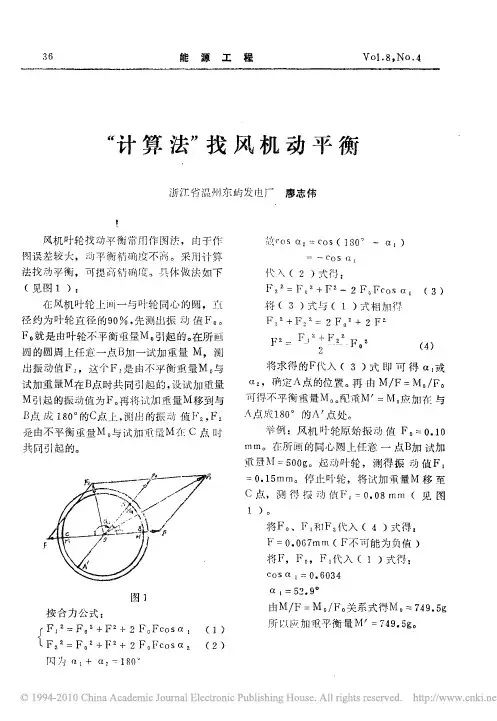

3.方法及原理三点法找平衡试验方法：3.1以工作转速启动转子，测量和记录原始振动幅值为O’。

3.2以O’为半径，画圆，如图1所示。

图13.3 停下转子，在转子上取三个点“A”、“B”和“C”，相隔近似120°。

不一定是很准确的120°，然而三点相隔的角度必须是已知的，在我们的例子中如图2所示，“A”点是起点标注为0°。

其它点标注如图2所示。

图23.4选择一块合适的试重，安装到转子点“A”处，此处可参考计算试加重的公式。

3.5启动转子达到正常工作转速，测量并记录此时的振动幅值记为O’+T1。

图33.6如图3所示，以A点为圆心，以O’+T1为半径做圆。

3.7停下转子，将在A点处所加的试重移到B点处。

3.8启动转子达到正常工作转速，测量和记录新的振动幅值记为O’+T2。

二点法找动平衡1、测量风机的原始振幅A O2、在转子的任意一点试加重量，启动风机测水平振幅A 13、取掉试加重量，并将该试加重量在转子的旋转的逆时针方向90度同一半径上再次试加，启动风机测水平振幅A 24、以三个振幅为半径按同一比例放大，画出振动相位图。

先画原始振幅A O 圆。

再以原始振幅A O 圆与水平轴交点O 1为圆心画振幅A 1圆。

逆时针90°，以原始振幅A O 圆与垂轴交点O 2画振幅A 2圆。

并计算出应加重量的位置和重量。

举例：电厂1#锅炉引风机找动平衡转子重量：（含叶轮和轴）G =3280kg转子直径：D=2500mm电机转速：n=990rpm试加重量：2kg原始振幅：A O =210nm第一次试加重量后振幅：A 1=330nm第二次试加重量后振幅：A 2=200nm P=23000250⎪⎭⎫ ⎝⎛⨯⨯⨯n D G A O =299030002500328000000021.0250⎪⎭⎫ ⎝⎛⨯⨯⨯=632.50g 平衡重量G= OC OK P ⨯=59.12215.632⨯=1055g 平衡重量G= 11OC OK P ⨯=48.36215.632⨯=364g振幅相位图说明：1、平衡重量有2个，选1055g，因为364g在相位图上位于振幅交集区内，且交集振幅大，故选1055g。

位置位于第二次试加位置同一半径逆时针旋转68°处。

开机后测量水平振幅90nm2、二点法计算中转子重量G、转子直径D和转速n一定要数值准确，否则计算误差大。

二点法找动平衡（2#炉1#引风机）1、测量风机的原始振幅A O2、在转子的任意一点试加重量，启动风机测水平振幅A 13、取掉试加重量，并将该试加重量在转子的旋转的逆时针方向90度同一半径上再次试加，启动风机测水平振幅A 24、以三个振幅为半径按同一比例放大，画出振动相位图。

先画原始振幅A O 圆。

再以原始振幅A O 圆与水平轴交点O 1为圆心画振幅A 1圆。

风机叶轮动平衡方法
风机叶轮动平衡是指对风机叶轮进行调整，使其在运转过程中达到平衡状态，避免振动和噪音的产生，提高风机的工作效率和使用寿命。

常用的风机叶轮动平衡方法有以下几种：
1. 静平衡：静平衡是在叶轮未安装在风机上时进行的平衡调整。

通过在叶轮上加装或削减一定质量的块体，使叶轮的重心与叶轮轴线重合，从而达到静平衡状态。

2. 动平衡：动平衡是在叶轮安装在风机上并运转时进行的平衡调整。

首先使用动态平衡仪测试叶轮的不平衡情况，然后在叶轮上加装或削减一定质量的块体，以消除或减小叶轮的不平衡。

3. 双面动平衡：双面动平衡是指对风机叶轮两侧进行动平衡调整。

即在叶轮两侧分别加装或削减一定质量的块体，以使叶轮两侧的不平衡量减小或归零。

4. 动平衡校正：对于动平衡调整效果不理想的情况，可以使用动平衡校正方法。

该方法主要通过切削、加工或重调叶轮的鼻部、叶片或轮毂，使叶轮达到平衡状态。

5. 振动监测和调整：在风机运行过程中，可以使用振动监测仪器进行振动检测，根据检测结果进行调整。

通过调整叶轮的平衡状况，减小风机的振动和噪音。

需要注意的是，风机叶轮动平衡的方法选择要根据具体情况和要求，有时可能需要结合不同的方法进行调整。

同时，在进行叶轮动平衡调整时，要保证操作安全，并严格按照相关标准和规范进行操作。

火电厂风机动平衡技术分析及实例发布时间：2023-01-13T08:42:47.413Z 来源：《当代电力文化》2022年第15期作者：赵得江[导读] 在风机平衡的几种方法中，三点平衡法可于现场进行，操作简单赵得江大唐宝鸡热电厂陕西省宝鸡市 721300摘要：在风机平衡的几种方法中，三点平衡法可于现场进行，操作简单，无需特种设备支撑，但是3次试块加重的焊接及割取，易造成较大误差。

大唐宝鸡热电厂采用新型加工试块，利用顶丝紧固，确保了试块重量的精度。

同时软件计算绘图代替人工手绘，现场动平衡一次成功准确率达到了95%以上，提高了风机轴瓦及电动机使用寿命。

关键词：风机；振动；现场动平衡；三点平衡法1 前言大唐宝鸡热电厂现有330MW亚临界机组两台，其中送引风机各两台，各类鼓风机和除尘风机数台。

由于风机转子的材质不均匀，制造、加工和安装误差，以及运行条件发生变化、转子结垢、磨损等原因，不可避免存在质量偏心，引起转子的不平衡而产生振动。

机组振动是十分复杂的问题，其原因也是多方面的，但主要还是与转子本身的不平衡有关。

据统计，约有60%~75%的振动故障是由于转子本身的质量不平衡引起的。

转子找平衡的方法分为静平衡找正和动平衡找正，转子的静平衡找正就是静止时在转子上加减平衡质量的方法，使其质量重心回到转子轴线上，从而使转子的合力得以平衡。

当找静平衡不能解决转子振动值超标时，要考虑找动平衡，发电厂现场动平衡通常在实际状态下进行的，转子的工作转速与其它的各种因素均较符合实际情况，这样可补充平衡机的不足，而且现场动平衡无需拆卸转子，方便快捷，对减少停产损失和检修费用具有平衡机难以比拟的优势。

2 风机常用的动平衡找正方法现场动平衡试验有以下特点：1、动平衡可解决静平衡不能解决的振动超标。

2、花费的时间相对静平衡较长。

3、对大型风机的电机（6000V）起动，中间要有时间间隔。

风机常用的动平衡方法主要有：（1）专用平衡机平衡。

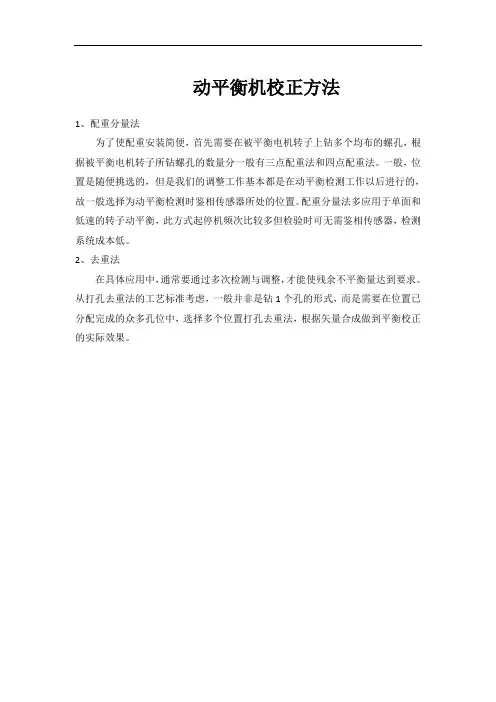

动平衡机校正方法
1、配重分量法
为了使配重安装简便，首先需要在被平衡电机转子上钻多个均布的螺孔，根据被平衡电机转子所钻螺孔的数量分一般有三点配重法和四点配重法。

一般，位置是随便挑选的，但是我们的调整工作基本都是在动平衡检测工作以后进行的，故一般选择为动平衡检测时鉴相传感器所处的位置。

配重分量法多应用于单面和低速的转子动平衡，此方式起停机频次比较多但检验时可无需鉴相传感器，检测系统成本低。

2、去重法
在具体应用中，通常要通过多次检测与调整，才能使残余不平衡量达到要求。

从打孔去重法的工艺标准考虑，一般并非是钻1个孔的形式，而是需要在位置已分配完成的众多孔位中，选择多个位置打孔去重法，根据矢量合成做到平衡校正的实际效果。

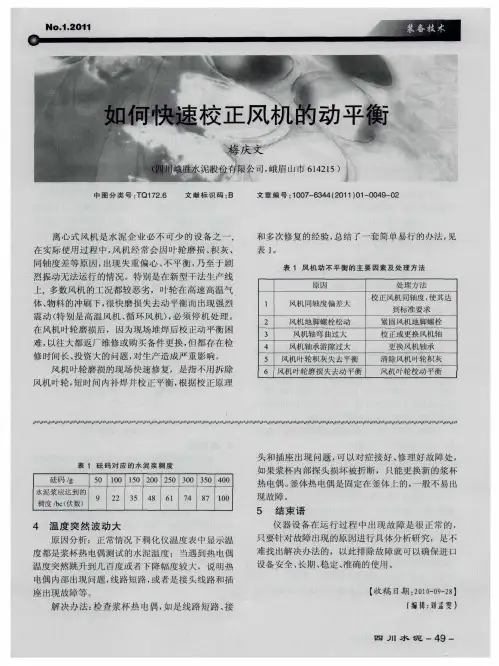

现场为风机做动平衡方案加强对在线离心风机的维护和保养 ，显得十分重要。

特别是风机叶轮的严重磨损（腐蚀）、积灰积垢 ，造成风机转子不平衡 ，从而导致整个风机振幅加大， 严重影响生产的正常运行。

因此，如何在施工现方法介绍给风机转子做动平衡，关键是找出叶轮轻点位置 ，并确定所加平衡块质量。

用作图法找平衡(见图1)，具体步骤如下：(1)开启风机，稳定运行后，在最能反映风机振动情况的M点（轴承座等)，用测振仪测振幅A0，记录后停机。

(2)将叶轮前盘(或后盘)圆周3等分 ，分别记作1点，2点 ，3点。

(3)在 1点处夹上预先制作好的夹块P(根据风机叶轮 大小确 定 其 质量 ，一般为m。

=150g～300g)，重复步骤1测M点振幅A1。

(4)更换夹块 P的位置到 2点和3点，重复步骤3，依次测得M点振幅A2，A3。

(5)作图。

以Ao为半径作圆，圆心为O，将该圆3等分，分别记作O1点，O2点 ，O3点 ；以 O-为圆心，A1为半径作弧；以O2为圆心，A2为半径作弧 ；以O3为圆心，A3为半径作弧。

上述 3条弧线分别交于 B，C，D三点。

(6)作BCD的型心 O4，O4点即为轻点，连接O4 O s　并延长交圆0于Os点 ，Os点即为加配重铁块的点。

侧得 OO4。

的长度为 L，则 Os点配重质量为m配=m p×A0/2L。

(7)在风机叶轮前盘(或后盘 )圆周上找出实际Os点位置，将配重为 m配铁块焊牢。

至此 ，风机作动平衡完成 。

项目技术指标安全风险一、功率大二、转速高（动平衡机：200~500r/min）三、叶轮直径大（2.3m）四、调节门开度不一五、目前本身振动已经达上限型号Y4-73-14,23D 风压4700Pa风量361000M3/H转速电机参数测点―⊥◎过程记录O O1O2O3O4O S动平衡前振幅A0A1A2A3L m配=m p xA o/2L 动平衡后振幅。
