同层排水系统

吉博力同层排水系统的特点●吉博力使用的管道系统为吉博力HDPE高密度聚乙烯管材，这种管材是按吉博力的标准由吉博力集团工厂特别制造生产的。

该管道具有很强的防腐性能，不易堵塞。

安装上采用热熔连接，完全防漏。

另外它还具有抗热胀冷缩，抗高压，耐无损等诸多卓越品质。

●在八层以上的高层建筑中，用于连接排水支管与立管的不是三通，而是“苏维脱”，它是吉博力独家研发的管道配件，－可同时连接6根支管，从而减少立管的数量；－其内部设有水流阻隔器，能保证每根支管的水流都你能沿一定的方向畅行无阻，同时还能减缓水流速度，保证气压在管道中始终处于平衡状态，从而能取代通气管的作用；－同一楼层内可同时连接50个坐便器。

●同层排水对洁具的安装有特殊的要求，而吉博力已经有相当完善的隐蔽式安装系统与之相配套。

●吉博力的管道系统一般采用墙前安装，这样可避免对建筑墙体造成破坏，而且二次装修时也能很方便地改变管道布局。

●吉博力有专用于同层排水的横排水地漏。

和其它各种洁具的特殊存水弯，这些存水弯不仅能隔离臭气，同时还能作为同层排水系统的检修口。

●对于任何排水系统而言，杜绝渗漏都是至关重要的。

因为污水渗漏不仅会引起维修上的麻烦，而且还可能导致病菌的滋生和交叉感染。

吉博力同层排水系统从产品质量和安装工艺上来说是全密封性的，因此绝对不会发生污水渗漏的现象。

2.与降板式同层排水的比较降板式同层排水的做法是：将卫生间的地板下降一定的高度，排水支管沿地面排放，也是在同一楼层内与立管相连，然后再在管道上铺设装饰层。

降板的优点在于：●不需要砌假墙，管道被隐藏在地板下●洁具仍可使用地排水式，选择范围较广●地漏也可采用传统式降板的缺点在于：●降板在建筑结构上难度非常高●降低了卫生间的高度●装饰层的承重要求也相当高●如果管道在楼板下发生漏水，就必须将卫生间的地板全部撬开，难度较拆假墙要高得多，而且当装饰层与真实地板间充满水的时候，有相当的重量，此时再加上降板结构本身的不安全因素，就可能导致“灭顶之灾”3.与PVC同层排水的比较目前国内市场的排水管道多采用PVC管道，PVC管道同样可用于同层排水系统中与吉博力HDPE管材相比其优点在于：●价格便宜●不需要特殊的安装工具，其施工方法已为所有施工人员所熟悉但其缺点也是显而易见的：●其连接方式采用胶水连接，这对于隐蔽式安装系统来说，有漏水的隐患，不可靠●管道寿命短●噪音大●不环保，燃烧时会释放有毒气体4. 与其它同层排水供应商的比较目前国内市场上的其它同层排水供应商只是将管道提升到上一个楼层内，但作为一个完整系统，如果只改变管道，而不对其它周边产品作相应的调整，就会使该系统成为累赘。

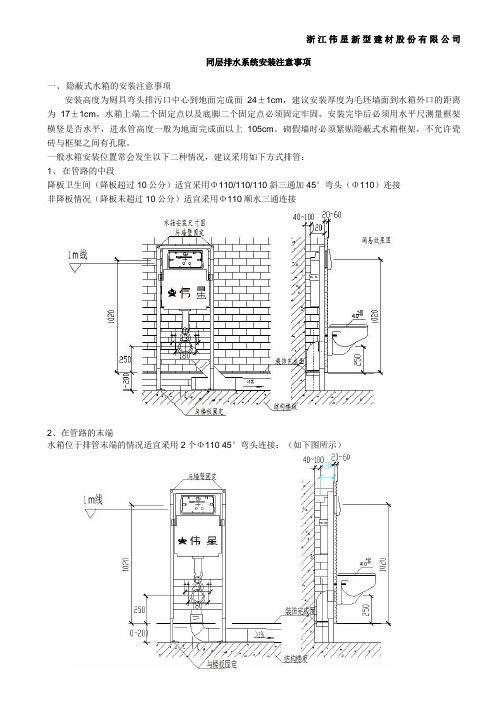

浙江伟星新型建材股份有限公司同层排水系统安装注意事项一、隐蔽式水箱的安装注意事项安装高度为厕具弯头排污口中心到地面完成面24±1cm，建议安装厚度为毛坯墙面到水箱外口的距离为17±1cm，水箱上端二个固定点以及底脚二个固定点必须固定牢固，安装完毕后必须用水平尺测量框架横竖是否水平，进水管高度一般为地面完成面以上105cm。

砌假墙时必须紧贴隐蔽式水箱框架，不允许瓷砖与框架之间有孔隙。

一般水箱安装位置常会发生以下二种情况，建议采用如下方式排管：1、在管路的中段降板卫生间（降板超过10公分）适宜采用Φ110/110/110斜三通加45°弯头（Φ110）连接非降板情况（降板未超过10公分）适宜采用Φ110顺水三通连接2、在管路的末端水箱位于排管末端的情况适宜采用2个Φ110 45°弯头连接：（如下图所示）二、地漏的安装注意事项1. 地漏必须是卫生间内最低点2. 地漏必须单独与立管连接,以达到水封的隔臭效果3. 安装时，注意地漏的正反，用贯通的一路连接管道4. 地漏与立管连接时，应用2个90°弯头来连接(如图所示)5. 必须使用配套橡皮圈插入排水管，不得焊接或粘接6. 安装完毕后注意防护，盖上地漏保护套，避免建筑垃圾进入地漏7. 在内装时，根据完成面厚度切割地漏装饰盖板，可调高度1～5cm，完工后盖上金属装饰盖9三、脸盆排管注意事项1、建议面盆排污口一般中心位置到地面完成面的距离为48~52cm，特殊要求除外。

2、水平管到立管的变向必须采用2个45°弯头。

四、浴缸排管注意事项1、浴缸排水口应安装在偏离图纸中心20~30cm范围处以便与浴缸落水的连接c m2、 二种不同情况下的浴缸落水安装1）降板情况下适宜采用Φ50的伸缩节，承插一段直管，在内装修安装浴缸落水时，将直管拔出，用45°弯头连接(见图a)2）非降板情况下，作抬高9cm 处理，以后直接承插浴缸落水（见图b ）图(a) 图（b ）地坪完成面五、洗衣机存水弯安装标高：（如下图所示）洗衣机存水弯的安装高度既洗衣机排水口中心距到地面完成面的高度=洗衣机的抬高高度+50cm六、其他施工注意事项管道连接时均以线对线的方式热熔连接， 对焊须达到管壁厚度的1/2 1、热熔注意事项:①保证焊接部位及焊接工具板的清洁②正确的焊接温度(烫板上绿灯亮的情况下方可操作)③焊接连接过程中施加正确的力 ④焊接切面必须是垂直的90 ° 烫板操作主要步驟: 1. 等待焊接板绿灯亮 2. 焊接时观察焊接熔化过程 3. 对准轴线，施加正确的压力 4. 让管道自然冷却X= S+502、电熔注意事项：①垂直切割管道②保持管道表面干净③标记管道或配件，插入电焊管箍连接件内，保持3cm④电焊管固焊接时表面形变不得超过1mm3．承插注意事项根据安装时温度标记插入深度一般20℃以下，承插为8cm，20℃以上承插为10cm。

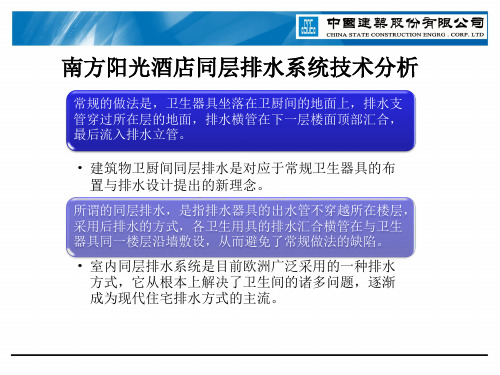

对同层排水系统的一点看法一、什么叫"同层排水"，它有什么优点：同层排水是指卫生间内卫生器具排水管不穿越楼板，排水横管在本层套内与排水总管连接，一旦发生需要清理疏通的情况，本层套内就能解决问题的一种排水方式。

目前国内同层排水是有人利用降板技术在做，但是始终有隐患，根据欧洲的经验，只要采用后排水的卫生洁具，完全可以在楼板上方放置管道，这样才是真正的同层排水技术，目前国家建设部也在研究这种同层排水的技术，该技术在北京、上海、南方等地区已有工程实例。

相对于传统的隔层排水处理方式，同层排水方案最根本的理念改变是通过本层内的管道合理布局，彻底摆脱了相邻楼层间的束缚，避免了由于排水横管侵占下层空间而造成的一系列麻烦和隐患，包括产权不明晰、噪音干扰、渗漏隐患、空间局限等，同时采用壁挂式卫生器具，地面上不再有任何卫生死角，清洁打扫变得格外方便。

其优点是：①房屋产权明晰；②卫生器具的布置不受限制；③排水噪音小；④渗漏水机率小；⑤不需要P弯或S弯。

房屋产权明晰是：卫生间排水管路系统布置在本层套住户家中，管道检修可在本户内进行，不干扰下层住户。

卫生器具的布置不受限制：因为楼板上没有卫生器具的排水预留孔，用户可自由布置卫生器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高了房屋的品位。

排水管布置在楼板上，被回填垫层覆盖后有较好的隔音效果，从而排水噪音大大减小。

卫生间楼板不被卫生器具管道穿越，减小了渗漏水的机率，也能有效地防止病菌的传播。

由一只共用的"多通道地漏"或"接入器"，取代了传统下排水方式中各个卫生器具设置的P弯或S弯。

由P弯与S弯产生而自身无法克服的弊端，同层排水方式全部解决了。

对于同层排水及地漏，解释如下：在同层排水系统中，对于地漏，我们的建议是最好不设（欧美国家私人住宅卫生间不设地漏），原因有以下几点：目前大多数住宅为产权房，打扫卫生间已不用拖把。

天津同层排水标准规范最新一、总则1. 本规范适用于天津市新建、改建和扩建的民用建筑和工业建筑的同层排水系统设计、施工及验收。

2. 同层排水系统的设计应符合国家和地方的相关法规、标准和规范要求，确保排水系统的可靠性和经济性。

二、设计要求1. 同层排水系统应根据建筑物的使用功能、排水量、地形地貌等因素进行合理设计。

2. 排水管道的布置应尽量简洁，避免复杂的管道走向，减少管道长度和弯头数量，以降低水力损失。

3. 应采用耐腐蚀、耐磨损的材料，确保管道的耐久性。

4. 排水管道的管径应根据设计流量和流速确定，以满足排水要求。

三、施工规范1. 施工前应进行详细的技术交底，确保施工人员熟悉设计图纸和施工要求。

2. 施工过程中应严格控制管道的安装质量，确保管道连接严密，无渗漏。

3. 管道敷设应符合设计要求，避免管道受到外力损伤。

4. 施工完成后，应进行严格的水压试验和通水试验，确保排水系统的功能性。

四、验收标准1. 验收时应检查排水管道的安装质量，包括管道的平直度、连接的严密性等。

2. 应检查排水系统的功能性，包括排水速度、无堵塞等。

3. 验收过程中发现的问题应及时整改，直至满足规范要求。

五、维护管理1. 建筑物投入使用后，应定期对同层排水系统进行检查和维护，确保系统的正常运行。

2. 发现排水系统存在问题时，应及时进行维修或更换，避免影响建筑物的正常使用。

六、环保要求1. 同层排水系统的设计和施工应考虑环境保护要求，减少对环境的影响。

2. 应采用低噪音、低振动的排水设备，减少对周围环境的干扰。

本规范旨在指导天津地区同层排水系统的合理设计、施工和维护，以提高排水系统的安全性、可靠性和环保性。

请各相关单位和个人严格遵守执行。

同层排水系统介绍同层排水系统是指在建筑物内，将各个层次的排水设备管道联为一体，通过一个主排水管统一排出的排水系统。

同层排水系统是建筑物的重要组成部分，确保建筑物内的污水和雨水能够顺畅排出。

下面将介绍同层排水系统的基本原理、组成部分、设计要点以及维护保养等方面。

同层排水系统的基本原理是借助重力作用，使废水从高处自然流入地下管道，再通过斜坡的引导，最终流入下水道系统。

在同层排水系统中，主要包括污水管道系统和雨水管道系统。

污水管道系统用于排放厨房、浴室、洗涤间等产生的废水，而雨水管道系统则用于排放屋顶和外墙的降雨水。

同层排水系统的主要组成部分有：下水管、水封件、支座、镶嵌板、支撑架等。

下水管通常由PVC或铸铁材料制成，质量稳定可靠。

水封件是为了防止污水回流和漏气，一般采用S型、U型或P型等形状。

支座用于支撑下水管，保证其稳定性，镶嵌板则安装在下水管道上方，用于固定和保护管道。

支撑架则是为了支撑水管，使其保持水平。

在同层排水系统的设计中，需要考虑以下几个重要因素：管道的坡度、排水流速和管道直径。

管道的坡度通常要求为2%-3%，以保证污水能够自然流入下水道。

排水流速应保持在0.8-1.2米/秒，以确保污水流通畅。

管道直径的选择需要根据实际需求来确定，一般建议选择较大直径的管道，以减少阻力和堵塞的发生。

同层排水系统的维护保养也非常重要。

首先，要经常检查下水管道是否有渗漏或破裂的现象，及时修复。

其次，要保持排水系统清洁，避免杂物进入下水道，防止堵塞。

还要定期清洗水封件，保持其正常运作。

此外，要注意雨水管道的排水流畅性，及时清理堵塞。

总之，同层排水系统是建筑物中至关重要的一部分，通过合理设计和维护保养，能够保证建筑物内的废水和雨水能够顺畅排出。

在同层排水系统的设计中，需要考虑管道的坡度、排水流速和管道直径等因素，同时也要注意维护保养工作，确保系统的正常运行。

同层排水系统的质量和运行状况，直接关系到建筑物内的卫生状况和安全性。

第1篇一、实验目的1. 了解同层排水系统的原理和组成。

2. 掌握同层排水系统的安装方法和注意事项。

3. 通过实验验证同层排水系统的排水效果。

二、实验原理同层排水系统是一种新型的排水方式，其原理是在建筑物同一楼层内敷设排水管道，将污水及废弃物直接排放至排水总管（主排污立管）。

同层排水系统具有以下优点：1. 产权明晰，管道检修方便；2. 卫生器具布置不受限制，提高房屋品位；3. 排水噪音小，隔音效果良好；4. 渗漏水机率小，防止疾病传播；5. 不需要传统P弯或S弯，克服旧式配件弊端。

三、实验材料1. 实验装置：同层排水实验装置一套，包括排水管道、排水立管、卫生洁具、连接件等；2. 实验工具：扳手、螺丝刀、水平尺、卷尺等；3. 实验材料：水泥、沙子、砖块、防水涂料等。

四、实验步骤1. 准备实验场地，清理排水管道、排水立管、卫生洁具等；2. 根据设计图纸，确定排水管道、排水立管、卫生洁具等位置；3. 按照设计要求，将排水管道、排水立管、卫生洁具等连接在一起；4. 检查管道连接处是否牢固，防止漏水；5. 对管道进行打压测试，确保管道无泄漏；6. 在管道周围铺设水泥、沙子等填充材料，保证管道固定；7. 对卫生洁具进行安装，确保洁具与管道连接牢固；8. 在管道周围涂抹防水涂料，防止渗漏水；9. 对实验场地进行清理，完成实验。

五、实验结果与分析1. 实验结果：经过安装和打压测试，同层排水系统运行正常，无泄漏现象；2. 分析：实验过程中，严格按照设计要求进行安装，确保管道连接牢固，无泄漏。

同时，在管道周围涂抹防水涂料，防止渗漏水。

实验结果表明，同层排水系统具有排水效果良好、安装方便、维修方便等优点。

六、实验结论1. 同层排水系统是一种新型的排水方式，具有排水效果良好、安装方便、维修方便等优点；2. 实验结果表明，同层排水系统在实际应用中具有良好的性能，可以满足建筑物的排水需求。

七、实验建议1. 在安装同层排水系统时，应严格按照设计要求进行操作，确保管道连接牢固，无泄漏；2. 在管道周围涂抹防水涂料，防止渗漏水；3. 定期对同层排水系统进行检查和维护，确保排水系统正常运行。

同层排水系统优缺点对比同层排水是指卫生间内卫生器具排水管（排污横管和水支管）均不穿越楼板进入他户。

现在国内的同层排水系统，根据是否降板可以分为降板/微降板/不降板同层排水系统。

同层排水系统的优点1、房屋产权清晰，卫生间各个器具排水管均设置在业主家中，管道检修在自家就可以进行，不干扰下层住户2、排水噪音相对减小，虽然排水噪音主要来自立管，只要开发商用的是消音立管，也能很好的减小噪音。

但是也有部分噪音来自器具排水管，当排水横支管被布置在沉箱内，也能大大的消减噪音。

3、减小渗漏水几率，在同层排水中，卫生间楼板不被器具排水管穿越，无孔洞，减少了漏水可能性，不管是对住户本身还是下层用户，都大大提高了排水的安全性。

4、卫生间器具布局相对灵活，因为楼板上没有器具排水管道预留孔，用户可自由布置卫生间器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高卫生间的品味。

同层排水系统的缺点1、在降板的同层排水中，一旦出现堵塞、漏水等问题，检修起来比较困难。

由于各个器具的排水管均隐藏在沉箱内，被回填垫层后，要想检修就必须敲开地面才能进行检修，这样一来后期的维护成本就比较大。

虽然堵塞、漏水的几率不是很大，但也不能抱侥幸心理。

2、在降板的同层排水系统中，由于前期施工不规范，防水性能遭到破坏，地面水渗漏，或者由于排水管漏水，导致沉箱积水，长时间以来产生异味虽然现在，在沉箱内设置了二次排水，但由于沉箱比较封闭，水分难以蒸发，加之漏水的持续性，也很难解决这个问题。

（异味这个问题应该是大家比较感同身受的）3、现在市场上大部分采取的是降板同层排水系统，住房的每层卫生间都采取了降板的形式，这种跟正常的层高比起来，占用了房屋一定的高度空间要想在卫生间安个热水器，浴霸什么的还是比较困难，就算安上了也会使卫生间显得压抑。

降板层高微降板层高不降板层高卡4、由于降板同层排水系统，需要进行二次回填，再进行正常的找平、防水、装饰，在这过程中，不仅增加了工程成本，而且还受施工规范的影响，施工不规范，后期就越容易出现问题。
