同层排水系统介绍

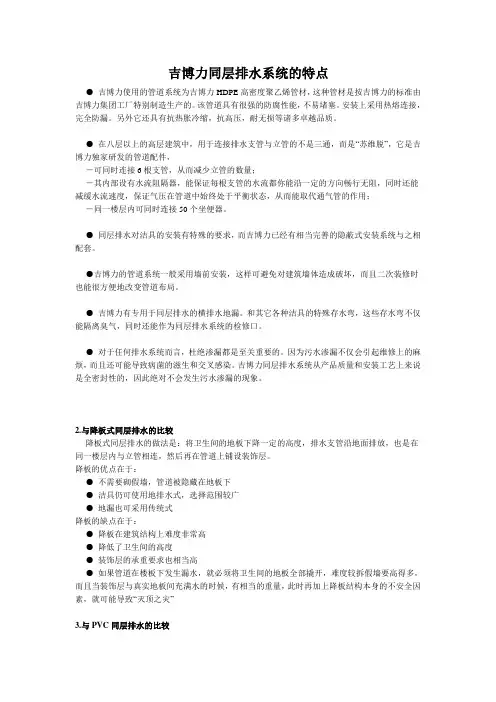

吉博力同层排水系统的特点●吉博力使用的管道系统为吉博力HDPE高密度聚乙烯管材，这种管材是按吉博力的标准由吉博力集团工厂特别制造生产的。

该管道具有很强的防腐性能，不易堵塞。

安装上采用热熔连接，完全防漏。

另外它还具有抗热胀冷缩，抗高压，耐无损等诸多卓越品质。

●在八层以上的高层建筑中，用于连接排水支管与立管的不是三通，而是“苏维脱”，它是吉博力独家研发的管道配件，－可同时连接6根支管，从而减少立管的数量；－其内部设有水流阻隔器，能保证每根支管的水流都你能沿一定的方向畅行无阻，同时还能减缓水流速度，保证气压在管道中始终处于平衡状态，从而能取代通气管的作用；－同一楼层内可同时连接50个坐便器。

●同层排水对洁具的安装有特殊的要求，而吉博力已经有相当完善的隐蔽式安装系统与之相配套。

●吉博力的管道系统一般采用墙前安装，这样可避免对建筑墙体造成破坏，而且二次装修时也能很方便地改变管道布局。

●吉博力有专用于同层排水的横排水地漏。

和其它各种洁具的特殊存水弯，这些存水弯不仅能隔离臭气，同时还能作为同层排水系统的检修口。

●对于任何排水系统而言，杜绝渗漏都是至关重要的。

因为污水渗漏不仅会引起维修上的麻烦，而且还可能导致病菌的滋生和交叉感染。

吉博力同层排水系统从产品质量和安装工艺上来说是全密封性的，因此绝对不会发生污水渗漏的现象。

2.与降板式同层排水的比较降板式同层排水的做法是：将卫生间的地板下降一定的高度，排水支管沿地面排放，也是在同一楼层内与立管相连，然后再在管道上铺设装饰层。

降板的优点在于：●不需要砌假墙，管道被隐藏在地板下●洁具仍可使用地排水式，选择范围较广●地漏也可采用传统式降板的缺点在于：●降板在建筑结构上难度非常高●降低了卫生间的高度●装饰层的承重要求也相当高●如果管道在楼板下发生漏水，就必须将卫生间的地板全部撬开，难度较拆假墙要高得多，而且当装饰层与真实地板间充满水的时候，有相当的重量，此时再加上降板结构本身的不安全因素，就可能导致“灭顶之灾”3.与PVC同层排水的比较目前国内市场的排水管道多采用PVC管道，PVC管道同样可用于同层排水系统中与吉博力HDPE管材相比其优点在于：●价格便宜●不需要特殊的安装工具，其施工方法已为所有施工人员所熟悉但其缺点也是显而易见的：●其连接方式采用胶水连接，这对于隐蔽式安装系统来说，有漏水的隐患，不可靠●管道寿命短●噪音大●不环保，燃烧时会释放有毒气体4. 与其它同层排水供应商的比较目前国内市场上的其它同层排水供应商只是将管道提升到上一个楼层内，但作为一个完整系统，如果只改变管道，而不对其它周边产品作相应的调整，就会使该系统成为累赘。

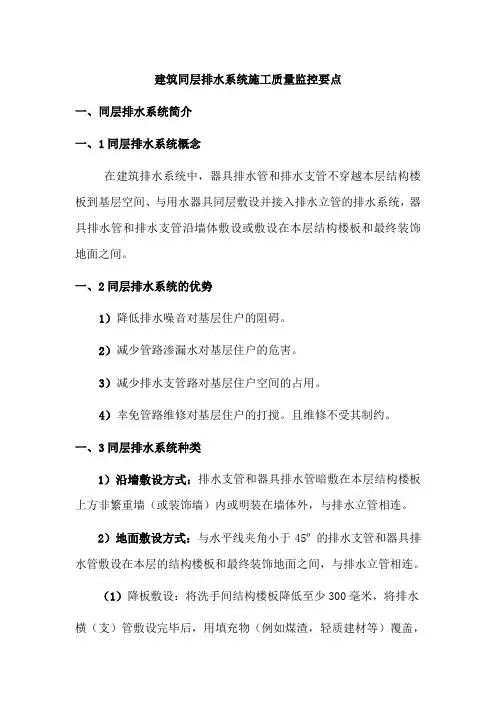

建筑同层排水系统施工质量监控要点一、同层排水系统简介一、1同层排水系统概念在建筑排水系统中，器具排水管和排水支管不穿越本层结构楼板到基层空间、与用水器具同层敷设并接入排水立管的排水系统，器具排水管和排水支管沿墙体敷设或敷设在本层结构楼板和最终装饰地面之间。

一、2同层排水系统的优势1）降低排水噪音对基层住户的阻碍。

2）减少管路渗漏水对基层住户的危害。

3）减少排水支管路对基层住户空间的占用。

4）幸免管路维修对基层住户的打搅。

且维修不受其制约。

一、3同层排水系统种类1）沿墙敷设方式：排水支管和器具排水管暗敷在本层结构楼板上方非繁重墙（或装饰墙）内或明装在墙体外，与排水立管相连。

2）地面敷设方式：与水平线夹角小于45º的排水支管和器具排水管敷设在本层的结构楼板和最终装饰地面之间，与排水立管相连。

（1）降板敷设：将洗手间结构楼板降低至少300毫米，将排水横（支）管敷设完毕后，用填充物（例如煤渣，轻质建材等）覆盖，再铺设面层，然后安装卫生器具。

（2）举高地面敷设：将排水横（支）管敷设在垫高或架空的地面空间内。

整体卫浴是其中的一种。

一、4同层排水系统专用设施1）排水聚集器：设置在结构楼板上用于聚集器具排水管，集中接至排水立管的专用排水附件。

该产品自带水封装置，因此可取排除大便器外的其他器具和排水支管的水封（包括地漏）。

两种产品：一种是安装在水平横（支）管上，另一种是安装在立管上，每层一个。

2）隐蔽式支架：用于固定壁挂式洗脸盆、壁挂式坐便器及冲洗水箱、壁挂式小便器、壁挂式妇洗器等用水器具的专用安装支架，隐藏安装在装饰墙内。

二、同层排水系统设计二、1一样规定二、一、1同层排水工程的器具排水管和排水支管应与用水器具同层敷设，不得穿越结构楼板进入基层空间，排水立管和通气立管可穿越结构楼板。

二、一、2同层排水工程中，水封设置应符合以下规定：1）构造内无存水弯的用水器具及地漏，与排水管道连接时，必需在用水器具及地漏的排水口下设存水弯；2）存水弯管径不该小于用水器具排水管管径，并尽可能缩短用水器具与存水弯之间的管道长度；3）接入共用存水弯的排水管段上不得重复设置水封；4）水封深度不得小于 50mm；地漏的水封宜采取防干枯方法。

同层排水系统介绍同层排水系统是指在建筑物内，将各个层次的排水设备管道联为一体，通过一个主排水管统一排出的排水系统。

同层排水系统是建筑物的重要组成部分，确保建筑物内的污水和雨水能够顺畅排出。

下面将介绍同层排水系统的基本原理、组成部分、设计要点以及维护保养等方面。

同层排水系统的基本原理是借助重力作用，使废水从高处自然流入地下管道，再通过斜坡的引导，最终流入下水道系统。

在同层排水系统中，主要包括污水管道系统和雨水管道系统。

污水管道系统用于排放厨房、浴室、洗涤间等产生的废水，而雨水管道系统则用于排放屋顶和外墙的降雨水。

同层排水系统的主要组成部分有：下水管、水封件、支座、镶嵌板、支撑架等。

下水管通常由PVC或铸铁材料制成，质量稳定可靠。

水封件是为了防止污水回流和漏气，一般采用S型、U型或P型等形状。

支座用于支撑下水管，保证其稳定性，镶嵌板则安装在下水管道上方，用于固定和保护管道。

支撑架则是为了支撑水管，使其保持水平。

在同层排水系统的设计中，需要考虑以下几个重要因素：管道的坡度、排水流速和管道直径。

管道的坡度通常要求为2%-3%，以保证污水能够自然流入下水道。

排水流速应保持在0.8-1.2米/秒，以确保污水流通畅。

管道直径的选择需要根据实际需求来确定，一般建议选择较大直径的管道，以减少阻力和堵塞的发生。

同层排水系统的维护保养也非常重要。

首先，要经常检查下水管道是否有渗漏或破裂的现象，及时修复。

其次，要保持排水系统清洁，避免杂物进入下水道，防止堵塞。

还要定期清洗水封件，保持其正常运作。

此外，要注意雨水管道的排水流畅性，及时清理堵塞。

总之，同层排水系统是建筑物中至关重要的一部分，通过合理设计和维护保养，能够保证建筑物内的废水和雨水能够顺畅排出。

在同层排水系统的设计中，需要考虑管道的坡度、排水流速和管道直径等因素，同时也要注意维护保养工作，确保系统的正常运行。

同层排水系统的质量和运行状况，直接关系到建筑物内的卫生状况和安全性。

同层排水系统介绍川路塑胶集团有限公司 2006年12月成都川路塑胶集团有限公司 日本株式会社エプコ（艾博科） 日本前泽化成工业株式会社 日本三井物産株式会社 合作推出专利产品 ZL 200410086072.9摘合作介绍 问题回顾 基本概念 各种类型特点 川路集水器特征 集水器应用情况要合作企业简介成都川路塑胶集团有限公司 成立于1986年，是专业生产新型化学建材的中外合资企业； 是国内同行业中成立早、规模大、品种齐、质量优、开发能 力强、并拥有“川路”著名品牌，品牌价值超过亿元，企业资 产超过三亿元的名牌企业。

日本前泽化成工业株式会社 塑料管件专业生产厂。

排水产品在日本市场占有率最高， 建立了专业的水利实验室进行排水管道水力特性研究。

三井物产株式会社 日本最具代表的综合商社，早期就同中国建立了贸易关系， 并设立了中国公司及法人代表。

与日本众多管道生产公司有 贸易合作关系。

株式会社エプコ（艾博科） 建筑设备设计、咨询公司。

在深圳设有CAD设计中心。

和 万科集团在设备的工厂化方面共同进行技术开发。

传统的排水管道工程改造装修时将会损坏楼下的吊顶 排水噪音传至楼下 漏水・堵塞时会影响至楼下污水向存水弯处倒流・堵塞 需要采取排水卫生管理措施 火灾时火势向楼上蔓延2排水管穿楼板的问题点•生活习惯不完全同步，楼上的排水噪音会干扰楼下。

•楼板被多处穿洞，楼下发生火灾时有可能会蔓延到楼上。

•维修、改造装修时要损坏楼下的天花板。

•由于污水流入存水弯而产生的卫生问题。

•漏水、堵塞时会影响到楼下住户，难免维修、责任纠纷 客观上需要新的解决办法——同层排水基本情况介绍同层排水概念 所谓同层排水系统就是同楼层的排水支管与主排水支管均 不穿越楼板，在同楼层内连接到主排水立管上。

特点产权明晰：完全独立、不受上层干扰； 个性化装修：卫生间的布局不受坑距的限制，同层排水系统， 室内设计师可对卫生间进行自由的布局， 解决噪音和防渗漏：由于管道不穿越楼板，地层不被破坏，从 根本上解决了来自上层用户的噪音干扰以及可能出现在管道表 面凝洁水滴和渗漏； 防止火灾蔓延：管道不穿越楼板，当楼下发生火灾时不会发生 蔓延。

常见的三种同层排水方式
同层排水，是指在同楼层内平面施工敷设使得污水及废弃物的排放达到或超过同类和其他方式，顺利进入排水总管，一旦发生需要疏通清理的情况，在本层套内就能解决问题的排水方式。

相对于传统的隔层排水处理方式，同层排水方式是通过本层内的管道合理布局，彻底摆脱相邻楼层间的束缚，避免由于排水横管侵占下层空间造成一系列麻烦和隐患，采用壁挂式卫生器具，地面上没有任何卫生死角，让清洁打扫变得格外方便。

同层排水是卫生间排水系统中一个新颖的技术，排水管道在本层内敷设，采用一个公共的水封管配件代替诸多的P弯、S弯，整体结构合理，所以不会轻易发生堵塞，便于清理、疏通，用户可以根据爱好和医院，设置卫生间洁具的位置。

同层排水具有很多优点。

1、为身兼排水管道系统安装在业主家中，管道检修可在业主家中进行，不干扰下层用户。

2、卫生间器具的布置不受到限制，因为楼上没有卫生器具的排水管道的预留孔，住户可以自由布置器具位置，满足个性化要求。

3.排水噪音小，排水管安置在楼板上，用回填垫层覆盖后会有较好的隔音效果，减少排水噪音。

4、卫生间楼板不被器具管道穿越，减小渗漏水的几率。

以上就是虹吸排水给大家的什么是同层排水方式，以及同层排水方式有哪些优点。

同层排水系统优缺点对比同层排水是指卫生间内卫生器具排水管（排污横管和水支管）均不穿越楼板进入他户。

现在国内的同层排水系统，根据是否降板可以分为降板/微降板/不降板同层排水系统。

同层排水系统的优点1、房屋产权清晰，卫生间各个器具排水管均设置在业主家中，管道检修在自家就可以进行，不干扰下层住户2、排水噪音相对减小，虽然排水噪音主要来自立管，只要开发商用的是消音立管，也能很好的减小噪音。

但是也有部分噪音来自器具排水管，当排水横支管被布置在沉箱内，也能大大的消减噪音。

3、减小渗漏水几率，在同层排水中，卫生间楼板不被器具排水管穿越，无孔洞，减少了漏水可能性，不管是对住户本身还是下层用户，都大大提高了排水的安全性。

4、卫生间器具布局相对灵活，因为楼板上没有器具排水管道预留孔，用户可自由布置卫生间器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高卫生间的品味。

同层排水系统的缺点1、在降板的同层排水中，一旦出现堵塞、漏水等问题，检修起来比较困难。

由于各个器具的排水管均隐藏在沉箱内，被回填垫层后，要想检修就必须敲开地面才能进行检修，这样一来后期的维护成本就比较大。

虽然堵塞、漏水的几率不是很大，但也不能抱侥幸心理。

2、在降板的同层排水系统中，由于前期施工不规范，防水性能遭到破坏，地面水渗漏，或者由于排水管漏水，导致沉箱积水，长时间以来产生异味虽然现在，在沉箱内设置了二次排水，但由于沉箱比较封闭，水分难以蒸发，加之漏水的持续性，也很难解决这个问题。

（异味这个问题应该是大家比较感同身受的）3、现在市场上大部分采取的是降板同层排水系统，住房的每层卫生间都采取了降板的形式，这种跟正常的层高比起来，占用了房屋一定的高度空间要想在卫生间安个热水器，浴霸什么的还是比较困难，就算安上了也会使卫生间显得压抑。

降板层高微降板层高不降板层高卡4、由于降板同层排水系统，需要进行二次回填，再进行正常的找平、防水、装饰，在这过程中，不仅增加了工程成本，而且还受施工规范的影响，施工不规范，后期就越容易出现问题。

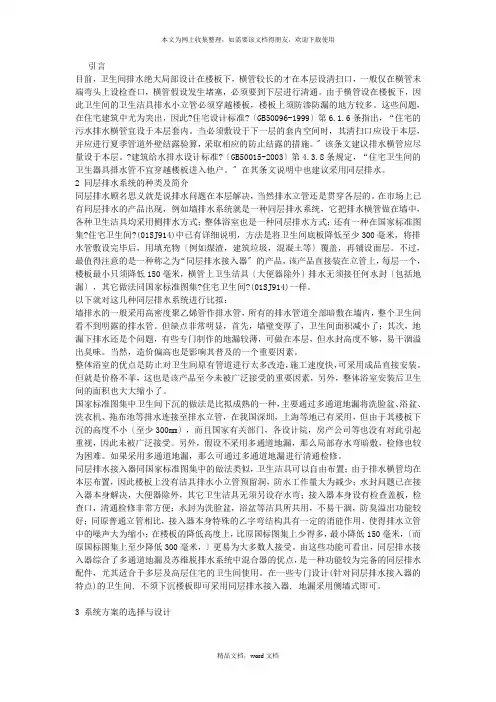

引言目前，卫生间排水绝大局部设计在楼板下，横管较长的才在本层设清扫口，一般仅在横管末端弯头上设检查口，横管假设发生堵塞，必须要到下层进行清通。

由于横管设在楼板下，因此卫生间的卫生洁具排水小立管必须穿越楼板，楼板上须防渗防漏的地方较多。

这些问题，在住宅建筑中尤为突出，因此?住宅设计标准?〔GB50096-1999〕第6.1.6条指出，“住宅的污水排水横管宜设于本层套内。

当必须敷设于下一层的套内空间时，其清扫口应设于本层，并应进行夏季管道外壁结露验算，采取相应的防止结露的措施。

〞该条文建议排水横管应尽量设于本层。

?建筑给水排水设计标准?〔GB50015-2003〕第4.3.8条规定，“住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。

〞在其条文说明中也建议采用同层排水。

2 同层排水系统的种类及简介同层排水顾名思义就是说排水问题在本层解决，当然排水立管还是贯穿各层的。

在市场上已有同层排水的产品出现，例如墙排水系统就是一种同层排水系统，它把排水横管做在墙中，各种卫生洁具均采用侧排水方式；整体浴室也是一种同层排水方式；还有一种在国家标准图集?住宅卫生间?(01SJ914)中已有详细说明，方法是将卫生间底板降低至少300毫米，将排水管敷设完毕后，用填充物〔例如煤渣，建筑垃圾，混凝土等〕覆盖，再铺设面层。

不过，最值得注意的是一种称之为“同层排水接入器〞的产品，该产品直接装在立管上，每层一个，楼板最小只须降低150毫米，横管上卫生洁具〔大便器除外〕排水无须接任何水封〔包括地漏〕，其它做法同国家标准图集?住宅卫生间?(01SJ914)一样。

以下就对这几种同层排水系统进行比拟：墙排水的一般采用高密度聚乙烯管作排水管，所有的排水管道全部暗敷在墙内，整个卫生间看不到明露的排水管。

但缺点非常明显，首先，墙壁变厚了，卫生间面积减小了；其次，地漏下排水还是个问题，有些专门制作的地漏较薄，可做在本层，但水封高度不够，易干涸溢出臭味。

万科同层排水系统示意图关于同层排水万科作为国内最大的房地产企业，始终走在设计研发的最前列，当然，卫生间体系的研发也不例外，今天就分享万科消除卫生间四大难题的『同层排水技术标准』万科同层排水系统示意图万科同层排水的优越性同层排水系统的优势:保护建筑结构。

卫生器具支管均在本层连接，不会破坏任何建筑结构同层排水系统的优势：低噪音同层排水系统的优势:更佳的水利条件同层排水系统的优势：卫生间自由设计1。

改变洁具的位置:同层排水卫生间通过改变排水支管的走向或长短就可改变洁具的位置,甚至可以将卫生间设在另一个离立管较近的房间,真正实现我的马桶位置我做主2.避免了上下楼层卫生间必须对齐的尴尬:在别墅或商业办公楼的装修设计中，上下对齐的卫生间显得非常呆板,业主往往会要求改变它们的位置，或是在办公区另设一个卫生间.因为不需要在地上重新打孔，或在墙上另外开槽,同层排水系统能轻松满足这一要求。

3。

节省空间：同层排水支管是在同一层内完成的，所以住户卫生间的空间变大，还节省吊顶的麻烦和费用。

万科卫生间同层排水技术标准第一部分：总则1。

0.1 为了解决集团住宅室内排水系统中出现的漏水、噪音及室内排水系统维修影响其他业主的问题，保证室内排水系统设计、施工及维护做到技术可靠、经济合理、确保质量，特制定本标准。

1。

0.2 本标准适用于平面位置固定、上下层对齐的卫生间的排水系统,自标准发布之日起,集团成熟产品和标准化产品中的多层、高层项目的卫生间排水系统设计、施工及维护执行本标准，别墅项目可参照执行。

1。

0。

3 本标准主要参考标准、规范、图集如下：建筑给水排水设计规范建筑给水排水及采暖工程施工质量验收规范建筑排水硬聚氯乙稀管道工程技术规程排水系统水封保护设计规程节水型生活用水器具住宅厨、卫排水管道安装住宅卫生间建筑排水用硬聚氯乙稀（PVC－U）管道安装1.0.4 集团住宅室内排水系统的设计、施工及维护除应符合本标准外，尚应符合国家现行有关标准规范的规定。

同层排水系统概述什么是同层排水系统？同层排水是指卫生间内卫生器具排水管不穿越楼板，排水横管在本层套内与排水总管连接，一旦发生需要清理疏通的情况，本层套内就能解决问题的一种排水方式。

同层排水与传统的下排水方式有什么区别？最根本的区别是：同层排水不需要P弯与S弯封存水弯，而传统的下排水方式每个卫生器具必须附加一个P弯或S弯存水水封。

P弯与S弯是最容易发生堵塞的地方，这是传统下排水方式的最大弊端。

用习惯思维来看待同层排水，这是人们对同层排水理解的地方。

第二个区别是同层排水的排水横管在本层套内敷设，而传统的下排水的排水横管包括P弯与S 弯是穿过楼板在下层敷设，占用了下层套内空间。

随之而来的第三个区别是一旦发生堵塞，同层排水方式在本层套内就能达到清理疏通的目的（揭开多通道地漏或接入器的盖子），而下排水方式则一定要到下层套内去清理疏通。

同层排水与隔层排水的比较!4、同层排水优点;其优点是①房屋产权明晰：卫生间排水管路系统布置在本层套住户家中，管道检修可在本户内进行，不干扰下层住户。

②卫生器具的布置不受限制：因为楼板上没有卫生器具的排水预留孔，用户可自由布置卫生器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高了房屋的品位。

③排水噪音小：排水管布置在楼板上，被回填垫层覆盖后有较好的隔音效果，从而排水噪音大大减小。

④渗漏水机率小：卫生间楼板不被卫生器具管道穿越，减小了渗漏水的机率，也能有效地防止病菌的传播。

⑤不需要P弯或S弯：由一只共用的“多通道地漏”或“接入器”，取代了传统下排水方式中各个卫生器具设置的P弯或S弯。

由P弯与S弯产生而自身无法克服的弊端，同层排水方式全部解决了。

同层排水的适用范围有哪些？《住宅设计规范》（GB50096-1999）6.1.6条规定：住宅的污水排水横管宜设在本层套内。

《建筑给水排水设计规范》（GB50015-2003）4.3.8条款规定：住宅卫生间的卫生器具排水管集中，横向管道不穿越楼板的原则。

第1篇一、实验目的1. 了解同层排水系统的原理和组成。

2. 掌握同层排水系统的安装方法和注意事项。

3. 通过实验验证同层排水系统的排水效果。

二、实验原理同层排水系统是一种新型的排水方式，其原理是在建筑物同一楼层内敷设排水管道，将污水及废弃物直接排放至排水总管（主排污立管）。

同层排水系统具有以下优点：1. 产权明晰，管道检修方便；2. 卫生器具布置不受限制，提高房屋品位；3. 排水噪音小，隔音效果良好；4. 渗漏水机率小，防止疾病传播；5. 不需要传统P弯或S弯，克服旧式配件弊端。

三、实验材料1. 实验装置：同层排水实验装置一套，包括排水管道、排水立管、卫生洁具、连接件等；2. 实验工具：扳手、螺丝刀、水平尺、卷尺等；3. 实验材料：水泥、沙子、砖块、防水涂料等。

四、实验步骤1. 准备实验场地，清理排水管道、排水立管、卫生洁具等；2. 根据设计图纸，确定排水管道、排水立管、卫生洁具等位置；3. 按照设计要求，将排水管道、排水立管、卫生洁具等连接在一起；4. 检查管道连接处是否牢固，防止漏水；5. 对管道进行打压测试，确保管道无泄漏；6. 在管道周围铺设水泥、沙子等填充材料，保证管道固定；7. 对卫生洁具进行安装，确保洁具与管道连接牢固；8. 在管道周围涂抹防水涂料，防止渗漏水；9. 对实验场地进行清理，完成实验。

五、实验结果与分析1. 实验结果：经过安装和打压测试，同层排水系统运行正常，无泄漏现象；2. 分析：实验过程中，严格按照设计要求进行安装，确保管道连接牢固，无泄漏。

同时，在管道周围涂抹防水涂料，防止渗漏水。

实验结果表明，同层排水系统具有排水效果良好、安装方便、维修方便等优点。

六、实验结论1. 同层排水系统是一种新型的排水方式，具有排水效果良好、安装方便、维修方便等优点；2. 实验结果表明，同层排水系统在实际应用中具有良好的性能，可以满足建筑物的排水需求。

七、实验建议1. 在安装同层排水系统时，应严格按照设计要求进行操作，确保管道连接牢固，无泄漏；2. 在管道周围涂抹防水涂料，防止渗漏水；3. 定期对同层排水系统进行检查和维护，确保排水系统正常运行。
