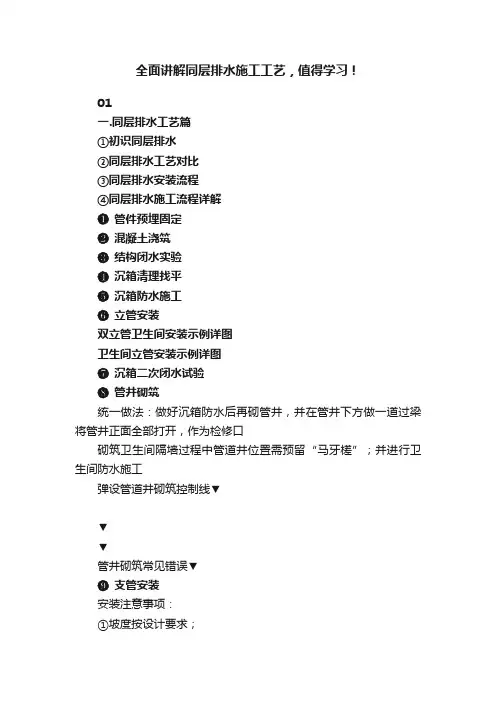

全面讲解同层排水施工工艺，值得学习！01一.同层排水工艺篇①初识同层排水②同层排水工艺对比③同层排水安装流程④同层排水施工流程详解❶管件预埋固定❷混凝土浇筑❸结构闭水实验❹沉箱清理找平❺沉箱防水施工❻立管安装双立管卫生间安装示例详图卫生间立管安装示例详图❼沉箱二次闭水试验❽管井砌筑统一做法：做好沉箱防水后再砌管井，并在管井下方做一道过梁将管井正面全部打开，作为检修口砌筑卫生间隔墙过程中管道井位置需预留“马牙槎”；并进行卫生间防水施工弹设管道井砌筑控制线▼▼▼管井砌筑常见错误▼❾支管安装安装注意事项：①坡度按设计要求；②高度和位置符合建筑装饰要求；③管道制作固定牢固。
❿同层成品保护做法预埋产品出厂即装配好保护盖板，代替塞泡沫、报纸等填充物，保护内壁清洁，没安装立管前请勿拆除和破坏；混凝土浇筑最高点应与预埋产品边缘平齐。
盖板盖上后应及时将板缝封闭，防止砂子、垃圾掉下去堵塞二排孔02二.同层排水现场问题解决方案因此项目部、总包单位、水电单位只有加强图纸、材料品牌、工人培训（同排土建施工工序、成品保护）的现场管理，才是提高同层排水施工质量、减少问题出现的。
①、找平前沉箱积水及垃圾处理②、沉箱找平、防水施工时同排成品保护③、沉箱同排积水器四周找坡优化（推荐）正常施工：总包在找平前，钉一个木框（可以重复使用）套在废水积水器上，废水管积水器四周离木框5cm。
找平结束后，拿开木框再四周找坡。
整改施工：当预埋后的混泥土高出了废水管积水器的排水孔，此类情况应该对积水器四周5cm内进行打凿，再进行找坡。
同层排水技术1同层排水技术1.1概述同层排水技术是指卫生器具排水管不穿楼板，而排水横管在本层与排水立管连接的1.21)(1)(2)(3)2)1.3相关标准、规范、标准设计图集建筑给水排水设计规范GB50015-2003特殊单立管排水系统设计规程CECS79∶96卫生设备安装99S304住宅厨、卫给排水管道安装03SS4081.4设计及安装要点1)墙体隐蔽式同层排水系统(参照吉博力系统)(1)设计要点生活污、废水重力流排放；卫生洁具布置在同一侧墙面或相邻墙面上；(2)安装卫生器具和地漏；安装水嘴。
适合各种墙体结构(砖墙、混凝土墙、石膏板墙、轻质墙等)。
不影响建筑物的结构稳定性和卫生器具使用稳定性。
隐蔽式支架、面板等均为标准构件，工厂预制、现场装配。
2)排水集水器同层排水系统(参照日本同层排水系统)(1)设计要点生活污、废水重力流排放；排水集水器，卫生器具排水管的横管部分和集水器排水管均在楼板架空层内敷设，排水立管敷设在管道井内，一般采用螺旋PVC-U塑料管；(2)安装水嘴；安装排水集水器上方可开启的地板。
适合于地面局部提高的做法；用于国内时，应调整为降板做法；当采用降板做法时，楼板架空层内用轻质混凝土填充。
3)国内常用同层排水系统(1)设计要点生活污、废水重力流排放；一般采用常规管件，管件不需特制；管材可为PVC-U、柔性排水铸铁管等；(2)1.5表排(元2)价(市)场坐(元/个(便器价格)价每)套工程实际成交类别墙体隐蔽式同层排水系统(管)HDPEP管VC-U柔性铸铁管墙体隐蔽式同层排水系统(式悬)挂连体式分体式价格1～1927～212～4021～08004001～05006008～000150 注12表项目类别PVC-U墙体隐蔽式同层排水系统（悬挂式）连体式分体式价格19~217~1220~24 1800~4000 1500~6000 800~1500备注12。

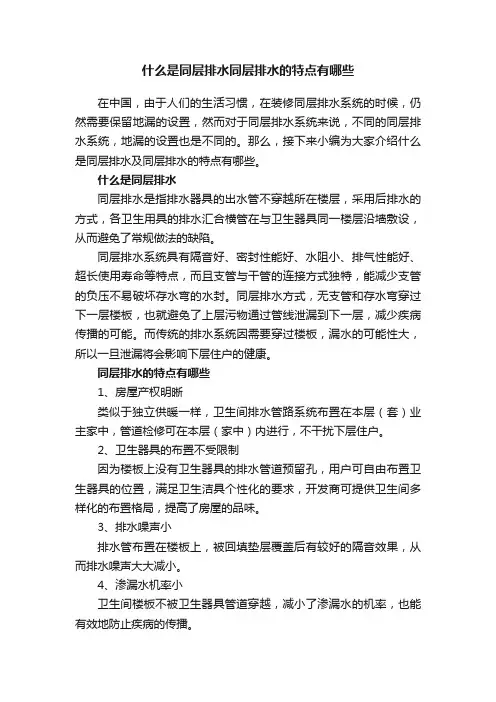

什么是同层排水同层排水的特点有哪些
在中国，由于人们的生活习惯，在装修同层排水系统的时候，仍然需要保留地漏的设置，然而对于同层排水系统来说，不同的同层排水系统，地漏的设置也是不同的。
那么，接下来小编为大家介绍什么是同层排水及同层排水的特点有哪些。
什么是同层排水
同层排水是指排水器具的出水管不穿越所在楼层，采用后排水的方式，各卫生用具的排水汇合横管在与卫生器具同一楼层沿墙敷设，从而避免了常规做法的缺陷。
同层排水系统具有隔音好、密封性能好、水阻小、排气性能好、超长使用寿命等特点，而且支管与干管的连接方式独特，能减少支管的负压不易破坏存水弯的水封。
同层排水方式，无支管和存水弯穿过下一层楼板，也就避免了上层污物通过管线泄漏到下一层，减少疾病传播的可能。
而传统的排水系统因需要穿过楼板，漏水的可能性大，所以一旦泄漏将会影响下层住户的健康。
同层排水的特点有哪些
1、房屋产权明晰
类似于独立供暖一样，卫生间排水管路系统布置在本层（套）业主家中，管道检修可在本层（家中）内进行，不干扰下层住户。
2、卫生器具的布置不受限制
因为楼板上没有卫生器具的排水管道预留孔，用户可自由布置卫生器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高了房屋的品味。
3、排水噪声小
排水管布置在楼板上，被回填垫层覆盖后有较好的隔音效果，从而排水噪声大大减小。
4、渗漏水机率小
卫生间楼板不被卫生器具管道穿越，减小了渗漏水的机率，也能有效地防止疾病的传播。
5、不需要旧式P弯或S弯
由“座便接入器”“多功能地漏”和“多功能顺水三通”接入，取代了传统下排水方式中各个卫生器具设置的P弯或S弯。
解析同层排水的3种形式降板式不降板式隐蔽式装配式装配式建筑可以分为结构保障体系、维护体系、内装体系以及机电体系等。
装配式内装不同之处与传统共同之处内装的一大特点就是同层排水技术。
同层排水是指卫生间内卫生器具排水管不穿越楼板，排水横管在本层套内与排水统领连接，一旦再次出现需要清理疏通的情况，本层套内就能解决问题的一种排水米赖县方式。
同层排水技术优点：1）房屋产权明晰：卫生间排水管路系统布置在本层套住户家中，管道检修可在本户内进行，不干扰下层住户；2）排水噪音小：排水支管布置在楼板上，其后被回填层覆盖后有较好的隔音效果，从而排水噪音大大减小；3）渗漏水机率小：卫生间墙体不被排水支管穿越，减小了渗漏水的机率，也能有效地防止病原体的传播等。
下面就介绍集中常见的同层排水技术，并进行优劣分析。
降板式设计施工技术概要①萧雅全的高度一般采用30~40cm，方可满足横管安装坡度。
②做局部降板时，采用专用配件连接排水支管与立管，可能满足管道安装和排水横管如果的坡度需要。
③看重做好防水施工，降板层和地面层都应做好防水施工。
④注意考虑沉箱的排水，对于降板沉箱内的积水可在降板最低处设置侧排地漏，排除污水，避免降板区域内积水，地漏外部应包扎过滤网，避免固体颗粒通过地漏排至中会管道中会。
优点①给排水管道布置在降板中，卫生间无较为明显管道，卫生洁具布置灵活，排水噪声对下层干扰较小，施工也较方便。
②卫生间楼板不被卫生器具管道穿越，再次出现漏水的几率比较小，发生漏水或检修时，不影响下层住户使用。
缺点①整体降板处理增加造价，同时用填充材料填平降低空间，增加荷载，增加住户装修管理成本。
②下沉板内的积水不易排出。
不降板式不降板的同层排洪，即把排水管敷设在卫生间气垫地面上或将排水横管设在外墙。
排水管敷设在卫生间地面上此系统中地漏设置是薄弱环节，解决方法是紧靠立管处设置地漏，地漏存水弯设在管井内。
淋浴器、衣柜的出水口须设存水弯，须将淋浴器或浴缸垫高少许。
引言目前，卫生间排水绝大局部设计在楼板下，横管较长的才在本层设清扫口，一般仅在横管末端弯头上设检查口，横管假设发生堵塞，必须要到下层进行清通。
由于横管设在楼板下，因此卫生间的卫生洁具排水小立管必须穿越楼板，楼板上须防渗防漏的地方较多。
这些问题，在住宅建筑中尤为突出，因此?住宅设计标准?〔GB50096-1999〕第6.1.6条指出，“住宅的污水排水横管宜设于本层套内。
当必须敷设于下一层的套内空间时，其清扫口应设于本层，并应进行夏季管道外壁结露验算，采取相应的防止结露的措施。
〞该条文建议排水横管应尽量设于本层。
?建筑给水排水设计标准?〔GB50015-2003〕第4.3.8条规定，“住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。
〞在其条文说明中也建议采用同层排水。

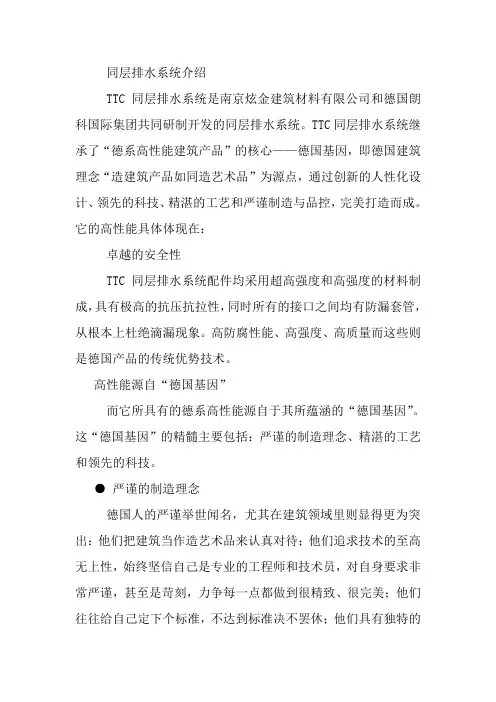

2 同层排水系统的种类及简介同层排水顾名思义就是说排水问题在本层解决，当然排水立管还是贯穿各层的。
在市场上已有同层排水的产品出现，例如墙排水系统就是一种同层排水系统，它把排水横管做在墙中，各种卫生洁具均采用侧排水方式；整体浴室也是一种同层排水方式；还有一种在国家标准图集?住宅卫生间?(01SJ914)中已有详细说明，方法是将卫生间底板降低至少300毫米，将排水管敷设完毕后，用填充物〔例如煤渣，建筑垃圾，混凝土等〕覆盖，再铺设面层。
不过，最值得注意的是一种称之为“同层排水接入器〞的产品，该产品直接装在立管上，每层一个，楼板最小只须降低150毫米，横管上卫生洁具〔大便器除外〕排水无须接任何水封〔包括地漏〕，其它做法同国家标准图集?住宅卫生间?(01SJ914)一样。
以下就对这几种同层排水系统进行比拟：墙排水的一般采用高密度聚乙烯管作排水管，所有的排水管道全部暗敷在墙内，整个卫生间看不到明露的排水管。
但缺点非常明显，首先，墙壁变厚了，卫生间面积减小了；其次，地漏下排水还是个问题，有些专门制作的地漏较薄，可做在本层，但水封高度不够，易干涸溢出臭味。
2014-06-12同层排水优点其优点是：1、产权明晰：卫生间排水管路系统布置在本层（套）业主家中，管道检修可在本（家中）内进行，不干扰下层住户。
2、卫生器具的布置不受限制：因为楼板上没有卫生器具的排水管道预留孔，用户可自由布置卫生器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高了房屋的品位。
3、排水噪音小：排水管布置在楼板上，被回填垫层覆盖后有较好的隔音效果，从而排水噪音大大减小。
4、渗漏水机率小：卫生间楼板不被卫生器具管道穿越，减小了渗漏水的机率，也能有效地防止疾病的传播。
5、不需要旧式P弯或S弯：由“座便接入器”“多功能地漏”和“多功能顺水三通”接入，取代了传统下排水方式中各个卫生器具设置的P弯或S弯。
现在由旧式P弯和S弯产生而其自身无法克服的弊端，我们的同层安装排水方式可以全部解决。
同层排水安装方式从墙体结构安装方式上分为三种不同的方式：①降板：即采用卫生间楼板（或局部楼板）下沉的方式②墙排（以管道隐弊安装系统为主要特征）方式③垫层式。
（1）降板：卫生间下沉的排水方式参照《住宅卫生间》01SJ914。
具体做法是卫生间的结构楼板下层（局部）300mm作为管道敷设空间。
下沉楼板采用现浇砼并做好防水层，按设计标高和坡度沿下层楼板敷设给、排水管道，并用水泥焦渣等轻质材料填实作为垫层，垫层上用水泥砂浆找平后再做防水层和层面。
01SJ914图集指出，采用这种方式时，应该使用一种叫“多功能专利地漏”的管配件。
现有的降板通常是指卫生间的一次防水层面，低于客厅毛坯层面。
用数据来区分有：350mm，450mm不等。
同层降板为：200mm，同比降板为350mm，450mm等方式净空高度可提高200mm~300mm，少回填200mm~300mm。
回填量小、密实度有保证，省工省料，土建综合成本小，堵漏维修方便，卫生间无须吊顶，增加了整体净空高度，更重要的是减少了楼体的承载负荷。
（2）墙排，由欧洲引入，是指卫生间洁具后方砌一堵假墙，形成一定的宽度的布置管道的专用空间，排水支管不穿越楼板在假墙内敷设、安装，在同一楼层内与主管相连接。
