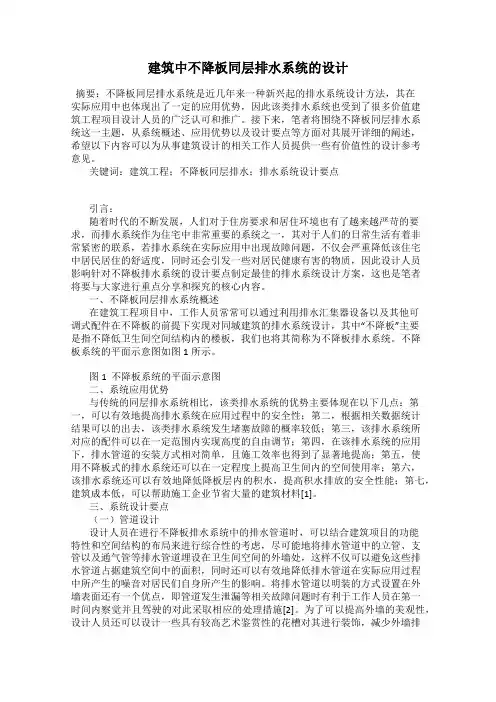

建筑中不降板同层排水系统的设计摘要：不降板同层排水系统是近几年来一种新兴起的排水系统设计方法，其在实际应用中也体现出了一定的应用优势，因此该类排水系统也受到了很多价值建筑工程项目设计人员的广泛认可和推广。

接下来，笔者将围绕不降板同层排水系统这一主题，从系统概述、应用优势以及设计要点等方面对其展开详细的阐述，希望以下内容可以为从事建筑设计的相关工作人员提供一些有价值性的设计参考意见。

关键词：建筑工程；不降板同层排水；排水系统设计要点引言：随着时代的不断发展，人们对于住房要求和居住环境也有了越来越严苛的要求，而排水系统作为住宅中非常重要的系统之一，其对于人们的日常生活有着非常紧密的联系，若排水系统在实际应用中出现故障问题，不仅会严重降低该住宅中居民居住的舒适度，同时还会引发一些对居民健康有害的物质，因此设计人员影响针对不降板排水系统的设计要点制定最佳的排水系统设计方案，这也是笔者将要与大家进行重点分享和探究的核心内容。

一、不降板同层排水系统概述在建筑工程项目中，工作人员常常可以通过利用排水汇集器设备以及其他可调式配件在不降板的前提下实现对同城建筑的排水系统设计，其中“不降板”主要是指不降低卫生间空间结构内的楼板，我们也将其简称为不降板排水系统。

不降板系统的平面示意图如图1所示。

图1 不降板系统的平面示意图二、系统应用优势与传统的同层排水系统相比，该类排水系统的优势主要体现在以下几点：第一，可以有效地提高排水系统在应用过程中的安全性；第二，根据相关数据统计结果可以的出去，该类排水系统发生堵塞故障的概率较低；第三，该排水系统所对应的配件可以在一定范围内实现高度的自由调节；第四，在该排水系统的应用下，排水管道的安装方式相对简单，且施工效率也得到了显著地提高；第五，使用不降板式的排水系统还可以在一定程度上提高卫生间内的空间使用率；第六，该排水系统还可以有效地降低降板层内的积水，提高积水排放的安全性能；第七，建筑成本低，可以帮助施工企业节省大量的建筑材料[1]。

同层排水系统介绍同层排水系统是指在建筑物内，将各个层次的排水设备管道联为一体，通过一个主排水管统一排出的排水系统。

同层排水系统是建筑物的重要组成部分，确保建筑物内的污水和雨水能够顺畅排出。

下面将介绍同层排水系统的基本原理、组成部分、设计要点以及维护保养等方面。

同层排水系统的基本原理是借助重力作用，使废水从高处自然流入地下管道，再通过斜坡的引导，最终流入下水道系统。

在同层排水系统中，主要包括污水管道系统和雨水管道系统。

污水管道系统用于排放厨房、浴室、洗涤间等产生的废水，而雨水管道系统则用于排放屋顶和外墙的降雨水。

同层排水系统的主要组成部分有：下水管、水封件、支座、镶嵌板、支撑架等。

下水管通常由PVC或铸铁材料制成，质量稳定可靠。

水封件是为了防止污水回流和漏气，一般采用S型、U型或P型等形状。

支座用于支撑下水管，保证其稳定性，镶嵌板则安装在下水管道上方，用于固定和保护管道。

支撑架则是为了支撑水管，使其保持水平。

在同层排水系统的设计中，需要考虑以下几个重要因素：管道的坡度、排水流速和管道直径。

管道的坡度通常要求为2%-3%，以保证污水能够自然流入下水道。

排水流速应保持在0.8-1.2米/秒，以确保污水流通畅。

管道直径的选择需要根据实际需求来确定，一般建议选择较大直径的管道，以减少阻力和堵塞的发生。

同层排水系统的维护保养也非常重要。

首先，要经常检查下水管道是否有渗漏或破裂的现象，及时修复。

其次，要保持排水系统清洁，避免杂物进入下水道，防止堵塞。

还要定期清洗水封件，保持其正常运作。

此外，要注意雨水管道的排水流畅性，及时清理堵塞。

总之，同层排水系统是建筑物中至关重要的一部分，通过合理设计和维护保养，能够保证建筑物内的废水和雨水能够顺畅排出。

在同层排水系统的设计中，需要考虑管道的坡度、排水流速和管道直径等因素，同时也要注意维护保养工作，确保系统的正常运行。

同层排水系统的质量和运行状况，直接关系到建筑物内的卫生状况和安全性。

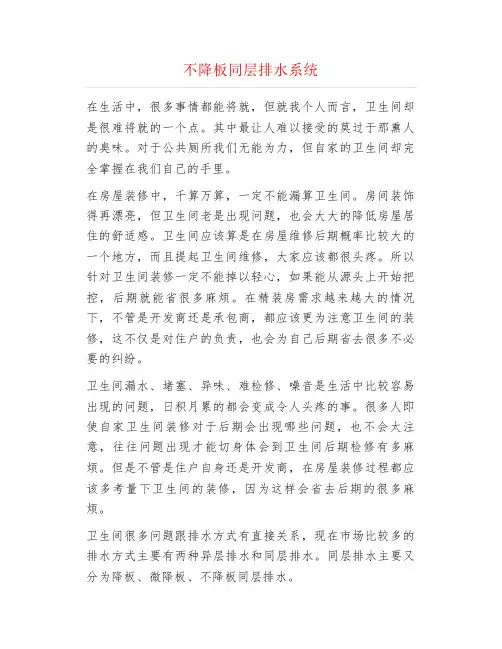

不降板同层排水系统在生活中，很多事情都能将就，但就我个人而言，卫生间却是很难将就的一个点。

其中最让人难以接受的莫过于那熏人的臭味。

对于公共厕所我们无能为力，但自家的卫生间却完全掌握在我们自己的手里。

在房屋装修中，千算万算，一定不能漏算卫生间。

房间装饰得再漂亮，但卫生间老是出现问题，也会大大的降低房屋居住的舒适感。

卫生间应该算是在房屋维修后期概率比较大的一个地方，而且提起卫生间维修，大家应该都很头疼。

所以针对卫生间装修一定不能掉以轻心，如果能从源头上开始把控，后期就能省很多麻烦。

在精装房需求越来越大的情况下，不管是开发商还是承包商，都应该更为注意卫生间的装修，这不仅是对住户的负责，也会为自己后期省去很多不必要的纠纷。

卫生间漏水、堵塞、异味、难检修、噪音是生活中比较容易出现的问题，日积月累的都会变成令人头疼的事。

很多人即使自家卫生间装修对于后期会出现哪些问题，也不会太注意，往往问题出现才能切身体会到卫生间后期检修有多麻烦。

但是不管是住户自身还是开发商，在房屋装修过程都应该多考量下卫生间的装修，因为这样会省去后期的很多麻烦。

卫生间很多问题跟排水方式有直接关系，现在市场比较多的排水方式主要有两种异层排水和同层排水。

同层排水主要又分为降板、微降板、不降板同层排水。

接下来主要说一下降板同层排水、不降板同层排水。

降板的同层排水同层排水，是指卫生间内卫生器具的排水管（包括排水横支管和卫生器具排水支管）不穿越本层楼板，在本层内接入排水立管的排水方式。

降板的同层排水，是指卫生间的结构楼板下沉300~350mm 作为排水管道的敷设空间来实现同层排水。

降板的同层排水的优点1、房屋产权清晰，卫生间各个器具排水管均设置在业主家中，管道检修在自家就可以进行，不干扰下层住户2、排水噪音相对减小，虽然排水噪音主要来自立管，只要开发商用的是消音立管，也能很好的减小噪音。

但是也有部分噪音来自器具排水管，当排水横支管被布置在沉箱内，不穿越楼板，也能大大的消减噪音。

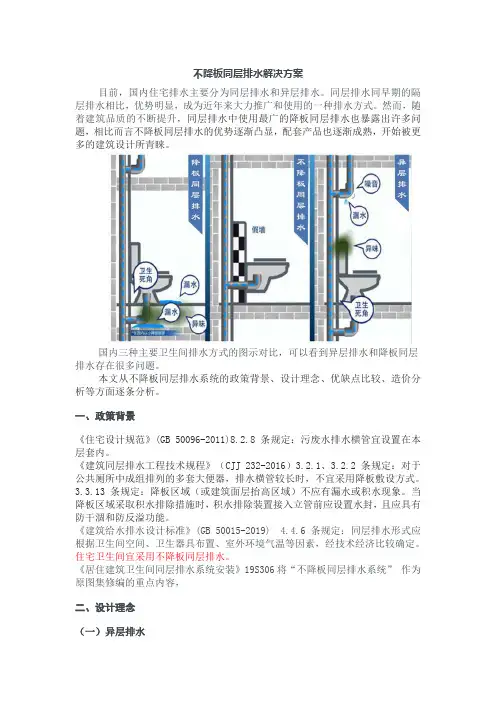

不降板同层排水解决方案目前，国内住宅排水主要分为同层排水和异层排水。

同层排水同早期的隔层排水相比，优势明显，成为近年来大力推广和使用的一种排水方式。

然而，随着建筑品质的不断提升，同层排水中使用最广的降板同层排水也暴露出许多问题，相比而言不降板同层排水的优势逐渐凸显，配套产品也逐渐成熟，开始被更多的建筑设计所青睐。

国内三种主要卫生间排水方式的图示对比，可以看到异层排水和降板同层排水存在很多问题。

本文从不降板同层排水系统的政策背景、设计理念、优缺点比较、造价分析等方面逐条分析。

一、政策背景《住宅设计规范》(GB 50096-2011)8.2.8 条规定：污废水排水横管宜设置在本层套内。

《建筑同层排水工程技术规程》（CJJ 232-2016）3.2.1、3.2.2条规定：对于公共厕所中成组排列的多套大便器，排水横管较长时，不宜采用降板敷设方式。

3.3.13条规定：降板区域（或建筑面层抬高区域）不应有漏水或积水现象。

当降板区域采取积水排除措施时，积水排除装置接入立管前应设置水封，且应具有防干涸和防反溢功能。

《建筑给水排水设计标准》(GB 50015-2019) 4.4.6条规定：同层排水形式应根据卫生间空间、卫生器具布置、室外环境气温等因素，经技术经济比较确定。

住宅卫生间宜采用不降板同层排水。

《居住建筑卫生间同层排水系统安装》19S306将“不降板同层排水系统”作为原图集修编的重点内容，二、设计理念（一）异层排水异层排水，是指卫生间器具排水支管穿越楼板，排水横支管在下层住户卫生间内与立管连接的排水方式。

（二）降板同层排水降板同层排水，指采用卫生间楼板（或局部楼板）下沉100-350mm作为排水管道的敷设空间，卫生间内卫生器具的排水管（包括排水横支管和卫生器具排水支管）不穿越本层楼板，在本层内接入排水立管的排水方式。

（三）不降板同层排水系统不降板同层排水是同层排水领域一种新的科学技术应用。

实现建筑卫生间（也适用于厨房和阳台）既不结构降板也无需额外抬高完成地面的同层排水方式。

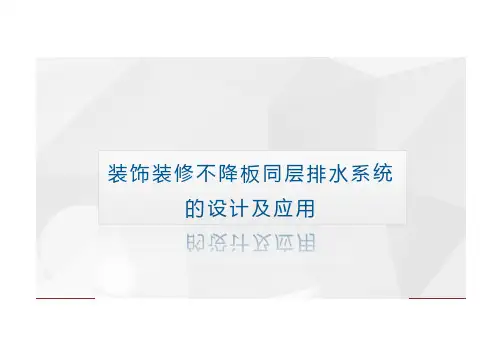

装饰装修不降板同层排水系统的设计及应用1解决的技术问题不降板同层排水系统2设计应用解决了异味的问题解决了堵塞的问题解决了检修的问题解决了漏水的问题不降板同层排水系统解决的技术问题1总 的 来 说 解决了降低工程价解决了降板的问题不降板同层排水系统解决的技术问题（异味）1目前，国内主要有大降板、小降板两种同层排水方式，大降板的所有排水支管沿地面敷设（左图），小降板的马桶排水支管沿墙敷设，其他排水支管沿地面敷设（右图），两种方式的共同点在于均各自在排水点下方设置水封装置（如存水弯），由于地漏、浴缸等较为不经常使用的排水设施的水封容易因为各种原因产生干涸导致返味。

不降板同层排水系统解决的技术问题（异味）1另外，传统降板层内一旦产生积水，无法安全排放，也会产生异味。

原国家标准图集12S306《住宅卫生间同层排水系统安装》修订时，出于沉箱积水问题的考虑，全部取消了大降板的做法，明确同层排水设计时应遵循“尽量不降板、尽量少降板”的原则。

不降板同层排水系统解决的技术问题（异味）1不降板同层排水系统综合采用多种方式解决异味问题：【1】采用支管污废水分流、废水管共用集成水封的方式，废水支管接入排水汇集器集成水封，提高水封补水几率防止干涸；【2】合理设计集成水封的构造，提升水封抗压力波动的能力；【3】接入集成水封的排水起始端口设置减缓水封蒸发的装置。

不降板同层排水系统解决的技术问题（异味）1不降板同层排水系统解决的技术问题（堵塞）1排水支管堵塞主要表现为下水慢甚至不下水，存水弯是一个最容易产生堵塞的点，毛发、皮脂、泥沙等逐渐沉积粘接在存水弯内壁后会逐渐减小排水断面积，导致排水不畅（左图为使用约8年后浴缸下方的存水弯）；每个排水器具下方都设置存水弯，增加了堵塞的几率（右图是卫生间一般都有3个P型存水弯）。

不降板同层排水系统解决的技术问题（堵塞）1不降板同层排水系统采用废水管集成水封的做法，接入集成水封的排水器具下方不再设置存水弯，使用弯头连接，使得排水支管不易堵塞。

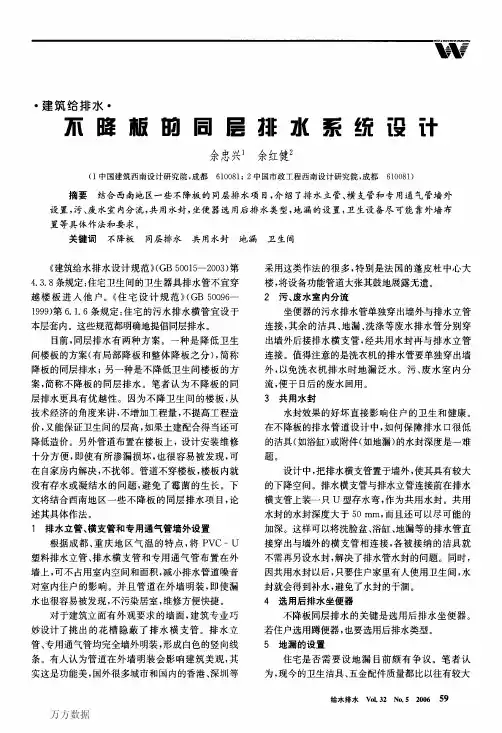

·建筑给排水·不隆板昀同层排水系统设计余忠兴１余红健２（１中国建筑西南设计研究院，成都６１００８１；２中国市政工程西南设计研究院，成都６１００８１）摘要结合西南地区一些不降板的同层排水项目，介绍了排水立管、横支管和专用通气管墙外设置，污、废水室内分流，共用水封，坐便器选用后排水类型，地漏的设置，卫生设备尽可能靠外墙布置等具体作法和要求。

关键词不降板同层排水共用水封地漏卫生间《建筑给水排水设计规范》（ＧＢ５００１５－－２００３）第４．３．８条规定：住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。

《住宅设计规范》（ＧＢ５００９６—１９９９）第６．１．６条规定：住宅的污水排水横管宜设于本层套内。

这些规范都明确地提倡同层排水。

目前，同层排水有两种方案。

一种是降低卫生间楼板的方案（有局部降板和整体降板之分），简称降板的同层排水；另一种是不降低卫生间楼板的方案，简称不降板的同层排水。

笔者认为不降板的同层排水更具有优越性。

因为不降卫生间的楼板，从技术经济的角度来讲，不增加工程量，不提高工程造价，又能保证卫生间的层高，如果土建配合得当还可降低造价。

另外管道布置在楼板上，设计安装维修十分方便，即使有所渗漏损坏，也很容易被发现，可在自家房内解决，不扰邻。

管道不穿楼板，楼板内就没有存水或凝结水的问题，避免了霉菌的生长。

下文将结合西南地区一些不降板的同层排水项目，论述其具体作法。

１排水立管、横支管和专用通气管墙外设置根据成都、重庆地区气温的特点，将ＰＶＣ—Ｕ塑料排水立管、排水横支管和专用通气管布置在外墙上，可不占用室内空间和面积，减小排水管道噪音对室内住户的影响。

并且管道在外墙明装，即使漏水也很容易被发现，不污染居室，维修方便快捷。

对于建筑立面有外观要求的墙面，建筑专业巧妙设计了挑出的花槽隐蔽了排水横支管。

排水立管、专用通气管均完全墙外明装，形成白色的竖向线条。

有人认为管道在外墙明装会影响建筑美观，其实这是功能美，国外很多城市和国内的香港、深圳等采用这类作法的很多，特别是法国的蓬皮杜中心大楼，将设备功能管道大张其鼓地展露无遗。

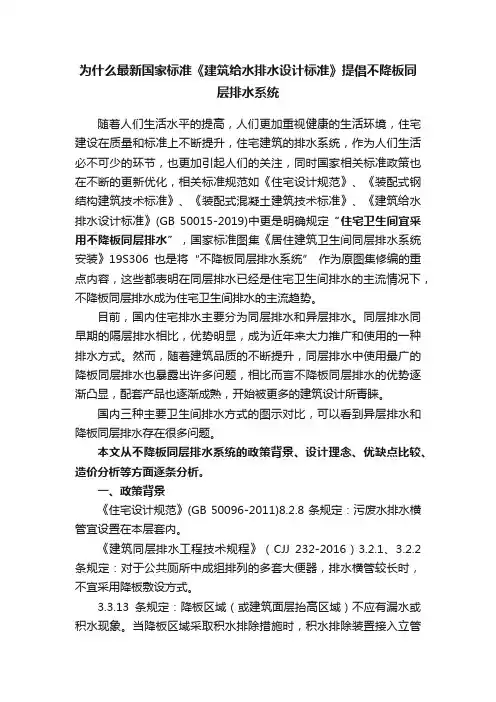

为什么最新国家标准《建筑给水排水设计标准》提倡不降板同层排水系统随着人们生活水平的提高，人们更加重视健康的生活环境，住宅建设在质量和标准上不断提升，住宅建筑的排水系统，作为人们生活必不可少的环节，也更加引起人们的关注，同时国家相关标准政策也在不断的更新优化，相关标准规范如《住宅设计规范》、《装配式钢结构建筑技术标准》、《装配式混凝土建筑技术标准》、《建筑给水排水设计标准》(GB 50015-2019)中更是明确规定“住宅卫生间宜采用不降板同层排水”，国家标准图集《居住建筑卫生间同层排水系统安装》19S306也是将“不降板同层排水系统” 作为原图集修编的重点内容，这些都表明在同层排水已经是住宅卫生间排水的主流情况下，不降板同层排水成为住宅卫生间排水的主流趋势。

目前，国内住宅排水主要分为同层排水和异层排水。

同层排水同早期的隔层排水相比，优势明显，成为近年来大力推广和使用的一种排水方式。

然而，随着建筑品质的不断提升，同层排水中使用最广的降板同层排水也暴露出许多问题，相比而言不降板同层排水的优势逐渐凸显，配套产品也逐渐成熟，开始被更多的建筑设计所青睐。

国内三种主要卫生间排水方式的图示对比，可以看到异层排水和降板同层排水存在很多问题。

本文从不降板同层排水系统的政策背景、设计理念、优缺点比较、造价分析等方面逐条分析。

一、政策背景《住宅设计规范》(GB 50096-2011)8.2.8 条规定：污废水排水横管宜设置在本层套内。

《建筑同层排水工程技术规程》（CJJ 232-2016）3.2.1、3.2.2条规定：对于公共厕所中成组排列的多套大便器，排水横管较长时，不宜采用降板敷设方式。

3.3.13条规定：降板区域（或建筑面层抬高区域）不应有漏水或积水现象。

当降板区域采取积水排除措施时，积水排除装置接入立管前应设置水封，且应具有防干涸和防反溢功能。

《建筑给水排水设计标准》(GB 50015-2019) 4.4.6条规定：同层排水形式应根据卫生间空间、卫生器具布置、室外环境气温等因素，经技术经济比较确定。

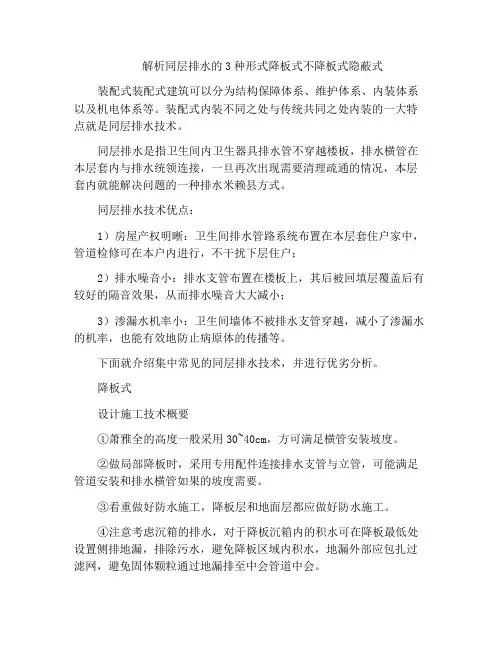

解析同层排水的3种形式降板式不降板式隐蔽式装配式装配式建筑可以分为结构保障体系、维护体系、内装体系以及机电体系等。

装配式内装不同之处与传统共同之处内装的一大特点就是同层排水技术。

同层排水是指卫生间内卫生器具排水管不穿越楼板，排水横管在本层套内与排水统领连接，一旦再次出现需要清理疏通的情况，本层套内就能解决问题的一种排水米赖县方式。

同层排水技术优点：1）房屋产权明晰：卫生间排水管路系统布置在本层套住户家中，管道检修可在本户内进行，不干扰下层住户；2）排水噪音小：排水支管布置在楼板上，其后被回填层覆盖后有较好的隔音效果，从而排水噪音大大减小；3）渗漏水机率小：卫生间墙体不被排水支管穿越，减小了渗漏水的机率，也能有效地防止病原体的传播等。

下面就介绍集中常见的同层排水技术，并进行优劣分析。

降板式设计施工技术概要①萧雅全的高度一般采用30~40cm，方可满足横管安装坡度。

②做局部降板时，采用专用配件连接排水支管与立管，可能满足管道安装和排水横管如果的坡度需要。

③看重做好防水施工，降板层和地面层都应做好防水施工。

④注意考虑沉箱的排水，对于降板沉箱内的积水可在降板最低处设置侧排地漏，排除污水，避免降板区域内积水，地漏外部应包扎过滤网，避免固体颗粒通过地漏排至中会管道中会。

优点①给排水管道布置在降板中，卫生间无较为明显管道，卫生洁具布置灵活，排水噪声对下层干扰较小，施工也较方便。

②卫生间楼板不被卫生器具管道穿越，再次出现漏水的几率比较小，发生漏水或检修时，不影响下层住户使用。

缺点①整体降板处理增加造价，同时用填充材料填平降低空间，增加荷载，增加住户装修管理成本。

②下沉板内的积水不易排出。

不降板式不降板的同层排洪，即把排水管敷设在卫生间气垫地面上或将排水横管设在外墙。

排水管敷设在卫生间地面上此系统中地漏设置是薄弱环节，解决方法是紧靠立管处设置地漏，地漏存水弯设在管井内。

淋浴器、衣柜的出水口须设存水弯，须将淋浴器或浴缸垫高少许。

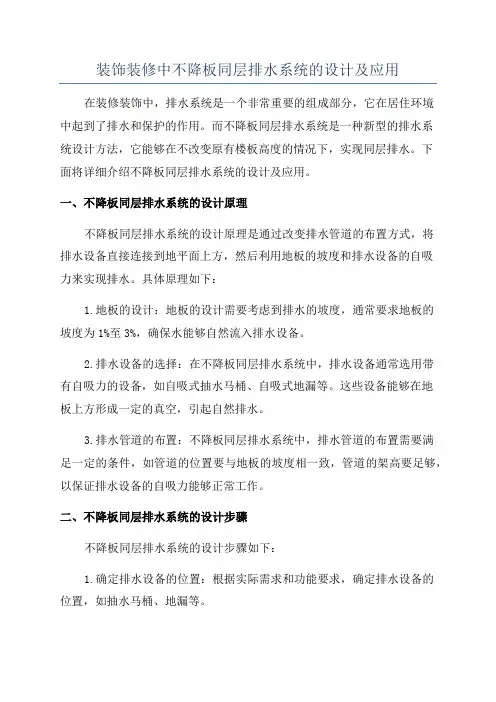

装饰装修中不降板同层排水系统的设计及应用在装修装饰中，排水系统是一个非常重要的组成部分，它在居住环境中起到了排水和保护的作用。

而不降板同层排水系统是一种新型的排水系统设计方法，它能够在不改变原有楼板高度的情况下，实现同层排水。

下面将详细介绍不降板同层排水系统的设计及应用。

一、不降板同层排水系统的设计原理不降板同层排水系统的设计原理是通过改变排水管道的布置方式，将排水设备直接连接到地平面上方，然后利用地板的坡度和排水设备的自吸力来实现排水。

具体原理如下：1.地板的设计：地板的设计需要考虑到排水的坡度，通常要求地板的坡度为1%至3%，确保水能够自然流入排水设备。

2.排水设备的选择：在不降板同层排水系统中，排水设备通常选用带有自吸力的设备，如自吸式抽水马桶、自吸式地漏等。

这些设备能够在地板上方形成一定的真空，引起自然排水。

3.排水管道的布置：不降板同层排水系统中，排水管道的布置需要满足一定的条件，如管道的位置要与地板的坡度相一致，管道的架高要足够，以保证排水设备的自吸力能够正常工作。

二、不降板同层排水系统的设计步骤不降板同层排水系统的设计步骤如下：1.确定排水设备的位置：根据实际需求和功能要求，确定排水设备的位置，如抽水马桶、地漏等。

2.确定地板的坡度：根据排水设备的位置和楼板高度，确定地板的坡度，通常为1%至3%。

3.设计排水管道的布置：根据地板的坡度和排水设备的位置，设计排水管道的布置。

需要注意的是，排水管道的布置要与地板的坡度相一致，管道的架高要足够。

4.选择合适的排水设备：根据排水需求和设计要求，选择合适的排水设备，如自吸式抽水马桶、自吸式地漏等。

5.确定排水管道的材料和直径：根据设计要求和实际需求，确定排水管道的材料和直径。

一般情况下，室内管道可选用PVC管道，外部排水管道可选用铸铁管道。

6.进行施工图设计：根据设计要求和实际需求，进行施工图设计，包括管道布置图、管道连接图、排水设备图等。

7.进行施工：根据施工图进行施工，确保排水系统的质量和安全。

如何做到排水系统好用又省钱
卫生间排水系统是我们日常生活中接触最多、使用最频繁的几大系统之一。

目前，国内最常见的卫生间排水系统主要是以下三大类：
1.不降板同层排水系统；
2.降板同层排水系统；
3.异层排水系统。

下面，针对这三大类排水系统进行分析。

一、系统简介
1.不降板同层排水系统
不降板同层排水系统是指卫生间既不结构降板也不额外抬高完成地面的同层排水方式，通过排水汇集器和特殊的可调式配件实现不降板同层检修排水系统。

不降板同层排水系统轴测图
不降板同层排水安装图
2.降板同层排水系统
降板同层排水系统和不降板同层排水系统比较相同，两者的共同点是同楼层的排水支管均不穿越楼板，在同楼层内连接到主排水管。

当卫生间产生堵塞或漏水时，只需要在用户自己的楼内清理、维修，不会影响楼下用户，引起上下住户之间不必要的纠纷。

降板同层排水需结构降板。

降板同层排水系统轴测图
降板同层排水安装图
3.异层排水系统
异层排水系统是指卫生器具排水支管穿过楼板，排水支管在下层住户卫生间顶板下连接的排水方式，因为排水管道和卫生器具不在统一楼层，所以称为异层排水。

这种排水方式下层卫生间顶部会有上一层卫生间的排污管道，当卫生间产生堵塞或漏水时，需要到下层卫生间进行检修，容易引起纠纷。

异层排水系统轴测图
异层排水安装图
二、系统优缺点比较
三、综合造价比较
同一卫生间，不同排水系统造价统计表
对于一个总建筑面积10万方，约500户的住宅小区，不降板同层排水系统比降板同层排水系统总成本相差近270万元。

防水技术规程不降板同层排水1. 引言防水技术规程是指在建筑工程中，为了防止水渗漏、渗透或积聚而采取的一系列措施和技术要求。

不降板同层排水是一种常见的防水技术，它通过改善建筑物内部的排水系统，有效地阻止了水从地面或墙壁渗透进入建筑结构，保护了建筑物的结构安全和使用寿命。

本文将详细介绍防水技术规程不降板同层排水的相关内容，包括定义、原理、施工要求、材料选择和质量控制等方面。

2. 定义不降板同层排水是指在建筑物内部的地面或墙壁上进行防水处理时，采用特殊设计和施工方法，使得排水系统与建筑结构处于同一层面，并且不需要设置独立的排水板材。

通过这种方式，可以避免传统方法中常见的问题，如接缝开裂、漏水等。

3. 原理不降板同层排水主要依靠以下原理来实现：•斜坡设计：在地面或墙壁上设置适当的斜坡，使水能够自然流向排水口，避免积水。

•防水层材料选择：选择具有良好的防水性能和耐久性的材料，如聚合物改性沥青防水卷材、聚氨酯涂料等。

•接缝处理：采用专业的接缝处理方法，确保接缝处不会出现裂缝或渗漏。

•排水系统设计：合理设计排水系统，包括排水口、排水管道等，确保畅通排水。

4. 施工要求不降板同层排水的施工要求主要包括以下几个方面：4.1 地面处理•清理地面并确保其平整、无明显凹凸。

•检查地面是否存在渗漏问题，并及时修复。

•根据需要进行地面打磨、修补或填充。

4.2 防水层施工•根据设计要求选择适当的防水层材料，并按照厂家提供的说明进行施工。

•采用专业工具和技术进行防水层的铺设和固定。

•注意接缝处理，确保接缝处的防水性能。

4.3 斜坡设计•根据实际情况确定斜坡的坡度和方向。

•使用专业工具和技术进行斜坡的设计和施工。

•确保斜坡平整、顺畅，能够使水自然流向排水口。

4.4 排水系统设计与安装•合理设计排水系统，包括排水口、排水管道等。

•根据实际情况选择合适的排水口和排水管道。

•安装过程中注意密封处理，确保没有漏水问题。

5. 材料选择不降板同层排水所需的材料主要包括：•聚合物改性沥青防水卷材：具有良好的防水性能和耐久性，适用于地面和墙壁的防水处理。

目录一、为何采用不降板同层排水？ (2)二、卫生间排水系统 (3)三、侧排地漏选型及安装 (6)四、管道隐藏：夹壁墙（假墙） (7)五、入墙式排气扇 (8)六、地面设计（内外地坪及门槛石） (10)七、排水三通及汇合器等 (11)一、为何采用不降板同层排水？卫生间常用的排水方式：隔层（异层）排水、同层降板（沉箱）排水、同层不降板排水、同层微降板排水，对比如下：住宅排水传统方式层高4500mm，LOFT首层净高2200mm的情况下，夹层净高最大1970mm，如下图：为实现夹层房间净高最大化，采用卫生间不降板，天花装修为：结构面上“腻子+涂料”。

二、卫生间排水系统卫生间管井中有三根立管，分别为污水、通气及废水管。

其中坐便器接污水管（后排）、地漏及面盆下水接废水管，系统图如下：接蹲便器污水接面盆废水接地漏废水不降板卫生间管道接口示意注意：1、污水立管应结合卫生洁具具体布置进行调整位置（污水、废水管交换位置）；2、污水、地漏横管应根据坐便器、地漏具体选型，确保管口标高准确。

接地漏废水管井内立管三、侧排地漏选型及安装地漏排水才是重点。

蹲便器通过后排直接接入污水立管，面盆下水通过夹壁墙（假墙）埋管接入废水立管；因结构不降板无法埋管唯有采用侧排地漏，并将存水弯设置于管井中（“弯隐于井”）。

微降板及不降板侧排地漏不锈钢侧排地漏侧排地漏安装效果四、管道隐藏：夹壁墙（假墙）面盆一般都远离排水立管，无法采用直接后排方式，务必要求将面盆水管予以隐藏，通常采用夹壁墙（假墙）方案，具体如下图。

面盆下排→（墙面）后排→（立管）下排卫生间平面卫生间平面（装修）五、入墙式排气扇卫生间排气扇通常有两种，一种是天花（吊顶）式，向上抽风将空气通过软管排出室外（或至排气井）；另一种是窗墙式，无须采用软管连接。

排气软管直径一般都在10cm以上，如在天花内布置软管，则会降低天花高度，影响卫生间净高。

故而窗墙式排气扇是最佳选择，管井墙壁开洞，贴墙安装。

同层排水系统概述什么是同层排水系统？同层排水是指卫生间内卫生器具排水管不穿越楼板，排水横管在本层套内与排水总管连接，一旦发生需要清理疏通的情况，本层套内就能解决问题的一种排水方式。

同层排水与传统的下排水方式有什么区别？最根本的区别是：同层排水不需要P弯与S弯封存水弯，而传统的下排水方式每个卫生器具必须附加一个P弯或S弯存水水封。

P弯与S弯是最容易发生堵塞的地方，这是传统下排水方式的最大弊端。

用习惯思维来看待同层排水，这是人们对同层排水理解的地方。

第二个区别是同层排水的排水横管在本层套内敷设，而传统的下排水的排水横管包括P弯与S 弯是穿过楼板在下层敷设，占用了下层套内空间。

随之而来的第三个区别是一旦发生堵塞，同层排水方式在本层套内就能达到清理疏通的目的（揭开多通道地漏或接入器的盖子），而下排水方式则一定要到下层套内去清理疏通。

同层排水与隔层排水的比较!4、同层排水优点;其优点是①房屋产权明晰：卫生间排水管路系统布置在本层套住户家中，管道检修可在本户内进行，不干扰下层住户。

②卫生器具的布置不受限制：因为楼板上没有卫生器具的排水预留孔，用户可自由布置卫生器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高了房屋的品位。

③排水噪音小：排水管布置在楼板上，被回填垫层覆盖后有较好的隔音效果，从而排水噪音大大减小。

④渗漏水机率小：卫生间楼板不被卫生器具管道穿越，减小了渗漏水的机率，也能有效地防止病菌的传播。

⑤不需要P弯或S弯：由一只共用的“多通道地漏”或“接入器”，取代了传统下排水方式中各个卫生器具设置的P弯或S弯。

由P弯与S弯产生而自身无法克服的弊端，同层排水方式全部解决了。

同层排水的适用范围有哪些？《住宅设计规范》（GB50096-1999）6.1.6条规定：住宅的污水排水横管宜设在本层套内。

《建筑给水排水设计规范》（GB50015-2003）4.3.8条款规定：住宅卫生间的卫生器具排水管集中，横向管道不穿越楼板的原则。
