平面切割体的三视图

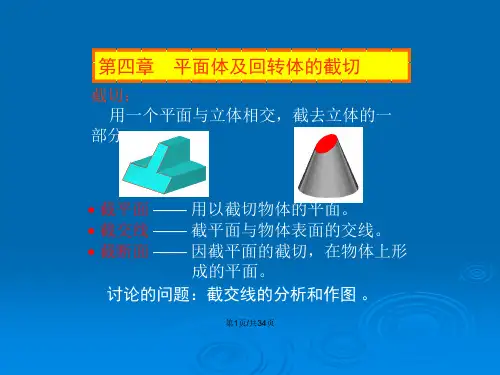

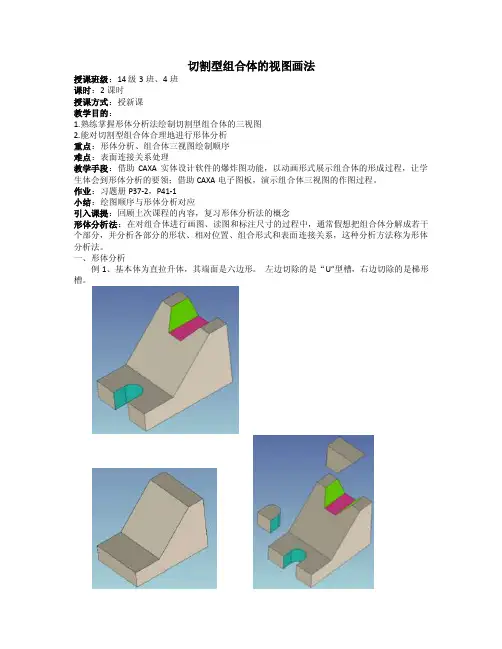

切割型组合体的视图画法授课班级：14级3班、4班课时：2课时授课方式：授新课教学目的：1.熟练掌握形体分析法绘制切割型组合体的三视图2.能对切割型组合体合理地进行形体分析重点：形体分析、组合体三视图绘制顺序难点：表面连接关系处理教学手段：借助CAXA实体设计软件的爆炸图功能，以动画形式展示组合体的形成过程，让学生体会到形体分析的要领；借助CAXA电子图板，演示组合体三视图的作图过程。

作业：习题册P37-2，P41-1小结：绘图顺序与形体分析对应引入课提：回顾上次课程的内容，复习形体分析法的概念形体分析法：在对组合体进行画图、读图和标注尺寸的过程中，通常假想把组合体分解成若干个部分，并分析各部分的形状、相对位置、组合形式和表面连接关系，这种分析方法称为形体分析法。

一、形体分析例1、基本体为直拉升体，其端面是六边形。

左边切除的是“U”型槽，右边切除的是梯形槽。

二、视图分析1、放置位置2、主视图方向选择：体现组合体的主要特征三、画图步骤根据组合体的的形成过程，先绘制基本体的三视图，然后分别绘制两处切槽的视图。

1）画基本体三视图2）画“U”形槽3）画梯形槽思考该形体是否还有其他的形体分析途径？视基本体为左端面为七边形的直拉升体，用水平面和正垂面切割，然后在左端切除“U”形槽例2、完成给定形体的三视图方法1、将该形体视为切割体一、形体分析将基本体理解为“L”块，然后分别切去3个半圆板。

二、画三视图1）画“L ”块的三视图2）切除前面的半圆板3）切除中间半圆板4）切除后面的半圆板方法2、将该形体视为叠加体一、形体分析将该形体理解为三块平板叠加形成的组合体。

二、画三视图1）画后板的三视图2）画中板的三视图3）画前板的三视图4）处理左侧面的共面文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。

现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。

文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。

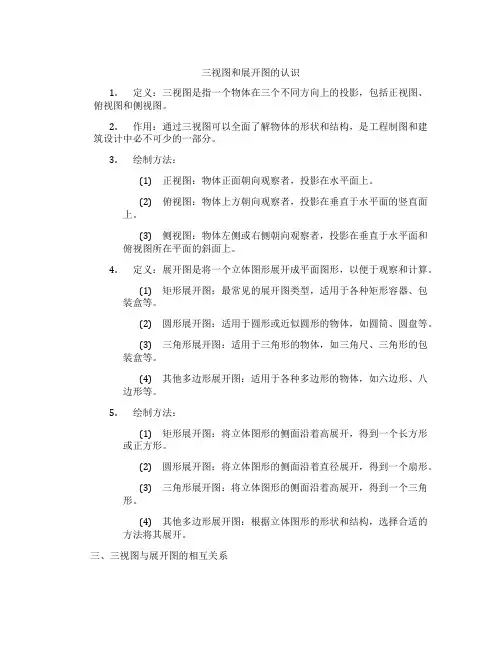

三视图和展开图的认识1.定义：三视图是指一个物体在三个不同方向上的投影，包括正视图、俯视图和侧视图。

2.作用：通过三视图可以全面了解物体的形状和结构，是工程制图和建筑设计中必不可少的一部分。

3.绘制方法：(1)正视图：物体正面朝向观察者，投影在水平面上。

(2)俯视图：物体上方朝向观察者，投影在垂直于水平面的竖直面上。

(3)侧视图：物体左侧或右侧朝向观察者，投影在垂直于水平面和俯视图所在平面的斜面上。

4.定义：展开图是将一个立体图形展开成平面图形，以便于观察和计算。

(1)矩形展开图：最常见的展开图类型，适用于各种矩形容器、包装盒等。

(2)圆形展开图：适用于圆形或近似圆形的物体，如圆筒、圆盘等。

(3)三角形展开图：适用于三角形的物体，如三角尺、三角形的包装盒等。

(4)其他多边形展开图：适用于各种多边形的物体，如六边形、八边形等。

5.绘制方法：(1)矩形展开图：将立体图形的侧面沿着高展开，得到一个长方形或正方形。

(2)圆形展开图：将立体图形的侧面沿着直径展开，得到一个扇形。

(3)三角形展开图：将立体图形的侧面沿着高展开，得到一个三角形。

(4)其他多边形展开图：根据立体图形的形状和结构，选择合适的方法将其展开。

三、三视图与展开图的相互关系1.展开图可以转化为三视图：通过观察展开图，可以确定物体的正视图、俯视图和侧视图。

2.三视图可以转化为展开图：根据三视图，可以绘制出物体的展开图。

3.展开图中的信息可用于三视图的绘制：展开图中的边长、角度等信息可以用于确定三视图中的尺寸和形状。

四、实际应用1.工程制图：在建筑设计、机械设计等领域，三视图和展开图是表达物体形状和结构的重要手段。

2.制造业：在制造过程中，通过三视图和展开图可以方便地切割、加工和组装物体。

3.教育：在三视图和展开图的教学中，有助于培养学生的空间想象能力和逻辑思维能力。

4.日常生活中：展开图在包装、折叠等方面有广泛应用，如纸箱、衣物等。

五、注意事项1.准确绘制：在绘制三视图和展开图时，要注意尺寸、形状和位置的准确性。
