继电器与接触器控制(12)

接触器与时间继电器的接法
接触器与时间继电器的接法有多种形式。

首先，我们来看一下接触器和时间继电器的定义。

接触器是一种控制电路的开关元件，它可以通过电磁力控制开关的状态。

时间继电器则是一种能够在一定时间后自动触发的继电器。

它通常用于控制定时开关和延时关闭等场合。

在实际应用中，接触器和时间继电器经常需要进行组合使用。

接触器可以用来控制电路的开关状态，而时间继电器则可以用来控制接触器的触发时间。

这样，我们就可以实现一些比较复杂的控制功能，例如定时开关、延时关闭等。

具体来说，接触器和时间继电器的接法可以有以下几种形式：
1. 接触器串联时间继电器：这种接法可以实现定时开关的功能。

将时间继电器接在接触器的控制电路中，当时间继电器触发时，即可控制接触器的开关状态。

2. 接触器并联时间继电器：这种接法可以实现延时关闭的功能。

将时间继电器接在接触器的电源线路中，当时间继电器触发时，即可切断接触器的电源，从而实现延时关闭的效果。

3. 时间继电器控制接触器：这种接法可以实现更加复杂的控制功能。

将时间继电器的输出信号接到接触器的控制电路中，就可以实现定时开关、延时关闭等功能。

总之，接触器和时间继电器的接法可以根据实际应用需要进行灵活组合，以实现各种复杂的控制功能。

点击看大图，那是个连续运行控制，左边是主电路，右边是控制电路
其实热继电器不是说一定要与交流接触器配合使用，只是交流接触器是用来控制电动机的通断的，而热继电器是用来保护电动机使之不过载的，都和电动机有关，所以他们就一起配合使用了。

原理如下当按下按钮SB2时，交流接触器线圈KM得电了，它的主触点闭合了，所以电动机就开始运行了，同时辅助触点闭合起自锁作用，这时即使松开按钮SB2，电动机还是稳定的运行的。

如果此时出现故障，电动机过载了，那么过大的电流加在热继电器FR的热敏元件上,触发热继电器的常闭触点断开，从而切断了交流接触器线圈回路，而交流接触器线圈失电后，主触点也就复位断开了，那么电动机就停下来了。

我不知道你对电控的知识掌握了多少，看你的问题，估计你掌握的不多，那我就讲的罗嗦点了
左图的FR是热继电器的热敏元件，串在电路中，右边的FR是热继电器的常闭触点，当热敏元件过热时，它就断开
左图的KM是交流接触器的主触点，右图下KM是接触器线圈，右图上KM是交流接触器的辅助触点起自锁作用。

只要线圈得电，所有触点状态均变化且保持到断电为止。

向左转|向右转
为什么热继电器要接在接触器下边？
单交流接触器直接启动电机过热保护可以接在交流接触器上边，没问题。

断路器主要是短路保护及过载长延时保护。

热继电器主要是过载保护（短延时），整定电流一般选1.0~1.1倍负载的额定电流。

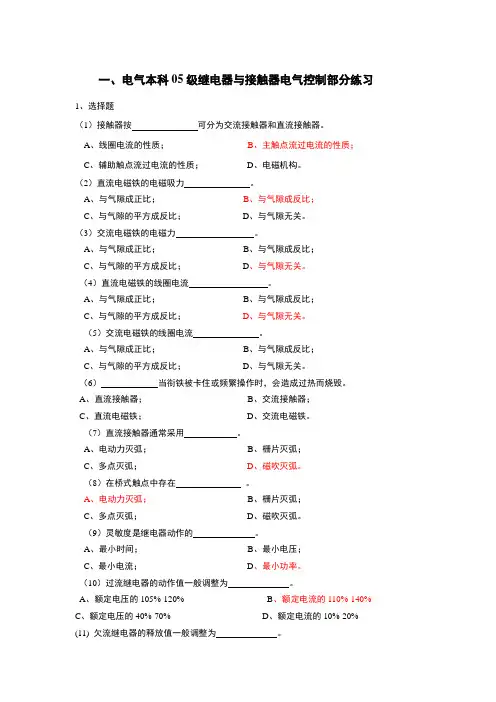

一、电气本科05级继电器与接触器电气控制部分练习1、选择题（1）接触器按可分为交流接触器和直流接触器。

A、线圈电流的性质；B、主触点流过电流的性质；C、辅助触点流过电流的性质；D、电磁机构。

（2）直流电磁铁的电磁吸力。

A、与气隙成正比；B、与气隙成反比；C、与气隙的平方成反比；D、与气隙无关。

（3）交流电磁铁的电磁力。

A、与气隙成正比；B、与气隙成反比；C、与气隙的平方成反比；D、与气隙无关。

（4）直流电磁铁的线圈电流。

A、与气隙成正比；B、与气隙成反比；C、与气隙的平方成反比；D、与气隙无关。

（5）交流电磁铁的线圈电流。

A、与气隙成正比；B、与气隙成反比；C、与气隙的平方成反比；D、与气隙无关。

（6）当衔铁被卡住或频繁操作时，会造成过热而烧毁。

A、直流接触器；B、交流接触器；C、直流电磁铁；D、交流电磁铁。

（7）直流接触器通常采用。

A、电动力灭弧；B、栅片灭弧；C、多点灭弧；D、磁吹灭弧。

（8）在桥式触点中存在。

A、电动力灭弧；B、栅片灭弧；C、多点灭弧；D、磁吹灭弧。

（9）灵敏度是继电器动作的。

A、最小时间；B、最小电压；C、最小电流；D、最小功率。

（10）过流继电器的动作值一般调整为。

A、额定电压的105%-120%B、额定电流的110%-140%C、额定电压的40%-70%D、额定电流的10%-20%(11) 欠流继电器的释放值一般调整为。

A、额定电压的105%-120%B、额定电流的110%-140%C、额定电压的40%-70%D、额定电流的10%-20% （12）欠压继电器的释放值一般调整为。

A、额定电压的105%-120%B、额定电流的110%-140%C、额定电压的40%-70%D、额定电流的10%-20% （13）零压继电器的动作值一般调整为。

A、额定电压的105%-120%B、额定电流的110%-140%C、额定电压的40%-70%D、额定电流的10%-20% （14）接触器允许频繁操作。

接触器和中间继电器控制电动机混合线路工作原理分析
中间继电器和接触器控制电动机连续与点动混合线路的工作原理如下：
首先，我们来看看接触器的工作原理。

接触器是一种通过电磁铁驱动触点闭合和断开来实现电路控制的电器。

当线圈通电后，线圈产生磁场，使铁芯产生吸力，带动触点闭合。

当线圈断电后，铁芯失去吸力，触点就会断开。

因此，接触器可以用于接通和断开电路。

接下来，我们来看看中间继电器的工作原理。

中间继电器是一种控制继电器，它通过线圈的电流强弱来动作。

当线圈通电时，中间继电器会产生磁力，将触点吸合，从而使电路导通。

当线圈断电时，磁力消失，触点断开，电路也随之断开。

在混合线路中，接触器和中间继电器共同作用来控制电动机的连续和点动。

当按下点动按钮时，接触器的线圈通电，触点闭合，电动机开始运转。

同时，中间继电器的线圈也通电，但它的触点并没有闭合，因此电动机不会持续运转。

当松开点动按钮时，接触器的线圈断电，触点断开，电动机停止运转。

而中间继电器的线圈仍然通电，它的触点仍然处于断开状态。

当按下连续按钮时，接触器和中间继电器的线圈都通电。

接触器的触点闭合，电动机开始运转。

同时，中间继电器的触点也闭合，形成一个自锁电路。

这样，即使松开连续按钮，电动机也会继续运转。

总的来说，中间继电器和接触器控制电动机连续与点动混合线路的工作原理是通过接触器和中间继电器的相互作用来控制电动机的
运转状态。

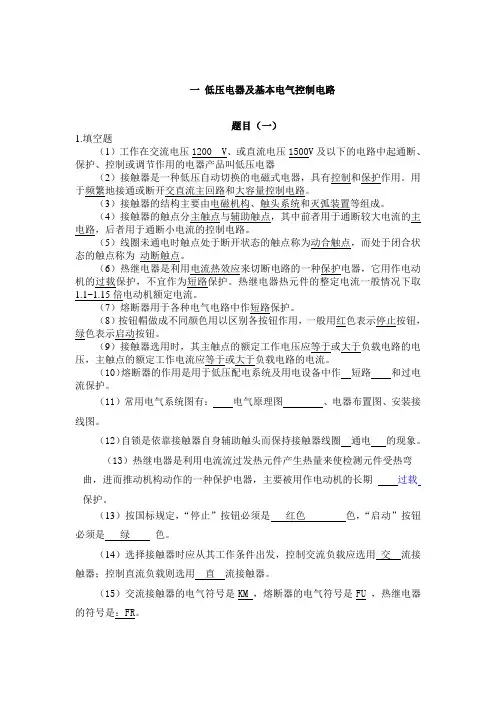

一低压电器及基本电气控制电路题目（一）1.填空题（1）工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器（2）接触器是一种低压自动切换的电磁式电器，具有控制和保护作用。

用于频繁地接通或断开交直流主回路和大容量控制电路。

（3）接触器的结构主要由电磁机构、触头系统和灭弧装置等组成。

（4）接触器的触点分主触点与辅助触点，其中前者用于通断较大电流的主电路，后者用于通断小电流的控制电路。

（5）线圈未通电时触点处于断开状态的触点称为动合触点，而处于闭合状态的触点称为动断触点。

（6）热继电器是利用电流热效应来切断电路的一种保护电器，它用作电动机的过载保护，不宜作为短路保护。

热继电器热元件的整定电流一般情况下取1.1~1.15倍电动机额定电流。

（7）熔断器用于各种电气电路中作短路保护。

（8）按钮帽做成不同颜色用以区别各按钮作用，一般用红色表示停止按钮，绿色表示启动按钮。

（9）接触器选用时，其主触点的额定工作电压应等于或大于负载电路的电压，主触点的额定工作电流应等于或大于负载电路的电流。

（10）熔断器的作用是用于低压配电系统及用电设备中作短路和过电流保护。

（11）常用电气系统图有：电气原理图、电器布置图、安装接线图。

（12）自锁是依靠接触器自身辅助触头而保持接触器线圈通电的现象。

（13）热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期过载保护。

（13）按国标规定，“停止”按钮必须是红色色，“启动”按钮必须是绿色。

（14）选择接触器时应从其工作条件出发，控制交流负载应选用_交流接触器；控制直流负载则选用直流接触器。

（15）交流接触器的电气符号是KM ，熔断器的电气符号是FU ，热继电器的符号是：FR。

（16）低压断路器又称为自动空气开关，它的的电气符号是： QF 。

（17）交流接触器的触点系统分为 主触点 和辅助触点，用来直接接通和分断交流主电路和控制电路。
