一、教案名称:低压电工作业人员安全技术培训教案第一章——电工基础知识1.1 教学目标:(1) 使学员了解电工基础知识,包括电流、电压、电阻等基本概念。
(2) 使学员掌握欧姆定律、功率公式等基本电学公式。
(3) 使学员了解电路的种类和基本组成部分。
1.2 教学内容:(1) 电流、电压、电阻的概念及关系。
(2) 欧姆定律、功率公式的应用。
(3) 电路的种类和基本组成部分。
1.3 教学方法:(1) 采用讲解和演示相结合的方式进行教学。
(2) 使用电路模拟软件进行电路仿真实验。
1.4 教学评估:(1) 课堂练习:要求学员运用所学知识计算电路中的电流、电压、功率等参数。
(2) 课后作业:要求学员完成课后练习题,巩固所学知识。
二、教案名称:低压电工作业人员安全技术培训教案第二章——低压电器设备2.1 教学目标:(1) 使学员了解低压电器设备的种类和作用。
(2) 使学员掌握低压电器设备的安装和维护方法。
2.2 教学内容:(1) 低压断路器、接触器、继电器、电流表、电压表等低压电器设备的作用和结构。
(2) 低压电器设备的安装和维护方法。
2.3 教学方法:(1) 采用讲解和实物展示相结合的方式进行教学。
(2) 安排实地参观,使学员了解低压电器设备在实际工作中的应用。
2.4 教学评估:(1) 课堂练习:要求学员识别并介绍所参观的低压电器设备。
(2) 课后作业:要求学员分析实际工作中遇到的低压电器设备问题,并提出解决方案。
三、教案名称:低压电工作业人员安全技术培训教案第三章——低压线路施工3.1 教学目标:(1) 使学员了解低压线路的种类和施工要求。
(2) 使学员掌握低压线路的敷设、接线和检测方法。
3.2 教学内容:(1) 低压线路的种类和施工要求。
(2) 低压线路的敷设、接线和检测方法。
3.3 教学方法:(1) 采用讲解和示范相结合的方式进行教学。
(2) 安排实地操作,使学员掌握低压线路的施工方法。
3.4 教学评估:(1) 课堂练习:要求学员分析实际工作中的低压线路施工案例。

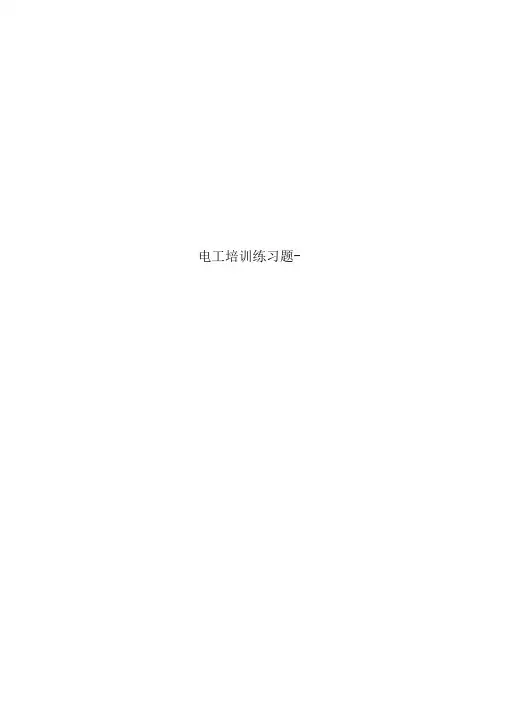

电工培训练习题-练习题1设计一段程序,实现Y0〜Y7循环点亮。
2某锅炉的鼓风机和引风机的控制要求为:开机时,先起动引风机, 10s后开鼓风机;停机时,先关鼓风机,5 s后关引风机。
试用PLC设计满足上述控制要求的程序。
3把图2-47中的继电器---接触器控制的电动机控制线路改造为PLC控制系统。
(1)写出控制线路的逻辑方程。
(2)列出I/O点数分配表、画出I/O接线图。
(4)画出PLC控制系统的梯形图。
(5)编写PLC控制系统的指令程序。
■辭<了4、现有三条运输皮带,每条皮带都由一台电动机拖动。
按下启动按钮以后,3号运输皮带开始运行。
5S以后,2号运输皮带自动启动,再过5S以后,1号运输皮带自动启动。
停机的顺序与启动的顺序正好相反,间隔时间仍为5S。
试设计出该系统的PLC接线图以及相应的梯形图程序。
5、使用置位复位(S/R)指令,编写两台电动机控制程序。
(a)启动时,电动机M1先启动,然后才能启动电动机 M2停止时MlM2同时停止。
(b)启动时,电动机Ml M2同时启动,停止时,电动机 M2停止后,M1才能停止。
6、现有M0 —M2三台电动机,控制时序图如下,请设计梯形图♦第1工序一|・第2工序-L 第了工序一|MO J __________________________Ml ______________ I _______________7、设计周期为5S,占空比为20%的方波输出信号程序(输出点可以使用Q0.0)。
8编写一段输出控制程序,假设有 8个指示灯,从左到右以0.5S 速度依次点亮,循环显示。
每按动 1次按钮,循环10次。
9 .六盏灯单通循环控制。
要求:按下启动信号X0 ,六盏灯(YO~~~Y5 )依次循环显示, 每盏灯亮1秒时间。
按下停车信号 X1,灯全灭。
10.按钮计数控制,要求:输入信号 X0 ,输出信号Y0。
xn ____________ _________________________vn ■4- -► *2S 2S11.设计抢答器控制程序。

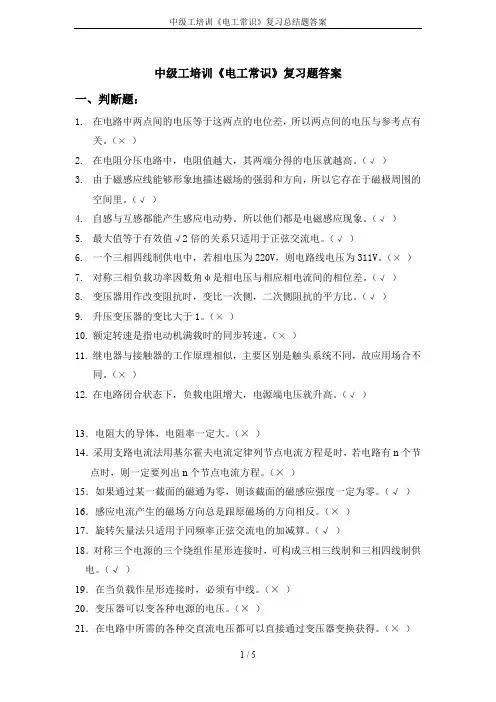

中级工培训《电工常识》复习题答案一、判断题:1.在电路中两点间的电压等于这两点的电位差,所以两点间的电压与参考点有关。
(×)2.在电阻分压电路中,电阻值越大,其两端分得的电压就越高。
(√)3.由于磁感应线能够形象地描述磁场的强弱和方向,所以它存在于磁极周围的空间里。
(√)4.自感与互感都能产生感应电动势。
所以他们都是电磁感应现象。
(√)5.最大值等于有效值√2倍的关系只适用于正弦交流电。
(√)6.一个三相四线制供电中,若相电压为220V,则电路线电压为311V。
(×)7.对称三相负载功率因数角φ是相电压与相应相电流间的相位差。
(√)8.变压器用作改变阻抗时,变比一次侧,二次侧阻抗的平方比。
(√)9.升压变压器的变比大于1。
(×)10.额定转速是指电动机满载时的同步转速。
(×)11.继电器与接触器的工作原理相似,主要区别是触头系统不同,故应用场合不同。
(×)12.在电路闭合状态下,负载电阻增大,电源端电压就升高。
(√)13.电阻大的导体,电阻率一定大。
(×)14.采用支路电流法用基尔霍夫电流定律列节点电流方程是时,若电路有n个节点时,则一定要列出n个节点电流方程。
(×)15.如果通过某一截面的磁通为零,则该截面的磁感应强度一定为零。
(√)16.感应电流产生的磁场方向总是跟原磁场的方向相反。
(×)17.旋转矢量法只适用于同频率正弦交流电的加减算。
(√)18.对称三个电源的三个绕组作星形连接时,可构成三相三线制和三相四线制供电。
(√)19.在当负载作星形连接时,必须有中线。
(×)20.变压器可以变各种电源的电压。
(×)21.在电路中所需的各种交直流电压都可以直接通过变压器变换获得。
(×)22.按钮点动控制,就是点一下按钮就可以启动并运行的控制方式。
(×)23.热继电器在电路中只能作过载保护,不能作短路保护。
电工培训教案——三台电机顺序起动逆序停止控制线路教学目标:1.理解三台电机顺序起动逆序停止的基本原理和控制线路;2.能够设计和搭建三台电机顺序起动逆序停止的控制线路;3.能够根据不同的实际情况进行控制线路的调整和优化。
教学重点:1.三台电机顺序起动的控制原理;2.三台电机逆序停止的控制原理;3.控制线路的设计和搭建。
教学难点:1.控制线路的设计和搭建;2.根据不同的实际情况进行控制线路的调整和优化。
教学内容:一、三台电机顺序起动的控制原理1.顺序起动是指将多台电动机按照一定的顺序依次启动。
2.控制线路主要由电动机主接触器、辅助接触器、时间继电器、启动按钮和停止按钮等组成。
通过合理的接线和控制逻辑,实现电机的顺序起动。
二、三台电机逆序停止的控制原理1.逆序停止是指将多台电动机按照一定的逆序依次停止。
2.控制线路主要由电动机主接触器、辅助接触器、时间继电器、启动按钮和停止按钮等组成。
通过合理的接线和控制逻辑,实现电机的逆序停止。
三、控制线路的设计和搭建1.根据实际需要确定所需的电动机数量和顺序起动、逆序停止的顺序。
2.根据电动机的额定电压、额定功率和控制线路的电压和容量要求,选择合适的接触器、继电器和按钮。
3.根据三台电机的顺序起动和逆序停止的控制逻辑,设计和搭建控制线路。
4.在搭建过程中,要注意电路的接线正确、可靠,排除可能的故障因素。
四、控制线路的调整和优化1.根据实际使用过程中的反馈和需求,对控制线路进行调整和优化。
如根据启动电流、停止时间等参数进行合理的设置。
2.结合电机的实际工作状态和负载条件,对控制线路进行优化。
如增加过载保护、故障诊断等功能。
教学过程:一、引入问题1.请同学们思考一下,如果我们有三台电机,需要按照一定顺序依次启动和停止,应该如何设计控制线路呢?二、讲解顺序起动的控制原理和控制线路1.讲解顺序起动的基本原理和控制线路的组成;2.示范如何根据实际情况设计和搭建顺序起动的控制线路;3.学生跟随老师一起进行实操,搭建顺序起动的控制线路。
电动机正反转控制-电工培训首先,我们来了解一下电动机正反转的基本原理。
电动机正反转的控制需要通过控制电动机的供电电路来实现。
在直流电动机中,通过控制电极的接线方式可以实现正反转的切换。
在交流电动机中,通过控制交流电源的相序来实现正反转控制。
所以说,控制电动机的正反转本质上就是控制电机的供电电路。
其次,我们来了解一下电动机正反转控制的具体方法。
在直流电动机中,可以通过改变电机的电极接线方式来实现正反转。
在接线方式上,通过交换两端子的接线,可以改变电机的旋转方向。
在接线上,需要使用特定的继电器或者开关来实现接线的切换。
在交流电动机中,可以通过改变交流电源的相序来实现正反转控制。
在相序上,需要使用特定的交流电源控制装置来实现相序的切换。
通过改变电机的供电电路,可以实现电动机的正反转控制。
最后,我们来了解一下电动机正反转控制的应用。
电动机正反转控制在工业生产中有着广泛的应用。
比如在输送带系统中,需要控制输送带的正反转来实现物料的输送和停止。
在机械装置中,需要控制电机的正反转来实现机械装置的前进和后退。
在自动化生产线中,需要控制电机的正反转来实现自动化生产线的启动和停止。
电动机正反转控制在工业生产中有着非常重要的地位,掌握了这一技能可以为工业生产提供有效的控制手段。
总之,电动机正反转控制是电工培训中一个非常重要的知识点,需要掌握的知识包括电动机正反转的基本原理、具体方法和应用。
通过学习和实践,可以掌握电动机正反转控制的技能,为工业生产提供有效的控制手段。
希望大家在学习中能够认真对待,掌握这一技能,为今后的工作打下坚实的基础。
电动机正反转控制是电工培训中的基础技能,但是在实际操作中需要更加深入地了解控制方法和技术。
以下将继续探讨电动机正反转控制的具体方法、控制技术和相关的应用场景。
首先,我们来了解一些电动机正反转控制的具体方法:1. 控制电动机正反转的常用方法之一是通过电磁继电器或者接触器来实现。
这些继电器或接触器可以控制电动机的供电开闭,从而实现电动机的正反转。

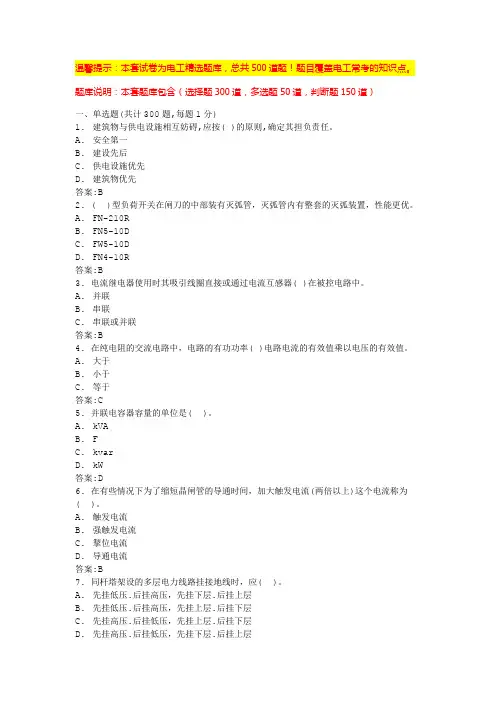

温馨提示:本套试卷为电工精选题库,总共500道题!题目覆盖电工常考的知识点。
题库说明:本套题库包含(选择题300道,多选题50道,判断题150道)一、单选题(共计300题,每题1分)1.建筑物与供电设施相互妨碍,应按( )的原则,确定其担负责任。
A.安全第一B.建设先后C.供电设施优先D.建筑物优先答案:B2. ( )型负荷开关在闸刀的中部装有灭弧管,灭弧管内有整套的灭弧装置,性能更优。
A.FN-210RB.FN5-10DC.FW5-10DD.FN4-10R答案:B3. 电流继电器使用时其吸引线圈直接或通过电流互感器( )在被控电路中。
A.并联B.串联C.串联或并联答案:B4. 在纯电阻的交流电路中,电路的有功功率( )电路电流的有效值乘以电压的有效值。
A.大于B.小于C.等于答案:C5. 并联电容器容量的单位是( )。
A.kVAB. FC.kvarD.kW答案:D6. 在有些情况下为了缩短晶闸管的导通时间,加大触发电流(两倍以上)这个电流称为( )。
A.触发电流B.强触发电流C.掣位电流D.导通电流答案:B7. 同杆塔架设的多层电力线路挂接地线时,应( )。
A.先挂低压.后挂高压,先挂下层.后挂上层B.先挂低压.后挂高压,先挂上层.后挂下层C.先挂高压.后挂低压,先挂上层.后挂下层D.先挂高压.后挂低压,先挂下层.后挂上层8. 在室外构架上工作,应在工作地点邻近带电部分的横梁上,以及与之邻近的可能误登的架构上悬挂( )。
A.禁止合闸,有人工作B.止步,高压危险C.在此工作答案:B9. 熔断器的选用,动力线路的额定电流不应超过负荷电流的( )倍。
A. 1.5;B. 2.5;C. 3.5;D. 4.5;答案:B10. 带电设备着火,在未切断电源前,应使用( )灭火。
A.水B.湿砂子C.二氧化碳灭火器D.泡沫灭火器答案:C11. 导线接头电阻要足够小,与同长度同截面导线的电阻比不大于( )。
A. 1.5B. 1C. 2答案:B12. 交流接触器的断开能力,是指开关断开电流时能可靠地( )的能力。
《电工培训资料》汇报人:xx年xx月xx日•电工基础知识•电工基本技能•电力拖动知识•供配电知识目•电工实践应用录01电工基础知识电路是一种将电器元件连接在一起的导电结构,用于传输电能。
电路基本概念定义电路通常由电源、负载、导线、开关等组成。
组成根据电流和电压的特点,电路可分为直流电路和交流电路。
类型负载使用电能的装置,如灯泡、电机等。
电源将其他形式的能源转化为电能的装置,如电池、发电机等。
连接方式负载可直接与电源连接(直接连接)或通过中间环节连接(间接连接)。
电源与负载电阻电容作用储存电荷的元件,用符号C表示。
电阻用于限制电流,电容用于调节电压。
03电阻与电容02 01导体对电流的阻碍作用称为电阻,用符号R表示。
由导线绕制而成的电磁感应元件,可存储磁场能量。
线圈线圈的电学特性称为电感,用符号L表示。
电感线圈在交流电路中可实现电能与磁场能量的转换,电感具有阻抗交流电流的作用。
作用线圈与电感02电工基本技能电气测量电压是电路中两点之间的电位差,使用电压表可以测量电路中的电压值。
电压测量电流测量电阻测量电功率测量电流是电荷在电路中流动的数量,使用电流表可以测量电路中的电流值。
电阻是导体对电流的阻碍作用,使用万用表可以测量电路中的电阻值。
电功率是电流消耗的能量,使用功率计可以测量电路中的电功率值。
学习电路图的基本知识,包括电路图的符号、标注和连接方式等。
电路搭建与调试电路图识读根据电路图将电子元件连接起来,构成完整的电路。
电路搭建对电路进行检查和调整,确保电路的正常工作。
电路调试常用电工工具包括剥线钳、压线钳、螺丝刀、万用表等。
常用电工材料包括电线、插座、开关、继电器、电容等。
常用电工工具与材料安全防护在操作时必须佩戴相应的防护用具,如绝缘手套、绝缘鞋等。
操作规程在进行电工操作时必须遵守的操作规定和流程。
应急处理在发生意外情况时应该采取的应急措施,如触电急救等。
安全操作规程03电力拖动知识根据工作原理和使用环境,电机可分为直流电机和交流电机两大类,每一类又可细分为多种类型。
初级电工培训教案第一章:电工基础知识1.1 电学基本概念电流、电压、电阻的概念与关系功率、电能的计算1.2 电路元件电源、导线、开关、电阻器的识别与使用常用电路符号的绘制1.3 电路的基本连接方式串联电路和并联电路的特点和应用电路的节点和回路的概念第二章:电工工具与设备2.1 电工工具的使用螺丝刀、扳手、钳子的使用方法电笔、万用表的使用与维护2.2 常用电气设备电动机、变压器、开关设备的认识与维护电线、电缆的种类和选用2.3 安全用电知识触电的危险性和防护措施电器火灾的预防与扑救方法第三章:低压电器3.1 低压断路器断路器的工作原理和选用要点断路器的安装与维护3.2 接触器接触器的结构原理和应用接触器的控制电路与故障排除3.3 继电器继电器的种类和原理继电器在电路中的应用和故障排除第四章:照明电路4.1 照明设备照明灯具的安装与维护开关、插座的安装与使用4.2 照明电路的设计与施工电路的规划与布线方法照明控制电路的安装与调试4.3 照明电路的故障排除照明设备常见故障的诊断与维修照明电路的检查与测试方法第五章:配电设备与维护5.1 配电箱的设计与安装配电箱的组成部分和功能配电箱的安装位置与布线要求5.2 动力配电设备动力配电柜的结构与维护动力配电设备的选用要点5.3 电气设备的定期检查与维护电气设备的检查项目与方法电气设备的故障处理与维修技巧第六章:电机的基础知识与维护6.1 电机概述直流电机和交流电机的结构与原理电机的主要参数和性能指标6.2 电机的安装与调试电机的安装位置和注意事项电机启动和停止的控制方法6.3 电机维护与故障处理电机运行中的监测与维护电机常见故障的诊断与维修第七章:变压器的基本原理与应用7.1 变压器的工作原理变压器的构造与分类变压器的工作原理和性能指标7.2 变压器的选用与安装变压器容量的选择与计算变压器的安装位置与布线要求7.3 变压器的维护与故障处理变压器的运行监测与维护变压器常见故障的诊断与维修第八章:电力拖动控制系统8.1 电力拖动的基本原理电动机的工作原理与分类电力拖动的系统组成8.2 常用电力拖动控制电路启动、停止、调速控制电路的设计与实现电力拖动控制设备的选用与安装8.3 电力拖动系统的故障处理与调试电力拖动系统的运行监测与维护电力拖动系统的故障诊断与维修第九章:PLC可编程逻辑控制器9.1 PLC的基本原理与组成PLC的工作原理和功能特点PLC的硬件组成和软件编程9.2 PLC的应用与编程PLC控制电路的设计与实现PLC编程软件的使用与维护9.3 PLC系统的故障排除与调试PLC系统的运行监测与维护PLC系统故障的诊断与维修方法第十章:电气控制与自动化10.1 电气控制系统的基本概念电气控制系统的组成与分类电气控制系统的技术要求10.2 电气控制设备的选择与安装控制变压器、接触器、继电器的选用控制电路的布线与接线方法10.3 电气控制系统的故障处理与维护电气控制系统的运行监测与维护电气控制系统故障的诊断与维修方法第十一章:电缆线路的敷设与维护11.1 电缆的类型与性能电缆的构造、分类及应用场景电缆的选用原则与敷设要求11.2 电缆线路的敷设方法直埋、架空、隧道、穿管敷设工艺电缆线路敷设的安全注意事项11.3 电缆线路的维护与故障处理电缆线路的定期检查与维护电缆线路故障的诊断与维修方法第十二章:电力线路的运行与检修12.1 电力线路的运行管理电力线路运行的安全规程电力线路运行的监测与故障处理12.2 电力线路的检修方法电力线路的检修程序与技术要求电力线路常见故障的检修方法12.3 电力线路的故障预防与应急处理电力线路故障的预防措施电力线路故障的应急处理方法第十三章:防雷与接地技术13.1 防雷原理与设备雷电的产生与危害防雷设备的选用与安装13.2 接地技术接地系统的分类与设计原则接地装置的施工与验收13.3 防雷与接地系统的维护与管理防雷与接地系统的定期检查与维护防雷与接地系统故障的处理方法第十四章:电工测量技术14.1 电工测量仪器与仪表电工测量仪器仪表的分类与选用电工测量仪器仪表的使用与维护14.2 电压、电流、电阻的测量直接测量与间接测量方法测量误差分析与处理14.3 电力参数的测量与分析有功功率、无功功率、功率因数的测量电网运行状态的监测与分析第十五章:电工安全技术15.1 电工安全常识电工操作的安全规程与要求电工安全用具的使用与维护15.2 触电急救与防护触电事故的原因与预防触电急救的方法与步骤15.3 电气火灾的预防与扑救电气火灾的原因与危害电气火灾的预防措施与扑救方法重点和难点解析重点:电工基础知识、电工工具与设备的使用、照明电路的设计与施工、配电设备与维护、电机的基础知识与维护、变压器的基本原理与应用、电力拖动控制系统、PLC可编程逻辑控制器、电气控制与自动化、电缆线路的敷设与维护、电力线路的运行与检修、防雷与接地技术、电工测量技术、电工安全技术。
课题一:两地按钮及接触器双重联锁正反转控制线路1、电路原理图QSKM 1KM 2KM 1KM 2FU1FU2FR KM 2KM 1KM 2KM 1SB1SB3SB2U12V12W12U13V13W1312PEU11V11W11L1L2L33FRM3UVW~两地双重联锁控制线路3456789101112SB3SB4SB5SB6SB4SB5SB62、工作原理正转起动:(合上QS )KM1主触头闭合,接通电源,电机正转起动行。
按下SB3或SB4 KM1线圈得电 KM1常开触头闭合,自锁。
KM1常闭触头打开,互锁。
正转 反转:主触头打开,电机停止。
按下SB5或SB6 SB5/6常闭打开 KM1线圈失电 KM1常开触头打开。
KM1常闭触头闭合SB5/6 常开闭合KM2 主触头闭合,接通电源,电机反转。
KM2线圈得电 KM2 常开触头闭合,自锁。
KM2 常闭触头打开,互锁。
反转起动及反转切换到正转原理同上。
该线路可以实现正反转的直接转换。
联锁概念:该电路中,由SB3或SB4的常开、SB5和SB6的常闭、KM2常闭和KM1线圈组成正转控制电路,相对应的由SB5或SB6常开、SB3和SB4的常闭、KM1常闭和KM2线圈组成反转控制电路;SB3、SB4和SB5、SB6的常开和常闭触头按一定顺序分别连接在不同的控制电路中,使接通一条电路时必先断开另一条电路,从而保证两条支路不能同时得电,避免了两个接触器同时得电造成短路。
这种现象称为按钮联锁(互锁),也叫机械联锁。
电路中还有KM1的常闭触头串接在KM2线圈回路,KM2常闭触头串接在KM1线圈回路,这样,当一个线圈得电时,其常闭触头必断开另一个线圈回路,使之不得电,从而保证两个线圈不能同时得电。
这种现象称为触头联锁(互锁),也叫电气联锁。
一般地,正反转控制电路通常同时使用以上两种联锁,称为双重联锁正反转电路。
3、实习步骤同前,通电步骤及电路状况如下4、电器元件,见下表所示5、注意事项⑴电源进线接在螺旋式熔断器底座的中心端上,出线接在螺纹外壳上;⑵主电路与控制电路引出到端子上的连接线必须分开集中在一块;⑶与按钮相接的导线必须经端子板连接;⑷通电试验时,QS的操作必须迅速;⑸QS必须正装,不得反装及横向安装。
