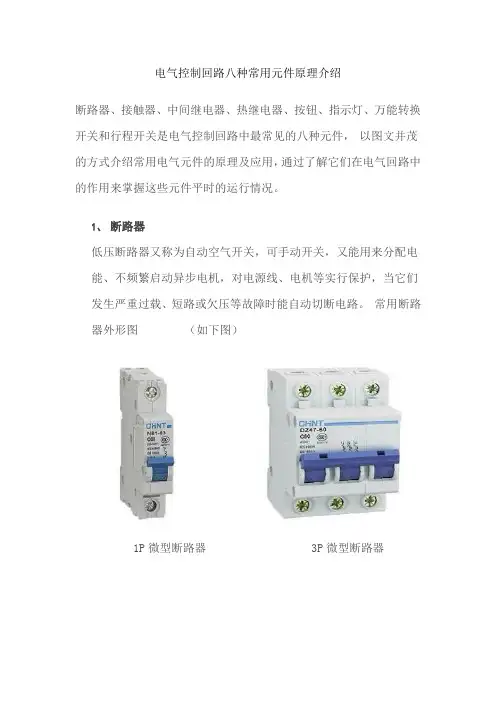

电气控制回路八种常用元件原理介绍断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
常用断路器外形图（如下图）1P微型断路器 3P微型断路器塑壳断路器断路器文字符号为：QF断路器图形符号为：单极断路器图形符号三极断路器图形符号2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。
常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
常用接触器外形图片接触器文字符号为：KM接触器图形符号表示为：接触器线圈图形符号: 接触器主触头图形符号 :接触器辅助常开触头图形符号接触器辅助常闭触头图形符号3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号： ---------------------------------热继电器元件热继电器常开热继电器常闭图形符号触头图形符号触头图形符号最常见的热继电器图片：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

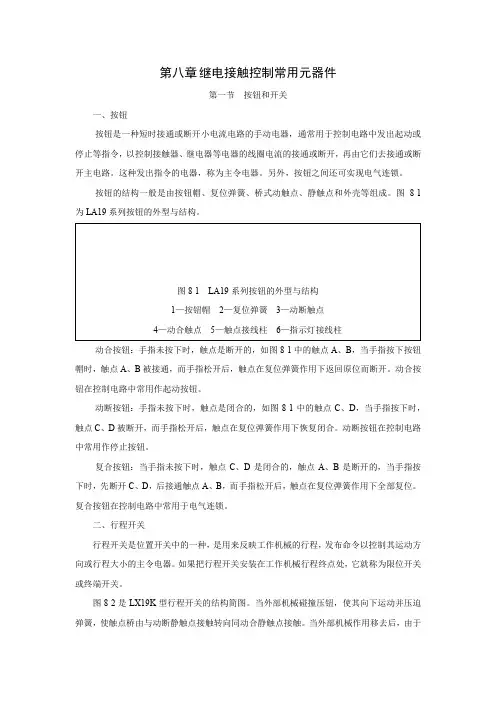

第八章继电接触控制常用元器件第一节按钮和开关一、按钮按钮是一种短时接通或断开小电流电路的手动电器，通常用于控制电路中发出起动或停止等指令，以控制接触器、继电器等电器的线圈电流的接通或断开，再由它们去接通或断开主电路。
这种发出指令的电器，称为主令电器。
另外，按钮之间还可实现电气连锁。
按钮的结构一般是由按钮帽、复位弹簧、桥式动触点、静触点和外壳等组成。
图8-1为LA19系列按钮的外型与结构。
动合按钮：手指未按下时，触点是断开的，如图8-1中的触点A、B，当手指按下按钮帽时，触点A、B被接通，而手指松开后，触点在复位弹簧作用下返回原位而断开。
动合按钮在控制电路中常用作起动按钮。
动断按钮：手指未按下时，触点是闭合的，如图8-1中的触点C、D，当手指按下时，触点C、D被断开，而手指松开后，触点在复位弹簧作用下恢复闭合。
动断按钮在控制电路中常用作停止按钮。
复合按钮：当手指未按下时，触点C、D是闭合的，触点A、B是断开的，当手指按下时，先断开C、D，后接通触点A、B，而手指松开后，触点在复位弹簧作用下全部复位。
复合按钮在控制电路中常用于电气连锁。
二、行程开关行程开关是位置开关中的一种，是用来反映工作机械的行程，发布命令以控制其运动方向或行程大小的主令电器。
如果把行程开关安装在工作机械行程终点处，它就称为限位开关或终端开关。
图8-2是LX19K型行程开关的结构简图。
当外部机械碰撞压钮，使其向下运动并压迫弹簧，使触点桥由与动断静触点接触转向同动合静触点接触。
当外部机械作用移去后，由于弹簧的反作用，触点桥恢复原位。
以LX19K型为基础，增设不同的滚轮和转动件，就可派生出其它的结构形式。
根据结构不同分为自动复位式和非自动复位式两种。
LX19系列行程开关基本技术数据如表8-1所示。
表8-1 LX19系列行程开关基本技术数据第二节交流接触器接触器是在按钮或继电器的控制下，运用电磁铁的吸引力使动、静触点闭合或断开的控制电器，主要用来频繁地接通或分断交、直流电路以及远距离控制电器。

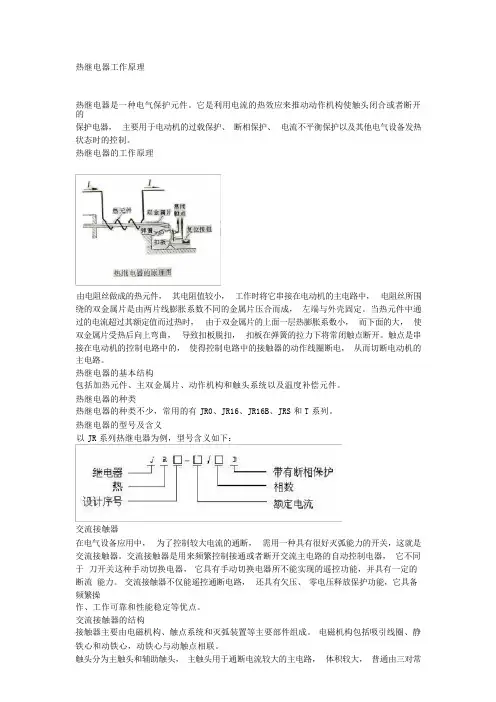

热继电器工作原理热继电器是一种电气保护元件。
它是利用电流的热效应来推动动作机构使触头闭合或者断开的保护电器，主要用于电动机的过载保护、断相保护、电流不平衡保护以及其他电气设备发热状态时的控制。
热继电器的工作原理由电阻丝做成的热元件，其电阻值较小，工作时将它串接在电动机的主电路中，电阻丝所围绕的双金属片是由两片线膨胀系数不同的金属片压合而成，左端与外壳固定。
当热元件中通过的电流超过其额定值而过热时，由于双金属片的上面一层热膨胀系数小，而下面的大，使双金属片受热后向上弯曲，导致扣板脱扣，扣板在弹簧的拉力下将常闭触点断开。
触点是串接在电动机的控制电路中的，使得控制电路中的接触器的动作线圈断电，从而切断电动机的主电路。
热继电器的基本结构包括加热元件、主双金属片、动作机构和触头系统以及温度补偿元件。
热继电器的种类热继电器的种类不少，常用的有JR0、JR16、JR16B、JRS 和T 系列。
热继电器的型号及含义以JR 系列热继电器为例，型号含义如下：交流接触器在电气设备应用中，为了控制较大电流的通断，需用一种具有很好灭弧能力的开关，这就是交流接触器。
交流接触器是用来频繁控制接通或者断开交流主电路的自动控制电器，它不同于刀开关这种手动切换电器，它具有手动切换电器所不能实现的遥控功能，并具有一定的断流能力。
交流接触器不仅能遥控通断电路，还具有欠压、零电压释放保护功能，它具备频繁操作、工作可靠和性能稳定等优点。
交流接触器的结构接触器主要由电磁机构、触点系统和灭弧装置等主要部件组成。
电磁机构包括吸引线圈、静铁心和动铁心，动铁心与动触点相联。
触头分为主触头和辅助触头，主触头用于通断电流较大的主电路，体积较大，普通由三对常开触头组成；辅助触头用于通断电流较小的控制电路，体积较小，普通由两对常开触头和两对常闭触头组成。
所谓触头的常开和常闭，是指接触器未通电动作前触头的原始状态。
交流接触器的型号及含义以CJ 系列接触器为例，型号含义如下：交流接触器的工作原理当吸引线圈两端施加额定电压时，产生电磁力，将动铁心(上铁心)吸下，动铁心带动动触点一起下移，使动合触点闭合接通电路，动断触点断开切断电路，当吸引线圈断电时，铁心失去电磁力，动铁心在复位弹簧的作用下复位，触点系统恢复常态。

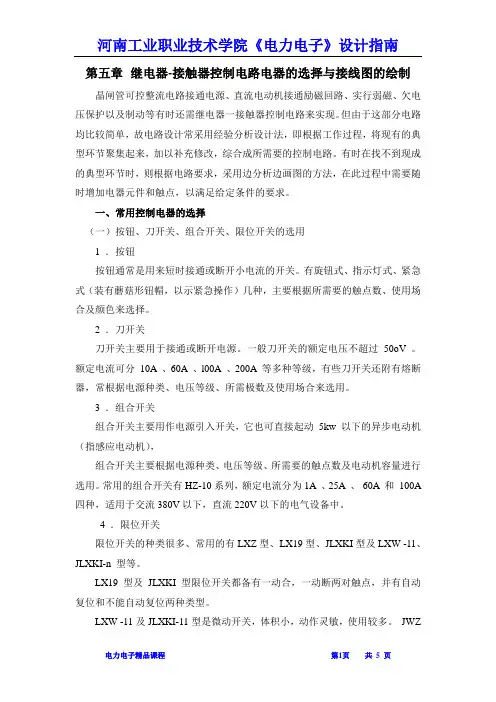

第五章继电器-接触器控制电路电器的选择与接线图的绘制晶闸管可控整流电路接通电源、直流电动机接通励磁回路、实行弱磁、欠电压保护以及制动等有时还需继电器一接触器控制电路来实现。
但由于这部分电路均比较简单，故电路设计常采用经验分析设计法，即根据工作过程，将现有的典型环节聚集起来，加以补充修改，综合成所需要的控制电路。
有时在找不到现成的典型环节时，则根据电路要求，采用边分析边画图的方法，在此过程中需要随时增加电器元件和触点，以满足给定条件的要求。
一、常用控制电器的选择（一）按钮、刀开关、组合开关、限位开关的选用1 ．按钮按钮通常是用来短时接通或断开小电流的开关。
有旋钮式、指示灯式、紧急式（装有蘑菇形钮帽，以示紧急操作）几种，主要根据所需要的触点数、使用场合及颜色来选择。
2 ．刀开关刀开关主要用于接通或断开电源。
一般刀开关的额定电压不超过50oV 。
额定电流可分10A 、60A 、l00A 、200A 等多种等级，有些刀开关还附有熔断器，常根据电源种类、电压等级、所需极数及使用场合来选用。
3 ．组合开关组合开关主要用作电源引入开关，它也可直接起动5kw 以下的异步电动机（指感应电动机），组合开关主要根据电源种类、电压等级、所需要的触点数及电动机容量进行选用。
常用的组合开关有HZ-10系列，额定电流分为1A 、25A 、60A 和100A 四种，适用于交流380V以下，直流220V以下的电气设备中。
4 ．限位开关限位开关的种类很多、常用的有LXZ型、LX19型、JLXKI型及LXW -11、JLXKI-n 型等。
LX19 型及JLXKI型限位开关都备有一动合，一动断两对触点，并有自动复位和不能自动复位两种类型。
LXW -11及JLXKI-11型是微动开关，体积小，动作灵敏，使用较多。
JWZ型组合行程开关，最多可具有五个动合和五个动断触点。
设计时主要根据机械位置对开关型式的要求以及对触点数目的要求选择。
（一）交流接触器的技术数据及选择接触器分交流和直流两种，其主要技术数据有：①电源种类：交流或直流。
