汽车刮水系统电路原理及常见故障检修思路汽车刮水系统是指防雨雪时，挡风玻璃的水清洗系统。
它是驾驶员驾驶安全的一个非常重要的部分。
刮水系统是由刮水器、水泵、刮风线圈、刮风间隙调节器等组成，而这些设备的正常工作，则需要汽车发电电路的支持。
下面就让我们来了解一下汽车刮水系统的电路原理及常见故障检修思路。
一、汽车刮水系统的电路原理汽车刮水系统的电路原理是由车辆电瓶直流电源、操作开关、刮水器正向和反向开关、刮水器、刮水器电动马达和刮水泵组成。
其中开关、电机驱动器和电动机都与车辆电瓶的电压有关。
汽车刮水系统通过驾驶员在起、停车时选择动作指令，将开关信号传递到刮水器电动马达。
刮水器电动马达通过换向器将电源的正负极反向以达到正反转的目的。
刮水泵作为刮水系统的核心部件之一，其驱动力来自电机电源。
二、汽车刮水系统的常见故障检修方法1. 刮水器失灵原因：驾驶员未及时更换使用时间长的刮水器，从而使刮水器失灵。
检修方法：检查刮水器是否扎在刮水器的磁铁上，若发现摆动幅度小，建议更换刮水器。
2. 刮水器抖动或持续停滞原因：这种情况一般是由于刮水器电机输入电压不足或刮水器刮拭间隙不正确，导致刮水器抖动或持续停滞。
检修方法：检查电机输入电压是否稳定，检测电机内阻是否偏大，对刮水器的拭擦间隙进行调整。
3. 刮水泵失灵原因：刮水泵电机失灵，刮水泵的继电器切换失效，管路堵塞等原因导致刮水泵达不到要求的工作效果。
检修方法：首先检查刮水泵电机输电电压是否达到要求，查看是否能驱动电动机正常轮动，同时检查继电器状态。
若继电器工作正常，则按照水泵工作原理查找管路是否堵塞。
总的来说，汽车刮水系统的电路原理和故障检修方法关系到汽车行驶安全，因此在保持这些设备正常工作的同时，也要将检修方法纳入重要的考虑因素之中。
4. 刮水器喷水功能失效原因：这种情况一般是由于刮水泵马达失灵，刮水泵异常没有喷水，管路堵塞等原因导致。
检修方法：首先检查刮水泵电压是否达到要求，查看是否能驱动电动机正常工作。

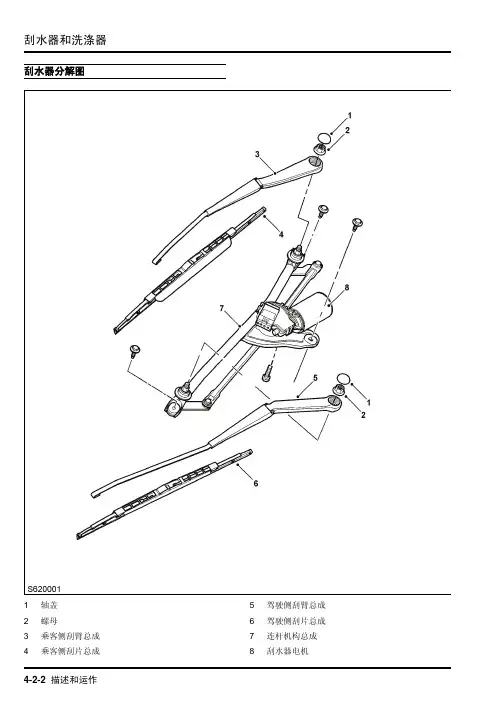

刮水器分解图
1轴盖
2螺母
3乘客侧刮臂总成4乘客侧刮片总成5驾驶侧刮臂总成6驾驶侧刮片总成7连杆机构总成8
刮水器电机
洗涤器分解图
1弯管接头
2前风窗洗涤喷嘴
3前风窗洗涤软管I
4前风窗洗涤软管接头5前风窗洗涤壶加注口盖6前风窗洗涤壶颈
7洗涤壶
8前照灯洗涤软管接头9前照灯洗涤软管I
10前照灯洗涤喷嘴11前照灯洗涤软管II 12前照灯洗涤软管III 13密封环
14前照灯洗涤泵总成15密封环
16前风窗洗涤泵总成17前风窗洗涤软管II 18直管接头
19前风窗洗涤软管III 20液位传感器
刮水器及洗涤器控制图
A=硬线；B=K总线；C=诊断总线
1刮水器电机
2刮水器电机连接器
3刮水／洗涤拨杆开关4前风窗洗涤泵
5车身控制单元(BCU) 6组合仪表
7诊断连接器
8点火开关
9灯光控制模块(LSM) 10前照灯洗涤泵电器R411前照灯洗涤泵保险丝44 (30A) 12前风窗洗涤泵保险丝4 (30A) 13乘客舱保险丝盒
14前照灯洗涤泵
15刮水器保险丝17 (5A)
16刮水器低速继电器R3
17刮水器高速继电器R1
18发动机舱保险丝盒
19雨量传感器（如安装）。
目录如何使用电路图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1电路图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3电源分配-发动机舱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3电源分配-发动机舱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4电源分配-乘客舱. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5电源分配-乘客舱. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6电源分配-乘客舱. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 ABS/DSC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8空调-自动空调控制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9空调-电子空调控制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10音响系统-CD/收音机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11音响系统-导航. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12总线系统及诊断插座-中速CAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13总线系统及诊断插座-高速CAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14总线系统及诊断插座-LIN总线. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15总线系统及诊断插座-K总线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16接地分配. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17接地分配. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18发动机管理-无涡轮增压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19发动机管理-无涡轮增压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20发动机管理-涡轮增压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21发动机管理-涡轮增压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22外饰灯-前 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23外饰灯-后 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24燃油泵. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25喇叭 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26组合仪表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27内部照明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28内部照明灯. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29后视镜. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30驻车距离控制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31座椅 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32目录起动和充电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33电动天窗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34辅助约束系统. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35自动变速箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36整车安全 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37整车安全 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38电动窗-前. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39电动窗-后. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40简单非-键式电动窗-副驾乘客与后乘客. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41洗涤/雨刮. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42如何使用电路图本文件中的所有信息应当与连接器分册一起使用。

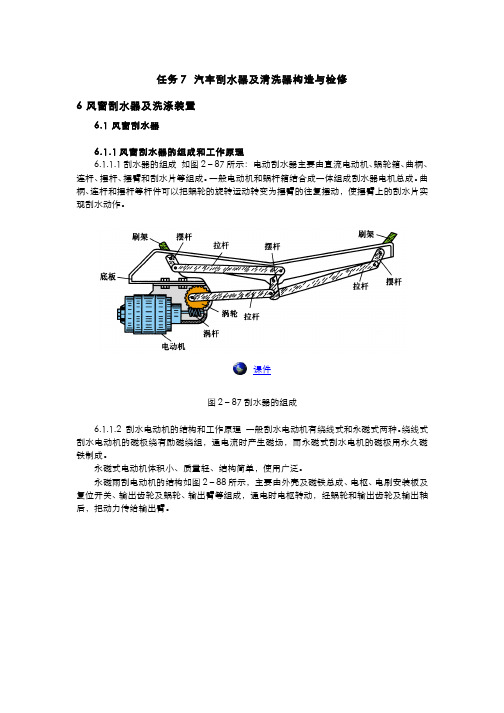

任务7 汽车刮水器及清洗器构造与检修6 风窗刮水器及洗涤装置6.1 风窗刮水器6.1.1风窗刮水器的组成和工作原理6.1.1.1 刮水器的组成 如图2－87所示：电动刮水器主要由直流电动机、蜗轮箱、曲柄、连杆、摆杆、摆臂和刮水片等组成。
一般电动机和蜗杆箱结合成一体组成刮水器电机总成。
曲柄、连杆和摆杆等杆件可以把蜗轮的旋转运动转变为摆臂的往复摆动，使摆臂上的刮水片实现刮水动作。
课件图2－87 刮水器的组成6.1.1.2 刮水电动机的结构和工作原理 一般刮水电动机有绕线式和永磁式两种。
绕线式刮水电动机的磁极绕有励磁绕组，通电流时产生磁场，而永磁式刮水电机的磁极用永久磁铁制成。
永磁式电动机体积小、质量轻、结构简单，使用广泛。
永磁雨刮电动机的结构如图2－88所示，主要由外壳及磁铁总成、电枢、电刷安装板及复位开关、输出齿轮及蜗轮、输出臂等组成，通电时电枢转动，经蜗轮和输出齿轮及输出轴后，把动力传给输出臂。
图2－88永磁式雨刮电动机的结构为了满足实际的使用需要，雨刮电动机有低速刮水和高速刮水两个档位，且在任意时刻刮水结束后刮水片应能自动回到挡风玻璃最下端。
下面分别就这两个问题进行讨论。
（1）绕线式刮水电动机的变速原理 绕线式刮水电动机可通过改变磁场强度来实现变速，改变磁场强度的方法可以通过改变励磁电路中电流的大小来实现。
实际使用的绕线刮水器的开关控制励磁电路中电阻的大小来变化其转速，此处不进行理论分析。
（2）永磁式刮水电动机的变速原理 永磁式刮水电动机是利用三个电刷来改变正、负电刷之间串联线圈的个数实现变速的，如图2－89所示。
其原理是：刮水电动机工作时，在电枢内同时产生反电势，其方向与电枢电流的方向相反。
如要使电枢旋转，外加电压必须克服反电势的作用。
当电动机转速升高时，反电势增高，只有当外加电压等于反电势时，电枢的转速才能稳定。
a)低速旋转； （b）高速旋转； （C）电刷的布置图2－89 永磁式刮水电动机的变速原理三刷永磁式刮水电动机工作时，电枢绕组产生的反电势的方向如图3中箭头所示。
