ROEWE 550 线路图中英语说明1.电源分配发动机舱ACG 交流发电机COOLING FAN 冷却风扇BODY CONTROLLER 车身控制ENG MANAGEMENT 发动机管理系统HEATER BLOWER MOTOR 鼓风机BLOWER COIL CONTROL 鼓风机继电器控制AIR CON-CLUTCH 压缩机离合器EMS ECU 发动机控制模块PURGE VALVE, CRANK SENSOR 炭罐通风控制电磁阀，曲轴位置传感器OXYGEN SENSOR (POST) 氧传感器EGR, AIR MASS 废气再循环，空气质量COOLING FAN RELAY BOX 冷却风扇继电器盒GEARBOX SHIFT SOLENOID 换挡锁止电磁阀2.电源分配发动机舱IGNITION COILS SUPPRESOR 点火线圈供电INJECTORS ALT SENSOR 喷油嘴供电CAN SENSOR, OXYGEON SENSOR(PRE)凸轮轴位置传感器，后氧传感器RH FRONT FOG LAMP 右前雾灯LH FRONT FOG LAMP 左前雾灯FRONT FOG RELAY COIL 前雾灯继电器线圈EARTH 接地WIPER SENSOR 雨刮控制WIPER MOTOR FAST 雨刮马达高速WIPER MOTOR SLOW 雨刮马达低速WIPER FAST , SLOW SWITCH 雨刮高低速切换3.电源分配乘客舱START STOP SWITCH GREEN LEDS 点火开关绿色指示灯START STOP SWITCH RED LEDS 点火开关红色指示灯IMMO-CLK 发动机防盗-时钟IMMO-DATA 发动机防盗-数据STARTER RELAY COIL CONTROL 起动继电器线圈控制AUXILIARY SW 附件位置开关IGNITION SW 点火位置开关CRANK SW 起动位置开关STARTER MOTOR RELAY COIL CTRL 起动马达继电器控制REAR WIN PWR SUPPLY RH 后右车窗电源STARTER STOP SWITCH PWR 点火开关电源INERTIA SWITCH PWR 惯性开关电源DIAGNOSTIC SOCKET 诊断座STEERING ANGLE SENSOR 方向盘转角传感器FR WIN PWR SUPPLY RH 前右车窗电源ICE HEAD UNIT PWR SUPPLY 音响主机电源提供ACC COMPONENTS PWR 附件电源REAR WIN PWR SUPPLY LH 左后车窗电源HCU ECU PWR SUPPLR 空调控制面板电源HAZARD POWER 危险警告灯电源MLS, DDSP. MIRRORS 灯光主开关DDSP 后视镜LOADSPACE AUX POWER SOCKET 后箱附件电源插座SUNROOF PWR SUPPLY 天窗电源提供PASSENGER SEAT MOTOR PWR 乘客座椅电源提供TRIP COMPUTER 旅程电脑GND 接地ABS ,GEARBOX ECU BATT ABS 变速箱电脑电源4. 电源分配乘客舱BRAKE/CLUTCH SW FEED,REVERSE SW 制动开关、倒车灯开关HEVAC IGN FEED 空调点火电源AIRBAG ECU 气囊电脑SUNROOF IGNITION FEED 天窗点火电源IGN FEEDS 点火电源STRI ANG SENSOR 方向盘转角传感器YAW SENSOR IGN 偏航传感器MIRROR HEATERS 后视镜加热HRW 后窗加热CIGAR LIGHTER POWER 点烟器电源ESCLVANITY/MAP LAMPS 化妆镜、阅读灯GLOVE BOX LAMPS 手套箱灯ELECTROCHROMATIC MIRROR 电化学可变后视镜RAIN SENSOR POWER 雨量传感器PDC ECUSTEERING WHEEL SWITCHES 转向开关INST PACK PWR SUPPLY 仪表电源提供5电源分配乘客舱REVERSE SWITCH 倒车灯开关FR FOG RELAY COIL CTRL 前雾灯继电器控制FR WIN PWR SUPPLY LH 左前窗电源提供DIPPED BEAM LAMP RH 右近光灯DIPPED BEAM LAMP LH 左近光灯REAR FOG LAMPS 后雾灯REVERSE LAMP LH 左倒车灯REVERSE LAMP RH 右倒车灯CHMSL 中央高位制动灯LH BRAKE LAMP 左制动灯RH BRAKE LAMP 右制动灯DI LAMP:FR LH 左前转向灯DI LAMP:SIDE LH 左边转向灯DI LAMP:REAR LH 左后转向灯LOAD SPACE LAMP 后备箱灯MAIN/MAP LAMPS 主阅读灯POSITION LAMPS:FR LH 左前位置灯POSITION LAMPS:REAR LH 左后位置灯POSITION LAMPS:FR RH 右前位置灯POSITION LAMPS:REAR RH 右后位置灯DI LAMP :FR RH 右前转向灯DI LAMP :SIDE RH 右边转向灯DI LAMP :REAR RH 右后转向灯FACIA ILLUM 3(BODY) 车身面板照明FACIA ILLUM 3(ROOF) 车顶面板照明FACIA ILLUM 3(FACIA) 面板照明MAIN BEAM-LH 左远光灯MAIN BEAM-RH 右远光灯MAIN BEAM SELECT/FLASH 远光、闪光选择开关INTERIOR LAMP SWITCH 内部灯开关6防抱死制动系统、动态稳定控制系统RSO 车速信号输出WS-LF 左前轮速WS-RF 右前轮速WS-LR 左后轮速WS-RR 右后轮速MAIN-CAN-H 高速CAN 高MAIN-CAN-L 高速CAN 低PRIV-CAN 区域CANBR PAD SW FR 右前制动片磨损开关BR PAD SW RR左后制动片磨损开关BR FLUID SW 制动液液位开关7. 自动控制空调BLOWER RELAY 鼓风机继电器BLOWER F/BACK 鼓风机反馈信号BLOWER CTRL 鼓风机控制SOLAR SENSOR LEFT 左阳光传感器SOLAR SENSOR RIGHT 右阳光传感器SENSOR 5V 5V电源DIST METER INPUT 出风模式马达位置信号SERVO FACE 面部出风SERVO DEFROST 除霜出风SENSORS GND 传感器接地LH AIRMAX INPUT 左混合风门位置信号LH AIRMAX COOL 左混合风门冷LH AIRMAX HOT 左混合风门热RH AIRMAX INPUT 右混合风门位置信号RH AIRMAX COOL 右混合风门冷RH AIRMAX HOT 右混合风门热HEATER COOLANT TEMP 暖水箱温度传感器EVAP TEMP SENSOR 蒸发器温度传感器RECIRC 内循环REFRESH 外循环BATTERY 电瓶电源19. 发动机管理系统涡轮增压TMAP1-SGN 进气歧管压力传感器1信号TIA 进气温度传感器信号TMAP1-GND 进气歧管压力传感器信号接地VA1-TMAP1/PWR STEER 进气歧管压力传感器与动力转向压力传感器信号电源PWR-STEER-PRES 动力转向压力传感器信号PWR-STEER-PRES-GND 动力转向压力传感器接地VA2-TMAP2 进气歧管压力传感器2信号电源TMAP2-SGN 进气歧管压力传感器2信号TMAP2-GND 进气歧管压力传感器接地CRANK-SGN 曲轴位置传感器信号CRANK-GND 曲轴位置传感器接地INJ-CYL4 4缸喷油嘴AC-RELAY 空调继电器TURBO-BOOST 涡轮增压控制电磁阀PC 炭罐控制电磁阀ETC-FB1 节气门位置传感器1信号VA2-ETC-FB1-2节气门位置传感器信号电源ETC-FB2 节气门位置传感器2信号ETC-FB1-2-GND 节气门位置传感器接地ETC-NEG 节气门马达负极ETC-POS 节气门马达正极AC-PRES-VA1 制冷剂压力传感器信号电源AC-PRES-SGN 制冷剂压力传感器信号AC-PRES-GND 制冷剂压力传感器接地CAM1-SGN 凸轮轴位置传感器信号CAM1-GND 凸轮轴位置传感器接地20. 发动机管理系统涡轮增压FAN1-RELAY 风扇继电器1FAN2-RELAY 风扇继电器2BRAKE-SW1-SAFETY 制动开关安全信号BRAKE-SW2-MAIN 制动开关主信号MAIN RELAY 主继电器FUEL-PUMP-RELAY 油泵继电器ALT-LOAD 发电机负荷信号VA2-PVS1 加速踏板位置传感器1电源PVS1 加速踏板位置传感器1信号PVS1-GND 加速踏板位置传感器1接地VA1-PVS2 加速踏板位置传感器2电源PVS2 加速踏板位置传感器2信号CLUTCH-SW1 离合器开关TCO-GND 发动机冷却液温度传感器接地TCO 发动机冷却液温度传感器信号SO2-DOWN-SENS-GND 后加热氧传感器接地SO2-DOWN-SENS-1 后加热氧传感器信号SO2-DOWN-HEAT 后加热氧传感器加热KNOCK/O2-SENS-SHIELD 爆震传感器和氧传感器信号屏蔽KNOCK-GND 爆震传感器接地KNOCK 爆震传感器信号SO2-UP-SENS-GND 前加热氧传感器接地SO2-UP-SENS-1 前加热氧传感器信号SO2-UP-HEAT 前加热氧传感器加热ENGINE OIL PRESS LOW SW 发动机机油压力开关ENGINE COOLNT LEVEL LOW SW 发动机冷却液液位开关21. 外饰灯REAR FOGS 后雾灯FRONT FOGS 前雾灯SIDE LIGHTS 位置灯DIPPED BEAM 近光灯HEADLAMP 大灯DI 转向灯TRIP 旅程电脑FLASH 闪光MAIN 远光LEFT 左RIGHT 右TRIP COMPUTER 旅程电脑DIPPED BEAM 近光灯MAIN BEAM 远光灯SIDE LIGHTS 位置灯22.外饰灯LAMP-BRAKE 制动灯LAMP-TAIL 尾灯LAMP-DIRECTION INDICATOR/HAZARD WARMING-REAR后转向灯后危险警告灯LAMP-REVERSE 倒车灯23.24.25 油泵、喇叭、组合仪表FUEL PUMP RELAY COIL FEED 燃油泵继电器线圈供电FUEL PUMP RELAY CONTROL 燃油泵继电器控制FUEL PUMP FEED 燃油泵供电HORN 喇叭HORN SWITCH 喇叭开关FUEL SENDER 燃油液位传感器IMMOBILISATION MODULE 防盗模块27．内部照明灯Switch-Interior lamp—Front 前车内灯开关Lamp-Interior-Front 前车内灯Lamp-Map 阅读灯Switch-Map lamp 阅读灯开关Switch-Interior lamp—Rear 后车内灯开关Lamp-Interior-Rear 后车内灯29 停车距离控制Ignition 点火电源Signal-GND 信号接地PDC Sensor RH Rear Outer 右后外面传感器PDC Sensor RH Rear Inner 右后内侧传感器PDC Sensor LH Rear Inner 左后内侧传感器PDC Sensor LH Rear Outer 左后外面传感器30 座椅BATT 电瓶电源RWD 往后FWD 向前Fore/Aft 前、后Recline 倾斜Up/Down 上升、下降DRIVERS SEAT BELT WARNING SW 安全带警告开关31 起动和充电STARTER RELAY COIL 起动继电器线圈STARTER MOTOR RELAY COIL CTRL起动继电器线圈控制STARTER 起动马达LINK TO ENGINE HARNESS 连接到发动机线索LINK TO MAIN HARNESS 连接到主线索ROAD SPEED 车速LOCK PWR 锁止电源FEEDBACK 反馈LOCK GND 锁止接地33 辅助约束系统DRIVER AIRBAG 驾驶员侧安全气囊DRIVER P/TENSIONER 驾驶员侧安全带预紧器PASS AIRBAG 乘客侧安全气囊PASS P/TENSIONER 乘客侧安全带预紧器DRIVER HEAD AIRBAG 驾驶员侧气帘PASS HEAD AIRBAG 乘客侧气帘DRIVER SIDE AIRBAG 驾驶员侧气囊PASS SIDE AIRBAG 乘客侧气囊DSI-CH 侧碰撞传感器信号DSI-GND 侧碰撞传感器接地34 自动变速箱Inhibit 抑制开关Reverse 倒车开关SHIFT LOCK SOLENOID 换挡锁止电磁阀REV SENSOR 输入轴速度传感器SPEED SENSOR输出轴速度传感器OIL TEMP SENSOR 变速箱油温传感器信号OIL TEMP SENSOR GND 变速箱油温传感器接地SHIFT SOLENOID 换挡电磁阀LOCK-UP SOLENOID 锁止离合器电磁阀控制LOCK-UP SOLENOID GND 锁止离合器电磁阀接地LINE PRESS SOLENOID 管路油压控制电磁阀控制LINE PRESS SOLENOID GND 管路油压控制电磁阀接地CLUTCH PRESS SOLENOID 离合器压力电磁阀控制CLUTCH PRESS SOLENOID GND 离合器压力电磁阀接地35 36 安全系统LOCK/UNLOCK 上锁、解锁BONNET 发动机盖BONNET OPEN FEED 发动机盖开关电源COMMON LOCK RELAY 共用锁止继电器DOOR OPEN SW-FR RH 右前门开关DRIVERS LOCK RELAY 驾驶员门锁止继电器DOOR OPEN SW-FR LH 左前门开关KEY LOCK SW 驾驶员锁芯上锁开关KEY UNLOCK SW 驾驶员锁芯解锁开关DRIVERS COMMON RELAY驾驶员门共用继电器FUEL FLAP 油箱盖DOOR OPEN SW-RR RH右后门开关WAKE UP PWR SUPPLY 唤醒电源提供BOOT OPEN SWITCH 行李箱开关DOOR OPEN SW-RR LH左后门开关BOOT AJAR SW 行李箱微动开关LOAD SPACE RELEASE 行李箱释放开关37.38 电动车窗WIN LIFT PASS SW UP 乘客窗机上升开关WIN LIFT PASS SW DOWN乘客窗机下降开关ENABLE 激发信号WIN LIFT MOTOR-FR LH:UP CMD 左前窗机上升请求信号WIN LIFT MOTOR-FR LH:DOWN CMD左前窗机下降请求信号WIN LIFT MOTOR-FR RH:UP CMD右前窗机上升请求信号WIN LIFT MOTOR-FR RH:DOWN CMD右前窗机下降请求信号WIN LIFT RR LH SW UP左后窗机上升开关WIN LIFT RR LH SW DOWN 左后窗机下降开关WIN LIFT MOTOR-REAR LH:UP CMD 左后窗机上升请求信号WIN LIFT MOTOR-REAR LH:DOWN CMD左后窗机下降请求信号WIN LIFT RR RH SW UP 右后窗机上升开关WIN LIFT RR RH SW DOWN 右后窗机下降开关WIN LIFT MOTOR-REAR RR:UP CMD右后窗机上升请求信号WIN LIFT MOTOR-REAR RR:DOWN CMD 右后窗机下降请求信号40 雨刮系统FR WIPER ENABLE RELAY CTRL COIL 雨刮继电器1控制FR WIPER SPEED RELAY CTRL COIL雨刮继电器2控制WIPER PARK SW FR 雨刮复位开关WASHER FLUID LEVEL LOW 雨刮液位低WASHER PUMP 雨刮清洗泵WIPER SELECT SW 雨刮位置开关WIPER RELAY 雨刮继电器W/SCREEN WASH SELECT SW FR 雨刮清洗开关。

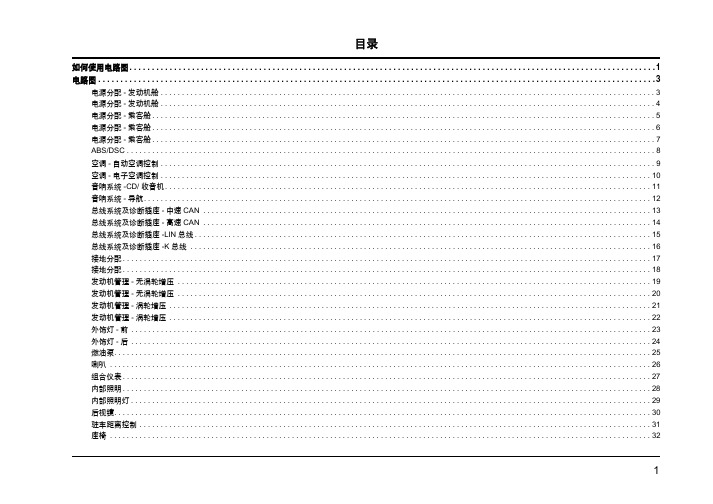

目录如何使用电路图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1电路图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3电源分配-发动机舱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3电源分配-发动机舱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4电源分配-乘客舱. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5电源分配-乘客舱. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6电源分配-乘客舱. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 ABS/DSC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8空调-自动空调控制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9空调-电子空调控制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10音响系统-CD/收音机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11音响系统-导航. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12总线系统及诊断插座-中速CAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13总线系统及诊断插座-高速CAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14总线系统及诊断插座-LIN总线. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15总线系统及诊断插座-K总线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16接地分配. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17接地分配. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18发动机管理-无涡轮增压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19发动机管理-无涡轮增压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20发动机管理-涡轮增压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21发动机管理-涡轮增压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22外饰灯-前 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23外饰灯-后 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24燃油泵. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25喇叭 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26组合仪表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27内部照明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28内部照明灯. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29后视镜. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30驻车距离控制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31座椅 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32目录起动和充电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33电动天窗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34辅助约束系统. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35自动变速箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36整车安全 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37整车安全 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38电动窗-前. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39电动窗-后. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40简单非-键式电动窗-副驾乘客与后乘客. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41洗涤/雨刮. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42如何使用电路图本文件中的所有信息应当与连接器分册一起使用。
图1 原厂电路图
先断开驾驶员侧玻璃升降器主开关DDSP和右前玻璃升降器开关，故障现象依旧。
断开升降器控制单元T291所有插头，结合原厂电路图测量升降器控制单元BY079-4号端子（KL30电源）和BY079-2号端子（右前玻璃升降器上升电源）电阻，测量结果无穷大，说明玻璃升降器控制单元T291内部无短路。
安装好玻璃升降器控制单元T291并测量T291控制信号，断开玻璃升降器控制单元T291的BY079-3号端子（右前玻璃升降器上升信号），玻璃升降器控制单元T291的BY079-2号端子没有电源
图2 故障点
故障排除：将破损线路从新整理，按要求接好破损线束，拆卸车身底部隔热板螺钉，按规范要求从新安装，维修好后操作右前玻璃升降器工作正常，车辆休眠后分时测量车辆静态电流为18 mA，属于正（上接第108页）
