一引起船体梁总纵弯曲的外力计算1 在船体总纵强度计算中，通常将船体理想化为一变断面的空心薄壁梁，简称船体梁。
船体梁在外力作用下沿其纵向铅垂面内所发生的弯曲，称为总纵弯曲。
船体梁抵抗总纵弯曲的能力，称为总纵强度。
2 船体总纵强度计算的传统方法：将船舶静置在波浪上，求船体梁横剖面上的剪力和弯曲力矩以及相应的应力，并将它与许用应力相比较以判断船体强度。
3 重力p(x)与浮力b(x)是引起船体梁总纵弯曲的主要外力。
载荷q(x)，剪力N(x)，弯矩M(x)。
4 中拱：船体梁中部向上拱起，首、尾两端向下垂。
中垂：船中部下垂，首、尾两端向上翘起。
5重量曲线：船舶在某一计算状态下，描述全船重量沿船长分布状况的曲线。
绘制重量曲线的方法：静力等效原则。
6 重量的分类：按变动情况来分，①不变重量，即空船重量，包括：船体结构、舾装设备、机电设备等各项固定重量。
②变动重量，即装载重量，包括货物、燃油、淡水、粮食、旅客、压载等各项可变重量。
按分布情况来分，①总体性重量，即沿船体梁全长分布的重量，通常包括：主体结构、油漆、锁具等各项重量。
②局部性重量，即沿船长某一区段分布的重量。
7 重量的分布原则：静力等效原则。
①保持重量的大小不变，这就是说要使近似分布曲线所围成的面积等于该项实际重量。
②保持重量重心的纵向坐标不变，即要使近似分布曲线所围的面积的形心纵坐标与该项重量的重心坐标相等。
③近似分布曲线的范围与该项重量的实际分布范围相同或大体相同。
8 浮力曲线：船舶在某一装载情况下，描述浮力沿船长分布状况的曲线19 载荷曲线：在某一计算状态下，描述引起船体梁总纵弯曲的载荷沿船长分布状况的曲线。
10 静水剪力、弯矩曲线：船体梁在静水中所受到的剪力和弯矩沿船长分布状况的曲线。
11 静波浪剪力和弯矩计算：船舶由静水进入波浪时，重量曲线p(x)并未改变，但水面线发生了变化，从而导致浮力的重新分布。
波浪下浮力曲线相对静水状态的浮力增量是引起静波浪剪力和弯矩的载荷。

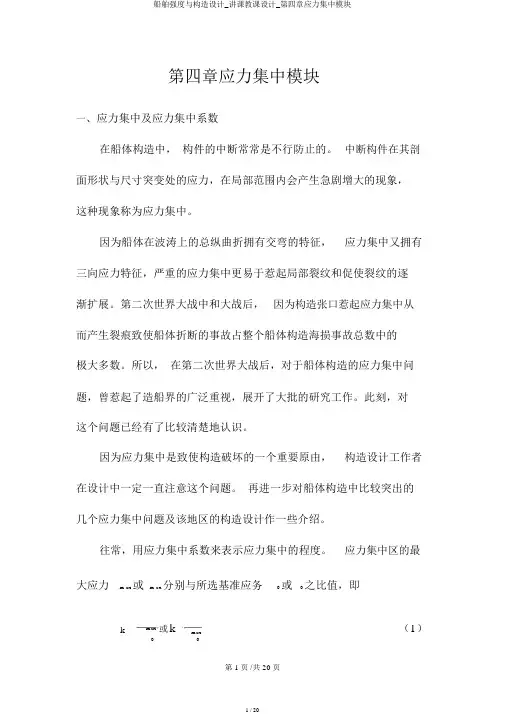

第四章应力集中模块一、应力集中及应力集中系数在船体构造中，构件的中断常常是不行防止的。
中断构件在其剖面形状与尺寸突变处的应力，在局部范围内会产生急剧增大的现象，这种现象称为应力集中。
因为船体在波涛上的总纵曲折拥有交弯的特征，应力集中又拥有三向应力特征，严重的应力集中更易于惹起局部裂纹和促使裂纹的逐渐扩展。
第二次世界大战中和大战后，因为构造张口惹起应力集中从而产生裂痕致使船体折断的事故占整个船体构造海损事故总数中的极大多数。
所以，在第二次世界大战后，对于船体构造的应力集中问题，曾惹起了造船界的广泛重视，展开了大批的研究工作。
此刻，对这个问题已经有了比较清楚地认识。
因为应力集中是致使构造破坏的一个重要原由，构造设计工作者在设计中一定一直注意这个问题。
再进一步对船体构造中比较突出的几个应力集中问题及该地区的构造设计作一些介绍。
往常，用应力集中系数来表示应力集中的程度。
应力集中区的最大应力m ax 或m ax 分别与所选基准应务0 或0 之比值，即k max 或k max（1）00称为应力集中系数。
基准应力不一样，应力集中系数也不一样。
所以，给定应力集中系数时，应指明基准应力的取法。
中断构件的应力变化规律以及应力集中系数的大小很大程度上决定于这些构件的形状。
当前，已经能够确立各样形状的中断构件的应力集中系数。
二、张口的应力集中及降低角隅处应力集中的举措在大型船舶上，强力甲板上的货舱口、机舱口等大张口，都严重地破坏了船体构造的连续性。
当船舶总纵曲折时，在甲板开吵嘴隅外的应力梯度急剧高升，惹起严重的应力集中，造成船体构造的单薄环节。
对于舱吵嘴隅处应力集中确实定，致使去除方角而采纳圆弧形角隅，并在角隅处采纳加复板或厚板进行增强，同时要采纳IV级或V 级的资料。
1.张口的应力集中对于孔边的应力集中，可用拥有小椭圆开孔的无穷宽板受位抻的状况来说明（见下列图）。
应用弹性理论可求得A、B 两点的应力分别为：aA(12 )（2）pB式中为无穷远处的拉伸应力；b2/ a为椭圆孔在 A 点的曲率半径；2a 与 2b分别为垂直及平行于拉伸方向的椭圆主轴，负号代表压应力。
