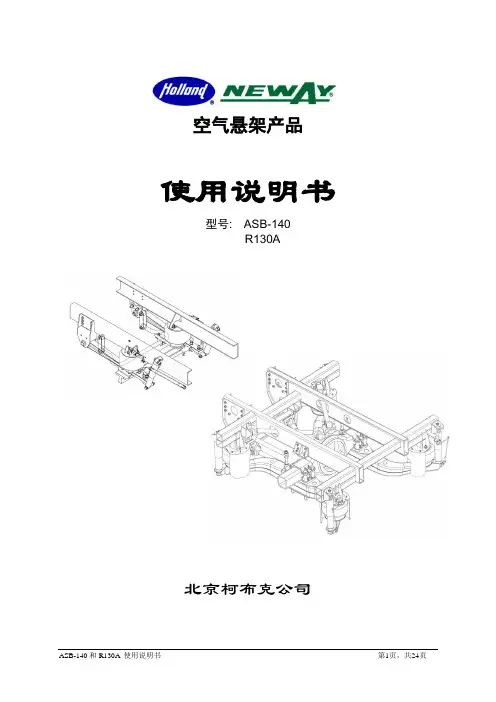

空气悬架产品使用说明书型号: ASB-140R130A北京柯布克公司目录1. 前言 (4)2. 技术参数 (4)2.1前空气悬架技术参数表 (4)2.2后空气悬架技术参数表 (5)3. 安装与调试 (6)3.1选型 (6)3.2设计 (6)3.3安装与调试 (6)4. 使用 (8)4.1车辆不许超载 (8)4.2保持正常供气压力 (8)4.3橡胶件上严禁使用油、脂 (8)4.4按要求进行维护保养 (8)5. 维护与保养 (8)5.1日常例行检查与保养 (8)5.2定期安全检查 (9)5.3二级保养 (9)5.4三级保养 (10)6．故障分析及维修 (10)6.1减震器故障及维修 (10)6.2空气弹簧故障 (12)6.3高度控制阀故障及更换 (14)6.4压力保护阀故障及维修 (14)6.5悬架构架故障 (15)附录 (17)附录A：ASB-140前空气悬架 (17)A.1结构示意图 (17)A.2零部件表 (17)附录B：R130A后空气悬架 (19)B.1R130A结构示意图 (19)B.2R130A零部件表 (19)附录C：减震器的基本常识 (21)C.1减震器是关键的最易损件 (21)C.2应装用功能匹配适当的减震器 (21)C.3在什么情况下应更换减震器 (21)C.4减震器的热试验 (21)C.5减震器漏油与渗油的区别 (22)1. 前言目前，在发达国家中，重型车辆已普遍采用空气弹簧悬架，取代原有的钢板弹簧悬架，这是一个革命性的进步。

在空气悬架系统中，高度控制阀完全按车辆载荷大小自动调控空气弹簧(气囊)中的气压，达到从空载到满载整个范围内，悬架高度保持不变。

这种气垫式支承具有特别强的抗震和吸震功能，大大提高车辆的行驶平顺性、乘坐柔软性和舒适性，减低货物破损率，减少维修次数和降低维修费用，延长车辆使用寿命，并大大降低车辆对公路路面的撞击，延长路面使用寿命…，这些都是传统机械弹簧悬架系统无法相比的。

空气悬挂加工工艺流程各位朋友，今天咱来好好聊聊空气悬挂的加工工艺流程。

这空气悬挂啊，现在在汽车上的应用是越来越广泛了，它能让您的行车更加舒适平稳。

那这空气悬挂是怎么加工出来的呢，咱一起来瞧瞧。

工程师们得根据汽车的型号、重量、行驶需求等等因素，设计出空气悬挂的结构和参数，确定好要用的材料和零部件的规格型号，这就像是给空气悬挂画了个蓝图，有了这个蓝图，咱才能开始动手加工。

设计好了，接下来就是准备原材料啦。

空气悬挂的主要材料有钢材、橡胶、铝合金等等。

这些材料都得精挑细选，钢材得有足够的强度和韧性，橡胶得耐磨、耐老化，铝合金得轻巧又坚固。

选好了材料，还得把它们按照设计要求切割、加工成需要的形状和尺寸，为后续的组装做好准备。

原材料准备好了，下面就进入正式的加工环节了。

第一步是减震器的加工。

先把钢材加工成减震器的缸体和活塞杆，然后对它们进行热处理，提高表面硬度和耐磨性。

接着在缸体内部进行精密加工，保证内壁的光滑度和尺寸精度。

之后，把活塞和密封件安装到活塞杆上，再把活塞杆插入缸体中，这样减震器的主体部分就完成了。

接下来是气囊的加工。

先把橡胶材料按照设计形状裁剪好，然后通过模具进行硫化成型，让橡胶具有一定的强度和弹性。

成型后的气囊还得经过严格的检测，确保没有漏气、裂缝等缺陷。

再就是空气弹簧的组装了。

把加工好的减震器和气囊安装在一起，还要安装上一些连接件、控制阀等零部件。

这些零部件的安装位置和角度都有严格的要求，必须要精确无误，不然会影响空气悬挂的性能和使用寿命。

组装好了空气弹簧，还得进行性能测试。

把空气弹簧安装到测试设备上，模拟不同的路况和负载条件，对空气悬挂的减震效果、承载能力、高度调节功能等进行测试。

如果测试过程中发现问题，就得及时进行调整和修复。

给您举个例子吧，比如说在加工一个空气悬挂的减震器时，如果缸体的内壁加工精度不够，表面粗糙，那么在使用过程中，活塞杆在缸体内运动就会受到很大的阻力，不仅影响减震效果，还会加快零部件的磨损，缩短空气悬挂的使用寿命。

. . wo r d. .空气悬架产品三轴半挂车空气悬挂总成装配调整工艺型号: YC-R130 G100系列编制：审核：批准：云南北汽专用汽车有限公司目录1挂车悬架结构形式及悬架结构参数 (2)1.1挂车悬架结构形式 (2)1.2空气悬架YC-R130 G100系列结构参数 (3)1.2.1主要技术参数 (3)1.2.2单轴半挂车可提升空气悬挂装置结构尺寸 (3)1.2.3单轴半挂车不可提升空气悬挂装置结构尺寸 (4)2发货明细清单 (5)3易损件清单 (7)4安装与调试 (7)4.1焊接导向臂支撑架总成、气囊上固定座总成 (7)4.2 车桥上、下座总成与桥的焊接 (8)4.3安装导向臂总成 (8)4.4安装减振器、承载气囊、提升气囊及其固定座 (8)4.5调整车桥中心距 (8)4.6安装气路系统 (8)4.7螺纹拧紧力矩表 (9)1.挂车悬架结构形式及悬架结构参数1.1挂车悬架结构形式三轴车桥空气悬挂，第一轴可以举升。

图一（三维模型）图二（爆炸图）图三（G100系列标准安装尺寸图）注：安装尺寸图中轴距S, 尺寸L1,L2,L3,L4,FH,ST,HT,MT都由具体产品设计图纸决定1.2空气悬挂YC-R130 G100系列悬架结构参数1.2.1主要技术参数型号：YC-R130G悬架高度(毫米)：400-510空气弹簧高度(毫米)：318-348升降行程(毫米)：±100轴载（吨）：13车架中心距:920-1200车架下翼板：90-140适合轮胎:11R22.5、12R22.5、385/65R22.5等适合轮距：1820-2040适合车轴：方管150*1501.2.2单轴半挂车可提升空气悬挂装置结构尺寸注：支架中心距ZM,气囊中心距QM,气囊支架偏距PM由具体产品设计图纸决定图四（提升轴安装尺寸图）1.2.3单轴半挂车不可提升空气悬挂装置结构尺寸不可调节导向臂支撑架可调节导向臂支撑架图五（不提升轴安装尺寸图）2发货明细清单3易损件清单4.安装与调试4.1安装步骤：4.1.1焊接导向臂支撑架总成、气囊上固定座总成参照图三、四、五，保证安装尺寸L1、L2、ST，Z型导向臂支撑架总成左右中心距ZM安装误差不大于1mm且上下平行度不大于1mm，气囊上固定座与车架下翼面平行度不大于1mm，并且气囊安装孔与车架垂直90°。

半挂车悬挂总成系统的制作方法[0001]本实用新型涉及半挂车悬挂技术领域，尤其涉及半挂车悬挂总成系统。

<b>背景技术：</b>[0002]挂车悬架是把挂车车架与车轴式车轮连接起来的装置。

其主要功能是传递作用在车轮和车架之间的各种力和力矩，并减轻和消除路面通过车轴传给车架的冲击载荷和振动，以改善挂车行驶的平顺性。

[0003]现有技术中，一般包括可焊接于半挂车大梁上的悬挂支架(包括前支架、中支架、后支架)，平衡梁，半挂车在不平路面行驶时，平衡臂通过摆动来消减振动，而弹簧钢板伸入平衡臂的长度有限，在平衡臂摆动过程中，弹簧钢板的端部容易从平衡臂中脱出，造成车辆故障，而且此过程中弹簧钢板上下弹动，极易断裂，影响车辆使用寿命，严重影响行车安全。

<b>技术实现要素：</b>[0004]本实用新型的目的在于：为了解决半挂车悬挂容易脱落的问题，而提出的半挂车悬挂总成系统。

[0005]为了实现上述目的，本实用新型采用了如下技术方案：[0006]半挂车悬挂总成系统，包括梁架、前支架、中支架和后支架、弹簧钢板、平衡臂，所述弹簧钢板的端部焊接有固定座，所述固定座位于平衡臂侧壁开设的安装槽内，所述安装槽的内部具有滑槽，所述固定座的内部设置有对称分布的固定销，所述固定销的端部通过弹簧一与固定座的内表壁弹性连接，所述固定座的侧壁中心处具有通孔，所述安装槽的内侧壁设置有伸缩杆，所述伸缩杆的伸缩端设置有半球体，所述伸缩杆的固定端套设有锥齿一，所述平衡臂上贯穿连接有调节销，所述调节销的顶端套接有锥齿二。

[0007]作为上述技术方案的进一步描述：[0008]所述固定销贯穿固定座延伸至滑槽的内部并与其滑动连接。

[0009]作为上述技术方案的进一步描述：[0010]所述固定销位于固定座内部的端部为弧形结构。

[0011]作为上述技术方案的进一步描述：[0012]所述调节销的顶端延伸至安装槽的内部，所述锥齿二与锥齿一啮合连接。
