半挂车生产工艺流程

半挂车制造工艺流程
《半挂车制造工艺流程》
半挂车是一种常见的货车类型，通常由半挂车架和半挂车厢组成。

半挂车的制造工艺流程包括几个关键步骤，从设计到组装都需要精湛的技术和严格的质量控制。

首先，制造半挂车的第一步是设计。

这需要结合客户的需求和市场趋势，确定半挂车的型号、尺寸、承载能力和其他技术参数。

设计师需要进行多次讨论和修改，确保设计方案符合实际需求和生产工艺。

接下来是材料采购，半挂车需要大量的钢材和其他金属材料。

制造商需要保证采购到符合标准的原材料，以确保半挂车的质量和安全性。

然后是车架制造，这是半挂车制造的核心环节。

首先，需要将原材料进行裁剪、钣金加工和焊接，制成半挂车的车架骨架。

这需要将车架的各个部件进行精确的加工和拼装，确保车架的结构牢固和稳定。

接着是车厢制造，根据设计图纸，制造车厢的内部结构和外部面板。

这需要进行碳钢板的切割、弯曲和焊接等工艺，最终形成具有稳定性和承载能力的车厢结构。

最后是组装和检测，将车架和车厢进行组装，安装液压系统、传动系统、制动系统等核心部件。

同时，还需要进行各种检测
和试验，确保半挂车的各项性能指标符合国家标准和客户要求。

总的来说，半挂车制造工艺流程需要经历设计、材料采购、车架制造、车厢制造、组装和检测等多个环节，每个环节都需要精湛的技术和严格的质量控制，以确保最终生产出质量可靠的半挂车产品。

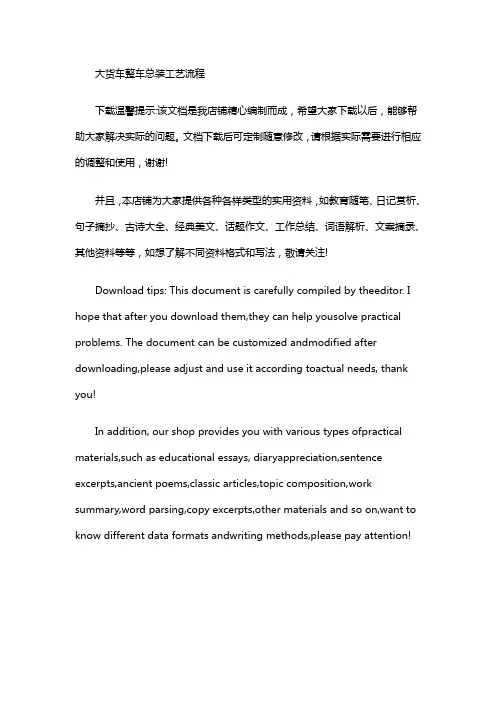

大货车整车总装工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!大货车整车总装工艺流程如下：1. 底盘组装a. 首先，将大货车的底盘组件如发动机、变速箱、驱动桥、转向桥、悬挂系统等组装到位。

半挂车制造工艺流程半挂车是一种用于运输货物的车辆，在制造过程中需要经过一系列步骤，以下是半挂车制造工艺流程的简要描述：1. 材料准备：半挂车的制造需要使用各种材料，包括钢材、铝合金等。

在开始制造前，需要将这些材料进行分类、检查以及准备。

2. 制造车架：车架是半挂车的核心部分，它承载整个车辆的重量。

车架制造是非常重要的一步，需要对每个零部件进行焊接、拼装，确保其稳固可靠。

3. 安装轮胎和悬挂系统：半挂车需要配备多个轮胎和悬挂系统，以保证在行驶过程中稳固性和安全性。

在这一步骤中，需要将轮胎和悬挂系统安装在车架上，并进行必要的调整和检查。

4. 制造车厢：半挂车的车厢是用来装载货物的部分，需要根据设计要求进行制造。

这一步骤包括车厢的尺寸、结构、门窗等的制作和安装。

5. 安装制动系统和电气系统：半挂车需要配备制动系统和电气系统，以保证行驶过程中的安全性和便利性。

在这一步骤中，需要将制动系统和电气系统安装在车辆上，并进行必要的调试和检验。

6. 涂装和喷涂：半挂车的外观需要进行涂装和喷涂，以保护车身并提高其美观性。

这一步骤包括对车辆表面进行研磨、防腐处理和涂漆。

7. 安装配件和装备：半挂车还需要安装各种配件和装备，如灯具、反光标识、防撞梁等。

这些配件和装备的安装需要按照规范进行，以确保车辆的功能完整和安全性。

8. 质量检验和测试：在制造完成后，需要对半挂车进行质量检验和测试，以确保其在使用过程中的安全性和性能。

这一步骤包括车架的检测、制动系统的测试、电气系统的调试等。

9. 发货和交付：经过所有制造步骤和质量检验后，半挂车可以准备发货和交付给客户。

在发货和交付过程中，需要对半挂车进行最后的清洁和整理工作。

总结起来，半挂车制造工艺流程包括材料准备、车架制造、安装轮胎和悬挂系统、制造车厢、安装制动系统和电气系统、涂装和喷涂、安装配件和装备、质量检验和测试，最后发货和交付给客户。

这些步骤都需要严格按照规范进行，以确保制造出的半挂车具有良好的质量和性能。

h
关键工序作业指导书-悬架安装
1.悬架的安装为半挂车制作过程中的关键工序。

2.安装悬架之前,首先检查悬架的高度是否符合工作单上的要求。

3.安装悬架测量基准统一按拉杆座孔为基准。

首先定位好前支承，左右前支承必须与纵梁下翼板垂直，其垂直度不得大于1mm；且左右前支承中心与纵梁腹板中心重合，即距离相等，偏差小于2mm。

它们到牵引销的距离也需相等，误差小于3mm。

最后要测量翼板到拉杆孔的距离也要相同。

在确认尺寸无误后将前支承点焊牢固。

4.中间支承与后支承安装方法与前支承基本相同，只是测量尺寸不必再以牵引销为基准，安装中间支承应以前支承为基准，安装后支承应以中间支承为基准测量。

其误差范围与左右前支承安装时的要求相同。

5.所有支承确认位置无误后点焊牢固，再安装拉杆、加强筋等。

编制（日期）：审核（日期）：批准（日期）：。

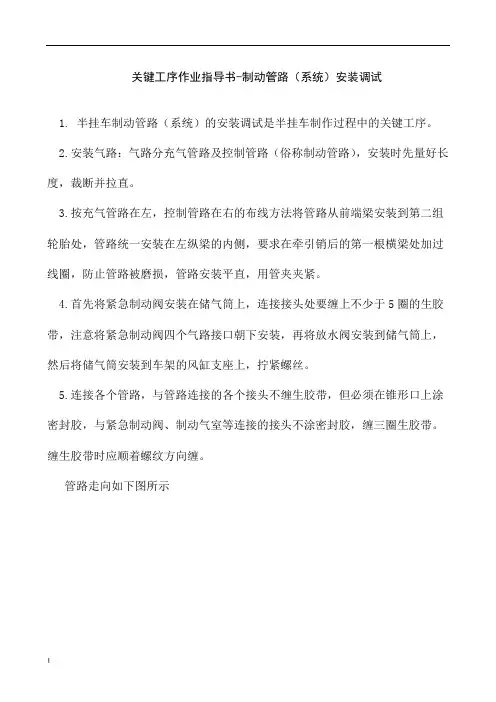

关键工序作业指导书-制动管路（系统）安装调试
1. 半挂车制动管路（系统）的安装调试是半挂车制作过程中的关键工序。

2.安装气路：气路分充气管路及控制管路（俗称制动管路），安装时先量好长度，裁断并拉直。

3.按充气管路在左，控制管路在右的布线方法将管路从前端梁安装到第二组轮胎处，管路统一安装在左纵梁的内侧，要求在牵引销后的第一根横梁处加过线圈，防止管路被磨损，管路安装平直，用管夹夹紧。

4.首先将紧急制动阀安装在储气筒上，连接接头处要缠上不少于5圈的生胶带，注意将紧急制动阀四个气路接口朝下安装，再将放水阀安装到储气筒上，然后将储气筒安装到车架的风缸支座上，拧紧螺丝。

5.连接各个管路，与管路连接的各个接头不缠生胶带，但必须在锥形口上涂密封胶，与紧急制动阀、制动气室等连接的接头不涂密封胶，缠三圈生胶带。

缠生胶带时应顺着螺纹方向缠。

管路走向如下图所示
上的安装座中心穿过，将固定螺栓从安装座的第二的安装孔穿过，注意制动气室的气路接口要朝上安装，制动杆的U型口卡进刹车调整臂上。

通过调整刹车调整臂，使制动气室的制动杆与刹车调整臂上的孔对齐，穿好销子，并装好开口销。

编制（日期）：审核（日期）：批准（日期）：
- 1 -。

重卡车架装配生产线工艺流程
一、车架生产准备阶段
1.材料准备
（1）采购车架生产所需材料
（2）检查材料规格和质量
二、车架结构加工
1.车架焊接
（1）设计焊接工艺
（2）进行车架结构焊接
2.强度测试
（1）对焊接后的车架进行强度测试
（2）确保车架结构符合强度标准
三、组装阶段
1.零部件组装
（1）局部构件加工
（2）零部件组装到车架上
2.涂装
（1）进行车架表面处理
（2）进行车架涂装
四、总装车间
1.安装部件
（1）将发动机、传动系统等部件安装到车架上（2）进行连接和固定
2.配线和调试
（1）进行车辆电气系统配线
（2）车架系统调试和测试
五、质量检验及包装
1.静态检验
（1）对装配完成的车架进行外观和尺寸检验（2）检测车架各部位是否符合设计要求
2.动态检验
（1）测试车辆动态性能
（2）确保车辆安全性和质量
3.包装和出厂
（1）进行车架包装
（2）准备出厂发运。

重卡总装工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!重卡总装工艺流程是指在重型卡车制造过程中，通过一系列的生产工艺流程实现对产品的总装，是整个制造过程中至关重要的一环。

半挂车生产备案流程
半挂车的生产备案流程通常涉及多个步骤和部门，以下是一般
情况下的流程：
1. 申请备案，生产企业首先需要向相关政府部门提交备案申请。

通常是向国家质检总局或者相关地方质量监督部门递交申请材料，
包括企业基本信息、生产设备、生产工艺、产品质量控制措施等。

2. 资料审核，政府部门接到申请后，会对申请材料进行审核。

主要是对企业资质、生产能力、质量管理体系等进行评估，确保企
业具备生产半挂车的资质。

3. 现场核查，审核通过后，相关部门会组织现场核查，对生产
车间、设备、工艺流程等进行实地检查，以确保企业的生产条件符
合相关标准和要求。

4. 样车检验，在备案流程中，通常还需要提交样车进行检验。

政府部门会对样车进行各项性能、安全等方面的检测，以确保产品
符合国家相关标准和法规。

5. 发放备案证书，经过审核和检验合格后，政府部门会发放备案证书，允许企业生产半挂车。

备案证书是企业生产半挂车的准入证明，也是企业合法生产的依据。

需要注意的是，不同国家或地区的具体备案流程和要求可能有所不同，企业在进行备案申请时，需要仔细了解和遵守当地的法规和要求，以确保顺利完成备案流程。
