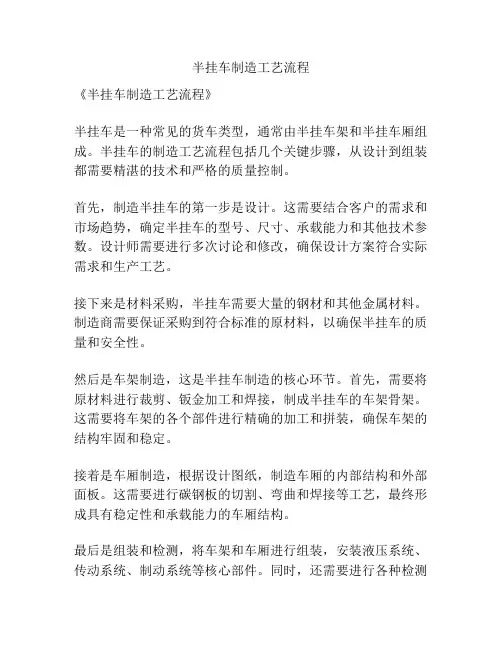

半挂车制造工艺流程
《半挂车制造工艺流程》
半挂车是一种常见的货车类型，通常由半挂车架和半挂车厢组成。
半挂车的制造工艺流程包括几个关键步骤，从设计到组装都需要精湛的技术和严格的质量控制。
首先，制造半挂车的第一步是设计。
这需要结合客户的需求和市场趋势，确定半挂车的型号、尺寸、承载能力和其他技术参数。
设计师需要进行多次讨论和修改，确保设计方案符合实际需求和生产工艺。
接下来是材料采购，半挂车需要大量的钢材和其他金属材料。
制造商需要保证采购到符合标准的原材料，以确保半挂车的质量和安全性。
然后是车架制造，这是半挂车制造的核心环节。
首先，需要将原材料进行裁剪、钣金加工和焊接，制成半挂车的车架骨架。
这需要将车架的各个部件进行精确的加工和拼装，确保车架的结构牢固和稳定。
接着是车厢制造，根据设计图纸，制造车厢的内部结构和外部面板。
这需要进行碳钢板的切割、弯曲和焊接等工艺，最终形成具有稳定性和承载能力的车厢结构。
最后是组装和检测，将车架和车厢进行组装，安装液压系统、传动系统、制动系统等核心部件。
同时，还需要进行各种检测
和试验，确保半挂车的各项性能指标符合国家标准和客户要求。
总的来说，半挂车制造工艺流程需要经历设计、材料采购、车架制造、车厢制造、组装和检测等多个环节，每个环节都需要精湛的技术和严格的质量控制，以确保最终生产出质量可靠的半挂车产品。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==半挂车作业指导书篇一：半挂车关键工序作业指导书-支撑装置安装半挂车关键工序作业指导书-支撑装置安装1.半挂车支撑装置的安装是半挂车制作过程中的关键工序。
2.根据工作单领取相应的支腿，在支腿上焊接拉杆座及摇把钩，注意拉杆座的方向应朝向车架方向的后面。
3.用手工方式将支腿收到最短位置。
一人抬起支腿，使其对齐支腿座上的安装孔，另一人迅速将螺栓弹簧垫、螺母装好，用手扭进几圈。
4.在全部螺栓装好后用机动扳手打紧，最后再用梅花扳手拧紧一次。
然后安装各拉杆，拧紧螺丝。
5.最后安装连杆、摇把。
编制（日期）：审核（日期）：批准（日期）：I篇二：半挂车工序检验作业指导书篇三：半挂车纵梁焊接作业指导书-2半挂车纵梁焊接作业指导书BGJS-01-201X本工程为半挂车纵梁的焊接。
纵梁为工字型。
上下翼板断面140x16，腹板为208x6，梁长12886mm。
上下焊缝均为角焊缝。
焊缝高6mm。
为了保证纵梁焊接质量达到图纸要求，对纵梁焊接做以下指导。
在施工过程中要严格执行。
本工程执行GB 50205-201X<.钢结构工程施工质量验收规范>和JGJ 81-91<建筑钢结构焊接规程>。
1、材料：1、1 纵梁：工字结构；图纸规定翼缘板为16Mn t16。
图纸规定腹板为 16Mn t8。
1、2 焊条：选用GB H08A相当于AWS EL12、DIN S1、BS S1。
1、3 焊剂：HT350特性：熔炼型中锰中硅中氟焊剂。
粒度：8-40目（2.5-0.45mm）及14-40（1.5-0.45mm）。
化学成分：1、3、1 1、3、2 焊前焊剂须经300-400°C烘培2h。
2、焊接人员2、1 焊工必须经过考试合格并取得合格証书。
持证焊工必须在其考试合格项目及其认可范围内施焊。

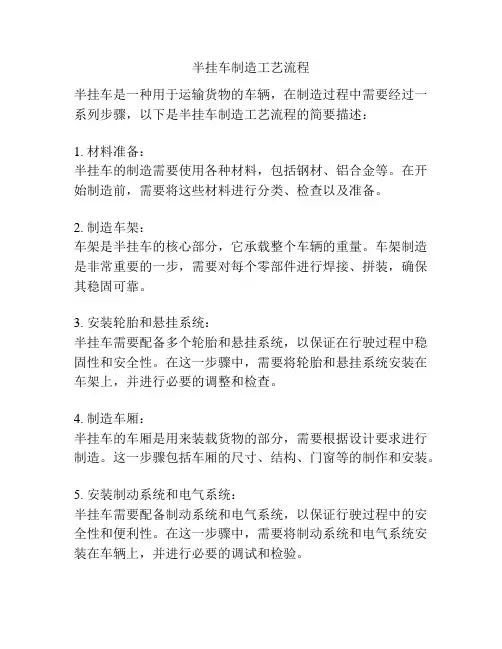

半挂车制造工艺流程半挂车是一种用于运输货物的车辆，在制造过程中需要经过一系列步骤，以下是半挂车制造工艺流程的简要描述：1. 材料准备：半挂车的制造需要使用各种材料，包括钢材、铝合金等。
在开始制造前，需要将这些材料进行分类、检查以及准备。
2. 制造车架：车架是半挂车的核心部分，它承载整个车辆的重量。
车架制造是非常重要的一步，需要对每个零部件进行焊接、拼装，确保其稳固可靠。
3. 安装轮胎和悬挂系统：半挂车需要配备多个轮胎和悬挂系统，以保证在行驶过程中稳固性和安全性。
在这一步骤中，需要将轮胎和悬挂系统安装在车架上，并进行必要的调整和检查。
4. 制造车厢：半挂车的车厢是用来装载货物的部分，需要根据设计要求进行制造。
这一步骤包括车厢的尺寸、结构、门窗等的制作和安装。
5. 安装制动系统和电气系统：半挂车需要配备制动系统和电气系统，以保证行驶过程中的安全性和便利性。
在这一步骤中，需要将制动系统和电气系统安装在车辆上，并进行必要的调试和检验。
6. 涂装和喷涂：半挂车的外观需要进行涂装和喷涂，以保护车身并提高其美观性。
这一步骤包括对车辆表面进行研磨、防腐处理和涂漆。
7. 安装配件和装备：半挂车还需要安装各种配件和装备，如灯具、反光标识、防撞梁等。
这些配件和装备的安装需要按照规范进行，以确保车辆的功能完整和安全性。
8. 质量检验和测试：在制造完成后，需要对半挂车进行质量检验和测试，以确保其在使用过程中的安全性和性能。
这一步骤包括车架的检测、制动系统的测试、电气系统的调试等。
9. 发货和交付：经过所有制造步骤和质量检验后，半挂车可以准备发货和交付给客户。
在发货和交付过程中，需要对半挂车进行最后的清洁和整理工作。
总结起来，半挂车制造工艺流程包括材料准备、车架制造、安装轮胎和悬挂系统、制造车厢、安装制动系统和电气系统、涂装和喷涂、安装配件和装备、质量检验和测试，最后发货和交付给客户。
这些步骤都需要严格按照规范进行，以确保制造出的半挂车具有良好的质量和性能。
h
关键工序作业指导书-悬架安装
1.悬架的安装为半挂车制作过程中的关键工序。
2.安装悬架之前,首先检查悬架的高度是否符合工作单上的要求。
3.安装悬架测量基准统一按拉杆座孔为基准。
首先定位好前支承，左右前支承必须与纵梁下翼板垂直，其垂直度不得大于1mm；且左右前支承中心与纵梁腹板中心重合，即距离相等，偏差小于2mm。
它们到牵引销的距离也需相等，误差小于3mm。
最后要测量翼板到拉杆孔的距离也要相同。
在确认尺寸无误后将前支承点焊牢固。
4.中间支承与后支承安装方法与前支承基本相同，只是测量尺寸不必再以牵引销为基准，安装中间支承应以前支承为基准，安装后支承应以中间支承为基准测量。
其误差范围与左右前支承安装时的要求相同。
5.所有支承确认位置无误后点焊牢固，再安装拉杆、加强筋等。
编制（日期）：审核（日期）：批准（日期）：。
重卡车架装配生产线工艺流程
一、车架生产准备阶段
1.材料准备
（1）采购车架生产所需材料
（2）检查材料规格和质量
二、车架结构加工
1.车架焊接
（1）设计焊接工艺
（2）进行车架结构焊接
2.强度测试
（1）对焊接后的车架进行强度测试
（2）确保车架结构符合强度标准
三、组装阶段
1.零部件组装
（1）局部构件加工
（2）零部件组装到车架上
2.涂装
（1）进行车架表面处理
（2）进行车架涂装
四、总装车间
1.安装部件
（1）将发动机、传动系统等部件安装到车架上（2）进行连接和固定
2.配线和调试
（1）进行车辆电气系统配线
（2）车架系统调试和测试
五、质量检验及包装
1.静态检验
（1）对装配完成的车架进行外观和尺寸检验（2）检测车架各部位是否符合设计要求
2.动态检验
（1）测试车辆动态性能
（2）确保车辆安全性和质量
3.包装和出厂
（1）进行车架包装
（2）准备出厂发运。

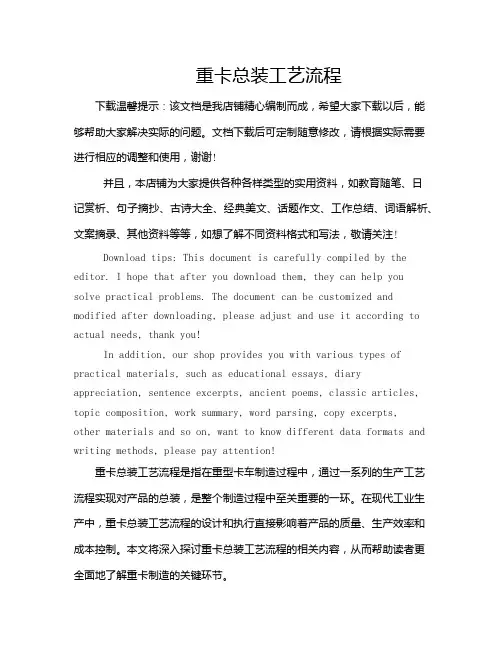

重卡总装工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!重卡总装工艺流程是指在重型卡车制造过程中，通过一系列的生产工艺流程实现对产品的总装，是整个制造过程中至关重要的一环。

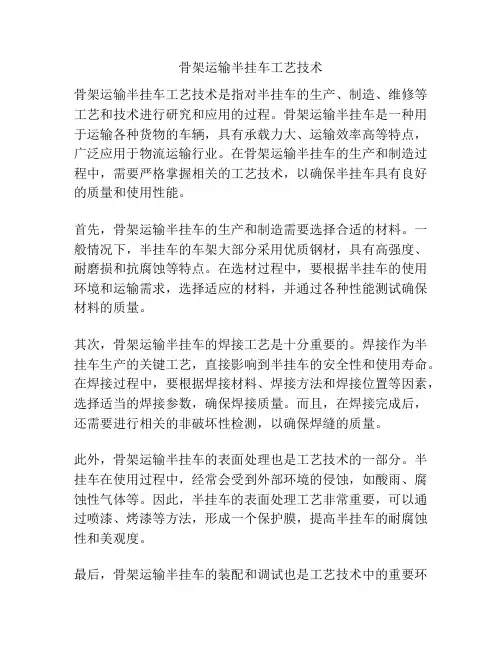

骨架运输半挂车工艺技术骨架运输半挂车工艺技术是指对半挂车的生产、制造、维修等工艺和技术进行研究和应用的过程。
骨架运输半挂车是一种用于运输各种货物的车辆，具有承载力大、运输效率高等特点，广泛应用于物流运输行业。
在骨架运输半挂车的生产和制造过程中，需要严格掌握相关的工艺技术，以确保半挂车具有良好的质量和使用性能。
首先，骨架运输半挂车的生产和制造需要选择合适的材料。
一般情况下，半挂车的车架大部分采用优质钢材，具有高强度、耐磨损和抗腐蚀等特点。
在选材过程中，要根据半挂车的使用环境和运输需求，选择适应的材料，并通过各种性能测试确保材料的质量。
其次，骨架运输半挂车的焊接工艺是十分重要的。
焊接作为半挂车生产的关键工艺，直接影响到半挂车的安全性和使用寿命。
在焊接过程中，要根据焊接材料、焊接方法和焊接位置等因素，选择适当的焊接参数，确保焊接质量。
而且，在焊接完成后，还需要进行相关的非破坏性检测，以确保焊缝的质量。
此外，骨架运输半挂车的表面处理也是工艺技术的一部分。
半挂车在使用过程中，经常会受到外部环境的侵蚀，如酸雨、腐蚀性气体等。
因此，半挂车的表面处理工艺非常重要，可以通过喷漆、烤漆等方法，形成一个保护膜，提高半挂车的耐腐蚀性和美观度。
最后，骨架运输半挂车的装配和调试也是工艺技术中的重要环节。
在装配过程中，需要根据设计图纸和装配要求进行半挂车的零部件的组装，确保各个零部件的配合精度和装配质量。
而在调试过程中，需要通过相关测量和测试，对半挂车的各项功能进行检验，确保半挂车的正常运行。
总之，骨架运输半挂车的工艺技术是半挂车生产和制造过程中的关键环节。
只有掌握了相关的技术和工艺，才能生产出具有良好质量和使用性能的半挂车。
因此，在半挂车的生产、制造和维修过程中，需要严格遵循相应的工艺技术，不断提高生产效率和产品质量。
半挂车生产备案流程
半挂车的生产备案流程通常涉及多个步骤和部门，以下是一般
情况下的流程：
1. 申请备案，生产企业首先需要向相关政府部门提交备案申请。
通常是向国家质检总局或者相关地方质量监督部门递交申请材料，
包括企业基本信息、生产设备、生产工艺、产品质量控制措施等。
2. 资料审核，政府部门接到申请后，会对申请材料进行审核。
主要是对企业资质、生产能力、质量管理体系等进行评估，确保企
业具备生产半挂车的资质。
3. 现场核查，审核通过后，相关部门会组织现场核查，对生产
车间、设备、工艺流程等进行实地检查，以确保企业的生产条件符
合相关标准和要求。
4. 样车检验，在备案流程中，通常还需要提交样车进行检验。
政府部门会对样车进行各项性能、安全等方面的检测，以确保产品
符合国家相关标准和法规。
5. 发放备案证书，经过审核和检验合格后，政府部门会发放备案证书，允许企业生产半挂车。
备案证书是企业生产半挂车的准入证明，也是企业合法生产的依据。
需要注意的是，不同国家或地区的具体备案流程和要求可能有所不同，企业在进行备案申请时，需要仔细了解和遵守当地的法规和要求，以确保顺利完成备案流程。
大型货车起重机加工工艺流程大型货车起重机的制造过程主要分为五个环节，第一环：材料的申购；第二环节：下料环节；第三环节：过程制造；第四环节：装配；第五环节：调试试验。
第一环节：材料申购技术资料准备：1、原辅材料目录清单2、产品图纸的完整性确认要因控制：控制的依据是产品图纸和原辅材料目录清单1、落实仓库板材及型材的储备情况，保证投料的顺利进行。
实际上，此项内容是必须提前做的，目前的主要手段是：由仓库保证安全库存。
2.落实其他外购件的申购：如液压件、油缸、回转马达、回转支撑、回转接头、高强螺栓等是否满足本生产批次的需要。
掌握外购件回厂的日期。
此两项内容一般应在生产任务单下达后的一个工作日内完成。
第二环节：下料环节包括数控下料、半自动下料、型材下料、板料调平、折弯。
技术资料准备：数控下料清单、型材下料清单、折弯件清单、焊前机加工清单、装配件机加工清单、折弯件清单；各项清单所对应的工艺图纸。
要因控制：控制的依据是本工序的工艺清单及工艺图纸。
1.工序执行的完整性，及时性。
下料是否下够，折弯件是否齐备，工件标示是否一目了然等。
2.工序产品的质量情况本工序的产品有否不合格品、报废品等异常品。
如有异常品根据质检或技术意见及时纠错补充；或者主动找质检部门和技术部门了解。
3.工序半成品的及时分流，并掌握工件分流去向。
①、下好的板料分流至拼装、调平、折弯等下道工序②、型材分流至机加工的焊前加工、装配件加工等。
4.强调员工的质量意识，重视自检、首检，避免批量性出错。
观点：员工按部就班稳打稳扎的工作效果总体上远远比盲目抢进度，事后返工要好得多，在好和快不可兼得时，先好后快。
急应该急在工作的部署上，安排上，避免仓惶应战。
第三环节：过程制造主要是结构件铆焊、机加工、喷砂、油漆等工序技术资料的确认：结构件图，机加工图，结构件清单明细要因控制：结构件的构成和工艺步骤，熟悉支腿、底座、中柱、转臂、基本臂、伸缩臂的结构构成和工艺步骤及其它通用附件（油箱、附加腿、座椅。
半挂车生产工艺半挂车是一种道路运输工具，具有车头和挂车的连接方式。
半挂车生产工艺是指生产半挂车的完整流程和技术。
以下是半挂车生产工艺的主要步骤：1. 设计和规划：根据客户需求和市场需求，制定半挂车的设计和规划方案。
包括车身结构、重量分配、载货能力、底盘选型等。
2. 材料采购：根据设计方案，采购半挂车生产所需的各种材料，如钢材、铝材、橡胶等。
3. 制作车身和底盘：根据设计方案，使用钢板等材料制作半挂车的车身和底盘。
车身和底盘的制作需要进行切割、焊接和拼装等工艺。
4. 安装和调试：将制作好的车身和底盘进行装配，包括安装车轮、轴承、制动系统、悬挂系统等。
然后进行车辆的调试和试运行，确保其性能符合设计要求。
5. 涂装和喷漆：对半挂车的车身进行喷漆，提高其外观质量和防腐性能。
喷漆工艺包括表面处理、涂装、烘干等步骤。
6. 装配零部件：安装和调试半挂车的各种零部件，如灯具、电气设备、连接器等。
确保这些零部件的运行正常，能够满足半挂车的功能要求。
7. 质量检验：对生产完成的半挂车进行质量检验，包括外观检查、功能测试、安全性能检测等。
确保半挂车的质量符合国家标准和客户要求。
8. 包装和出厂：对经过质量检验合格的半挂车进行包装，包括防尘、防水、防撞等措施。
然后将半挂车出厂，交付给客户使用。
半挂车生产工艺的具体步骤和细节可能因厂商和产品类型而有所不同，但以上是一般的工艺流程。
在整个生产过程中，要严格按照设计要求和标准，采用先进的制造设备和工艺，确保半挂车的质量和性能。
同时，要注重工序之间的衔接和协调，确保生产进度和产品质量的可控性。
半挂车生产工艺流程半挂车生产工艺流程是指将半挂车的各个零部件按照一定的工艺顺序进行加工和组装，最终形成完整的半挂车的过程。
下面是半挂车生产工艺流程的一个简单介绍。
1. 原材料准备：首先，需要准备所需的各种原材料，如钢板、铁管等。
这些原材料需要经过质量检测，确保达到设计标准。
2. 切割和压制：将钢板进行切割，根据设计要求将其加工成各个零部件的形状。
然后，使用压力机对零部件进行压制，使其达到所需的形状和尺寸。
3. 焊接和组装：将各个零部件进行焊接，使用焊接设备将它们连接起来，形成半挂车的主体结构。
然后，对已焊接的零部件进行砂光、除锈等处理，以确保表面平滑且能达到防腐的要求。
4. 安装底盘和悬挂系统：将底盘和悬挂系统安装在半挂车的主体结构上。
底盘一般由钢材制成，悬挂系统包括悬挂弹簧、轴承等。
5. 安装车身和货箱：安装半挂车的车身和货箱，根据设计要求对其进行调整和固定。
车身通常由钢板制成，货箱用于运输物品。
6. 安装制动系统和电气系统：安装半挂车的制动系统和电气系统，包括制动泵、刹车片、制动盘等。
7. 涂漆和喷涂：对已完成的半挂车进行涂漆和喷涂工艺，以保护表面防腐和美观。
8. 质量检测和整备：对已组装的半挂车进行质量检测，确保各个部件和系统安装正确、正常工作。
如果有发现问题，需要进行修复和整备。
9. 测试和调试：对已整备的半挂车进行测试和调试，确保其性能和安全性能达到设计要求。
10. 包装和交付：对已测试和调试的半挂车进行包装，然后交付给客户或运输公司使用。
以上是半挂车生产工艺流程的一个简单介绍，并不能详细说明每一个工序的具体步骤和要求。
半挂车的生产工艺流程可能会因不同的企业和产品要求而有所不同，但总的来说，半挂车的生产工艺流程是一个复杂而精细的过程，需要严格的质量控制和技术要求。
笔者最近看到了集瑞联合卡车的生产工艺视频，震撼之余，对其中工艺流程做粗浅解读，与各位分享。
一辆重型卡车的诞生，要经过几百到工序，其复杂程度要远高于轿车。
一条先进的现代化生产线，其装配过程是极其精密准确的，当然更震撼人心。
汽车生产分为四大工艺：冲压、焊装、涂装、总装。
下面，就让我们跟随着集瑞联合卡车生产工艺视频，一起来了解一辆重卡是如何诞生的。
/v_show/id_XMjMwNjgzMDU2.html一、冲压1.1.开卷其实这个视频中的冲压工艺省略了很多内容，最开始的工作应该是给钢卷开卷、下料，然后才是冲压。
用来生产驾驶室的钢板，通常是冷轧板，是以钢卷的形式从钢铁厂运输到重卡的冲压车间的。
通过开卷设备，将成卷的钢板打开，以便于使用。
1.2.下料下料是非常重要的工作，将一整张钢板切割成合适的小块钢板。
这需要经过精心设计，保证能够充分利用每一寸钢板，尽量减少浪费。
当然，每块钢板的下料尺寸从都是按照零部件的需求设计和计算的，不但要减少浪费，也要适合冲压模具，保证钣金件的质量。
1.3.冲压联合卡车的视频中，正式从这一道工序开始的。
说到冲压，不能不提模具。
不要小看车身钣金件的冲压模具。
这是保证产品质量与性能的第一道工序，也是最重要的工序，是将设计图纸变为现实的重要手段。
模具的质量和设计水平，直接决定了车身的质量。
每一个钣金件，都需要若干道冲压工序才能最终成型，每次冲压都需要一套模具，简单的零件可能需要一两套模具，结构复杂的钣金件可能需要五六套模具才能最终成型。
拉延、翻边、冲孔、整型、翻孔、修边、包边……在冲压模具上可以实现几十种工艺。
而不同厚度、牌号和表面处理的钢板对模具有着不同的要求。
现在的高端重卡上广泛应用高强度钢板、镀锌钢板、激光拼焊钢板，这都对模具提出了更高的要求。
模具的结构非常复杂，模具的设计考验着模具设计师的智慧和经验。
同样的钣金件，不同的设计师可能会有不同的冲压工艺方案，但是用最少、最合理的工序，做最完美的钣金件，才是最佳的选择。
