3051 智能压力(差压)变送器在油气加工生产装置中的应用

罗斯蒙特的3051C型压力变送器简介罗斯蒙特的3051C型压力变送器为压力测量技术创建了一个新的标准。

它具有无可比拟的操作性能、灵活的CoPlanarTM平台,而且可以升级。

新型3051C的性能指标保证了在不同工况下的精度和稳定性。

3051T型表压与绝压变送器集传感器、电子技术与单隔离膜片设计与一体，实现表压和绝压测量的校验量程从0.3到10000psi 。

3051变送器的应用新型3051C的性能指标保证在不同工况下的精度和稳定性.灵活可变的CoPlanarTM平台设计不但为您目前的应用需求提供最佳方案，同时通过PlantWeb工厂管控网和现场总线技术也完全能满足您将来的技术要求。

功能描述总体性能+/- 0.15% 量程精度+/- 0.075% 量程量程100:1输出4-20毫安/HART通讯协议产品型号折叠编辑本段常用型号有：罗斯蒙特3051智能变送器罗斯蒙特3051S压力变送器罗斯蒙特3051T型表压、绝压变送器罗斯蒙特3051L液位变送器技术参数：折叠编辑本段总体性能：±0.15%精度：±0.075%差压：校验量程从0.5inH2O至2000psi表压：校验量程从2.5inH2O至2000psi绝对压力：校验量程从0.167psia至4000psia过程隔离膜片：不锈钢，哈氏合金C，蒙乃尔，钽（仅限CD，CG）及镀金蒙乃尔设计小巧、坚固而质轻，易于安装工作原理：折叠工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。

传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于GP表压变送器，大气压如同施加在传感膜片的低压侧一样）。

AP绝压变送器，低压侧始终保持一个参考压力。

传感膜片的最大位移量为0.004英寸（0.1毫米），且位移量与压力成正比。

两侧的电容极板检测传感膜片的位置。

传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART（高速可寻址远程发送器数据公路）输出信号。

3051型压力变送器操作规程一、引言3051型压力变送器是一种常用的工业自动化仪表，广泛应用于各个行业的压力测量和控制过程中。

为了确保3051型压力变送器的正常运行和正确使用，制定本操作规程。

二、适用范围本操作规程适用于3051型压力变送器的操作、维护和保养。

三、术语和定义1. 压力变送器：一种将被测压力转换为标准电信号输出的仪表。

2. 静态压力：指压力变送器在无压力输入时的输出信号。

3. 过载压力：指压力变送器能承受的最大压力值。

4. 输出信号：指压力变送器输出的电信号，通常为4-20mA或0-10V。

四、操作规程1. 安装与接线1.1 确保安装位置符合工艺要求，并避免受到振动、冲击和高温等外界干扰。

1.2 使用合适的密封材料和正确的安装方法，确保压力变送器与被测介质之间的连接密封可靠。

1.3 接线时，请按照接线图进行正确的接线，确保电源和信号线的接线牢固可靠。

2. 调零与调整2.1 在安装完成后，先进行调零操作。

将被测压力归零后，调节零位调节螺丝，使输出信号接近零值。

2.2 进行静态压力校准。

将被测压力加到额定范围内，调节量程调节螺丝，使输出信号与被测压力相对应。

2.3 进行动态压力校准。

将被测压力作周期性变化，观察输出信号的变化情况，并根据需要进行调整。

3. 使用与维护3.1 在正常使用过程中，应定期检查压力变送器的工作状态。

如发现异常，应及时进行维修或更换。

3.2 避免压力变送器长时间处于过载状态，以免损坏传感器。

3.3 定期清洁压力变送器的外壳，并检查连接线路的接触是否良好。

3.4 如需更换部件或进行维修，请按照厂家提供的操作手册进行操作，确保操作正确。

3.5 定期校准压力变送器的零位和量程，确保测量的准确性。

五、安全注意事项1. 在操作过程中，应注意避免触摸高温部件，以免烫伤。

2. 使用前请检查电源线路是否接地良好，以确保工作安全。

3. 在进行维护和更换部件时，应先切断电源，并确保压力变送器处于安全状态。

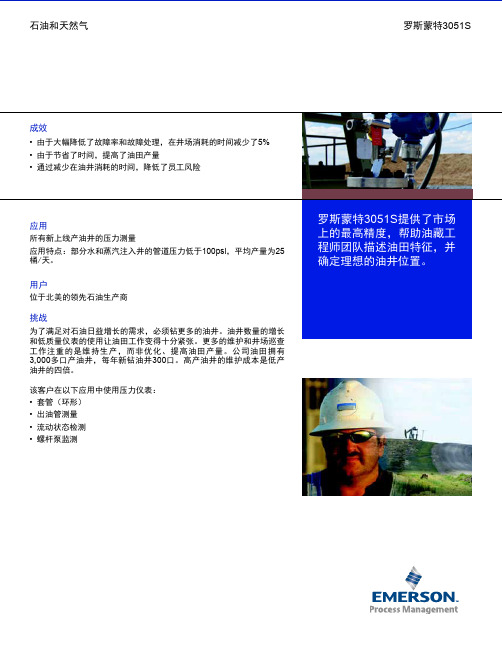

石油和天然气罗斯蒙特3051S 成效•由于大幅降低了故障率和故障处理，在井场消耗的时间减少了5%•由于节省了时间，提高了油田产量•通过减少在油井消耗的时间，降低了员工风险应用所有新上线产油井的压力测量用户位于北美的领先石油生产商挑战罗斯蒙特3051S 提供了市场上的最高精度，帮助油藏工程师团队描述油田特征，并确定理想的油井位置。

应用特点：部分水和蒸汽注入井的管道压力低于100psi ，平均产量为25桶/天。

为了满足对石油日益增长的需求，必须钻更多的油井。

油井数量的增长和低质量仪表的使用让油田工作变得十分紧张。

更多的维护和井场巡查工作注重的是维持生产，而非优化、提高油田产量。

公司油田拥有3,000多口产油井，每年新钻油井300口。

高产油井的维护成本是低产油井的四倍。

该客户在以下应用中使用压力仪表：•套管（环形）•出油管测量•流动状态检测•螺杆泵监测石油和天然气解决方案为了将油田工作的重点重新放在提高油田产量上，在新油井及高产油井的改装方面，该石油生产商转向了艾默生罗斯蒙特3051S系列产品。

通过使用行业领先的压力变送器，石油生产商体验到了10年稳定性保证和12年保修的价值，油田工作终于能将重点放在油田优化等增值作业上。

此外，通过减少井场故障处理或更换故障仪表的时间消耗，员工安全风险也降低了。

罗斯蒙特3051S提供了市场上的最高精度，帮助油藏工程师团队描述油田特征，并确定理想的油井位置。

3051S系列还提供了可扩展平台，使其很容易升级到无线或高级诊断，满足扩展应用需求。

即使油井的平均产量仅为25桶/天（按照65美元/桶和7美元/千立方英尺计算，相当于230千立方英尺/天），操作者仍能专注于油田优化，证明该生产商确实需要最高质量的压力仪表。

来源罗斯蒙特仪表3051S系列即使油井的平均产量仅为25桶/天，操作者仍能专注于油田优化，证明该生产商确实需要最高质量的压力仪表。

HR-1151、3051差压/压力变送器概述用途HR-1151、3051系列电容式变送器可应用于石化、冶金、电力、食品、医药、造纸和纺织等工业部门，用来检测流体的差压、压力、液位、界面和密度等参数，与节流孔板配用，还可用于测量流量。

它将被测信号转换成4～20mA.DC，传送给显示、计算、调节或控制等仪表，可组成各种自控系统。

开发背景虹润精密仪器有限公司借鉴国外先进技术，组织了国内变送器设计和制造的专业技术人员，经过多年的不懈努力，研制和开发成功了这一系列精度高、性能稳定与可靠性好的电容式变送器。

公司的开发思路：“在保持和发扬国外同类产品优良性能的基础上，根据用户多年来的反映要求，不断完善产品结构、工艺和性能检测技术，以确保变送器在线运行中，具备满意的综合精度和可靠性。

”公司还根据不同的用户需要，开发不同技术层面的产品，如采用模拟放大器的普通型产品；采用按键调整和微处理器的数字型产品；以及采用HART协议通讯的智能型产品。

我公司生产的电容式变送器自96年投放市场以来，出厂产品的开箱和一次投运合格率均达100％，产品的高性价比和良好的售后服务，已被国内的众多大中企业所认可。

产品特点●精度高，性能稳定●二线制，4～20mA输出。

●采用固体δ室元件，接插式印刷电路板，抗振性强。

●量程、零点大范围连续可调。

●单向过载保护性能好。

●零部件互换性、通用性好，经久耐用。

●品种规格齐全。

●安装方便，使用场合广泛，户外、防爆、高温和强腐蚀环境均可。

针对HR-3051型智能压力/差压变送器还具备以下特点：●微处理器的使用智能变送器的灵活性增大、功能增强。

●智能电子部件仅由一块线路板组成，优越性更强，可靠性更高。

●量程比为10：1或15：1。

●量程范围宽：0-25Pa～42Pa。

●就地按键调整零点和量程。

●可更新现成的各种3051模拟式变送器为智能变送器。

●符合HART协议，可用HART通讯器与本智能表进行双向通讯而不中断输出信号。

3051dp差压压力变送器使用说明书3051DP差压压力变送器使用说明书标题：3051DP差压压力变送器使用说明书正文：一、产品概述：3051DP差压压力变送器是一种高精度、高可靠性的压力测量设备，广泛应用于工业自动化控制系统中。

它采用了先进的传感技术和数字化微处理器，能够准确测量液体、气体等介质的差压压力。

二、产品特点：1.高精度：3051DP差压压力变送器具有非常高的测量精度，能够满足各种严苛的工业应用场景。

2.可靠性强：该变送器采用了高品质的传感器和微处理器，具有出色的稳定性和耐用性，能够在恶劣的工作环境下长时间工作。

3.适用范围广：3051DP差压压力变送器可以测量液体、气体等多种介质的差压压力，适用于化工、石油、制药、食品等多个行业的自动化控制系统。

4.输出信号稳定：该变送器可以将差压压力转换为标准的电信号输出，输出信号稳定可靠，方便与各类控制设备进行连接。

三、使用步骤：1.安装：选择合适的安装位置，固定3051DP差压压力变送器，并连接上相应的管道。

注意保证管道的安装和密封性，避免泄漏。

2.供电：将变送器的供电线与电源连接，注意电源的稳定性和接线的正确性。

3.校准：根据实际需要，对该变送器进行校准。

可以使用专业的校准仪器，按照说明书进行校准操作。

校准完成后，记录相关参数，以备后续使用。

4.连通控制系统：将3051DP差压压力变送器的输出信号与控制系统相连接，确保连接稳固可靠。

5.开机：启动控制系统，并对3051DP差压压力变送器进行功能测试。

确保变送器的工作正常，能够准确测量差压压力。

四、注意事项：1.使用前请仔细阅读说明书，并按照说明书进行操作。

2.安装过程中要注意操作细节，保证连接的可靠性和密封性。

3.避免变送器暴露在高温、高湿或腐蚀性介质中，以免损坏设备。

4.定期对3051DP差压压力变送器进行检查和维护，确保其功能正常。

5.如遇到故障，请及时联系售后服务人员进行处理，切勿私自拆卸或修理。

罗斯蒙特3051系列变送器的使用体会压力、差压变送器是化工自动控制中使用最多的测量仪表之一。

在现代化连续生产过程中，变送器的可靠性将会影响生产工艺过程。

这种影响有时可能是严重的，所以，仪表工程师都面临一个共同的问题----如何选择一种好的、可靠的压力、差压变送器。

在我们的扬子巴斯夫苯乙烯工程中，需要使用近480台各种压力、差压变送器。

它们几乎包含了压力、差压变送器的各种应用：压力、差压、绝压、高压、微差压、高温、低温、各种材质及特殊加工的远传法兰型压力变送器，我们的工程筹建部在几种著名品牌的变送器中经过反复调查，比较后，决定使用罗斯蒙特公司的3051系列变送器。

根据罗斯蒙特公司介绍：3051系列变送器是目前世界上最好的变送器，精度为0.075％。

量程比为100：1。

稳定性：0.1％一年、0.25％五年。

到目前为止，没有一种变送器能全面达到这样好的指标。

罗斯蒙特公司宣传3051是“隐形变送器”。

因为3051有非常好的可靠性和稳定性。

安装调试好以后，在五年左右时间内，基本不会有什么问题，几乎没有标定，维修的工作量。

象不存在一样，所以叫“隐形变送器”。

我们在以前工厂中也使用过多种品牌的智能变送器，在使用罗斯蒙特3051变送器一年多时间后，我们感到3051确实是一种非常好的变送器。

技术上的优势是明显的。

我们使用罗斯蒙特3051系列变送器的经验是：1.高度的可靠性在安装调试投入使用的近两年时间内，四百多台3051变送器经受了考验，在各种各样的应用中，没有一台出现过问题，保证了我们试车、生产的顺利进行。

所以我们对3051变送器的质量感到满意和放心。

2.极好的稳定性变送器的测量会随着环境温度、过程温度、静压的变化而发生漂移，如果在一些微小的压力、差压测量场合，这个漂移很可能是比较严重的，会存在一个很大的误差。

但3051变送器由于具有独特的传感器结构，摩托罗拉专用芯片的电子制造工艺，使得这种漂移降到很低的程序（0.2％56度，0.2％70公斤）。

通过罗斯蒙特3051 压力变送器，您将可更有效地控制工厂，能够在众多压力、液位和流量应用中借助我们的产品，减少产品变化和复杂性，降低总拥有成本。

您还可以访问各种信息，方便您进行诊断、校正甚至防止出现问题。

以我们无与伦比的可靠性和丰富的经验打造的罗斯蒙特3051 符合行业标准，可帮助您以更高的效率和安全性标准进行工作，从而保持全球竞争力。

建立压力测量的标杆经实践检验的一流性能、可靠性和安全性⏹超过7 百万装机量⏹参考精度为量程的0.04%⏹安装总性能为量程的0.14%⏹稳定性可保持在URL 的0.2% 长达10 年⏹ 通过SIL2/3 认证(IEC 61508)通过共面平台获得最大的安装和应用灵活性⏹通过集成的压差流量计、压差液位解决方案和一体化阀组提高可靠性和性能⏹安装方便，所有方案都全面组合，并经过渗漏测试和标定⏹以无可比拟的产品满足您的应用需求高级功能电源报告诊断⏹在影响到您的过程运行之前检测出电气回路问题导致的标度故障⏹此功能经过安全认证，适用于您最重要的应用场合就地操作界面(LOI)⏹直观的菜单和内置组态按钮让您片刻之间就能调试完设备⏹在危险区域中使用外部按钮进行组态，无需取下变送器保护盖行业领先的功能已扩展到IEC 62591 (Wireless HART®)⏹在业内最成熟的平台上以具有成本效益的方式执行无线方案⏹凭借行业唯一的本质安全电源模块优化安全性⏹消除接线设计和复杂的结构，将成本降低40—60 %⏹快速部署压力、液位和流量测量新设备，节约70% 的时间罗斯蒙特3051C压力变送器创新性的一体化差压流量计⏹经过全面装配、组态和渗漏测试，实现直接安装⏹降低直管要求，减少永久压力损失，在小尺寸管道中实现精确测量⏹流量量程比为8:1 时，体积流量精度高达1.65%成熟、可靠和创新的差压液位测量技术⏹通过广泛的过程连接产品、填充液、直接安装或毛细连接材料，能够与任何过程管道连接⏹利用QZ 选件量化和优化整个系统的性能⏹能够在更高的温度下和真空应用中工作⏹通过经济高效的罗斯蒙特Tuned-System TM 组件优化液位测量仪表阀组—优质、便捷、易用⏹经过精心设计和制造，可实现罗斯蒙特变送器的最佳性能⏹通过工厂组装节省安装时间和费用⏹具有各种形式、材料和组态。

3051GP压力变送器1. 压力变送器的概述压力变送器是一种用于将物理量转化为标准信号输出的传感器，广泛用于工业生产、环保监测、仪器仪表等领域。

而3051GP压力变送器是美国瑞泰公司（Rosemount）生产的一种高性能压力变送器，主要用于工业生产领域的流体压力测量。

2. 3051GP压力变送器的特点3051GP压力变送器具有以下特点：2.1 高精度3051GP压力变送器采用了精密的传感器技术和智能的信号处理算法，可以达到高达±0.04％的工业精度级别，能够满足各种严格的工业环境下对于精度的要求。

2.2 高可靠性3051GP压力变送器采用了耐高温、高压、耐腐蚀的钛合金材质制作，具有良好的机械强度和抗氧化性能，能够在各种恶劣环境下稳定工作。

2.3 高灵敏度3051GP压力变送器采用了灵敏的传感器和智能的信号放大器，可以快速响应流体的压力变化，提高了传感器的灵敏度和响应速度。

2.4 多种信号输出方式3051GP压力变送器不仅可以输出模拟信号，还可以输出数字信号，支持多种信号输出方式，满足各种应用需求。

2.5 高度定制化3051GP压力变送器可根据用户的特定要求，提供不同的量程、精度、接口等定制化服务，满足各种应用需求。

3. 3051GP压力变送器的应用3051GP压力变送器广泛应用于以下几个方面：3.1 石油化工3051GP压力变送器能够对石油化工生产过程中的压力测量、流量测量、液位测量等进行精确监测，保障生产质量。

3.2 电力行业3051GP压力变送器可应用于电力行业的压力监测、水位监测、流量监测等，保障电力设备的稳定运行。

3.3 食品行业3051GP压力变送器应用于食品行业的压力监测、流量监测、液位监测等，有助于保证食品生产的安全卫生。

3.4 医疗仪器3051GP压力变送器可应用于医疗仪器的压力测量、流速测量等，确保医疗设备的精度和稳定性。

4. 总结3051GP压力变送器是一种功能强大的高精度传感器，具有多种特点，适用于各种工业生产领域的压力测量、流量测量、液位测量等。

数字化•智能压力/差压变送器DIGITAL•INTELLIGENT PRESSURE/DIFFERENCE PRESSURE TRANSMITTER1.变送器调检前请水平放置。

2.微量程变送器安装至现场后，应对变送器调零。

3.变送器应安装在干燥的环境中，切忌雨水冲刷。

在恶劣环境下，露天安装应使用变送器保护箱。

4.禁止用户自行拆装。

5.请用户自行检查变送器供电电压是否稳定和洁净（电源应防止交流干扰）。

6.经防爆检验合格的产品，不得随意更换元件或改变结构。

7.变送器外接地螺钉须可靠接大地。

8.本安型变送器外配安全栅的安装使用须按其使用说明书进行。

9.当本安防爆型变送器在爆炸危险环境区使用时，向安全栅供电的电源变压器须符合GB3836、4-2000标准8.1来要求。

10.S-PORT通信口必须使用我公司专用转接模块。

开箱后请用户仔细阅读本使用手册！简介 ．．．．．．．．．．．．．．．．．．5 1概述1.1整机外形 ．．．．．．．．．．．．．．61.2整机结构 ．．．．．．．．．．．．．．71.3工作原理简介 ．．．．．．．．．．．．8 2安装使用2.1整机外形尺寸图 ．．．．．．．．．．．92.2现场安装 ．．．．．．．．．．．．．．102.2.1安装方式 ．．．．．．．．．．．．102.2.2引压方式 ．．．．．．．．．．．．102.2.3排气/液阀 ．．．．．．．．．．．122.2.4盖子锁 ．．．．．．．．．．．．．122.2.5流程连接孔距离调整 ．．．．．．．122.2.6安装注意事项 ．．．．．．．．．．142.3与测量方式相关问题 ．．．．．．．．．142.4电气安装 ．．．．．．．．．．．．．．172.5本安防爆型变送器系统接线图 ．．．．．192.6隔爆型变送器说明 ．．．．．．．．．．19 3调试与操作3.1概述 ．．．．．．．．．．．．．．．．203.1.1各键的定义 ．．．．．．．．．．．213.1.2各键的功能描述 ．．．．．．．．．223.1.3工作状态显示 ．．．．．．．．．．223.1.4菜单描述 ．．．．．．．．．．．．223.1.5符号的输入 ．．．．．．．．．．．233.1.6整数的输入 ．．．．．．．．．．．233.1.7小数的输入 ．．．．．．．．．．．23 3.2变送器准确度微调 ．．．．．．．．．．24数字化•智能压力/差压变送器使用手册3.3主菜单说明 ．．．．．．．．．．．．．253.4子菜单操作详细说明 ．．．．．．．．．264用户维护4.1概述 ．．．．．．．．．．．．．．．．334.2软维护 ．．．．．．．．．．．．．．．334.3硬维护 ．．．．．．．．．．．．．．．344.4故障排除 ．．．．．．．．．．．．．．355 法兰变送器安装使用说明5.1 概述 ．．．．．．．．．．．．．．．385.2 品种规格 ．．．．．．．．．．．．．385.3 仪表的调校 ．．．．．．．．．．．．425.4 仪表的使用方法 ．．．．．．．．．．425.5 仪表维护 ．．．．．．．．．．．．．495.6 订货须知 ．．．．．．．．．．．．．49附录A.1性能指标 ．．．．．．．．．．．．．．52A.1.1技术指标 ．．．．．．．．．．．．52A.1.2使用条件 ．．．．．．．．．．．．55A.2随机附件 ．．．．．．．．．．．．．．56A.3注意事项 ．．．．．．．．．．．．．．56数字化•智能压力/差压变送器是在采用世界先进的、成熟的、可靠的电容传感器技术基础上，结合先进的单片计算机技术和传感器数字转换技术精心设计而成的多功能数字化•智能仪表。
