铝模深化设计实用标准化

铝合金模板深化要点深化铝合金模板设计和施工计划时，需要关注一些关键要点，以确保项目的顺利进行和质量控制。

以下是深化铝合金模板设计的一些重要要点：1.结构设计：确保铝合金模板的结构设计满足承载和安全要求。

考虑到预期的荷载、风荷载、抗震要求和临时荷载等，确保模板结构足够坚固和稳定。

2.模板尺寸和布局：确定铝合金模板的尺寸和布局，以适应具体建筑结构的要求。

考虑到房间布局、墙体尺寸、窗户和门的位置等因素。

3.材料选择：选择适合的铝合金材料，以确保其强度、耐久性和轻量化特性。

材料应符合相关标准和规范。

4.连接和支撑：确保合适的连接和支撑系统，以确保模板的稳定性和可靠性。

这包括模板之间的连接、支撑架构和地基支撑。

5.模板表面处理：考虑模板表面的处理，以确保混凝土能够平整流畅地浇筑。

这可能包括防粘涂层、润滑剂或其他表面处理。

6.安全和工程控制：制定安全措施和工程控制计划，以确保工作人员的安全。

这包括模板的安装和拆卸程序，以及安全带和安全网的使用。

7.模板图纸和详细设计：准备详细的铝合金模板图纸，包括构建图、连接细节和支撑细节等。

这些图纸将用于制造和安装。

8.质量控制：设计质量控制程序，以确保铝合金模板的质量。

这可能包括质量检查点、验收标准和测试要求。

9.成本控制：管理模板项目的成本，包括材料成本、制造成本、运输成本和人工成本。

确保项目保持预算内。

10.时程计划：制定施工时程，确保模板的生产、运输和安装与整个工程项目的时程相匹配。

11.维护和保养：考虑模板的维护和保养要求，以延长其使用寿命和性能。

12.可持续性考虑：在模板设计和使用过程中，考虑可持续性因素，如可回收材料、能源效率和减少浪费。

这些要点有助于确保铝合金模板深化设计和施工计划的成功执行。

在项目进行过程中，密切合作的建筑师、工程师和承包商团队可以确保所有关键要点得到满足，以满足项目的需求和目标。

铝合金模板免抹灰深化设计注意要点导言近年来，随着铝合金模板应用的推广，人们的质量意识不断提升，对铝模板施工后的混凝土实体质量要求不断提高，同时政府对绿色施工重视度不断提升，建设单位及施工企业越来越重视施工质量，不断追求降本增效与高品质发展。

而铝模板免抹灰施工能有效地缩短工期、提升质量、绿色施工、降本增效，已逐渐成为我国建筑业不断追求的发展目标。

为顺应铝合金模板免抹灰发展趋势，确保施工质量，作为工程质量把控的源头，施工单位责无旁贷。

本文结合工程实际，就结构施工中常遇问题，对铝合金模板免抹灰深化设计注意要点进行探讨。

工程概况某项目为5栋框架剪力墙结构的高层和1栋框架结构的商住楼及框架剪力墙结构车库，建筑面积约7万㎡。

该项目应用铝合金模板施工，施工目标为结构免抹灰，同时根据项目施工总承包合同及《集团工程巡检评估管理办法》，将接受第三方的实测实量检查。

铝模板免抹灰的意义及重要性建筑物墙体免抹灰施工技术是指通过采用新型模板体系、新型墙体材料或采用预制墙体（其中铝合金模板体系应用越来越广），使墙体表面允许偏差、观感质量达到免抹灰或直接装修的质量水平。

现浇混凝土墙体、砌筑墙体及装配式墙体通过现浇、新型砌筑、整体装配等方式使外观质量及平整度达到准清水混凝土墙、新型砌筑免抹灰墙、装饰墙的效果。

现浇混凝土墙体是通过材料配制、细部设计、模板选择及安拆，混凝土拌制、浇筑、养护、成品保护等诸多施工工艺，使现浇混凝土墙达到准清水免抹灰效果。

对非承重的围护墙体和内隔墙可采用免抹灰的新型砌筑技术，采用粘结砂浆砌筑，砌块尺寸偏差控制为1.5~2mm，砌筑灰缝为2~3mm。

对内隔墙也可采用高质量预制板材，现场装配式施工，刮腻子找平。

近年来，一些大型房地产企业对其承建的建设工程强力推行了实测实量体系，打造结构免抹灰优质工程，其目的是从设计、施工严格深化设计、注重施工质量把控，打造优质工程，以提升商品房的交付品质。

铝合金模板免抹灰体系因其在建筑市场上的重要作用，也逐渐成为工程质量控制的新趋势。

实例分享：铝模板深化设计的8个要点，掌握了施工质量上一个档次【注】铝模只配置标准层的铝模，非标层需要结合铝模、木模施工（如：首层是物业用房、外墙个别楼层存在造型挑檐等）。

（本文图片来源网络，版权归原作者所有）一、加固体系（1）外墙加固体系必须是：内墙4道背楞，外墙5道背楞。

背楞规格：墙背楞第一、二、三道采用80X30X2.5矩形管，第四、五道采用50X30X2.5矩形管。

（2）转角及异形墙体设置定型背楞；墙体的转角端必须设置对拉螺杆。

（3）立杆排布间距≤1200mm，龙骨平行短边方向布置。

（4）斜撑间距≤1600mm，距端≤600mm。

（5）K板二套；标准竖向支撑三套；悬挑构件（阳台、飘板）、楼梯设置四套支撑。

（6）对拉螺杆直径不应小于18mm。

二、反坎优化1、厨卫阳台反坎与主体结构一同施工，成型效果较好，避免后期二次结构时重新支设木模、浇筑混凝土。

2、反坎宽度同二次结构宽度；反坎高度要与砖的模数匹配，便于后期二次结构砌筑。

3、反坎要设置背楞。

如没有背楞混凝土浇筑时会出现涨模现象。

反坎增加背楞反坎无背楞，出现涨模现象4、反坎浇筑的方法有两种。

第一种是反坎做吊模，用吊架固定，吊架与顶板连接用穿墙螺栓固定。

此种方法的弊端是：吊模、吊架固定困难；混凝土浇筑过程中容易出现偏移。

吊模、吊架吊架通过穿墙螺栓与顶板连接第二种方法是反坎放在下面与墙体连接。

此种方法反坎的浇筑成型质量较好。

需要注意：墙体浇筑时，混凝土塌落度要合适，确保混凝土能够流入反坎中，同时安排专人用手持振捣棒振捣，确保反坎混凝土振捣密实。

三、门垛、下挂梁与现浇剪力墙相邻的墙垛、门垛、窗跺≤300mm时一次性现浇，优化为现浇墙体。

门洞过梁优化为下挂梁，门洞下挂梁梁底标高=门洞标高+10mm。

二次结构墙垛优化为现浇过梁优化为下挂梁四、楼梯楼梯设置上三步，并设置滴水线。

楼梯上三步楼梯滴水线五、传料口传料口采用铁质模板，在传料口模板的四边的下半部分按照顶板钢筋间距留置“梳子口”便于钢筋穿过，同时钢筋在传料口位置断开，便于后期传料。

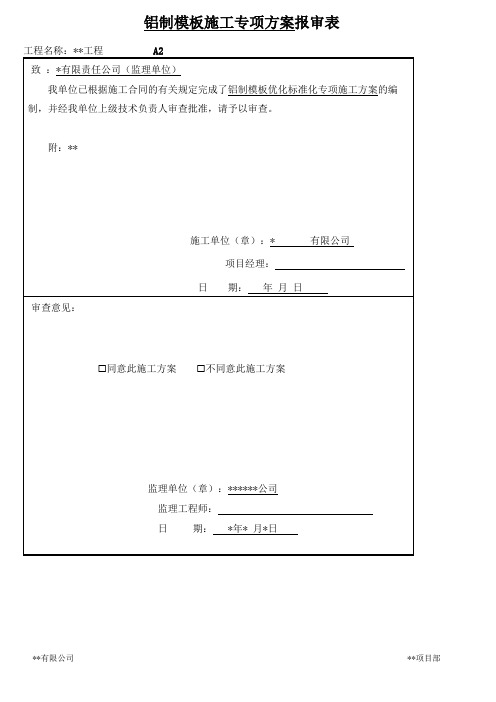

铝制模板施工专项方案报审表铝制模板优化工艺标准化修订记录1目的明确铝模深化设计的标准做法，提升建筑结构标准化和铝模标准化程度，确保铝模高效率施工。

为深切实提高*公司主体结构尺寸精度及成型质量，明确铝合金模板工程的具体要求及工艺关注点，特制定*公司《铝模板优化、工艺标准化》。

2适用范围*公司所属在建、新开项目，层数大于22层的高层楼。

3编制依据3.1《铝合金建筑型材第1 部分基材》GB/T 5237.1-20173.2《建筑施工模板安全技术规范》JGJ162-20083.3《建筑工程大模板技术规程》JGJ/T74-20173.4《建筑用铝合金模板企业标准》Q/ZXJ001-20124一般说明★楼面系统结构主要包括楼面板，楼面龙骨，转角型材和支顶。

墙身系统结构主要包括墙身板，穿墙螺丝，钢背①梁底板②顶板③起步板水平转角④楼梯踏步板⑤墙身板⑥背楞⑦一次性拉片⑧K 板螺丝⑨山形螺母⑩销钉⑾销片⑿顶板单支撑头⒀顶板龙骨支撑头⒁传料口⒂企口压槽板⒃滴水线4.2工艺流程①测量放线②焊接定位筋③安装墙板④安装拉片⑤安装梁板⑥安装顶板⑦安装卡具⑨安装方通管⑨支撑微调⑩安装斜撑⑾安装吊模⑿混泥土浇注①拆墙板②拆梁侧板③拆梁底板④拆顶板⑤模板传递结构截面尺寸以50mm 为模数，墙、柱截面宽度与梁相同（相关要求在联合审图的结构图方案阶段向设计师提出，减少后期的变更）（1）铝合金模板的生产周期从图纸会审起计至铝合金模板板运到现场总工期* 天，各阶段工期如下（按每层展开面积 *平方米计算）：全套施工图（包括建筑、结构、水、电图纸）图纸会审*天；铝合金模板专项图纸会审 * 天；深化铝合金模板加工图纸时间 * 天；铝合金模板生产时间 *天；工厂试拼装、项目部和监理验收及编号、包装、货到现场时间共 *天。

因此，应在基础施工前* 天出全套施工图，保证在标准层施工作业前，铝合金模板板到场。

（2）铝合金模板设计深化要求:★对总包要求：a)确认铝合金模板深化用图纸：图审后建筑结构、实施版建筑图、精装修图纸；首次深化图可按甲方确认后的图审后图纸进行深化，结合实施版建筑图、精装修图纸及工程特点要求等进一步深化。

铝合金模板深化设计探讨摘要：铝模体系的前期深化是一个复杂而烦琐的过程，也是应用铝模体系是否能够成功的首要条件。

这个过程中，我们首先应该明确铝模体系应用的深度，解决铝模体系应用的难点，并且深化铝模体系所需完成的节点。

基于此，本文将对铝合金模板深化设计进行分析。

关键词：铝合金模板；深化设计；设计要点1 铝合金模板深化设计的原则尽可能地一次到位，一次深化，尽可能一次建成二次结构。

深化前需会同结构、建筑、门窗、机电、通风、精装、栏杆、燃气、弱电、消防、防雷、电梯、铝模厂家、总包等多个单位进行深入对接，确保每个细节均能合理策划；并及时不建设单位、设计单位、监理单位。

在确保施工图准确性的同时，可缩短铝模深化时间，从而最大限度地发挥铝模的优势。

详细设计主要包括以下内容：墙朵、门窗四周窗台过梁、部分内外短肢墙、外墙砖墙及立面线、厨房卫生间、水电井口、阳台反坎等；填充砖与混凝土墙柱接缝处应设置压力槽，抹灰后平混凝土墙柱面，窗框四周应设计企口、滴水等防渗构造。

2 铝合金模板深化设计的要点2.1对细部构造优化构造优化：为保证铝合金模板的操作及拆除作业，施工面净空尺寸不宜小于500mm。

外墙全现浇混凝土；现浇墙体相邻的墙垛、门垛、窗垛≤300mm 时一次现浇、转角门垛、T 字垛、门间垛≤300mm短墙优化；剪力墙间≤600mm砌筑墙优化。

楼梯优化：板式楼梯设置上三跑。

吊模优化：吊模宽度同优化后砌块厚度。

卫生间坎台高度为≥250mm。

洞口加固优化：通行洞口上下二道背楞拉通。

非通行洞口四道背楞全部拉通；下挂梁（大于800Mm）设置一道通长钋背楞戒分段加固；飘窗设置抗变形对拉螺杆；窗洞企口：外墙阴角转角窗需预留窗垛；窗台砌筑部位优化为砼墙。

2.2 对铝合金综合质量进行检验铝合金模板的综合质量包括进场前、组合时、拆模时三个方面。

为满足免抹灰要求，铝合金模板进场前必须达到合格标准，并与厂家协调。

如不符合设计要求，应禁止出厂进场，从源头上解决深化设计中的质量问题。

1铝模前期深化设计概述铝模体系的前期深化是一个复杂而烦琐的过程，也是应用铝模体系是否能够成功的首要条件。

这个过程中，我们首先应该明确铝模体系应用的深度，解决铝模体系应用的难点，并且深化铝模体系所需完成的节点。

但是，这些不是施工单位能全部解决的，还需要业主、设计单位共同参与其中，共同配合才能更好地完成铝模体系前期的深化设计，共同将采用铝模体系所面临的各类风险降低到最低。

通过前期的深化设计的反复论证，达到深化设计的既定目标，往往在后期铝模体系应用中能起到事半功倍的效果。

2铝模体系设计深化阶段铝模体系应用在设计阶段就应该进行深化，设计阶段深化的全面性和科学性能为后期的施工深化减少很多的工作量，从而提高深化效率，最大限度地节约铝模体系深化设计的总时间。

在设计阶段，需要注意如下几点：首先是否需要采用铝模体系施工，如果要采用铝模体系进行施工，那么，设计在外形的构造上，就需要对线条及外造型进行优化，不能有过多的变化性的建筑造型和复杂的线条形式，否则会对铝模体系的应用造成很大的施工困难甚至无法施工。

其次是外墙是否需要混凝土一次成型，如果外墙采用混凝土一次成型代替传统维护砌体结构，那么，荷载的计算需要在结构设计时一次性考虑深化，否则后期将带来很大的结构设计的返工量，影响施工进度。

并且应用铝模体系的楼层必须为标准层，梁的截面尺寸及楼板厚度必须要统一，否则会增加铝模体系所投入的费用[1]。

3铝模体系施工深化阶段施工深化设计阶段，所需达到的目标是通过设计图纸，结合设计意图和铝模体系应用深度，使铝模体系深化设计具有可实施性和可操作性，为下一步的生产加工和拼装做充足准备。

拿到施工设计图纸后，首先需要完成审图工作，通过建立铝合金模板体系深化设计要点Key Points for Further Design of Aluminum Alloy Formwork System陈涵，严美（中建二局第三建筑工程有限公司，成都610045）CHEN Han,YAN Mei(TheThirdConstructionEngineeringCompanyCo.Ltd.ofChinaConstructionSecond EngineeringBureau,Chengdu610045,China)【摘要】铝合金模板体系，全称为建筑用铝合金模板系统，是继竹木模板，钢模板之后出现的新一代新型模板支撑系统。

目录一目的.................................................... 二适用范围................................................ 三编制说明................................................一结构标高体系........................................二楼地面做法..........................................三墙面做法............................................四门洞做法............................................五窗户做法............................................六支撑体系做法........................................一目的明确铝模深化设计的标准做法;提升建筑结构标准化和铝模标准化程度;确保铝模高效率施工..二适用范围适用于所有拟采用铝模施工新项目;铝模选用条件为层数≥22层..三编制说明一本标准做法原则上要求所有拟采用铝模施工新项目均按此做法执行；二铝模设计生产厂家选择需经过区域工程技术部考察合格同意后方可采用;原则上不允许采用翻新铝模生产施工；三项目部在铝模深化设计过程中需及时提供铝模设计以下相应图纸施工资料：1.建筑、结构、水电强弱电箱、线盒及给排水管定位图；2.消防箱和管道安装定位图、电梯门安装定位图、防火门安装定位图、栏杆安装定位图四铝模深化图纸标高以结构标高为基准标高;以客厅结构完成面标高Hg为基准点；五厂家设计深化审图时;提供三维图；铝模各部位深化要点需祥列清单表示;细部节点做法需出大样；六铝模深化设计必须经过区域副总裁孙军总审核同意后;方可进行铝模生产；四铝模深化设计的标准做法一结构标高体系二楼地面做法三墙面做法四门洞做法五窗户做法铝合金窗固定方式采用几型马镫螺丝固定六支撑体系做法。

浅析铝模施工、深化设计技术的应用优势与实施要点摘要：铝合金模板相比其它种类的模板具绿色环保、质量好、效益高等特点，因此在建筑行业中具有非常高的应用价值，值得推广使用。

本文进一步分析了铝合金模板施工工艺、优势及其应用前景，以供各同仁参考借鉴。

关键词：建筑施工；铝合金模板；施工工艺；深化设计；优化建议前言：随着土地供不应求，部分城市缩短土地出让金缴纳周期，甚至是现房销售，给房地产开发商带来较大资金压力，合理缩短工程建设周期、缩短资金回收时间显得特别重要。

通过对铝模进行优化设计，使内外墙部分结构、构件、构造一次成型，从而达到即减少外墙渗漏，又实现免抹灰、内外墙穿插施工、缩短工程建设周期的目的。

如何对铝模深化设计进行管理，是各房地产单位值得关注的课题。

本文从铝模深化设计的优势及其关注点进行铝模深化设计管理分析。

1铝合金模板的应用优势分析1.1有利于建筑行业可持续性发展顾名思义，铝合金模板的制作材料为铝合金，传统胶合板模板的材料为木头，所以，铝合金模板的广泛应用能够减少大量的树木被砍伐，为保护森林资源奠定了基础。

简洁而言，森林资源得到保护，也就减少了水土流失等自然灾害的发生频率。

同时，还减少了抹灰使用的水泥、砂料等材料的损耗，节约能源。

铝合金模板的推广，规避了废弃胶合板模板的处理问题，减少了建筑垃圾的清理工作，这是符合我国可持续性发展目标的，为绿色施工提供支持。

1.2有利于提高浇筑混凝土的质量铝合金模板不同于传统的胶合板模板，它的表面呈现出光滑、平整的状态，这种良好的特性也就会促进浇筑混凝土的质量提高，我们会发现，利用铝合金模板施工的混凝土外表也相对应的呈现出光滑和平整的特点。

基于此，我们就不需要在混凝土面层涂抹灰粉，这样就会最大程度的减少建筑材料的消耗，从而达到清水混凝土的施工效果，同时，也会降低人力资源成本。

另一方面，铝合金模板主要是依靠机械制作、拼合，众所周知，机械加工可以将精度控制到最高，自动规避了人工操作的误差性，所以，就会使拼装后的铝合金模板的板缝极其严密，减少了漏浆现象的发生，从而为浇筑混凝土的无孔洞、露筋、蜂窝、麻面等状况的减少提供基本保障。
