分段绝缘器的标准要求概述及解释说明1. 引言1.1 概述分段绝缘器是电力系统中一种常用的电气设备，其主要作用是在电路中提供安全隔离和绝缘保护。

分段绝缘器广泛应用于变电站、输配电网络以及各类工业场所，起着重要的保护作用。

本文将深入研究分段绝缘器的标准要求，旨在全面了解并解释相关标准对于该装置的要求。

1.2 文章结构本文将按照以下顺序进行介绍和讨论：首先，在引言部分对文章的目的和结构进行概述；接着，在正文部分对分段绝缘器的定义、作用、基本构造要求以及材料选择和耐电压要求进行详细阐述；然后，在标准要求详解部分，将涵盖国内和国际两个层面上对于分段绝缘器标准的概述、比较和总结，并进一步讨论常见偏差和问题以及相应解决方法；并且，通过实例分析与讨论部分展示具体项目中所遇到的挑战与解决方案案例分享，同时探讨不同场景下对于分段绝缘器标准要求的变化情况，以及对未来发展趋势的展望；最后，在结论部分进行总结回顾文章主旨、目的和内容，并提供对相关领域的启示与建议，同时探讨未来分段绝缘器标准要求的发展方向。

1.3 目的本文旨在全面介绍和解释分段绝缘器的标准要求。

通过深入研究国内和国际标准以及具体案例分析，我们将详细探讨分段绝缘器在材料选择、构造要求、耐电压等方面需要满足的标准。

同时，文章还将进一步讨论常见偏差和问题及其解决方法，并展望未来分段绝缘器标准要求的发展趋势。

通过本文的阐述，读者将能够更好地理解和应用分段绝缘器，并为相关领域中相关技术人员提供指导与参考。

2. 正文：2.1 分段绝缘器的定义和作用分段绝缘器是电力系统中一种重要的电气装置，主要用于将电力线路进行分段隔离，以提供安全可靠的电力输送。

它可以有效地防止线路间的电气连通和相互影响，保障电力传输过程中的操作人员安全，并确保系统运行的稳定性和可靠性。

分段绝缘器通常由导线、支撑结构、绝缘子等部分组成。

导线起到导引电流和隔离功效，支撑结构提供机械强度以及对导线的固定支持，而绝缘子则起到绝缘作用，防止导线与支撑结构之间产生直接接触。

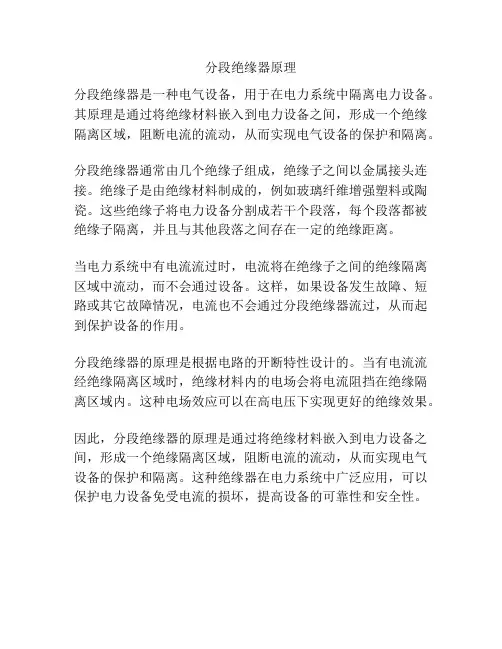

分段绝缘器原理
分段绝缘器是一种电气设备，用于在电力系统中隔离电力设备。

其原理是通过将绝缘材料嵌入到电力设备之间，形成一个绝缘隔离区域，阻断电流的流动，从而实现电气设备的保护和隔离。

分段绝缘器通常由几个绝缘子组成，绝缘子之间以金属接头连接。

绝缘子是由绝缘材料制成的，例如玻璃纤维增强塑料或陶瓷。

这些绝缘子将电力设备分割成若干个段落，每个段落都被绝缘子隔离，并且与其他段落之间存在一定的绝缘距离。

当电力系统中有电流流过时，电流将在绝缘子之间的绝缘隔离区域中流动，而不会通过设备。

这样，如果设备发生故障、短路或其它故障情况，电流也不会通过分段绝缘器流过，从而起到保护设备的作用。

分段绝缘器的原理是根据电路的开断特性设计的。

当有电流流经绝缘隔离区域时，绝缘材料内的电场会将电流阻挡在绝缘隔离区域内。

这种电场效应可以在高电压下实现更好的绝缘效果。

因此，分段绝缘器的原理是通过将绝缘材料嵌入到电力设备之间，形成一个绝缘隔离区域，阻断电流的流动，从而实现电气设备的保护和隔离。

这种绝缘器在电力系统中广泛应用，可以保护电力设备免受电流的损坏，提高设备的可靠性和安全性。

分段绝缘器性能比较及安装调试运行注意事项一、分段绝缘器的性能比较1.基本概念：2.产品种类：目前市面上常见的分段绝缘器有气体隔离式分段绝缘器、真空隔离式分段绝缘器和光纤测温分段绝缘器等。

这些不同类型的分段绝缘器在性能上各有优劣。

3.隔离效果：4.耐受电压能力：5.故障处理能力：当系统发生绝缘故障时，分段绝缘器需要能够及时切除有故障的段，确保其他段的正常运行。

在故障处理能力方面，光纤测温分段绝缘器具有较好的性能，能够快速准确地定位故障点。

6.操作便捷性：1.安装前准备：安装分段绝缘器前，需要认真阅读产品的安装说明书，并了解具体的安装要求和操作流程。

此外，还需准备好必要的安装工具和设备。

2.安装位置选择：安装位置的选择对于分段绝缘器的正常运行至关重要。

需要确保安装位置能够满足产品的安装尺寸要求，并且具备良好的通风条件。

此外，还需要考虑维修和检修的方便性。

3.安装步骤：根据产品的安装说明书，按照正确的安装步骤进行安装。

需要注意的是，安装时需要确保各个部件的连接牢固，且紧固螺钉不可过紧或过松。

4.调试运行：安装完成后，需要进行调试运行，确保分段绝缘器的正常工作。

在调试过程中，需要仔细检查各个部件的接线是否正确，电气连接是否可靠。

此外，还需要检查绝缘器的隔离效果是否满足要求。

5.定期维护：为了保证分段绝缘器的长期稳定运行，需要进行定期的维护和保养工作。

定期检查绝缘器的电气连接和机械部件，确保其良好的工作状态。

同时，定期清洁绝缘器表面的污物，保持其良好的绝缘性能。

总结：分段绝缘器是电力系统中非常重要的设备，其性能比较和安装调试运行都需要我们特别注意。

合理选择分段绝缘器的类型和规格，按照正确的安装步骤进行安装，进行必要的调试和运行检查，定期维护和保养，才能保证分段绝缘器的正常运行，提高电力系统的可靠性和稳定性。

分段绝缘器安装技术标准
1、本图为侧线分段绝缘器安装位置图
2、当安装于中间悬挂处时，该跨的承力索应位于接触线的正上方，即按直链形悬挂安装。

分段绝缘器处的导高应稍高于绝缘器两侧悬挂点接触线的导高（10-30mm）
3、当安装在渡线处时，分段应中心应安装在两正线线路中
心等距离的位置。

当绝缘器安装于交叉渡线位置时，a值为分段中心距较近线路中心间的最小距离，施工时应考虑导线温度伸缩量对a值的影响。

a值见下表。

4、分段绝缘器安装必须端正水平，过渡板上不得有硬点。

渡线处安装平面位置示意图
中间悬挂处安装位置立面示意图
悬瓶
5000mm
da=l×t×f×Sin(arctg(lx)) ×103
l---分段中心距中锚的距离。

t---最高温度与吊弦正常位置的温度之差。

f---接触线的线胀系数。

L x--道岔类型。

d a--a值的修正值。

即施工时分段中心距线路中心的距离a值不小于（a+d a）
经计算：da约等于２５ｍｍ；。

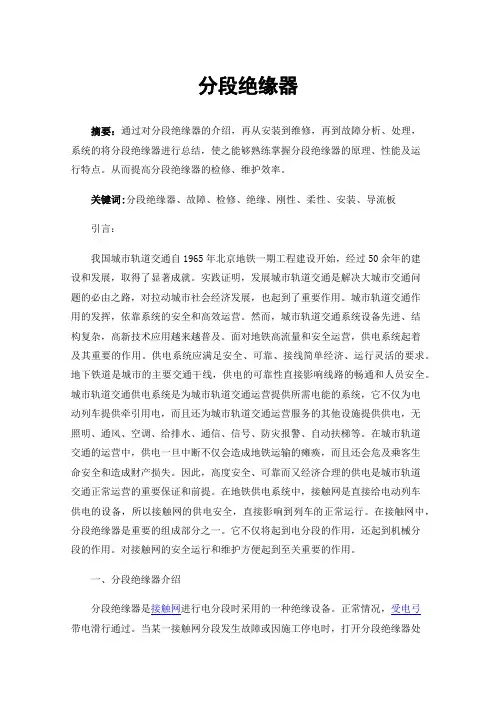

分段绝缘器摘要：通过对分段绝缘器的介绍，再从安装到维修，再到故障分析、处理，系统的将分段绝缘器进行总结，使之能够熟练掌握分段绝缘器的原理、性能及运行特点。

从而提高分段绝缘器的检修、维护效率。

关键词:分段绝缘器、故障、检修、绝缘、刚性、柔性、安装、导流板引言：我国城市轨道交通自1965年北京地铁一期工程建设开始，经过50余年的建设和发展，取得了显著成就。

实践证明，发展城市轨道交通是解决大城市交通问题的必由之路，对拉动城市社会经济发展，也起到了重要作用。

城市轨道交通作用的发挥，依靠系统的安全和高效运营。

然而，城市轨道交通系统设备先进、结构复杂，高新技术应用越来越普及。

面对地铁高流量和安全运营，供电系统起着及其重要的作用。

供电系统应满足安全、可靠、接线简单经济、运行灵活的要求。

地下铁道是城市的主要交通干线，供电的可靠性直接影响线路的畅通和人员安全。

城市轨道交通供电系统是为城市轨道交通运营提供所需电能的系统，它不仅为电动列车提供牵引用电，而且还为城市轨道交通运营服务的其他设施提供供电，无照明、通风、空调、给排水、通信、信号、防灾报警、自动扶梯等。

在城市轨道交通的运营中，供电一旦中断不仅会造成地铁运输的瘫痪，而且还会危及乘客生命安全和造成财产损失。

因此，高度安全、可靠而又经济合理的供电是城市轨道交通正常运营的重要保证和前提。

在地铁供电系统中，接触网是直接给电动列车供电的设备，所以接触网的供电安全，直接影响到列车的正常运行。

在接触网中，分段绝缘器是重要的组成部分之一。

它不仅将起到电分段的作用，还起到机械分段的作用。

对接触网的安全运行和维护方便起到至关重要的作用。

一、分段绝缘器介绍分段绝缘器是接触网进行电分段时采用的一种绝缘设备。

正常情况，受电弓带电滑行通过。

当某一接触网分段发生故障或因施工停电时，打开分段绝缘器处的隔离开关将该部分接触网断电，而其他部分能正常工供电。

如：两部分接触网系统分别供电时，当一部分接触网的电源发生问题不能供电，则可合上隔离开关，使其使用一个电源，从而提高了接触网运行的可靠性和灵活性。

分段绝缘器的技术标准分段绝缘器是一种用于电力输配电系统的重要设备，它主要用于在电力线路中起到隔离和支撑导线的作用。

分段绝缘器的技术标准对于确保电力系统的安全稳定运行具有重要意义。

本文将就分段绝缘器的技术标准进行详细介绍，以期为相关从业人员提供参考。

首先，分段绝缘器的材料要求是关键的技术标准之一。

分段绝缘器的主要材料应该是具有优异绝缘性能的材料，如陶瓷、玻璃纤维等。

这些材料应具有良好的耐电压、耐污秽、耐候性能，以确保分段绝缘器在各种恶劣环境下都能保持良好的绝缘性能，从而保障电力系统的安全运行。

其次，分段绝缘器的结构设计也是技术标准的重要内容之一。

分段绝缘器的结构设计应符合国家相关标准和规范，保证其在承受电力负荷时不会出现破损或击穿现象。

同时，分段绝缘器的结构设计还应考虑到安装和维护的便捷性，以减少人为因素对设备性能的影响。

此外，分段绝缘器的绝缘性能是技术标准的核心内容之一。

分段绝缘器在运行过程中必须具有良好的绝缘性能，以防止电力系统发生绝缘故障而导致停电或事故。

因此，分段绝缘器的绝缘性能测试和评定应符合国家标准，确保其在额定电压下能够稳定可靠地工作。

最后，分段绝缘器的外观质量也是技术标准的重要内容之一。

分段绝缘器作为电力系统的重要设备，其外观质量应该符合相关标准，保证其外观光洁、无裂纹、无气泡等缺陷，以确保其在运行过程中不会因外部环境因素导致性能下降或损坏。

综上所述，分段绝缘器的技术标准涉及材料要求、结构设计、绝缘性能和外观质量等多个方面，对于保障电力系统的安全稳定运行具有重要意义。

相关从业人员在使用和选择分段绝缘器时应严格按照相关技术标准进行操作，以确保电力系统的安全可靠运行。

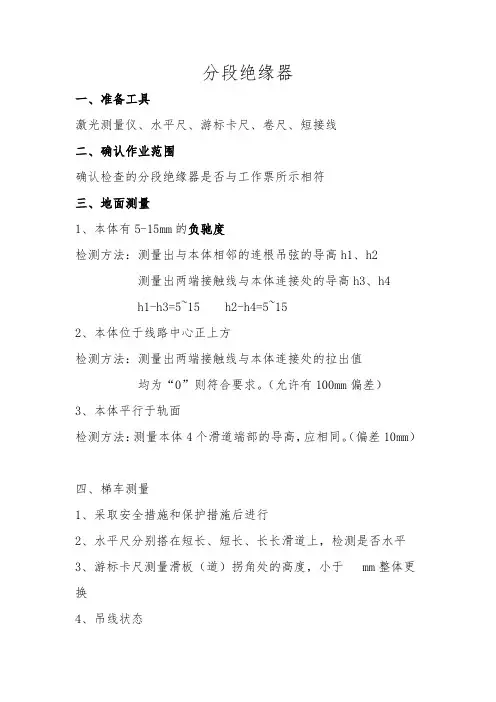

分段绝缘器
一、准备工具
激光测量仪、水平尺、游标卡尺、卷尺、短接线
二、确认作业范围
确认检查的分段绝缘器是否与工作票所示相符
三、地面测量
1、本体有5-15mm的负驰度
检测方法：测量出与本体相邻的连根吊弦的导高h1、h2
测量出两端接触线与本体连接处的导高h3、h4
h1-h3=5~15 h2-h4=5~15
2、本体位于线路中心正上方
检测方法：测量出两端接触线与本体连接处的拉出值
均为“0”则符合要求。

（允许有100mm偏差）
3、本体平行于轨面
检测方法：测量本体4个滑道端部的导高，应相同。

（偏差10mm）
四、梯车测量
1、采取安全措施和保护措施后进行
2、水平尺分别搭在短长、短长、长长滑道上，检测是否水平
3、游标卡尺测量滑板（道）拐角处的高度，小于 mm整体更换
4、吊线状态
5、绝缘件状态
6、力矩是否合格
7、空气间隙（认为无需测量，出厂就是那样子的）。

分段绝缘器的安装与调整一、吉斯玛分段绝缘器〔官坝、北机务段〕1.1使用条件使用围：用于单相、2x25kV，50Hz，AC 电气化铁路正线上渡线的电气绝缘，以及接触网系统的其他绝缘。

1.2 接触网的悬挂模式：全自动受拉简单垂直接触网系统，不带Y 型弹性电线。

1.3 系统高度：1.6m。

2 标准技术性能和规2.1 性能和要求2.1.1 分段绝缘器由主绝缘子、金属附件和悬挂部件组成。

本包设备还包括承力索和其他连接部件采用的绝缘器。

承力索使用的绝缘器是复合绝缘子。

2.1.2 绝缘局部和受电弓之间是直接滑动接触。

在通过受电弓时不得产生任何供电中断。

分段绝缘器的中性绝缘子两端允许电压是25kV，允许工作电流〔不得减少产品的使用寿命〕的600A。

短路电流的要求：无载电压25kV 情况下，短路电流不得低于5kA〔持续0.1s〕。

安装条件〔包括产品安装曲线，交织以及可变弧度〕将在根本设计阶段提供。

在规定安装条件以及第1 条中所规定工作条件下运行，可保证产品不与受电弓相碰撞。

分段绝缘器的材料可提供很好的电弧电阻性能以及电弧抑制性能，可以防止烧坏分段绝缘器的附件。

灭弧的时间少于或等于≤ 2s。

角形避雷器的距离应确保能提供超过最大运行电压2.5 倍的过电压的保护。

2.1.3 分段绝缘器的材料：主绝缘子由高强度聚合材料制成。

相关金属安装配件以及各种附件和紧固件由防腐轻型材料制成。

2.2 性能和技术要求2.2.1整个分段绝缘器的工作年限不得低于15 年。

在其整个工作年限，绝缘构件的电气和物理性能如下表所示：2.2.2 设置的分段绝缘器的重量大约12.5kg。

整套分段绝缘器的安装说明将在设计联络会议期间提供。

受电弓的接触压力不超过250N。

3. 附件备件、专用仪器和工具在正常工作运行情况下，只有与受电弓接触的构件才会受到磨损。

因此分段绝缘器的备件主要是接触横浇口〔长和短两种〕，以及承座。

请参见备件表。

二、XTK分段绝缘器1.工作条件1.1 用途：用于单相50Hz、2×25kV 交流电气化铁路正线间渡线及其他接触网电分段处。

接触网刚性悬挂零件——分段绝缘器
分段绝缘器具消弧性能，属贯通式，主体由绝缘体及滑道组成，滑道两端装 有弧角。

分段绝缘器应完全满足以下规格：
序号
1 2 3 4
5 6 7 8 9 1 0
内
容
工频干耐受电压不小于(kV) 工频湿耐受电压不小于(kV) 全波冲击耐受电压不小于(kV) 人工污耐受电压不小于(kV)
(盐密为 0.4mg/cm2) 泄漏距离不小于(mm)
绝缘电阻(MΩ ) 泄漏电流(μ A)
5 分钟耐压 耐弧性能 表层材质耐漏电起痕性和耐电蚀 损性能
单件绝缘体技术数值 消弧型
180 150 300 40
1600 >50000
<1 ≥180kV ≥180s 1A3.0 级
备注


序号
1 1
1 2
1 3
1 4
内
容
抗漏电性能
吸水率
吸红性能
允许最大通过速度
单件绝缘体技术数值 3
备注
＜0.005%
15 分钟/10mm
120km/h

















。

分段绝缘器的标准要求文档标题：分段绝缘器的标准要求与规范一、引言分段绝缘器是电气化铁路接触网系统中的重要部件，主要用于在特定区间内实现电气回路的隔离和断开，确保电力系统的安全运行和维护作业人员的人身安全。

其设计、制造、安装及使用均需严格遵循相关标准和规范。

二、主要技术参数标准1. 绝缘性能：分段绝缘器应具备优良的电气绝缘性能，能承受高压线路的工作电压并保持高耐压水平，满足GB/T 20847《电气化铁道接触网用绝缘子》等相关国家标准的要求。

2. 力学性能：应具有足够的机械强度以承受列车通过时产生的动态负荷和风压等环境因素的影响，且在各种工况下结构稳定，不发生永久变形。

3. 环境适应性：适用于不同气候条件下的铁路运营环境，包括但不限于高温、低温、湿热、盐雾、风雪等恶劣环境，满足相应的抗老化、防污闪等性能要求。

4. 结构设计：结构紧凑，易于安装和维护，且具有良好的自洁功能，减少积尘、积雪对绝缘性能的影响。

三、安装与使用标准1. 分段绝缘器的安装位置应符合电气化铁路设计规范，保证其与相邻设备间的安全距离。

2. 安装过程必须严格按照产品说明书和技术图纸进行，确保紧固件紧固可靠，各部件连接紧密无松动。

3. 使用过程中应定期进行检查和维护，包括外观检查、绝缘性能测试以及必要的清洁处理，发现异常情况应及时处理或更换。

四、质量控制与验收标准分段绝缘器的生产厂商应建立健全质量管理体系，从原材料采购、生产过程控制到出厂检验，全过程严格执行国家及行业标准。

同时，产品的验收应依据相关技术规范和合同约定的技术指标进行，确保每一件投入使用的分段绝缘器都达到高标准要求。

五、结语综上所述，分段绝缘器作为保障电气化铁路安全运行的关键设备，其各项性能指标、生产工艺、安装使用及质量控制等方面的标准要求不容忽视。

只有严格遵守和执行这些标准，才能有效保障铁路供电系统的稳定运行，降低安全事故风险，提升运输效率。
