分段绝缘器检修作业指导书..

电话Tel 0086 (0)9172755166 传真Fax :0086 (0)9172755165分段绝缘器检查维护说明书双绝缘子电话Tel 0086 (0)9172755166 传真Fax :0086 (0)9172755165检查所需工具1. 16和17mm 的扭矩扳手2. 水平仪3. 游标卡尺4．0-200牛的弹簧秤5．红外线导高检测仪6．平口螺丝刀7．钳子电话Tel 0086 (0)9172755166 传真Fax :0086(0)9172755165分段绝缘器检验项目及调整方法对于分段绝缘器安装后，初期运行期间主要针对以下项目进行检查：1．拉出值检验项目：分段处于轨道中间位置，即拉出值在± 50 mm 处。

检验工具：红外线导高检测仪。

调整方法：从分段两端的定位点调整。

2．负弛度图2—1 表2—1检验项目：分段绝缘器比两侧相邻定位点高出至少20mm ，有条件的位置可以按照表2—1进行调整。

检验工具：红外线导高检测仪。

调整方法：调整分段绝缘器的4根吊弦或花篮螺栓至合适的负弛度。

3．滑板固定线夹图3—1检查项目：此处接触线和铜滑板三点处于同一水平面。

检查工具：水平尺。

调整方法：松螺栓，用水平尺靠滑板及导线至三点一线时紧固螺栓。

序号 张力（kN ）抬升量X （mm ）1 1540 2 20 303 25~30 20电话Tel 0086 (0)9172755166 传真Fax :0086 (0)9172755165注意：此处螺栓紧固力矩50Nm。

4．长滑板消弧角处（即分段绝缘器中间部位）图4—1检查项目：绝缘棒下底面与铜滑板下底面的距离为1~3mm;检验工具：水平尺、游标卡尺或塞尺。

调整方法：松开箭头所指螺母（图4—2），先抬升长滑板至合适高度，拧紧螺母，再调整同一端段滑板与长滑板水平（图4—3），并拧紧螺母。

注意：此处螺栓紧固力矩40N m，调整后复查受电弓不能磨损绝缘棒端头压接处的金属头。

普速线路吉斯玛分段绝缘器检修标准化作业指导书目次1. 适用范围 (2)2. 规范性引用文件 (2)3. 编制依据 (2)4. 吉斯玛分段绝缘器检修指导书 (2)4.1. 准备工作 (2)4.2. 检修技术标准 (4)4.3. 检修作业流程 (5)4.4. 检修过程中关键问题的处理方法 (6)4.5. 检修过程中安全风险点及卡控措施 (6)1.适用范围本作业指导书适用于供电段管内普速线路吉斯玛分段绝缘器检修和常见问题处理。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《普速铁路接触网安全工作规则》铁总运〔2017〕25号《普速铁路接触网运行维修规则》铁总运〔2017〕25号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路接触网安全工作规程》、《铁路接触网管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.吉斯玛分段绝缘器检修指导书4.1.准备工作4.1.1 人员：车梯作业不少于12人、作业车作业不少于8人（不含司机）4.1.2 工具序号工具名称型号单位数量备注1 接触网作业车（梯车）辆 12 卡线器20KN （NGK）个 2 根据张力选用3 手板葫芦(链条葫芦) 2-3t 台 1 根据张力选用4 扭面器85-120 把 4 根据线型选用5 扭力扳手20-100N 把 2 配相应套筒各2个6 几何参数激光测量仪套 17 锉刀把 210 钢丝套1-1.5m（2T）根 2 根据张力选用11 断线钳900mm 把 112 五轮整弯器台 113 水平尺(坡度尺) 500-600mm 把 114 等位线25mm²（10m）根 1 V型天窗作业采用15 工具包个 216 木榔头(橡胶锤) 把 217 钢卷尺把 118 绝缘吊绳10m 根 119 个人工具套 2 不少于2套20 防护工具套 2 不少于2套21 通讯工具台 5 不少于5台4.1.3 材料序号材料名称型号单位数量备注1 分段绝缘器零部件吉斯玛套 1 含承力索绝缘子2 毛巾棉质条 23 棉纱公斤0.54 酒精（中性清洗剂）公斤0.55 砂布张 26 软态不锈钢绑扎线Ф1.6 公斤0.54.1.4 资料：接触网平面布置图、分段使用说明。

普速线路XTK分相绝缘器检修标准化作业指导书目次1. 适用范围 (2)2. 规范性引用文件 (2)3. 编制依据 (2)4. XTK分相绝缘器检修指导书 (2)4.1. 准备工作 (2)4.2. 检修技术标准 (3)4.3. 检修作业流程 (6)4.4. 检修过程中关键问题的处理方法 (6)4.5. 检修过程中安全风险点及卡控措施 (10)1.适用范围本作业指导书适用于供电段管内普速线路XTK分相绝缘器检修和常见问题处理。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《普速铁路接触网安全工作规则》铁总运〔2017〕25号《普速铁路接触网运行维修规则》铁总运〔2017〕25号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路接触网安全工作规程》、《铁路接触网管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.XTK分相绝缘器检修指导书4.1.准备工作4.1.1 人员：车梯作业不少于12人、作业车作业不少于8人（不含司机）4.1.2 工具序号工具名称型号单位数量备注1 接触网作业车或车梯台 12 工具包个 13 力矩扳手套 24 内六角扳手套 15 铁榔头把 16 挫刀把 17 钢卷尺把 18 水平尺600 把 19 游标卡尺把 110 接触线五轮较直器套 111 木榔头（橡胶锤）把 112 测量工具测量仪或测杆套 113 安全工具14 防护工具4.1.3 材料序号材料名称型号单位数量备注1 引弧棒套 12 酒精瓶 13 整体吊弦与线型匹配根124 垫圈个若干各种型号5 螺栓套若干各种型号6 弹簧销个适量7 开口销个适量各种型号8 销钉个适量各种型号9 毛巾张 210 钙基脂润滑油袋 111 不锈钢丝 3.5 m 适量12 绑扎线 1.6 m 适量4.1.4 资料：接触网平面布置图、安装图、分相使用说明。

分段绝缘器新检规第一百四十五条分段绝缘器〔一〕分段绝缘器通过速度不得超过12021h。

空气绝缘间隙不小于300mm。

〔二〕分段绝缘器主绝缘应完好，其外表放电痕迹应不超过有效绝缘长度的2021主绝缘严重磨损应及时更换。

〔三〕分段绝缘器应位于受电弓中心，一般情况下偏差不超过100mm。

相对于两侧吊弦点有5～15mm的负弛度。

滑道底面应平行于轨面，最大偏差不超过10mm。

〔四〕分段绝缘器导线接头、导流滑道端头处过渡平滑。

承力索分段绝缘子应采用重量较轻的有机复合绝缘子。

〔五〕分段绝缘器不应长时间处于对地耐压状态。

雨、雪、雾、霾、冻雨等恶劣天气下，起电分段作用的隔离开关严禁处于分闸状态。

隔离开关应在作业开始前30分钟内断开，在作业间歇时间大于30分钟时应闭合，继续作业时再断开，作业结束后应及时闭合。

〔六〕分段绝缘器安装位置符合规定，距离定位点不得小于2m。

一、维修工程及作业标准1、绝缘件及绝缘间隙检查维修标准〔1〕绝缘棒外表应清洁、无烧伤、裂纹，外表放电痕迹不应超过有效长度的2021绝缘棒直径为2021m的圆形棒，每面磨损小于mm 。

〔2〕两绝缘棒的中心距离为80 mm，同一侧两滑板的放电角隙的夹角为60°，空气间隙〔角隙〕≥300 mm。

2、整体及各部配合参数检查维修标准〔1〕接触线和承力索形成的截面必须与轨平面垂直，并处于轨道中心，允许误差±50 mm。

〔2〕滑板下边缘必须低于绝缘棒末端下边缘4mm。

从接触线到滑板的过渡以及从滑板到绝缘棒的过度不应有任何高度差异。

〔3〕如果由于电弧使滑板下边缘与消弧角上边缘之间的距离小于100mm或滑板的剩余截面不能保证稳定性〔滑板磨损＞3mm时〕，需要更换。

〔4〕分段绝缘器安装高度，严格按设计行车速度所要求的抬升力，用钢尺和弹簧称测取所安装的高度值，允许偏差为±5mm。

不同行车速度所要求的抬升力如下：100㎞/h为100N，160㎞/h 为120212021/h为150N。

接触网柔性分段绝缘器检修作业指导书2014-01-23发布 2014-01-24实施目录1编制依据 (1)2作业条件 (1)3准备工作 (1)4安全注意事项及危险点控制措施 (3)5作业标准、内容与周期 (3)6作业内容 (4)接触网柔性分段绝缘器检修作业指导书1编制依据1.1设计资料：接触网平面布置图、安装图等。

1.2设备及零部件资料。

2作业条件2.1环境条件2.1.1 环境温度：-10℃～+40℃(隧道外)；-5℃～+40℃(隧道内)2.1.2 最大风速：30m/s2.1.3 覆冰厚度：5mm2.1.4 海拔高度：≤1000m2.1.5 相对湿度：日平均值不大于95%；月平均值不大于90%；有凝露2.1.6 污秽等级：重污区2.1.7 地震烈度：7度2.1.8 雷暴级别：中雷区2.2对人员的要求2.2.1 现场工作人员的身体状况、精神状态良好。

2.2.2 检修作业人员应具备高压电工证、进网许可证、岗位资格证、安全合格证，工作领导人还应具备施工负责人证。

2.2.3 施工负责人必须是经公司施工负责人资格考试合格批准。

3准备工作3.1人员组织及分工4安全注意事项及危险点控制措施4.1作业过程中严格遵守《接触网安全作业规程》规定。

4.2高空作业人员扎好安全带选好站立方向，作业一定要系好安全带，检查锁扣是否到位。

4.3使用车梯作业要有防滑、防倾倒措施。

4.4作业组人员要严格穿戴防护用品，设置防护的安全措施要完善正确，所使用的安全用具、防护工具要完好。

4.5推动车梯通过道岔时，推梯人员须确认道岔开通位置正确，以防车梯掉道倾倒。

4.6曲线半径区段作业时，作业人员注意必须站在曲线外侧，以防线索滑脱伤人。

4.7车辆段作业时，严禁将金属体工器具、材料同时接触两根钢轨，车梯不得短接轨道绝缘。

4.8受力部件螺栓的拆卸和调整，必须先卸载后再进行。

5作业标准、内容与周期5.1柔性分段绝缘器检修标准5.1.1 分段绝缘器的安装方式和绝缘性能应符合产品安装使用说明书要求；5.1.2 分段绝缘器上的两极靴枝间距应为65mm，允许误差+5mm；5.1.3 分段绝缘器中点偏离线路中心线不应大于50mm；5.1.4 分段绝缘器接头处过渡平滑、连接牢固，无偏磨和滑移；绝缘器接头处接触线磨耗须满足规定的机械强度安全系数；5.1.5 分段器整体框架不扭曲，工作面平行于轨平面，受电弓通过时过渡平稳。

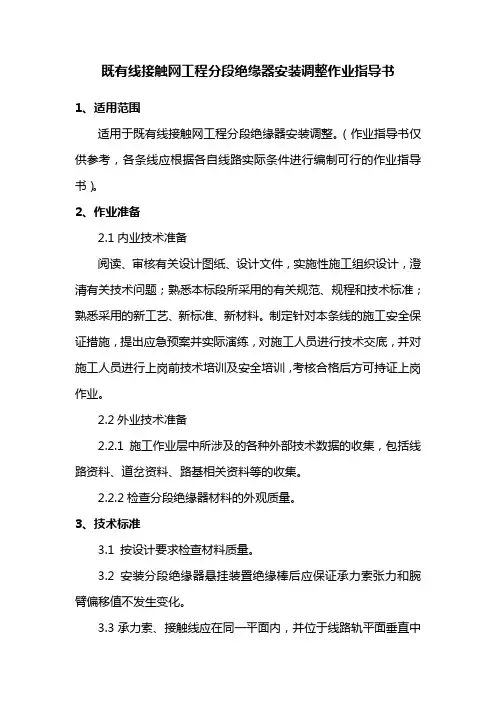

既有线接触网工程分段绝缘器安装调整作业指导书1、适用范围适用于既有线接触网工程分段绝缘器安装调整。

（作业指导书仅供参考，各条线应根据各自线路实际条件进行编制可行的作业指导书）。

2、作业准备2.1内业技术准备阅读、审核有关设计图纸、设计文件，实施性施工组织设计，澄清有关技术问题；熟悉本标段所采用的有关规范、规程和技术标准；熟悉采用的新工艺、新标准、新材料。

制定针对本条线的施工安全保证措施，提出应急预案并实际演练，对施工人员进行技术交底，并对施工人员进行上岗前技术培训及安全培训，考核合格后方可持证上岗作业。

2.2外业技术准备2.2.1施工作业层中所涉及的各种外部技术数据的收集，包括线路资料、道岔资料、路基相关资料等的收集。

2.2.2检查分段绝缘器材料的外观质量。

3、技术标准3.1 按设计要求检查材料质量。

3.2 安装分段绝缘器悬挂装置绝缘棒后应保证承力索张力和腕臂偏移值不发生变化。

3.3承力索、接触线应在同一平面内，并位于线路轨平面垂直中心位置。

3.4 接触线应平直，不得有弯曲扭面现象。

3.5 分段绝缘器安装后应保证吊弦、定位器偏移值及追托b值等参数不变。

3.6 分段绝缘器安装高度，严格按照设计行车速度所要求的抬升力，用钢尺测出所安装的高度值，施工严格按此值施工，施工允许偏差±5mm。

3.7 分段绝缘器滑轨固定线夹的螺栓应安装在长孔中。

3.8滑轨下缘应低于绝缘棒终端金具下缘2-3mm，以保证接触线到滑轨和滑轨到绝缘棒的平稳过渡，受电弓不应与滑轨端部发生撞击。

同时，受电弓滑板至少与一个滑轨始终接触。

4、施工流程与工艺流程4.1工艺流程4．2 操作方法4.2.1 施工准备4.2.1.1对操作人员进行技术交底及培训，是作业人员熟悉掌握操作方法和技术要标准，清楚安全注意事项。

并进行样板安装，作业人员应通过考核，考核合格后方可上岗。

4.2.1.2 提前向线路管理运输部门提报封闭点要点施工计划，施工前应将作业车停放在要点施工临近车站。

普速线路消弧分段绝缘器（DXF-1.6II）检修标准化作业指导书目次1. 适用范围 (2)2. 规范性引用文件 (2)3. 编制依据 (2)4. 消弧分段绝缘器（DXF-1.6II）器检修指导书 (2)4.1. 准备工作 (2)4.2. 检修技术标准 (4)4.3. 检修作业流程 (6)4.4. 检修过程中关键问题的处理方法 (7)4.5. 检修过程中安全风险点及卡控措施 (7)1.适用范围本作业指导书适用于供电段管内普速线路消弧分段绝缘器（DXF-1.6II）检修和常见问题处理。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《普速铁路接触网安全工作规则》铁总运〔2017〕25号《普速铁路接触网运行维修规则》铁总运〔2017〕25号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路接触网安全工作规程》、《铁路接触网管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.消弧分段绝缘器（DXF-1.6II）器检修指导书4.1.准备工作4.1.1 人员：车梯作业不少于12人、作业车作业不少于8人（不含司机）4.1.2 工具序号名称规格单位数量备注1 接触网作业车（梯车）台 12 卡线器个 23 钢丝套Ф12.5 个 24 断线钳900 把 15 链条式手扳葫芦3t 台 16 工具包个 27 水平尺500-600mm 把 1 能测两个方向8 梅花扳手16．18mm 把 2 各2把9 扭力扳手20-100N 把 2 配16、18mm各2套10 呆扳手16mm 把 111 手工工具套 212 绝缘吊绳10m（Ф10）根 1 吊料具13 线坠0.25kg 个 1 配绳14 活口扳手450mm 把 115 钢卷尺5m 把 116 白粉笔若干17 导线揻弯器把 1 可用葫芦把或自制18 钢锯把 1 带备用锯条19 断线钳900mm 把 120 弹簧秤把 121 锉刀把 122 扭铁板把 4 根据接触线型号选用23 钢卷尺5mm 把 124 几何参数激光测量仪套 125 个人工具套 2 不少于2套26 防护工具套 2 不少于2套27 通讯工具台 5 不少于5台4.1.3 材料序号名称规格单位数量备注1 分段绝缘器本体组 12 承力索绝缘子爬距1600mm 件 1 硅橡胶3 接头线夹套 2 带螺栓、止动垫圈4 并沟线夹套 6 带螺栓、止动垫圈5 调节吊弦线支撑件 46 花篮螺丝套 47 调节吊弦线根 4 配心形环、带止动垫圈夹紧螺栓8 承力索吊弦线夹件 2 带螺栓、止动垫圈9 承力索终锚线夹套 2 根据现场承力索选用10 接触线750 mm 根 2 同现场接触线型号11 镀锌铁丝Φ1.6 mm 米 612 包扎布用布包扎包扎绝缘子用13 毛巾张 1 清洗绝缘用14 酒精（中性清洗剂）公斤0.54.1.4 资料：接触网平面布置图、分段使用说明。

编号：版本号：DXF-(1.6)II型分段绝缘器检修作业指导书编制：××审核：××批准：××××××-××-××发布××××-××-××实施××供电段（章）DXF- (1.6)II型分段绝缘器检修作业指导书1 适用范围1.1本作业指导书适用于高速铁路DXF-(1.6)II型分段绝缘器的检测、全面检查保养。

1.2检测周期：6个月；检查保养周期：6个月。

2 编制依据2.1《高速铁路接触网安全工作规则》（铁总运〔2014〕221号）2.2《高速铁路接触网运行维修规则》（铁总运〔2015〕362号）2.3《上海铁路局高速铁路接触网运行维修管理办法》(上铁供〔2016〕429号)2.4《上海铁路局供电处关于公布供电系统班组专业台账样张的通知》（供安设函〔2016〕47号）2.5 DXF-(1.6)II型分段绝缘器设备说明书3检测、保养项目3.1外观检查3.2参数测量3.3检调与更换4 关键安全风险卡控根据作业现场实际情况落实好触电伤害、高空坠落、物体打击、车辆伤害、作业车运行安全、道路交通安全等风险项点的防控措施，对该设备检修过程中存在的关键安全风险提示如下：4.1在检修分段绝缘器时，应使用不小于25mm2的短接线将断口短接，使分段绝缘器两端等电位后方能进行作业，防止穿越电流伤人。

4.2使用车梯配合作业时，应落实好防倾倒措施；当使用作业车配合作业时，在严格执行确保行车安全的各项规章制度外，禁止在外轨超高大于120mm的区段升平台作业。

4.3高空作业过程中，应系好安全带，防范高空坠落。

4.4地面配合人员及车梯推扶人员应戴好安全帽，防范高空坠物。

4.5使用手板葫芦作业时，要及时闭锁紧线器保险装置，并观察受力情况，防范线索滑脱。

接触网分段绝缘器检查工艺卡分段绝缘器1、导线终端线夹2、悬挂板 3a 、带消弧角的滑板（短） 3b 、带消弧角的滑板（长） 4、绝缘棒ø25.6m i n . 700 m a x . 1940 19132LK142012A2798 7 117、终端定位座 8、绝缘棒 9、正反扣紧线器 11、终端线夹 12、吊索地面检查要求：1、在安装位置，接触线和承力索必须垂直。

检查方法：用激光测量仪测量接触线终端线夹处、承力索拉出值是否一样。

2、接触线和承力索必须垂直并处于轨道中心(允许误差: ±50 mm)。

检查方法：用激光测量仪测量接触线终端线夹处拉出值是否为0±50 mm.3、滑板下边缘必须低于绝缘棒末端下边缘4毫米，检查方法：用激光测量仪测量绝缘棒末端及与之相对应的滑板下边沿导线线高度，绝缘棒末端导高高于与之相对应的滑板下边沿4 mm.4.滑板的高度与钢轨平行，检查方法：用激光测量仪测量带消弧角的滑板（短）及与之相对应位置的带消弧角的滑板（长）与轨面的高度是否一致，误差为0±5 mm，误差超出0±5 mm则调整正反扣紧线器，使之与钢轨平行。

上网检查要求1、停电地线接好后，用25mm2裸铜软绞线短接线，分别连通分段绝缘器两端导线和其正上方分段绝缘子两端承力索。

2、检查各部部连接螺栓紧固状态是否良好，紧固力矩是否符合要求，销钉、螺母是否齐全完好。

用力矩扳手紧固导线终端线夹螺栓，力矩为MA = 43 Nm.，用力矩扳手柠紧绝缘棒终端固定卡子螺母，力矩为80 N〃m，3、清扫承力索上和分段绝缘器上主绝缘棒的污秽，用棉毛巾清洗绝缘棒。

检查分段绝缘器主绝缘棒的有无烧伤、破损、裂纹和老化现象，并测量其磨损情况，决定是否换面或整根更换。

4、检查分段绝缘器上部（即承力索上）的绝缘棒串有无裂纹、破损、烧伤、发黑和铁件松动现象，若有缺陷，视情况处理或更换。

5、检查正反扣紧线器的锁闭螺母有无松动，加固紧线器钢丝有无锈断，用开口扳手拧紧正反扣紧线器的锁闭螺母。

铁路分段绝缘器检修作业指导书1.目的规范西安铁路局普速铁路接触网分段绝缘器检修作业程序及标准。

2.范围适用于西安铁路局普速铁路接触网分段绝缘器检修作业。

3.作业准备编号：XA-GD-JCW-17设备型号菱形分段绝缘器、无弯矩防污型分段绝缘器、消弧式分段绝缘器分段绝缘器检修作业指导书检修等级Ⅱ级维修检修周期6个月作业人员高空操作人员2人地面辅助人员1人作业类型停电作业作业工具卡线器/链条式紧线器/水平尺/钢卷尺/单绳/接触网多功能检测仪/力矩扳手/短封线/游标卡尺/弹簧秤/平锉/十字螺丝刀作业材料同型号分段绝缘器/防腐油/吊弦/φ4.0镀锌铁线/承力索吊弦线夹/零配件（螺栓、螺母、垫片、开口销等）/抹布/清水/中性清洗剂安全风险卡控关键1.检修分段绝缘器前，必须先加装短封线。

2.禁止踩踏分段绝缘器。

参考资料1.铁运[2007]69号《接触网安全工作规则》和《接触网运行检修规程》2.TB10421-2003《铁路电力牵引供电工程施工质量验收标准》3.TB/T2075.1～2075.23-2010《电气化铁路接触网零部件》4.作业流程4.1 菱形分段绝缘器4.1.1 高空操作人员A目视检查分段绝缘器主绝缘有无烧伤、裂纹、破损、老化。

分段绝缘器主绝缘烧伤面积超过有效绝缘长度的20%时进行更换，更换方法执行《分段绝缘器更换作业指导书》。

4.1.2 高空操作人员B目视检查分段绝缘器吊弦状态。

吊弦状态不良时，拆除既有吊弦线夹及吊弦，用25N•m力矩扳手安装新吊弦线夹及吊弦。

4.1.3 高空操作人员A目视检查各部零件有无裂纹、烧伤。

零部件有裂纹、烧伤时，更换方法：4.1.3.1 高空操作人员A在分段绝缘器两侧各安装一个卡线器，高空操作人员B用3T链条式紧线器连接两个卡线器，紧链条式紧线器至分段绝缘器卸载；4.1.3.2 高空操作人员A拆除裂纹、烧伤零部件，用25N•m或44N•m（M10螺栓使用25N•m，M12螺栓使用44N•m）力矩扳手安装新零部件；4.1.3.3 高空操作人员B松链条式紧线器至分段绝缘器受力，拆除链条式紧线器、卡线器。

普速线路消弧分段绝缘器检修标准化作业指导书目次1. 适用范围 (2)2. 规范性引用文件 (2)3. 编制依据 (2)4. 消弧分段绝缘器检修指导书 (2)4.1. 准备工作 (2)4.2. 检修技术标准 (4)4.3. 检修作业流程 (5)4.4. 检修过程中关键问题的处理方法 (10)4.5. 检修过程中安全风险点及卡控措施 (11)1.适用范围本作业指导书适用于供电段管内普速线路消弧分段绝缘器检修和常见问题处理。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《普速铁路接触网安全工作规则》铁总运〔2017〕25号《普速铁路接触网运行维修规则》铁总运〔2017〕25号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路接触网安全工作规程》、《铁路接触网管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.消弧分段绝缘器检修指导书4.1.准备工作4.1.1 人员：车梯作业不少于12人、作业车作业不少于8人（不含司机）4.1.2 工具序号工具名称型号单位数量备注1 接触网作业车辆 12 卡线器20KN （NGK）个 2 根据张力选用3 手板葫芦(链条葫芦) 2-3t 台 1 根据张力选用4 扭面器85-120 把 4 根据线型选用5 扭力扳手20-100N 把 2 配相应套筒各2个6 几何参数激光测量仪套 17 内六角扳手14mm 把 28 钢管3/4″400mm 根 1 接触线揻弯用9 弹簧秤0-200N 把 110 钢丝套1-1.5m（2T）根 2 根据张力选用11 断线钳900mm 把 112 五轮整弯器台 113 水平尺(坡度尺) 500-600mm 把 114 等位线25mm²（10m）根 1 V型天窗作业采用15 工具包个 216 木榔头(橡胶锤) 把 217 钢卷尺把 118 个人工具套 2 不少于2套19 防护工具套 2 不少于2套20 通讯工具台 5 不少于5台4.1.3 材料序号材料名称型号单位数量备注1 消弧分段绝缘器XFFP-1.6T 套 1 含承力索绝缘子2 毛巾棉质条 23 棉纱公斤0.54 酒精（中性清洗剂）公斤0.55 砂布张 26 软态不锈钢绑扎线Ф1.6 公斤0.57 副导线同型号根 3 根据线型选用4.1.4 资料：接触网平面布置图、分段使用说明。

编号：版本号：DXF-(1.6)II型分段绝缘器检修作业指导书编制：××审核：××批准：××××××-××-××发布××××-××-××实施××供电段（章）DXF- (1.6)II型分段绝缘器检修作业指导书1 适用范围1.1本作业指导书适用于高速铁路DXF-(1.6)II型分段绝缘器的检测、全面检查保养。

1.2检测周期：6个月；检查保养周期：6个月。

2 编制依据2.1《高速铁路接触网安全工作规则》（铁总运〔2014〕221号）2.2《高速铁路接触网运行维修规则》（铁总运〔2015〕362号）2.3《上海铁路局高速铁路接触网运行维修管理办法》(上铁供〔2016〕429号)2.4《上海铁路局供电处关于公布供电系统班组专业台账样张的通知》（供安设函〔2016〕47号）2.5 DXF-(1.6)II型分段绝缘器设备说明书3检测、保养项目3.1外观检查3.2参数测量3.3检调与更换4 关键安全风险卡控根据作业现场实际情况落实好触电伤害、高空坠落、物体打击、车辆伤害、作业车运行安全、道路交通安全等风险项点的防控措施，对该设备检修过程中存在的关键安全风险提示如下：4.1在检修分段绝缘器时，应使用不小于25mm2的短接线将断口短接，使分段绝缘器两端等电位后方能进行作业，防止穿越电流伤人。

4.2使用车梯配合作业时，应落实好防倾倒措施；当使用作业车配合作业时，在严格执行确保行车安全的各项规章制度外，禁止在外轨超高大于120mm的区段升平台作业。

4.3高空作业过程中，应系好安全带，防范高空坠落。

4.4地面配合人员及车梯推扶人员应戴好安全帽，防范高空坠物。

4.5使用手板葫芦作业时，要及时闭锁紧线器保险装置，并观察受力情况，防范线索滑脱。

分段绝缘器检调一、周期6个月。

二、适用范围本标准适用于分段绝缘器维修及更换作业。

三、作业项目1、检查分段绝缘器整体磨耗情况，检查主绝缘和桥绝缘子有无烧伤、破损、裂纹和老化现象。

2、检查有无塌腰和剐弓现象。

3、检查两绝缘滑板的工作面与轨面是否平行，导流板与主绝缘衔接处过渡是否平滑。

4、检查绝缘器与接触线的连接是否可靠，过渡是否平滑，u形螺栓及压板是否紧固，接头线夹有无裂纹和腐蚀现象。

5、检查分段绝缘器上部(即承力索上)的绝缘子串有无裂纹、破损和铁件松动现象，检查瓷釉剥落面积是否大于300mm2。

6、检查调整吊弦受力状态是否良好，有无烧伤及严重磨损现象，检查各部螺栓紧固状态。

7、测量检查分段绝缘器的工作面高度和距线路中心位置，其工作面高度应比两侧第一根吊弦接触线高度高5～15mm，顺线路方向的中心线应和受电弓中心重合。

四、技术标准1分段绝缘器导流板与主绝缘元件衔接处应平滑，无碰弓、打弓现象，绝缘器各部件及连接螺栓连接紧固密贴，无锈蚀。

2分段绝缘器导流板和绝缘板上两组引弧棒应分别调整在同一直线上，形成不小于240mm空气间隙。

3分段绝缘器安装应水平，不塌腰，两条绝缘滑道应平行于轨面，最大误差不超过10mm。

4分段绝缘器顺线路方向中心线应和受电弓中心重合，、最大误差不超过100mm。

5主绝缘体表面清洁，无烧伤、裂纹、破损，其表面放电痕迹不超过有效绝缘长度的20％。

6绝缘器应高于两侧第一根吊弦处接触线5—15mm，即有一定负弛度。

7分段绝缘器处，承力索绝缘子串(4片)应在绝缘器正上方。

五、作业组织人员：6～8人(不包括接地线、防护人员)。

工具：紧线器、手搬葫芦、钢丝套、单滑轮小绳、导线威弯器、接触线校正扳手、平锉、水平尺、内六方扳手、手锤、钢锯、木锤、平垫板、钢卷尺、工具包、激光测量仪、力矩扳手。

材料：分段绝缘器、环节吊弦(可调式整体吊弦)、酒精或丙酮、Φ3.5软态不锈钢丝、棉纱、25mm2裸铜软绞短接线。

XTK分相绝缘器检测（修）作业指导书1 主题内容与适用范围1.1 本指导书按照状态修的管理方法而制定。

1.2 本指导书规定了接触网XTK分相绝缘器的检测（修）作业程序和质量标准。

1.3 本指导书适用于接触网XTK分相绝缘器的检测（修）作业。

2 分相绝缘器检测作业2.1 作业准备2.1.1 人员：2.1.1.1 使用绝缘测杆：3人（不包括防护人员）。

2.1.1.2 使用多功能激光接触网检测仪：3人（不包括防护人员）。

2.1.2 工具：2.1.2.1 绝缘测杆、钢卷尺、线坠、道尺、兆欧表。

2.1.2.2使用多功能激光接触网检测仪。

2.2 检测作业安全注意事项：2.2.1 使用绝缘测杆作业开接触网第二种工作票，使用多功能激光接触网检测仪开接触网第三种工作票。

2.2.2 绝缘测杆、线坠在使用前要仔细检查有否损坏，并用清洁干燥的抹布擦拭有效绝缘部分，并按规定进行绝缘摇测。

2.2.3 作业组两端应设好行车防护，并时刻注意避让列车。

复线区段检测，要迎着列车前进方向进行。

2.2.4 避让列车时，人员与检测机具均不得侵入机车车辆限界。

2.2.5 雨、雪天气禁止带电检测。

2.3 作业程序2.3.1 测量分相绝缘器中心对线路中心的偏移值。

2.3.2 测量分相绝缘器的负弛度，即绝缘器中心高度（两端高度的平均值|H1-H2|/2）与两端吊弦高度的平均值(|H3-H4|/2)的差值（见图1）。

2.3.3 复线区段测量分相绝缘器的坡度（不测量负弛度），即整个分相绝缘器两端高差与分相绝缘器长度（一般为30米）的比值。

2.3.4 查看分相绝缘器主绝缘、接头线夹、承力索分段绝缘件以及各部零件状态。

2.3.5 将检测情况填入《分段（分相）绝缘器检测（修）记录》中，并下达《维修任务书》（见《接触网运行检修实施细则》附录10、附录19）。

3 分相绝缘器检修作业3.1 作业准备3.1.1 人员：3.1.1.1 使用车梯：6～8人（不包括接地线、防护人员）。

北京供电段分段绝缘器检修作业指导书2009-01-01 发布 2009-01-01 实施分段绝缘器检修作业指导书1 检修周期检修周期1年。

2 检修标准2.1 铁运[2007]69号文件《接触网安全工作规程》、《接触网运行检修规程》2.2 京铁机[2007]233号文件《接触网安全工作规程补充细则》、《接触网运行检修规程实施细则》3 准备工作3.1 人员：10-12人。

3.2 工具：梯车、钢丝套、紧线器、手搬葫芦、整面器、套管、撂弯器，锉刀、水平尺、线坠、手锤、摇表、安全用具、防护用具。

3.3 材料：内锥套、外锥套、螺栓、抹布、备用桥式绝缘子、分段绝缘滑道或备用分段绝缘器。

4 检修步骤4.1 确认停电，接好地线。

4.2 检查分段两侧接头线夹有无滑脱、松驰现象，是否平滑及磨耗情况和导流滑道磨耗情况；检查分段各部连接件有否松动、锈蚀等。

4.3 检查桥式绝缘子有无击穿、烧伤、放电迹象，分段绝缘杆件有无烧伤、龟裂、破损，滑道处是否过渡平滑。

4.4 检查绝缘杆件状态是否良好，磨耗是否符合标准。

4.5 测量分段绝缘器导高、水平、中心偏移是否符合要求。

4.6 清扫绝缘子，绝缘滑道。

4.7 按规定力矩紧固各部螺栓。

4.8 测量绝缘滑道及桥式绝缘子绝缘电阻阻值不小于5000MΩ。

5 处理方法5.1 出现以下情况，应更换分段绝缘器或部分部件(1) 绝缘杆件磨耗超过规定(2) 有明显龟裂、破损或放电痕迹超过有效绝缘长度的20%(3) 桥式绝缘子击穿、烧伤(4) 接头线夹、金属滑动杆件等受力部件出现烧损、断裂现象5.2 调整分段绝缘器导高、水平、中心偏移符合要求。

5.3 分段绝缘器中心投影偏移超过规定值时，改变拉出值大小，最大不超过450mm，以满足绝缘器中心投影的要求。

5.4 绝缘器工作面与轨面连线不平行时，调整分段、两侧吊弦，使分段平行于轨面连线，并检查两侧接头处导线面有否偏扭现象，如有进行整面调整。

5.5 在分段绝缘器调整时，人员不得踩站在分段绝缘器上，以免发生分段变形或折断。
