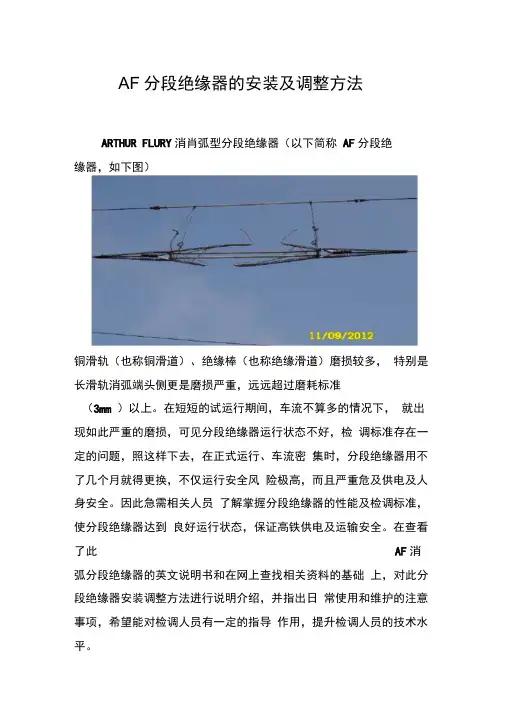

AF分段绝缘器的安装及调整方法ARTHUR FLURY消肖弧型分段绝缘器(以下简称AF分段绝缘器,如下图)铜滑轨(也称铜滑道)、绝缘棒(也称绝缘滑道)磨损较多,特别是长滑轨消弧端头侧更是磨损严重,远远超过磨耗标准(3mm )以上。
在短短的试运行期间,车流不算多的情况下,就出现如此严重的磨损,可见分段绝缘器运行状态不好,检调标准存在一定的问题,照这样下去,在正式运行、车流密集时,分段绝缘器用不了几个月就得更换,不仅运行安全风险极高,而且严重危及供电及人身安全。
因此急需相关人员了解掌握分段绝缘器的性能及检调标准,使分段绝缘器达到良好运行状态,保证高铁供电及运输安全。
在查看了此AF消弧分段绝缘器的英文说明书和在网上查找相关资料的基础上,对此分段绝缘器安装调整方法进行说明介绍,并指出日常使用和维护的注意事项,希望能对检调人员有一定的指导作用,提升检调人员的技术水平。
、AF分段绝缘器主要技术参数尺寸1、主要技术参数1.1接触网最高工作电压1.2适用线型1.3最高运行速度1.4拉伸破坏负荷1.5额定工作力1.6总长1.7重量1.8最大短路电流30kV120mm2-150mm2 的铜和铜合金及各种规格的钢铝接触线。
160km/h》120kN27KN(min10KN ;max48KN)3584 +/-20mm约22kg10000A/0.15sec3.安装调试所需工具名称3.1接触网激光测量仪3.2开口扳手20mm 数量112、结构尺寸:3.3梅花双头扳手16/17mm 13.4 扭矩扳手16 和17mm 100N.m 13.5六角扳手:14mm 13.6 水平仪(Flury 货号:655.141.000 ) 13.7金属刀(或金属切割锯) 13.8铁锤大约2kg 13.9扁嘴钳或万用钳 13.10矫正木 13.11测量尺 13.12弹簧秤:0〜200N 13.13手扳葫芦(安装承力索绝缘器时用) 13.14 AF专用水平尺(货号:655.540.000 )如下图:二、安装调整步骤方法1、顺线路平行放置水平尺,保持与轨面平行时进行刻度锁定。
第十章分段绝缘器安装调整1. 适用范围适用于营业线接触网工程分段绝缘器安装调整。
2. 作业准备2.1 内业技术准备阅读、审核有关设计图纸、设计文件,实施性施工组织设计,澄清有关技术问题;熟悉本标段所采用的有关规范、规程和技术标准;熟悉采用的新工艺、新标准、新材料。
制定针对本条线的施工安全保证措施,提出应急预案并实际演练,对施工人员进行技术交底,并对施工人员进行上岗前技术培训及安全培训,考核合格后方可持证上岗作业。
2.2 外业技术准备2.2.1 施工作业层中所涉及的各种外部技术数据的收集,包括线路资料、道岔资料、路基相关资料等的收集。
2.2.2 检查分段绝缘器材料的外观质量。
3. 技术标准3.1 按设计要求检查材料质量。
3.2 安装分段绝缘器悬挂装置绝缘棒后应保证承力索张力和腕臂偏移值不发生变化。
3.3 承力索、接触线应在同一平面内,并位于线路轨平面垂直中心位置。
3.4 接触线应平直,不得有弯曲扭面现象。
3.5 分段绝缘器安装后应保证吊弦、定位器偏移值及追托b值等参数不变。
3.6 分段绝缘器安装高度,严格按照设计行车速度所要求的抬升力,用钢尺测出所安装的高度值,施工严格按此值施工,施工允许偏差±5mm。
3.7 分段绝缘器滑轨固定线夹的螺栓应安装在长孔中。
3.8 滑轨下缘应低于绝缘棒终端金具下缘2-3mm,以保证接触线到滑轨和滑轨到绝缘棒的平稳过渡,受电弓不应与滑轨端部发生撞击。
同时,受电弓滑板至少与一个滑轨始终接触。
4. 施工程序与工艺流程4.1 施工程序施工准备→测量安装定位→测量分段安装高度→安装悬挂装置→安装分段绝缘器→模拟准滑4.2 工艺流程施工准备测量安装定位测量分段安装高度安装悬挂装置结束安装分段绝缘器模拟准滑5. 施工要求5.1 施工前准备施工前检查悬挂调整是否已完成,对照施工表和技术交底,熟悉现场分段绝缘器的位置,检查并组装分段绝缘器,仔细阅读出厂说明书。
检查工具是否齐全,落实人员并做好分工。

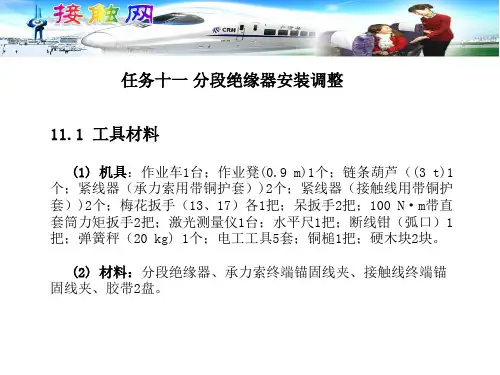

分段绝缘器安装施工作业指导书1 施工准备1.1劳动组织序号项目单位数量备注11施工负责人人 1 全面负责22作业人员人 43 作业车司助人员人 24 防护人21.2工机具序号名称规格单位数量备注1 作业车辆 1 带有检测弓2 作业凳0.9M 个 1 自制3 链条葫芦3T 个 14 紧线器把 2 95/120型5 梅花扳手13、17 把1/16 呆扳手13、17 把1/17 带直套筒力矩扳手13、17 套 1 100N.m8 激光测量仪DJJ-8 台 19 水平尺把 110 断线钳弧口把 111 弹簧秤20kg 个 112 电工工具套 513 铜槌把 114 硬木块块 215 安全帽顶若干人均一顶16 安全带条 417 防护用品套 21.3主要材料、设备序号名称规格单位数量备注1 分段绝缘器设计型号套 3 根据施工表2 2 承力索终端锚固设计型号套 6 95型3 3 接触线终端锚固设计型号套 6 分段自带4 胶带设计型号盘 22 安装方法2.1工艺流程图2.2操作程序 2.1.1施工准备(1)根据施工计划,从库房领取压接材料,并进行外观质量及规格型号检查核对。
(2)将施工所需材料和工具提前装在安装作业车上。
2.1.2测量安装位置(1)安装人员在封闭线路施工当天提前20分钟到达车站并上作业车做好准备。
(2)施工负责人指挥作业车司机对位,升作业台,作业人员上作业台,系好安全带,施工负责人将分段绝缘器中心点用线坠从下 引到承力索上,作业人员在承力索上作出标记。
(3)作业人员下车,用激光测量仪先测出分段绝缘器安装中心点。
2.1.3测量安装高度 用弹簧秤挂在安装位置中心向上提拉接触线,另一人配合用钢尺测量抬升量。
依据参数表,通过抬升力,测出需抬高的值,并作好记录。
2.1.4安装承力索绝缘子用紧线器将承力索紧到略有松弛时,将承力索绝缘子两端与连接好的承力索终端锚固线夹连接,插入螺栓销和开口销,确认螺栓连接无误后,松开紧线器。

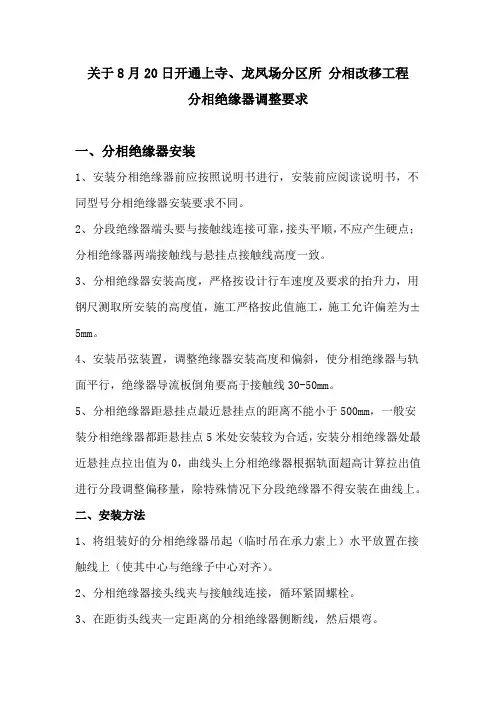

关于8月20日开通上寺、龙凤场分区所分相改移工程分相绝缘器调整要求一、分相绝缘器安装1、安装分相绝缘器前应按照说明书进行,安装前应阅读说明书,不同型号分相绝缘器安装要求不同。
2、分段绝缘器端头要与接触线连接可靠,接头平顺,不应产生硬点;分相绝缘器两端接触线与悬挂点接触线高度一致。
3、分相绝缘器安装高度,严格按设计行车速度及要求的抬升力,用钢尺测取所安装的高度值,施工严格按此值施工,施工允许偏差为±5mm。
4、安装吊弦装置,调整绝缘器安装高度和偏斜,使分相绝缘器与轨面平行,绝缘器导流板倒角要高于接触线30-50mm。
5、分相绝缘器距悬挂点最近悬挂点的距离不能小于500mm,一般安装分相绝缘器都距悬挂点5米处安装较为合适,安装分相绝缘器处最近悬挂点拉出值为0,曲线头上分相绝缘器根据轨面超高计算拉出值进行分段调整偏移量,除特殊情况下分段绝缘器不得安装在曲线上。
二、安装方法1、将组装好的分相绝缘器吊起(临时吊在承力索上)水平放置在接触线上(使其中心与绝缘子中心对齐)。
2、分相绝缘器接头线夹与接触线连接,循环紧固螺栓。
3、在距街头线夹一定距离的分相绝缘器侧断线,然后煨弯。
4、安装后用水平尺检查水平,调整导流板是否平滑,若有毛刺用钢锉打磨平滑,梯车配合,利用水平尺反复检查。
三、技术要求及注意事项1、分相绝缘器承力索绝缘子要与接触线分段绝缘器本体中心垂直。
2、分相绝缘器导流板与主绝缘器件处应平滑,不碰弓,绝缘器各种连接螺栓连接紧固密帖。
3、安装时避免紧线器滑脱,可以在紧线器后侧承力索安装吊弦线夹。
4、安装分相绝缘器不得碰撞或踩踏绝缘器。
中铁电气化局集团宝成线扩能改造工程项目部工程技术部2015.8.10。
分段绝缘器的安装与调整一、吉斯玛分段绝缘器(官坝、张北机务段)1.1使用条件使用范围:用于单相、2x25kV,50Hz,AC 电气化铁路正线上渡线的电气绝缘,以及接触网系统的其他绝缘。
1.2 接触网的悬挂模式:全自动受拉简单垂直接触网系统,不带Y 型弹性电线。
1.3 系统高度:1.6m。
2 标准技术性能和规范2.1 性能和要求2.1.1 分段绝缘器由主绝缘子、金属附件和悬挂部件组成。
本包设备还包括承力索和其他连接部件采用的绝缘器。
承力索使用的绝缘器是复合绝缘子。
2.1.2 绝缘部分和受电弓之间是直接滑动接触。
在通过受电弓时不得产生任何供电中断。
分段绝缘器的中性绝缘子两端允许电压是25kV,允许工作电流(不得减少产品的使用寿命)的600A。
短路电流的要求:无载电压25kV 情况下,短路电流不得低于5kA(持续0.1s)。
安装条件(包括产品安装曲线,交错以及可变弧度)将在基本设计阶段提供。
在规定安装条件以及第1 条中所规定工作条件下运行,可保证产品不与受电弓相碰撞。
分段绝缘器的材料可提供很好的电弧电阻性能以及电弧抑制性能,可以防止烧坏分段绝缘器的附件。
灭弧的时间少于或等于≤ 2s。
角形避雷器的距离应确保能提供超过最大运行电压2.5 倍的过电压的保护。
2.1.3 分段绝缘器的材料:主绝缘子由高强度聚合材料制成。
相关金属安装配件以及各种附件和紧固件由防腐轻型材料制成。
2.2 性能和技术要求2.2.1整个分段绝缘器的工作年限不得低于15 年。
在其整个工作年限内,绝缘构件的电气和物理性能如下表所示:2.2.2 设置的分段绝缘器的重量大约12.5kg。
整套分段绝缘器的安装说明将在设计联络会议期间提供。
受电弓的接触压力不超过250N。
3. 附件备件、专用仪器和工具在正常工作运行情况下,只有与受电弓接触的构件才会受到磨损。
因此分段绝缘器的备件主要是接触横浇口(长和短两种),以及承座。
请参见备件表。
二、XTK分段绝缘器1.工作条件1.1 用途:用于单相50Hz、2×25kV 交流电气化铁路正线间渡线及其他接触网电分段处。
分段绝缘器的安装与调整一、吉斯玛分段绝缘器(官坝、张北机务段)使用条件使用范围:用于单相、2x25kV,50Hz,AC 电气化铁路正线上渡线的电气绝缘,以及接触网系统的其他绝缘。
接触网的悬挂模式:全自动受拉简单垂直接触网系统,不带Y 型弹性电线。
系统高度:1.6m。
2 标准技术性能和规范性能和要求2.1.1 分段绝缘器由主绝缘子、金属附件和悬挂部件组成。
本包设备还包括承力索和其他连接部件采用的绝缘器。
承力索使用的绝缘器是复合绝缘子。
绝缘部分和受电弓之间是直接滑动接触。
在通过受电弓时不得产生任何供电中断。
分段绝缘器的中性绝缘子两端允许电压是25kV,允许工作电流(不得减少产品的使用寿命)的600A。
短路电流的要求:无载电压25kV 情况下,短路电流不得低于5kA(持续)。
安装条件(包括产品安装曲线,交错以及可变弧度)将在基本设计阶段提供。
在规定安装条件以及第 1 条中所规定工作条件下运行,可保证产品不与受电弓相碰撞。
分段绝缘器的材料可提供很好的电弧电阻性能以及电弧抑制性能,可以防止烧坏分段绝缘器的附件。
灭弧的时间少于或等于≤ 2s。
角形避雷器的距离应确保能提供超过最大运行电压倍的过电压的保护。
分段绝缘器的材料:主绝缘子由高强度聚合材料制成。
相关金属安装配件以及各种附件和紧固件由防腐轻型材料制成。
性能和技术要求整个分段绝缘器的工作年限不得低于15 年。
在其整个工作年限内,绝缘构件的电气和物理性能如下表所示:设置的分段绝缘器的重量大约12.5kg。
整套分段绝缘器的安装说明将在设计联络会议期间提供。
受电弓的接触压力不超过250N。
3. 附件备件、专用仪器和工具在正常工作运行情况下,只有与受电弓接触的构件才会受到磨损。
因此分段绝缘器的备件主要是接触横浇口(长和短两种),以及承座。
请参见备件表。
二、XTK分段绝缘器1.工作条件用途:用于单相50Hz、2×25kV 交流电气化铁路正线间渡线及其他接触网电分段处。

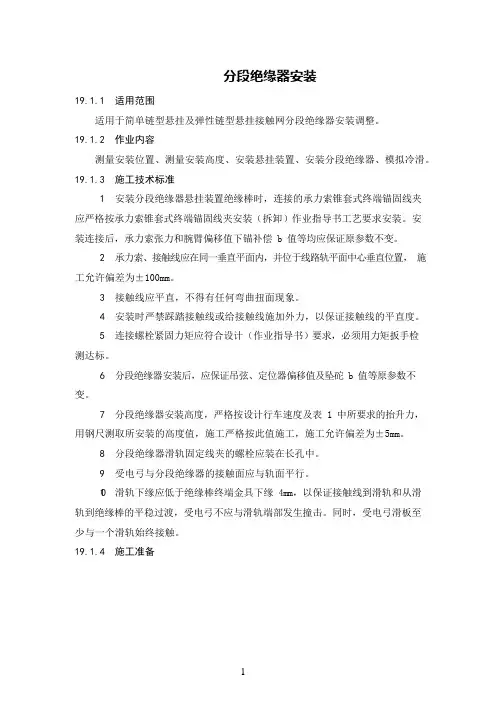

分段绝缘器安装19.1.1适用范围适用于简单链型悬挂及弹性链型悬挂接触网分段绝缘器安装调整。
19.1.2作业内容测量安装位置、测量安装高度、安装悬挂装置、安装分段绝缘器、模拟冷滑。
19.1.3施工技术标准1安装分段绝缘器悬挂装置绝缘棒时,连接的承力索锥套式终端锚固线夹应严格按承力索锥套式终端锚固线夹安装(拆卸)作业指导书工艺要求安装。
安装连接后,承力索张力和腕臂偏移值下锚补偿 b 值等均应保证原参数不变。
2承力索、接触线应在同一垂直平面内,并位于线路轨平面中心垂直位置,施工允许偏差为±100mm。
3接触线应平直,不得有任何弯曲扭面现象。
4安装时严禁踩踏接触线或给接触线施加外力,以保证接触线的平直度。
5连接螺栓紧固力矩应符合设计(作业指导书)要求,必须用力矩扳手检测达标。
6分段绝缘器安装后,应保证吊弦、定位器偏移值及坠砣 b 值等原参数不变。
7分段绝缘器安装高度,严格按设计行车速度及表 1 中所要求的抬升力,用钢尺测取所安装的高度值,施工严格按此值施工,施工允许偏差为±5mm。
8分段绝缘器滑轨固定线夹的螺栓应装在长孔中。
9受电弓与分段绝缘器的接触面应与轨面平行。
10滑轨下缘应低于绝缘棒终端金具下缘 4mm,以保证接触线到滑轨和从滑轨到绝缘棒的平稳过渡,受电弓不应与滑轨端部发生撞击。
同时,受电弓滑板至少与一个滑轨始终接触。
19.1.4施工准备1人员配置表(1)对操作人员进行技术交底和培训,使作业人员熟悉掌握操作方法和技术标准,清楚安全注意事项。
并进行样板安装,作业人员应通过考核,合格后方可上岗作业。
(2)提前向线路临管单位运输部门提报封闭要点施工计划。
施工前应将作业车停放在需作业区间的邻近车站。
(3)根据施工计划,从库房领取所需安装材料,并进行外观质量及规格型号检查确认。
(4)将施工所需材料和工具提前装在安装作业车上。
19.1.5施工程序图 19.2.5-1 工序流程图2 操作要点(1)测量安装位置1)安装人员在封闭线路施工当天提前 20 分钟到达车站并上作业车做好准备。
