国家标准CAD制图相关格式规定图纸是设计成果不可或缺的一个重要环节，是设计成果的直观体现。
但是制图过程繁琐，形式多样，目前绝大多数的制图都是由计算机软件绘制而成，为了规范设计的制图过程，现对CAD制图有关格式进行统一规定，详细说明如下。

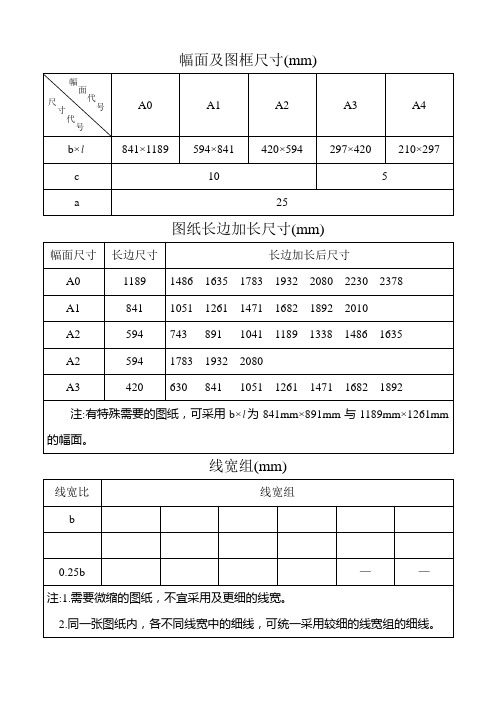

1.图纸幅面根据GB/T 14689-1993,标准幅面共有五种，其尺寸见表1，绘制图样时应优先采用这些幅面尺寸。
表1图纸幅面及图框尺寸 （mm）幅面代号 A0 A1 A2 A3 A4尺寸L×B 1189×841 841×594 594×420 420×297 297×210 图纸幅面模板，共五种尺寸，每个图幅模板文件中均有四个幅面，上下幅面不同处为是否带装订线，左右幅面的不同处为横向和纵向。
可根据需要酌情选用。
此外，总装配图必须采用A0或A1号图纸绘制，零件图建议采用A2‐A4号图纸绘制。
2.字体A.字体：汉字统一采用“gbcbig.shx”字体，数字和字母统一采用“Romans.shx”字体。
B.字体高度：根据GB/T 18229‐2000规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字（这是新标准，旧标准是A0和A1采用5号字，其它图幅采用3.5号字）。
C.字体宽度：汉字宽度为高度0.7，字母和数字不改动。
D.字体倾斜：汉字一般不倾斜，字母和数字可以写成斜体和直体，斜体字的字头向右倾斜，与水平基准线成75°。
3.图线A.线宽：根据GB4457.4-84中规定，工程制图的图线分为粗、细两种线宽。
图线种类一共有粗实线、细实线、波浪线、双折线、虚线细点划线、粗点划线、双点划线八种。
其中粗实线和粗点划线的线宽为b，其余为b/3。
结合CAD制图的实际输出效果，参照GB/T 14665-1998对线宽的规定，设计图纸时，粗线的宽度取0.7mm，细线宽度取0.25mm（还有一种建议，就是A0和A1图幅中，粗线取1mm，细线取0.35mm）。
如何修改CAD图框的尺寸篇一：CAD图纸幅面及图框格式尺寸表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102）标题栏和明细表（GB/T 10609.1 –1989）每张图纸上都必须画出标题栏，装配图有明细表。
标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图1 标题栏图2 明细表2、字体（GB／T 14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于3.5mm，其字宽一般为h／（约0.7h）。
（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为A型和B型。
A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体，但全图要统一。
斜体字字头向右倾斜，与水平基准线成75°。
3、图线1）基本线型根据国标GB/T 17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。
表2基本线型及应用2）图线的宽度图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。
在同一图样中，同类图线的宽度应一致。
CAD建筑制图规范1在建筑设计领域，CAD（计算机辅助设计）已经成为不可或缺的工具。
而遵循一套科学、规范的 CAD 建筑制图规范，对于确保设计的准确性、高效性以及良好的沟通交流至关重要。
接下来，让我们详细了解一下 CAD 建筑制图规范的相关内容。
一、图纸幅面与格式1、图纸幅面根据建筑制图的需要，通常采用的图纸幅面有 A0、A1、A2、A3、A4 等。
其中，A0 幅面最大，尺寸为 841mm×1189mm，A4 幅面最小，尺寸为 210mm×297mm。
在实际应用中，应根据建筑项目的规模和复杂程度选择合适的幅面。
2、格式要求图纸的格式应包括图框、标题栏、会签栏等。
图框的尺寸和样式应符合国家标准，其四周的边框线宽度也有明确规定。
标题栏应位于图纸的右下角，包含工程名称、项目名称、图纸名称、比例、绘图日期、绘图人员等信息。
会签栏则用于相关专业人员的签字确认。
二、图层管理1、图层设置为了便于对图形元素的分类管理和控制显示，应合理设置图层。
常见的图层包括轴线、墙体、门窗、家具、标注等。
每个图层应赋予清晰明确的名称，并设置相应的颜色、线型和线宽。
2、图层特性颜色的选择应遵循一定的原则，以便区分不同的图形元素。
例如，轴线通常用红色表示，墙体用白色，门窗用蓝色等。
线型包括实线、虚线、点划线等，应根据图形元素的性质进行选择。
线宽则用于区分不同重要程度的线条，如粗线表示主要轮廓，细线表示次要细节。
三、字体与文字标注1、字体选择在 CAD 建筑制图中，应使用标准的字体，如宋体、黑体等。
字体的大小应根据图纸的比例和实际需要进行选择，一般来说，标注文字的高度不应小于 25mm。
2、文字标注文字标注应准确、清晰、简洁，表达出设计意图和相关信息。
标注的内容包括尺寸标注、标高标注、材料标注、施工说明等。
尺寸标注应遵循国家标准的规定，尺寸线、尺寸界线、尺寸数字的画法和标注位置都有严格要求。
标高标注应以米为单位，并精确到小数点后三位。
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD 工程制图的字体选用范围”两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
CAD图纸幅面与标题栏一、内容目录：图纸幅面；图框格式；标题栏；图线字体；比例尺寸；标注基本要求与规则；表面粗造度；形位公差；基本作图方法；平面图形的分析与作图。
1、图纸幅面图纸幅面是指图纸宽度与长度组成的图面。
绘制图样时，应采用表中规定的图纸基本幅面尺寸。
基本幅面A0、A1、A2、A3、A4共５种。
图纸幅面包括需装订的幅面和不需装订的幅面，其尺寸应符合GB/T14689—93标准要求。
（需装订的幅面）（不需装订的幅面）注：无论有装订边和无装订边，都应在图幅内画出图框，图框采用黑实线。
基本幅面及图框尺寸（单位mm）幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297A 25C 10 5e 20 10图框格式：一般采用A4竖装和A3横装。
标题栏：标题栏的内容主要是关于图纸的一些信息，如图的名称、绘图时间、工艺、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。
其位置一般在绘图图纸的右下角，其中文字方向为看图方向，在AutoCAD中，在标题栏绘制完成后，一般将其创建为块，然后启用块插入工具将其插入到图纸指定位置，在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下图所示。
公差标注：中国美术史名词解释1、陶器 ①人类利用泥土烧，制造的使用器皿或陶艺品，是史前人类社会的重大发明； ②按照用途分：饮食器，炊煮器，储藏器 ③ 按照陶质分：红，白，灰，黑 ④按照装饰分：拟形陶，彩陶，素陶，印纹陶 ⑤按照纹样分：动物纹，植物纹，人形纹2、彩陶 ① 带有彩绘纹样装饰的史前陶器； ②彩绘颜料以赤铁矿为主，多饰以几何图案和动植物花纹； ③在造型装饰、图案纹样的处理上，体现了当时审美能力和工艺制作已达到客观水平。
1. 鹳鱼石斧彩陶盆 ① 1978年河南省临汝县阎村出土 ② 属新石器时代仰韶文化类型。
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD 工程制图的字体选用范围”两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
CAD图纸幅面及图框格式尺寸表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。
标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图1 标题栏图2 明细表2、字体（GB／T 14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于3.5mm，其字宽一般为h／（约0.7h）。
（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为A型和B型。
A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体，但全图要统一。
斜体字字头向右倾斜，与水平基准线成75°。
3、图线1）基本线型根据国标GB/T 17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。
表2基本线型及应用2）图线的宽度图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。
在同一图样中，同类图线的宽度应一致。
4．比例表3 常用比例原值比例1:1缩小比例（1:1.5）1:2 （1:2.5）（1:3）（1:4）1:5 1:101:2×10n （1:2.5×10n）（1:3×10n）（1:4×10n）1:5×10n （1:6×10n）放大比例2:1 （2.5:1）（4:1）5:11×10n:1 2×10n:1 （2.5×10n:1）（4×10n:1）5×10n:1注：n为正整数。
CAD施工图制图标准在建筑设计、室内设计、机械设计等众多领域中，CAD 施工图是将设计理念转化为实际施工的重要依据。
一套清晰、准确、规范的CAD 施工图，不仅能够提高施工效率，保证施工质量，还能减少施工过程中的误解和错误。
为了确保 CAD 施工图的质量和可读性，制定一套统一的制图标准是至关重要的。
一、图纸幅面与格式1、图纸幅面根据实际需要，CAD 施工图通常采用 A0、A1、A2、A3、A4 等标准幅面。
A0 幅面尺寸为 841mm×1189mm，A1 为 594mm×841mm，A2 为 420mm×594mm，A3 为 297mm×420mm，A4 为 210mm×297mm。
2、图框格式图框分为横式和立式两种，应根据图纸的实际使用方向选择。
在图框的周边，应预留足够的装订边，一般为 25mm。
3、标题栏标题栏应位于图纸的右下角，包含项目名称、图纸名称、比例、绘图日期、绘图人员等信息。
二、图层设置1、图层分类根据不同的图形元素，将图层分为建筑结构、家具布置、电气线路、给排水管道等。
每个图层应具有明确的名称和属性，以便于管理和编辑。
2、图层颜色为了提高图纸的可读性，不同的图层应采用不同的颜色。
例如，建筑结构层可以使用白色或灰色，家具布置层可以使用黄色，电气线路层可以使用红色等。
3、图层线型根据图形元素的性质，选择合适的线型。
如实线、虚线、点划线等，并设置相应的线宽。
三、字体与标注1、字体图纸中的文字应使用标准的字体，如宋体、黑体等。
字体大小应根据图纸的比例和内容的重要性进行选择，一般标注文字的高度为 3mm左右，说明文字的高度为 5mm 左右。
2、标注样式标注应包括尺寸标注、文字标注和符号标注等。
尺寸标注应清晰、准确，标注线的箭头应大小适中，尺寸数字应位于标注线的上方或中间。
文字标注应简洁明了，表达清晰。
符号标注应符合相关的标准和规范。
四、图形比例1、常用比例根据实际情况，选择合适的比例，如 1:50、1:100、1:200 等。
表 1 图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B× L8 41× 1189 594× 841 420× 594 297× 420 210× 297c 10 52)标题栏和明细表( GB/T 10609.1 –1989) 每张图纸上都必须画出标题栏，装配图有明细表。
标题栏按图 1 所示绘制和填写，明细表按图 2 所示绘制和填写。
2、字体（GB／T 14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h，其公称尺寸系列为： 1.8， 2.5，3.5，5，7，10，14，20mm。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h 不应小于 3.5mm，其字宽一般为h／（约0.7h）。
（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为 A 型和 B 型。
A 型字体的笔画宽度 d 为字高（h）的1/14 ，B 型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体，但全图要统一。
斜体字字头向右倾斜，与水平基准线成75°。
3、图线1）基本线型根据国标GB/T 17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。
表 2 基本线型及应用2）图线的宽度图线的宽度 d 应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1， 1.4，2mm。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25 或0.35 mm。
在同一图样中，同类图线的宽度应一致。
4．比例表 3 常用比例原值比例1:1缩小比例（1:1.5）1:2 （1:2.5）（1:3）（1:4）1:5 1:101:2 × 1（0n1 :2.5 ×1）0n （1:3 ×10）n （1:4 ×10）n 1:5 ×10n（1:6 ×10）n放大比例2:1 （ 2.5:1）（4:1）5:11 ×10n:1 2× 10n:1（ 2.5 × 10n）:1 （4× 10n:）1 5× 10n:1 注：n 为正整数。
二、计算机绘图（AutoCAD）为了提高绘图效率，可定制用户样板文件，这样在以后开始新文件时，通过使用这个样板就可以省去大量的重复设置和绘图操作。
1．图层设置用LAYER命令按表 3 设定图层，赋予图层颜色、线型、线宽和其他需要设定的参数。
表 3 图层设置图层名描述线型颜色线宽01 粗实线粗实线，剖切面的粗剖切线continuous 绿色0.502 细实线细实线，细波浪线，细折断线continuous 白色0.2503 粗虚线粗虚线ACAD_ISO02W100 黄色0.504 细虚线细虚线ACAD_ISO02W100 黄色0.2505 细点画线细点画线，剖切面的剖切线ACAD_ISO04W100 红色0.25 06 粗点画线粗点画线ACAD_ISO04W100 红色0.507 细双点画线细双点画线ACAD_ISO05W100 粉色0.2508 尺寸标注尺寸标注，投影连线，尺寸终端与符号细实线continuous 白色0.2509 辅助参考圆，包括引出线和终端（如箭头）continuous 白色0.2510 剖面符号剖面符号continuous 白色0.2511 细文本文本（细实线）continuous 白色0.252．字体样式设置用STYLE命令设置常用的字体样式，一般可将“ STANDAR”D样式中的英文字体用“ gbenor.sh或x “” gbeitc.shx，中”文大字体用“ gbcbig.sh。
x 另”外根据需要可新建“仿宋体” 样式，采用WINDOWS 的字体“仿宋_GB2312”并将字体宽度比例设为0.7。
3．请不要在定义点（DEFPOINTS）层上画图，因为打印不出来。
4．有关样板图和图框标题栏可到FTP://202.120.165.151/PUB/ 毕业设计中下三、图纸的折叠装订图纸应按国家标准（GB10609.3－89）折叠成297mm× 210mm（A4 图纸的大小）后装订简单的CAD 图框制作1、首先在绘图区域把图框的框线及标题栏的线画出来如图：注：图框及标题栏的形式可以自己定2、然后用写块的命令把整个图框转换为块如图：转换为块了以后，选择它点击鼠标右键在弹出的快捷菜单中选择“块编辑器” 到块编辑器。
这样就进入的界面。
如图：2、进入界面后咱们就开始编辑标题栏里的文字！（字体、文字样式按照自己的需求进行设置）咱们先把那些固定不变的文字先用“多行文字”该工具进行文字编辑（如标记、处数、分区、更改文件号、设计、制图、审核、工艺、批准等等这些都是不需变动的文字），编辑好了上述文字之后就轮到编辑那些经常需要更改的文字了（如设计者姓名、设计日期、制图者姓名、制图日期、材料、单位名称等等这些文字都是经常需要更改变动的文字）步骤：点击“定义属性”该工具，在跳出的属性定义窗口中填写相应的内容（经常需要更改变动的），该窗口里的“模式”有4 个复选框（可都不选，不重要），下一个“属性”这里有3 个框框，但只需要把＜标记＞＜提示＞这两个填好就行，“插入点”这里默认了（在屏幕上指定）、“文字选项”这里的条件可根据自己需要而定（本人推荐＜对正＞这里选择“中心”），设置好了之后“确定”，然后放到相应的位置即可。
后面文字的编辑也都是一样道理。
