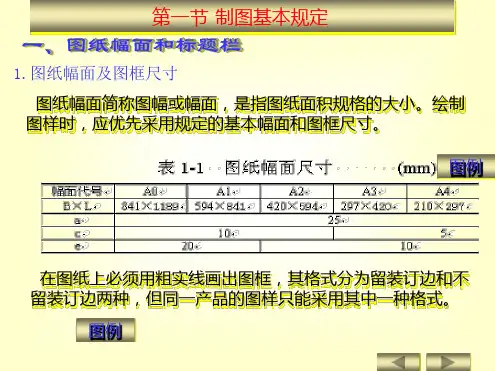

图纸幅面及图框尺寸

工程图纸的基本规格工程图是工程设计的重要技术资料，是施工建造的依据。

为了使工程制图基本统一，国家计划委员会颁布了重新修定的国家标准《房屋建筑制图统一标准》GBJ1-86.，本章介绍标准中关于图纸幅面、图线、比例、字体、尺寸标注等基本规格。

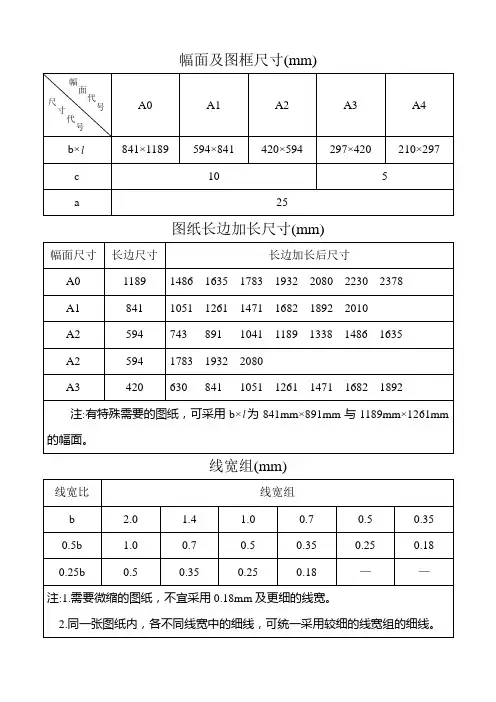

一、图纸幅面绘制图样时，图纸的幅面和图框尺寸必须符合表1-l的规定。

必要时幅面长边可以加长，但非特殊需要，短边不得加长，长边加长后的尺寸见表1-2。

在特殊情况下，可采用841 x892、1189xl261的幅面。

图纸一般都用横式幅面（长边横向），图框格式如图1-1（a）所示，当A4竖式需要在左边装订时，其格式如图1-1(b）所示。

需要缩微摄影及重新放大复制的图纸，应在幅面的一个边上画上一段准确的米制尺度，其总长为1OOmm，分格为1mm ；图框的四个边上均应画上对中标志，它应画在图框线的中点处，其线宽应为0.35mm ，伸入图框内5mm，如图1-1 所示。

工程图纸应有工程名称、图名、图号以及设计人、绘图人、审核人的签名和日期等，把这些会签栏是为各工种负责人签字用的表格（见表1-4)，放在图纸装订边的上端或右端，如图1-1 所示。

图纸标题栏及会签栏的格式与内容都有规定，有的单位也有根据需要自行确定的。

制图作业的图纸标题栏格式与内容另见有关的《作业指示书》。

制图作业不用会签栏。

二、字体工程图样上常用的文字有汉字、阿拉伯数字、拉丁字母，有时也用罗马数字、希腊字母。

书写时必须做到：字体端正、笔划清晰、排列整齐、间隔均匀。

字体大小的高度系列，统一规定为2.5,3.5,5,7,10,14,20mm。

字体的号数就是字体的高度。

图样中的汉字应写长仿宋体，应使用国家公布的简化字。

字宽即为小一号字的高度，例如5号字的字宽为3.5mm。

拉丁字母、阿拉伯数字可按需要写成斜体或直体。

斜体的倾斜度应是对底线逆时针转75°角。

图样上的汉字的字高应不小于3.5mm，阿拉伯数字和拉丁字母的高度应不小于2.5mm。

工程图纸的基本规格工程图是工程设计的重要技术资料，是施工建造的依据。

为了使工程制图基本统一，国家计划委员会颁布了重新修定的国家标准《房屋建筑制图统一标准》GBJ1-86.，本章介绍标准中关于图纸幅面、图线、比例、字体、尺寸标注等基本规格。

一、图纸幅面绘制图样时，图纸的幅面和图框尺寸必须符合表1-l的规定。

必要时幅面长边可以加长，但非特殊需要，短边不得加长，长边加长后的尺寸见表1-2。

在特殊情况下，可采用841 x892、1189xl261的幅面。

图纸一般都用横式幅面（长边横向），图框格式如图1-1（a）所示，当A4竖式需要在左边装订时，其格式如图1-1(b）所示。

需要缩微摄影及重新放大复制的图纸，应在幅面的一个边上画上一段准确的米制尺度，其总长为1OOmm，分格为1mm ；图框的四个边上均应画上对中标志，它应画在图框线的中点处，其线宽应为0.35mm ，伸入图框内5mm，如图1-1 所示。

工程图纸应有工程名称、图名、图号以及设计人、绘图人、审核人的签名和日期等，把这些会签栏是为各工种负责人签字用的表格（见表1-4)，放在图纸装订边的上端或右端，如图1-1 所示。

图纸标题栏及会签栏的格式与内容都有规定，有的单位也有根据需要自行确定的。

制图作业的图纸标题栏格式与内容另见有关的《作业指示书》。

制图作业不用会签栏。

二、字体工程图样上常用的文字有汉字、阿拉伯数字、拉丁字母，有时也用罗马数字、希腊字母。

书写时必须做到：字体端正、笔划清晰、排列整齐、间隔均匀。

字体大小的高度系列，统一规定为2.5,3.5,5,7,10,14,20mm。

字体的号数就是字体的高度。

图样中的汉字应写长仿宋体，应使用国家公布的简化字。

字宽即为小一号字的高度，例如5号字的字宽为3.5mm。

拉丁字母、阿拉伯数字可按需要写成斜体或直体。

斜体的倾斜度应是对底线逆时针转75°角。

图样上的汉字的字高应不小于3.5mm，阿拉伯数字和拉丁字母的高度应不小于2.5mm。

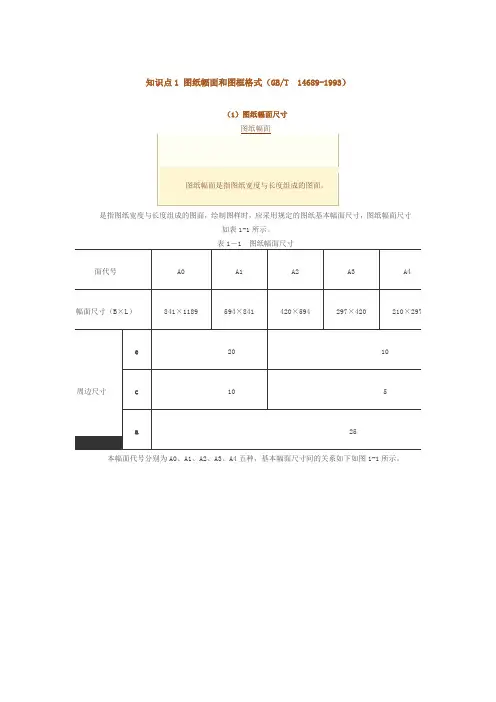

知识点1 图纸幅面和图框格式（GB/T 14689-1993）
（1）图纸幅面尺寸
是指图纸宽度与长度组成的图面，绘制图样时，应采用规定的图纸基本幅面尺寸，图纸幅面尺寸
如表1-1所示。

表1－1 图纸幅面尺寸
面代号A0 A1 A2 A3 A4 幅面尺寸（B×L）841×1189 594×841420×594297×420210×297
周边尺寸
e20 10
c10 5
a25
本幅面代号分别为A0、A1、A2、A3、A4五种，基本幅面尺寸间的关系如下如图1-1所示。

图纸也可以按规定加长图纸的幅面，加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。

如
（2）在图纸幅面内必须绘制图框线和标题栏
图框格式分为留装订边的图框格式和不留装订边的图框格式两种形式，如图1-3所示。

（3）标题栏
通常标题栏位于图框的右下角，看图的方向应与标题栏的方向一致。

GB/T10609．1－1989《技术制图标题栏》规定了两种标题栏格式，图1-5是第一种标题栏的格式。

工程图纸的基本规格工程图是工程设计的重要技术资料，是施工建造的依据。

为了使工程制图基本统一，国家计划委员会颁布了重新修定的国家标准《房屋建筑制图统一标准》GBJ1-86.，本章介绍标准中关于图纸幅面、图线、比例、字体、尺寸标注等基本规格。

一、图纸幅面绘制图样时，图纸的幅面和图框尺寸必须符合表1-l的规定。

必要时幅面长边可以加长，但非特殊需要，短边不得加长，长边加长后的尺寸见表1-2。

在特殊情况下，可采用841 x892、1189xl261的幅面。

图纸一般都用横式幅面（长边横向），图框格式如图1-1（a）所示，当A4竖式需要在左边装订时，其格式如图1-1(b）所示。

需要缩微摄影及重新放大复制的图纸，应在幅面的一个边上画上一段准确的米制尺度，其总长为1OOmm，分格为1mm ；图框的四个边上均应画上对中标志，它应画在图框线的中点处，其线宽应为0.35mm ，伸入图框内5mm，如图1-1 所示。

工程图纸应有工程名称、图名、图号以及设计人、绘图人、审核人的签名和日期等，把这些会签栏是为各工种负责人签字用的表格（见表1-4)，放在图纸装订边的上端或右端，如图1-1 所示。

图纸标题栏及会签栏的格式与内容都有规定，有的单位也有根据需要自行确定的。

制图作业的图纸标题栏格式与内容另见有关的《作业指示书》。

制图作业不用会签栏。

二、字体工程图样上常用的文字有汉字、阿拉伯数字、拉丁字母，有时也用罗马数字、希腊字母。

书写时必须做到：字体端正、笔划清晰、排列整齐、间隔均匀。

字体大小的高度系列，统一规定为2.5,3.5,5,7,10,14,20mm。

字体的号数就是字体的高度。

图样中的汉字应写长仿宋体，应使用国家公布的简化字。

字宽即为小一号字的高度，例如5号字的字宽为3.5mm。

拉丁字母、阿拉伯数字可按需要写成斜体或直体。

斜体的倾斜度应是对底线逆时针转75°角。

图样上的汉字的字高应不小于3.5mm，阿拉伯数字和拉丁字母的高度应不小于2.5mm。

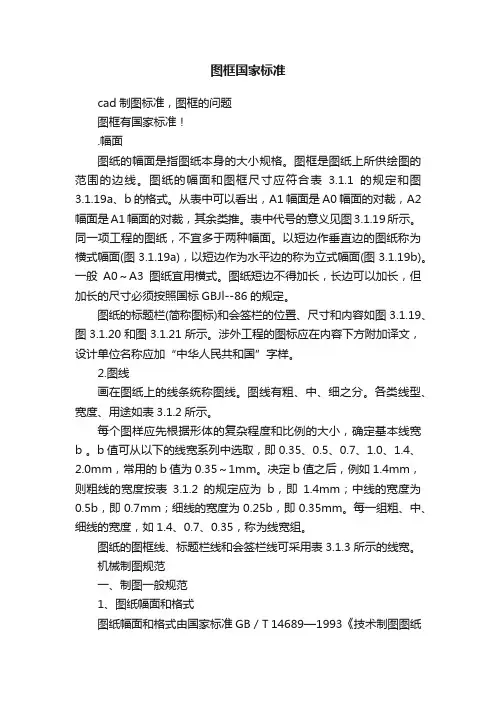

图框国家标准cad制图标准，图框的问题图框有国家标准！.幅面图纸的幅面是指图纸本身的大小规格。

图框是图纸上所供绘图的范围的边线。

图纸的幅面和图框尺寸应符合表3.1.1的规定和图3.1.19a、b的格式。

从表中可以看出，A1幅面是A0幅面的对裁，A2幅面是A1幅面的对裁，其余类推。

表中代号的意义见图3.1.19所示。

同一项工程的图纸，不宜多于两种幅面。

以短边作垂直边的图纸称为横式幅面(图3.1.19a)，以短边作为水平边的称为立式幅面(图3.1.19b)。

一般A0～A3图纸宜用横式。

图纸短边不得加长，长边可以加长，但加长的尺寸必须按照国标GBJl--86的规定。

图纸的标题栏(简称图标)和会签栏的位置、尺寸和内容如图3.1.19、图3.1.20和图3.1.21所示。

涉外工程的图标应在内容下方附加译文，设计单位名称应加“中华人民共和国”字样。

2.图线画在图纸上的线条统称图线。

图线有粗、中、细之分。

各类线型、宽度、用途如表3.1.2所示。

每个图样应先根据形体的复杂程度和比例的大小，确定基本线宽b 。

b值可从以下的线宽系列中选取，即0.35、0.5、0.7、1.0、1.4、2.0mm，常用的b值为0.35～1mm。

决定b值之后，例如1.4mm，则粗线的宽度按表3.1.2的规定应为b，即1.4mm；中线的宽度为0.5b，即0.7mm；细线的宽度为0.25b，即0.35mm。

每一组粗、中、细线的宽度，如1.4、0.7、0.35，称为线宽组。

图纸的图框线、标题栏线和会签栏线可采用表3.1.3所示的线宽。

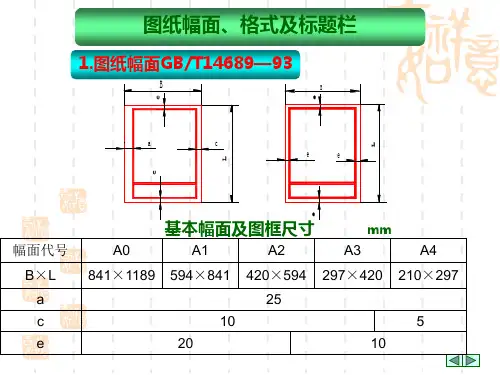

机械制图规范一、制图一般规范1、图纸幅面和格式图纸幅面和格式由国家标准GB／T 14689—1993《技术制图图纸幅面和格式》规定。

1）图纸幅面图纸幅面指的是图纸宽度与长度组成的图面。

绘制技术图样时应优先采用表1所规定的基本幅面。

必要时，也允许加长幅面表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。

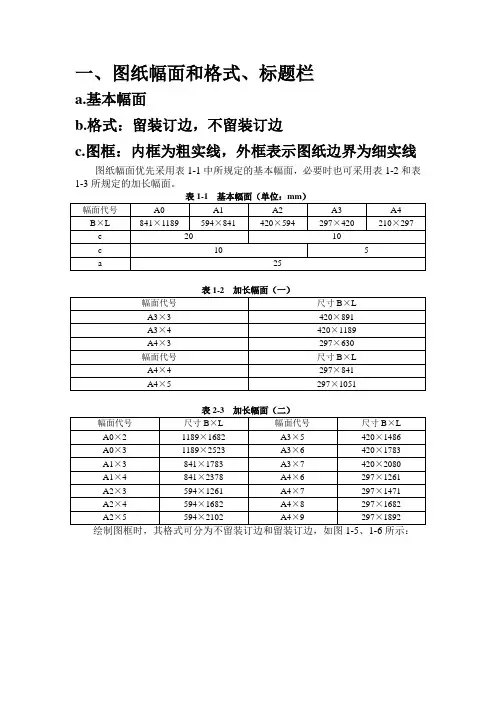

一、图纸幅面和格式、标题栏a.基本幅面b.格式：留装订边，不留装订边c.图框：内框为粗实线，外框表示图纸边界为细实线图纸幅面优先采用表1-1中所规定的基本幅面，必要时也可采用表1-2和表1-3所规定的加长幅面。

表1-1 基本幅面（单位：mm）幅面代号A0 A1 A2 A3 A4 B×L 841×1189 594×841 420×594 297×420 210×297e 20 10c 10 5a 25表1-2 加长幅面（一）幅面代号尺寸B×LA3×3 420×891A3×4 420×1189A4×3 297×630幅面代号尺寸B×LA4×4 297×841A4×5 297×1051表2-3 加长幅面（二）幅面代号尺寸B×L 幅面代号尺寸B×LA0×2 1189×1682 A3×5 420×1486A0×3 1189×2523 A3×6 420×1783A1×3 841×1783 A3×7 420×2080A1×4 841×2378 A4×6 297×1261A2×3 594×1261 A4×7 297×1471A2×4 594×1682 A4×8 297×1682A2×5 594×2102 A4×9 297×1892绘制图框时，其格式可分为不留装订边和留装订边，如图1-5、1-6所示：图1-5 不留装订边的图框格式和标题栏配置图1-6 留装订边的图框格式和标题栏配置。
