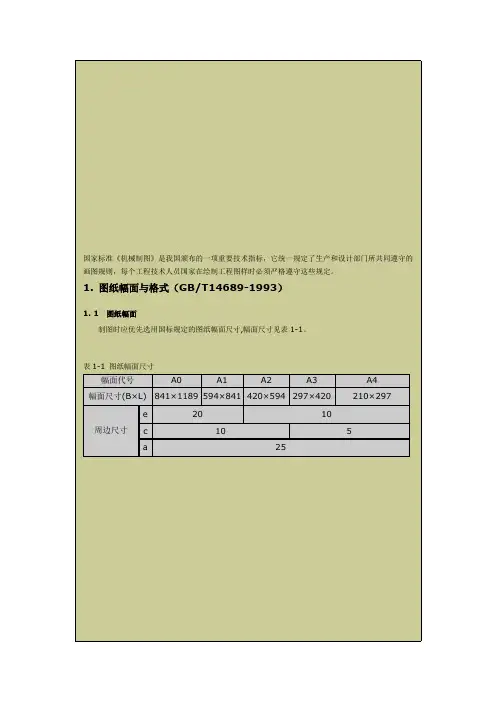

必要时，可以按规定加长，加长幅面的尺寸由基本幅面的短边成整数倍增加后得出，如图1-1。
例如A3×4的幅面是1189×420，A3的幅面为420×297。
再如A1×3的幅面，A1幅面为841×594，A1的短边乘以3。
图1-1 图纸幅面及加长幅面1.2图框格式及方向符号图纸可以横放也可以竖放。
画图之前先用粗实线画出边框线，尺寸在表1.1中可以查到。
格式分为留有装订边和不留装订边两种。
分别见图。
(a)(b)不留有装订边图样的图框格式(c)(d)留有装订边图样的图框格式图1-2 图框格式为了使图样复制与缩微摄影时定位方便，各号图纸均应在图纸各边长的中点处分别画出对中符号。
对中符号用粗实线绘制，长度从纸边界伸入图框内5mm。
同时为明确绘图与看图时图纸的方向，应在图纸的下边对中符号处画一个方向符号。
图1-3 对中符号与看图方向符号1.3 标题栏图纸上必须有标题栏。
一般情况下，标题栏画在图纸的右下角，紧贴下边框线和右边框线。
（如图）如需要也允许标题栏如下图所示，但此时必须加方向符号以表明绘图，看图方向。
标题栏主要内容如图1-4所示。
国家标准对标题栏内容并没有硬性规定，企业可以根据情况填加其它需要的内容图1-4 标题栏及明细表的格式及尺寸2. 比例（GB/T14690-93）比例是图中图形与其实物相应要素的线性尺寸之比。
作图时，应尽可能地按机件的实际大小画出以方便看图。
如果机件太大或太小，可采用缩小或放大的比例画图。
国家标准中推荐供优先选用的比例，如表1-2。
必要时也允许采用图1-3中的比例。
同一机件不同视图应采用相同的比例，比例应标准在标题栏中，个别视图采用与标题栏不同的比例，应在视图名称的下方或右侧标注比例。
例如：表1-2 国家标准中推荐供优先选用的比例表1-3 允许采用的比例种类比例原值比例1:1放大比例5:1 2:15×10n:1 2×10n:11×10n:1缩小比例1:2 1:51:2×10n 1:5×10n1:1×10n种类比例原值比例1：1放大比例5:1 2:15×10n:1 2×10n:11×10n:缩小比例1:2 1:51:2×10n 1:5×10n1:1×10n3. 字体（GB/T14691-93）汉字：图样中的汉字应写成长仿宋体，采用国家正式公布执行的简化字。

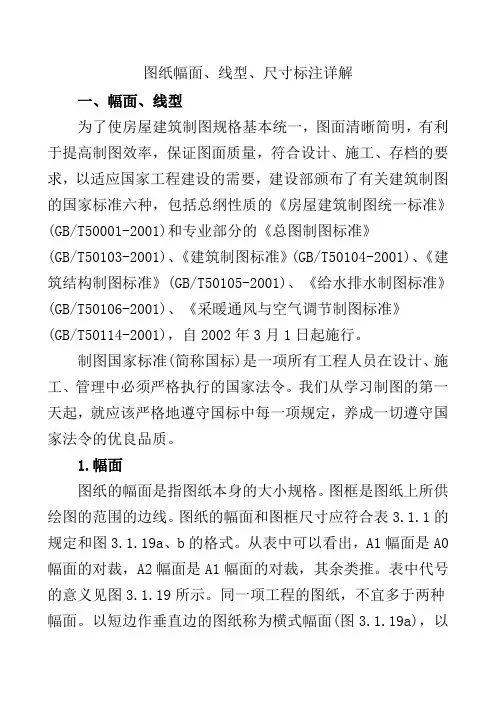

图纸幅面、线型、尺寸标注详解一、幅面、线型为了使房屋建筑制图规格基本统一，图面清晰简明，有利于提高制图效率，保证图面质量，符合设计、施工、存档的要求，以适应国家工程建设的需要，建设部颁布了有关建筑制图的国家标准六种，包括总纲性质的《房屋建筑制图统一标准》(GB/T50001-2001)和专业部分的《总图制图标准》(GB/T50103-2001)、《建筑制图标准》(GB/T50104-2001)、《建筑结构制图标准》(GB/T50105-2001)、《给水排水制图标准》(GB/T50106-2001)、《采暖通风与空气调节制图标准》(GB/T50114-2001)，自2002年3月1日起施行。
制图国家标准(简称国标)是一项所有工程人员在设计、施工、管理中必须严格执行的国家法令。
我们从学习制图的第一天起，就应该严格地遵守国标中每一项规定，养成一切遵守国家法令的优良品质。
1.幅面图纸的幅面是指图纸本身的大小规格。
图框是图纸上所供绘图的范围的边线。
图纸的幅面和图框尺寸应符合表3.1.1的规定和图3.1.19a、b的格式。
从表中可以看出，A1幅面是A0幅面的对裁，A2幅面是A1幅面的对裁，其余类推。
表中代号的意义见图3.1.19所示。
同一项工程的图纸，不宜多于两种幅面。
以短边作垂直边的图纸称为横式幅面(图3.1.19a)，以短边作为水平边的称为立式幅面(图3.1.19b)。
一般A0～A3图纸宜用横式。
图纸短边不得加长，长边可以加长，但加长的尺寸必须按照国标GBJl--86的规定。
图纸的标题栏(简称图标)和会签栏的位置、尺寸和内容如图3.1.19、图3.1.20和图3.1.21所示。
涉外工程的图标应在内容下方附加译文，设计单位名称应加“中华人民共和国”字样。
2.图线画在图纸上的线条统称图线。
图线有粗、中、细之分。
各类线型、宽度、用途如表3.1.2所示。
每个图样应先根据形体的复杂程度和比例的大小，确定基本线宽b 。
工程图纸的基本规格工程图是工程设计的重要技术资料，是施工建造的依据。
为了使工程制图基本统一，国家计划委员会颁布了重新修定的国家标准《房屋建筑制图统一标准》GBJ1-86.，本章介绍标准中关于图纸幅面、图线、比例、字体、尺寸标注等基本规格。
一、图纸幅面绘制图样时，图纸的幅面和图框尺寸必须符合表1-l的规定。
必要时幅面长边可以加长，但非特殊需要，短边不得加长，长边加长后的尺寸见表1-2。
在特殊情况下，可采用841 x892、1189xl261的幅面。
图纸一般都用横式幅面（长边横向），图框格式如图1-1（a）所示，当A4竖式需要在左边装订时，其格式如图1-1(b）所示。
需要缩微摄影及重新放大复制的图纸，应在幅面的一个边上画上一段准确的米制尺度，其总长为1OOmm，分格为1mm ；图框的四个边上均应画上对中标志，它应画在图框线的中点处，其线宽应为0.35mm ，伸入图框内5mm，如图1-1 所示。
工程图纸应有工程名称、图名、图号以及设计人、绘图人、审核人的签名和日期等，把这些会签栏是为各工种负责人签字用的表格（见表1-4)，放在图纸装订边的上端或右端，如图1-1 所示。
图纸标题栏及会签栏的格式与内容都有规定，有的单位也有根据需要自行确定的。
制图作业的图纸标题栏格式与内容另见有关的《作业指示书》。
制图作业不用会签栏。
二、字体工程图样上常用的文字有汉字、阿拉伯数字、拉丁字母，有时也用罗马数字、希腊字母。
书写时必须做到：字体端正、笔划清晰、排列整齐、间隔均匀。
字体大小的高度系列，统一规定为2.5,3.5,5,7,10,14,20mm。
字体的号数就是字体的高度。
图样中的汉字应写长仿宋体，应使用国家公布的简化字。
字宽即为小一号字的高度，例如5号字的字宽为3.5mm。
拉丁字母、阿拉伯数字可按需要写成斜体或直体。
斜体的倾斜度应是对底线逆时针转75°角。
图样上的汉字的字高应不小于3.5mm，阿拉伯数字和拉丁字母的高度应不小于2.5mm。
制图标准和有关规定第一节图纸的幅面为了做到工程图基本统一，清晰简明，提高制图效率，满足设计、施工、存档的要求，关于图纸幅面大小的尺寸，国家制订了全国统一的标准：《房屋建筑制图统一标准》(GBJl～86)。
该标准规定，图纸幅面的基本尺寸为5种，其代号分别为A0、A1、A2、A3、A4、各类尺寸大小。
如表3—1所示。
表3-1其图纸幅面如图3—2所示。
图3-2 图纸幅面为了适应建筑物的具体情况，平面尺寸有时要适当放大，所以《标准》中又规定了图纸长边可以加长的尺寸。
允许加长A0—A3号图纸的边长；加长部分的尺寸应为长边的1/8及其倍数。
如图3—2所示。
注：图纸的短边不得加长。
第二节图框线图框线格式用粗实线画出，如图3—2所示。
第三节图标与图签图标栏和图签栏又叫标题栏和会签栏，是设计图框的组成部分。
图标栏是说明设计单位、图名、编号的表格。
图标的位置一般在图纸的右下角。
图标的尺寸在国家标准中也有规定，A2、3、4号图纸的小图标其长边的长度应为85mm；短边的长度宜采用30、40、50mm三种尺寸。
如表3—3所示。
表3-3图签栏是供需要会签的图纸用的。
1个会签栏不够用时，可另加1个，2个会签栏应并列；不需要会签的图纸，可不设会签栏。
图签位于图纸的左上角，其尺寸应为75mm×20mm，栏内应填写会签人员所代表的专业、姓名、日期(年、月、日)。
具体形式如表3—4所示。
表3-4图3-5 图纸幅面第四章工程图的基本要素为了看懂图纸必须先弄懂图中的各种图线、符号及尺寸标注的含义和规定，作为看图的准备。
下面我们从比例开始介绍。
第一节比例图纸使用比例的作用，是为了将室内结构不变形的缩小和放大在图纸上。
图纸比例用阿拉伯数字和符号“：”表示。
如1:100、1:50等。
1:100表示图纸上所画物体比实体缩小100倍，1:1表示图纸上所画物体与实体一样大。
一般图纸采用的比例可见表4—1。
第二节图线在施工图中，为了表示不同的意思，并达到图形的主次分明，必须采用不同的线型和不同宽度的图线来表达。

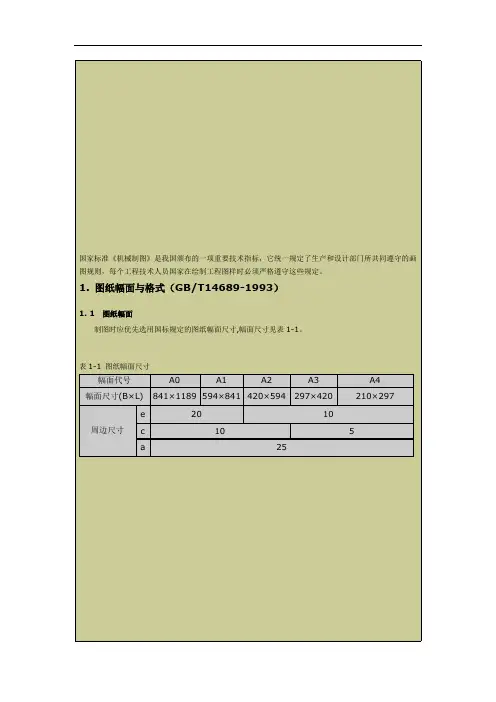

必要时，可以按规定加长，加长幅面的尺寸由基本幅面的短边成整数倍增加后得出，如图1-1。
例如A3×4的幅面是1189×420，A3的幅面为420×297。
再如A1×3的幅面，A1幅面为841×594，A1的短边乘以3。
图1-1 图纸幅面及加长幅面1.2图框格式及方向符号图纸可以横放也可以竖放。
画图之前先用粗实线画出边框线，尺寸在表1.1中可以查到。
格式分为留有装订边和不留装订边两种。
分别见图。
(a)(b)不留有装订边图样的图框格式(c)(d)留有装订边图样的图框格式图1-2 图框格式为了使图样复制与缩微摄影时定位方便，各号图纸均应在图纸各边长的中点处分别画出对中符号。
对中符号用粗实线绘制，长度从纸边界伸入图框内5mm。
同时为明确绘图与看图时图纸的方向，应在图纸的下边对中符号处画一个方向符号。
图1-3 对中符号与看图方向符号1.3 标题栏汉字：图样中的汉字应写成长仿宋体，采用国家正式公布执行的简化字。
汉字字宽为其字高的1/√2倍。
汉字的高度不应小于3.5M ，字母和数字：分为A 形（斜体）和B 型（直体）两种。
A 型字体的笔画宽度为字高的1/14；B 型字体的笔划宽度为字高的1/10。
斜体字字头向右倾斜，与水平线约成75度，在同一张图纸上只允许用一种号数的字体。
字体有八种号数，其公称尺寸系列为1.8、2.5、3.5、5、7、10、12、14 例如 3.5号字，其高度为3.5MM3.1字体示例4. 图线（GB/T17450-1998）4.1 图线形式常用的工程图线图线形式如下表1-4。
绘图图样时不同的线形起不同的作用，表达不同的内容。
10号字：7号字：大写拉丁字母：小写拉丁字母：阿拉伯数字：罗马字母：虚线d/2细点d/2画线粗点画线双点d/2画线超出图形轮廓线约2～5mm。
（4）在较小图形上绘制点画线或双点画线有困难时，可用细实线画出。
（5）当虚线、点画线或双点画线是粗实线的延长线时，连接处应空开。
工程图纸的基本规格工程图是工程设计的重要技术资料，是施工建造的依据。
为了使工程制图基本统一，国家计划委员会颁布了重新修定的国家标准《房屋建筑制图统一标准》GBJ1-86.，本章介绍标准中关于图纸幅面、图线、比例、字体、尺寸标注等基本规格。
一、图纸幅面绘制图样时，图纸的幅面和图框尺寸必须符合表1-l的规定。
必要时幅面长边可以加长，但非特殊需要，短边不得加长，长边加长后的尺寸见表1-2。
在特殊情况下，可采用841 x892、1189xl261的幅面。
图纸一般都用横式幅面（长边横向），图框格式如图1-1（a）所示，当A4竖式需要在左边装订时，其格式如图1-1(b）所示。
需要缩微摄影及重新放大复制的图纸，应在幅面的一个边上画上一段准确的米制尺度，其总长为1OOmm，分格为1mm ；图框的四个边上均应画上对中标志，它应画在图框线的中点处，其线宽应为0.35mm ，伸入图框内5mm，如图1-1 所示。
工程图纸应有工程名称、图名、图号以及设计人、绘图人、审核人的签名和日期等，把这些会签栏是为各工种负责人签字用的表格（见表1-4)，放在图纸装订边的上端或右端，如图1-1 所示。
图纸标题栏及会签栏的格式与内容都有规定，有的单位也有根据需要自行确定的。
制图作业的图纸标题栏格式与内容另见有关的《作业指示书》。
制图作业不用会签栏。
二、字体工程图样上常用的文字有汉字、阿拉伯数字、拉丁字母，有时也用罗马数字、希腊字母。
书写时必须做到：字体端正、笔划清晰、排列整齐、间隔均匀。
字体大小的高度系列，统一规定为2.5,3.5,5,7,10,14,20mm。
字体的号数就是字体的高度。
图样中的汉字应写长仿宋体，应使用国家公布的简化字。
字宽即为小一号字的高度，例如5号字的字宽为3.5mm。
拉丁字母、阿拉伯数字可按需要写成斜体或直体。
斜体的倾斜度应是对底线逆时针转75°角。
图样上的汉字的字高应不小于3.5mm，阿拉伯数字和拉丁字母的高度应不小于2.5mm。
景观工程设计制图规范(施工图分册)1、《总图制图标准》；2、《建筑制图标准》；3、AutoCAD 2004制图标准；4、天正建筑6.0制图标准；5、景观工程施工图设计流程。
一、图纸幅面（简称图幅）：长向（L边）加长L/4的整数倍，A4图一般无加长图幅。
总工办已制作有A3-A0幅面的标准图框及加长图框，可直接调用。
(标准图框保存位置：T：/ 总工办/ 标准图框。
)考虑到施工过程中翻阅图纸的方便，除总图部分采用A2-A0图幅（视图纸内容需要，同套图纸统一）外，其它详图图纸采用A3图幅。
根据图纸量可分册装订。
二、图纸标题栏（简称图标）：1、图标内容包括：(1).公司名称：为中文公司名称；(2.)业主、工程名称：填写业主名称和工程名称；(3).图纸签发参考：填写图纸签发的序号、说明、日期；(4).版权：中英文注名的版式权归属权；(5).设计阶段：填写本套所秘史的设计阶段；(6).签名区：包括a.项目主持：由项目设计主持人签字，b.设计：由本张图的设计者签字，c.制图：由本张图的绘制者签字，d.校核：由本张图纸的校对者签字；e.审核：由本张图的审核者签字。
2、标准图标示例：三、绘图比例：选定图幅后，根据本张图纸要表达的内容选定绘图比例。
常用比例1：1 ，1：2 ，1：5 ，1：10 ，1：20 ，1：50 ，1：100 ，1：200 ，1：500 ，1：1000 ，1：2000 ，1：5000 ，1：10000 ，1：20000 ，1：50000 ，1：100000 ，1：200000可用比例1：3 ，1：15 ，1：25 ，1：30 ，1：40 ，1：60 ，1：150 ，1：250 ，1：300 ，1：400 ，1：600 ，1：1500 ，1：2500 ，1：3000 ，1：4000 ，1：6000 ，1：15000 ，1：30000四、图形线：根据图纸内容及其复杂程度要选用合适的线型及线宽来区分图纸内容的主次。
工程设计图纸图幅、图签、封面、扉页、图纸目录管理规定1 目的为了建筑设计制图统一、清晰、简明，满足设计、施工、存档等要求，保证制图质量符合设计输出要求，制定本规定。
2范围本规定适用于各设计阶段工程设计的制图。
3图纸幅面3.1 图纸幅面及图框尺寸，应符合表3.1的规定及图3.1的格式。
横式立式图3.1 图纸幅面3.2 图纸短边不得加长，长边可按表3.2规定的尺寸加长。
3.3 A0—A2图一般宜横式使用，必要时也可立式使用。
3.4 一个专业所用图纸，不宜多于两种幅面。
4 标题栏与会签栏4.1 标题栏均设置在图纸的右下角（见图2.1）。
4.2 标题栏的尺寸为180 40，按图3.2的格式分区。
审定、审核、校对、设计主持人、工种负责人及设计，除本人签字外，还应有宋体字打印的实名栏。
标题采用黑体字（图4.2）。
4.3 会签栏的格式见图3.3。
会签人的姓名也设置为实名栏和签名栏。
一个会签栏不够时，可并列两个。
不需会签的图纸可不设会签栏。
图4.2 标题栏图4.3 会签栏5 图线、字体、比例、符号、定位轴线、常用建筑材料图例、画法及尺寸注法等，均按《房《屋建筑制图统一标准》的规定执行。
6 图号图号的编写按以下规定：首字以“总、建、结、水、暖、电、弱、动、讯”标注。
后面文字根据设计阶段确定：初步设计为“初”；施工图设计为“施”。
7 扉页中国建筑标准设计研究所交付的方案设计和初步设计，均应有扉页。
7.1 扉页格式见图7.1。
7.2 扉页上的签字7.2.1 重要项目的方案设计和初步设计，扉页上应有所长、总建筑（工程）师、设计主持人和方案设计人的签名，签署必须完备。
7.2.2. 一般项目的方案设计和初步设计，扉页上应有室主任、主任建筑（工程）师、设计主持人和方案设计人的签名，签署必须完备。
8 图纸目录8.1 作为报批图纸的初步设计图纸，在装订本的所有图纸前应填写全部图纸目录。
8.2 施工图设计，各专业在施工图中应列出图纸目录，格式见图8.2。
景观工程设计制图规范(施工图分册)1、《总图制图标准》；2、《建筑制图标准》；3、AutoCAD 2004制图标准；4、天正建筑6.0制图标准；5、景观工程施工图设计流程。
一、图纸幅面（简称图幅）：长向（L边）加长L/4的整数倍，A4图一般无加长图幅。
总工办已制作有A3-A0幅面的标准图框及加长图框，可直接调用。
(标准图框保存位置：T：/ 总工办/ 标准图框。
)考虑到施工过程中翻阅图纸的方便，除总图部分采用A2-A0图幅（视图纸内容需要，同套图纸统一）外，其它详图图纸采用A3图幅。
根据图纸量可分册装订。
二、图纸标题栏（简称图标）：1、图标内容包括：(1).公司名称：为中文公司名称；(2.)业主、工程名称：填写业主名称和工程名称；(3).图纸签发参考：填写图纸签发的序号、说明、日期；(4).版权：中英文注名的版式权归属权；(5).设计阶段：填写本套所秘史的设计阶段；(6).签名区：包括a.项目主持：由项目设计主持人签字，b.设计：由本张图的设计者签字，c.制图：由本张图的绘制者签字，d.校核：由本张图纸的校对者签字；e.审核：由本张图的审核者签字。
2、标准图标示例：三、绘图比例：选定图幅后，根据本张图纸要表达的内容选定绘图比例。
常用比例1：1 ，1：2 ，1：5 ，1：10 ，1：20 ，1：50 ，1：100 ，1：200 ，1：500 ，1：1000 ，1：2000 ，1：5000 ，1：10000 ，1：20000 ，1：50000 ，1：100000 ，1：200000可用比例1：3 ，1：15 ，1：25 ，1：30 ，1：40 ，1：60 ，1：150 ，1：250 ，1：300 ，1：400 ，1：600 ，1：1500 ，1：2500 ，1：3000 ，1：4000 ，1：6000 ，1：15000 ，1：30000四、图形线：根据图纸内容及其复杂程度要选用合适的线型及线宽来区分图纸内容的主次。
