装配工艺一、概述任何机械均由许多零件组成,所以,零件是组成机械的基本单元,将加工合格的零件按照一定的次序和规定的装配技术要求结合成组件,再由组件及若干零件结合成部件,再有若干零件、组件、部件结合成机器,并经过检验、试车,使产品达到设计要求的整个工艺过程称为装配工艺过程。
装配工艺过程包括清理、连接、配作、较正、调整、检验、试车、平衡、油漆、包装等工作,因此装配过程并不是将合格零件简单地连接起来的过程,而是根据各级的部件和总装的技术要求,通过一系列的装配手段去保证产品质量的过程。
装配过程是机械制造生产过程中最后而又是很重要的一个环节,也是设备维修技术的一个重要环节,机械产品的质量必须由装配最后保证,装配也是设备维修、保养质量的重要保证之一。
影响装配质量的因素:1.零件的加工质量:检验合格的产品在装配前还要进行仔细的清洗,去除毛刺。
2.制定正确的装配顺序:选择恰当的装配方法,制定正确的工艺流程,保证装配的良好环境。
3.良好的装配技术:装配人员的技术水平和责任感是保证装配质量的重要因素。
4.选择正确的计量方法:装配过程中除进行精刮、研磨、选配外,还要进行精密计量,检测和调整。
一、典型部件的装配1、螺纹连接的装配:螺纹连接是装配中用得最多的固定连接方式。
螺纹连接的主要装配技术要求:●达到规定的锁紧力。
●对于一组螺纹连接的锁紧力应均衡,达到规定的螺纹配合精度。
●螺母、螺钉装配后不产生偏斜和弯曲及防松装置可靠。
装配螺纹连接时,保证得到规定的锁紧力和一组连接中各螺纹锁紧力均衡是十分重要的。
否则将破坏部件的精度和使用性能,例如:一组螺纹连接的锁紧力不均衡时,会造成被连接的部分轴承座孔产生变形,造成机床主轴箱的主轴孔轴线与导轨在水平面和垂直面内的平行度误差增大,造成气缸盖和缸体之间的密封性不好。
装配一组螺纹连接时,应遵守一定的装配顺序,图—1是建议采用的装配顺序。
其规律是从中间到两边,并对称地进行拧紧。
对于重要的螺纹连接,不允许螺母偏斜和歪斜或弯曲。
水泵的装配知识2008-01-29 16:06:13| 分类:默认分类阅读285 评论1 字号:大中小订阅第一章装配基本知识第一节装配工艺概述装配:在生产过程中,按技术要求,将若干零件结合部件或将若干零件和部件结合成机器的过程,称为装配。
装配过达到配合要求的方法:为了保证机器的工作性能和精度,在装配中必须达到零、部件相互配合的规定要求。
根据产品的结构。
生产条件和生产批量的不同,为保证规定的配合要求,一般可来用如下四种方法。
(1)完全互换法:装配精度由零件制造精度保证。
在同类零件中,任取一个装配零件,不经修配即可装入部件中,并能达到规定的装配要求,这种装配方法称为完全互换法。
特点:①装配操作简便,生产效率高②便于组织流水装配线③零件磨损后,便于更换④适用于组成件数少,精度要求不高或批量生产采用(2)选配法:是将零件的制造公差适当放宽,然后选取其尺寸相当的零件进行装配,以达成配合要求。
(3)调整法:装配时,调整一个或几个零件的位置,以消除零件间的积累误差,来达到装配的配合要求。
(4)修配法:在装配过程中,修去某配合件的预留量,以消除其积累误差,使配合零件达到规定的装配精度。
(适于单件,小批生产)第二节装配基本术语(1)零件─是机器制造的最小单元。
如一根轴、一个螺钉等。
任何一台机器都是由若干个零件组成的。
(2)部件─是由两个或两个以上零件结合而成为机器的一部分。
(3)装配单元─可以独立进行装配的部件称为装配单元。
任何一个制品,一般都能分成若干个装配单元。
(4)基准零件或基准部件─最先进入装配的零件或部件,它的作用是连接需要装在一起的零件部件,并决定这些另件或部件之间的正确的相互位置。
部件装配是从基准零件开始,总装配是从基准部件开始。
第三节装配尺寸链1.装配尺寸链─在机器的装配过程中,常常见到一些相互联系的尺寸,而这些相互联系的尺寸,按一定顺序连接成封闭的形式,这就叫装配尺寸链。
装配尺寸链的特征:①各有关尺寸联接成封闭的外形;②构成这个封闭外形的每个独立尺寸的偏差都影响着装配精度。
保证装配精度的四种装配方法要保证装配精度,可以采用以下四种装配方法:1.传统装配方法:传统的装配方法包括手工装配和简单的工具辅助装配。
这种方法的特点是简单、容易掌握,适用于一些简单的装配过程。
但是由于操作工人技术水平和装配精度的差异,传统装配方法的精度较低,容易出现误差。
因此,这种方法适用于对装配精度要求不高的产品。
2.半自动化装配方法:半自动化装配方法是在传统装配方法的基础上引入了一些自动化装配设备和工具。
这种方法可以提高装配精度和工作效率,并且减少了人为误差的可能性。
比如采用气动工具、电动工具等进行装配,可以提高装配精度和速度。
3.自动化装配方法:自动化装配方法是指利用自动化装配设备和机器人对产品进行装配,减少了人工操作的干预。
这种方法的优点是装配精度高,能够保证装配的一致性和稳定性。
同时,自动化装配方法还具有工作效率高、人力成本低等优点。
但是自动化装配方法的成本较高,对设备和技术要求较高,适用于对装配精度要求较高的产品。
4.数字化装配方法:数字化装配方法是指利用数字化技术和虚拟现实技术对产品进行装配。
通过建立数字化的产品模型和装配模拟,可以帮助工程师和工人准确了解装配过程和步骤,从而提高装配精度。
数字化装配方法主要包括虚拟装配、增强现实装配等。
这种方法的优点是可以大大减少装配误差,提高装配精度,并且可以提前发现和解决装配中可能出现的问题和冲突。
综上所述,保证装配精度的四种装配方法分别是传统装配方法、半自动化装配方法、自动化装配方法和数字化装配方法。
根据产品的要求和生产成本,可以选择适合的装配方法,并结合相关的工艺控制手段,从而保证装配精度,提高产品质量。
根据规定的技术要求,将零件或部件进行配合和连接,使之成为半成品或成品的过程,称为装配。
机器的机械装配装配是机器制造过程中最后一个环节,它包括装配、调整、检验和试验等工作。
装配过程使零件、套件、组件和部件间获得一定的相互位置关系,所以装配过程也是一种工艺过程。
机械装配是机械制造中最后决定机械产品质量的重要工艺过程。
即使是全部合格的零件,如果装配不当,往往也不能形成质量合格的产品。
简单的产品可由零件直接装配而成。
复杂的产品则须先将若干零件装配成部件,称为部件装配;然后将若干部件和另外一些零件装配成完整的产品,称为总装配。
产品装配完成后需要进行各种检验和试验,以保证其装配质量和使用性能;有些重要的部件装配完成后还要进行测试。
2简史编辑装配技术是随着对产品质量的要求不断提高和生产批量增大而发展起来的。
机械制造业发展初期,装配多用锉、磨、修刮、锤击和拧紧螺钉等操作,使零件配合和联接起来。
18世纪末期,产品批量增大,加工质量提高,装配内容于是出现了互换性装配。
例如1789年,美国E.惠特尼制造1万支具有可以互换零件的滑膛枪,依靠专门工夹具使不熟练的童工也能从事装配工作,工时大为缩短。
19世纪初至中叶,互换性装配逐步推广到时钟、小型武器、纺织机械和缝纫机等产品。
在互换性装配发展的同时,还发展了装配流水作业,至20世纪初出现了较完善的汽车装配线。
以后,进一步发展了自动化装配(见机械装配自动化)。
3基本内容编辑常用的装配工艺有:清洗、平衡、刮削、螺纹联接、过盈配合联接、胶接、校正等。
此外,还可应用其他装配工艺,如焊接、铆接、滚边、压圈和浇铸联接等,以满足各种不同产品结构的需要。
清洗应用清洗液和清洗设备对装配前的零件进行清洗,去除表面残存油污,使零件达到规定的清洁度。
常用的清洗方法有浸洗、喷洗、气相清洗和超声波清洗等。
浸洗是将零件浸渍于清洗液中晃动或静置,清洗时间较长。
喷洗是靠压力将清洗液喷淋在零件表面上。
气相清洗则是利用清洗液加热生成的蒸汽在零件表面冷凝而将油污洗净。
机械装配工艺基础讲义2007-11-03 20:091. 装配的概念:装配就是按照规定的技术要求,将零件、组件和部件进行配合和连接,使之成为半成品或成品,并对其进行调试和检测的工艺过程。
其中,把零件、组件装配成部件的过程称为部装;把零件、组件和部件装配成产品的过程称为总装。
2. 装配的工作内容:2.1清洗:清洗的目的是祛除零件表面或部件中的油污以及机械杂质。
清洗的方法有擦洗、锓洗、喷洗和超声波清洗等。
2.2联接:将来两个或两个以上的零件结合在一起的工作称为联接。
可拆卸的联接有螺纹联接、键联接和销联接等;不可拆卸联接有过盈配合联接、焊接、铆接等。
2.3校正、调整和配作:校正就是在装配过程中通过找正、找平及相应的调整工作来确定相关零件的相互位置关系;调整就是调节相关零件的相互位置,除了在配合校正中所作的对零部件间位置精度的调节之外,还包括对各运动副间隙的调整以保证零部件间的运动精度;配作是指在装配过程中的配钻、配铰、配刮、配磨等一些附加的钳工和机加工工作。
2.4平衡:平衡的方法有加重、减重、调节等。
3.装配的精度3.1装配精度的内容3.1.1尺寸精度:指装配后零部件间应保证的距离和间隙。
3.1.2位置精度:指装配后零部件间应保证的平行度、垂直度等。
3.1.3运动精度:指装配后有相对运动的零部件在运动方向和运动准确性上应保证的要求。
3.1.4接触精度:指两配合表面、接触表面和连接表面间达到规定的接触面积和接触点分布的要求。
3.2影响装配精度的因素3.1零件的加工精度3.2零件之间的配合要求和接触质量3.3零件的变性3.4旋转零件的不平衡3.5个人的装配技术4.保证装配精度的工艺方法4.1互换法4.1.1完全互换法:装配时各配合零件不需要挑选、修配和调整,就可以达到规定的装配精度。
4.1.2部分互换法4.2选配法4.2.1直接选配法4.2.2分组选配法4.2.3复合选配法4.3修配法4.4调整法5.装配尺寸链5.1装配尺寸链的概念:在机器的装配过程中,由相关零件的尺寸或相互位置关系所组成的尺寸链。
根据规定的技术要求,将零件或部件进行配合和连接,使之成为半成品或成品的过程,称为装配。
机器的机械装配装配是机器制造过程中最后一个环节,它包括装配、调整、检验和试验等工作。
装配过程使零件、套件、组件和部件间获得一定的相互位置关系,所以装配过程也是一种工艺过程。
机械装配是机械制造中最后决定机械产品质量的重要工艺过程。
即使是全部合格的零件,如果装配不当,往往也不能形成质量合格的产品。
简单的产品可由零件直接装配而成。
复杂的产品则须先将若干零件装配成部件,称为部件装配;然后将若干部件和另外一些零件装配成完整的产品,称为总装配。
产品装配完成后需要进行各种检验和试验,以保证其装配质量和使用性能;有些重要的部件装配完成后还要进行测试。
2简史编辑装配技术是随着对产品质量的要求不断提高和生产批量增大而发展起来的。
机械制造业发展初期,装配多用锉、磨、修刮、锤击和拧紧螺钉等操作,使零件配合和联接起来。
18世纪末期,产品批量增大,加工质量提高,装配内容于是出现了互换性装配。
例如1789年,美国E.惠特尼制造1万支具有可以互换零件的滑膛枪,依靠专门工夹具使不熟练的童工也能从事装配工作,工时大为缩短。
19世纪初至中叶,互换性装配逐步推广到时钟、小型武器、纺织机械和缝纫机等产品。
在互换性装配发展的同时,还发展了装配流水作业,至20世纪初出现了较完善的汽车装配线。
以后,进一步发展了自动化装配(见机械装配自动化)。
3编辑常用的装配工艺有:清洗、平衡、刮削、螺纹联接、过盈配合联接、胶接、校正等。
此外,还可应用其他装配工艺,如焊接、铆接、滚边、压圈和浇铸联接等,以满足各种不同产品结构的需要。
清洗应用清洗液和清洗设备对装配前的零件进行清洗,去除表面残存油污,使零件达到规定的清洁度。
浅谈“如何提高装配精度”对于机械产品,装配精度是保证产品的工作性能和使用寿命。
要达到装配精度,不能只依賴于提高零件的加工精度,在一定程度上还要依靠装配的工艺技术。
装配是机械制造过程的最后阶段,装配工作的好坏对生产进度,产品质量都有很大的影响。
百分之百的合格零件,由于装配工艺的不合理,就不能实现产品所设计的要求,反之,如果采取正确的装配方法和科学的搭配同样精度的零件,可以装配出质量优、寿命长很受用户欢迎的产品来,甚至对于那些零件精度不高,但经过修配和调整后仍能装配出符合质量要求的产品来。
标签:装配精度加工精度装配方法如何提高装配精度。
下面就这个问题谈一谈自己的看法:一、对于装配方法归纳起来有四种,即互换装配法、分组装配法、修配装配法、调整装配法1.互换装配法:零件不需经过任何选择、修配和调整,即可达到装配精度要求的装配方法。
用控制零件的加工误差来保证产品的装配精度。
用于高精度的少环尺寸链,或低精度的多环尺寸链的大批大量生产中。
根据零件的互换程度,互换装配法可分为完全互换装配法和不完全互换装配法。
(1)完全互换法指在装配时,各组成环零件不需挑选或改变其大小或位置,装配后即能达到装配精度要求的装配方法。
它的优点:装配质量稳定可靠,装配过程简单;生产效率高;易于实现装配机械化、自动化;便于组织流水作业和零部件的专业化生产。
缺点:当装配精度要求较高、组成环数目较多时,各环公差值会很小,即零件的加工经济性较差。
(2)不完全互换法指对于大多数产品,装配时各组成环不需挑选或改变其大小位置,装配后即能达到装配精度要求,但少数产品有可能出现废品的装配法。
它的特点是零件所规定的公差比完全互换法所规定的公差大,有利于零件的经济加工;装配简单、方便;在装配中,应采取适当措施来排除个别产品因公差超出而产生废品。
2.选择装配法:是将装配尺寸链中组成环的公差放大到经济可行的程度,然后选择合适的零件进行装配,以保证装配精度要求的装配方法,称为选择装配法。
保证装配精度的四种装配方法保证装配精度的方法可归纳权为:互换装配法、选择装配法、修配装配法和调整装配法四大类。
一、互换装配法采用互换法装配时,被装配的每一个零件不需作任何挑选、修配和调整就能达到规定的装配精度要求。
用互换法装配,其装配精度主要取决于零件的制造精度。
根据零件的互换程度,互换装配法可分为完全互换装配法和不完全互换装配法,现分述如下:1.完全互换装配法(1)定义:在全部产品中,装配时各组成环不需挑选或不需改变其大小或位置,装配后即能达到装配精度要求的装配方法,称为完全互换法。
(2)特点:优点:装配质量稳定可靠(装配质量是靠零件的加工精度来保证);装配过程简单,装配效率高(零件不需挑选,不需修磨);易于实现自动装配,便于组织流水作业;产品维修方便。
不足之处:当装配精度要求较高,尤其是在组成环数较多时,组成环的制造公差规定得严,零件制造困难,加工成本高。
(3)应用:完全互换装配法适用于在成批生产、大量生产中装配那些组成环数较少或组成环数虽多但装配精度要求不高的机器结构。
(4) 完全互换法装配时零件公差的确定:1)确定封闭环:封闭环是产品装配后的精度,其要满足产品的技术要求。
封闭环的公差T0由产品的精度确定。
2)查明全部组成环,画装配尺寸链图:根据装配尺寸链的建立方法,由封闭环的一端开始查找全部组成环,然后画出装配尺寸链图。
3)校核各环的基本尺寸:各环的基本尺寸必须满足下式要求:Ao=ΣAi-ΣAi 即封闭环的基本尺寸等于所有增环的基本尺寸之和减去所有减环的基本尺寸之和。
4)决定各组成环的公差:各组成环的公差必须满足下式的要求:To≥ΣTi 即各组成环的公差之和不允许大于封闭环的公差。
各组成环的平均公差Tp可按下式确定:Tp=To/m 式中:m----为组成环数。
各组成环公差的分配应考虑以下因素:a)孔比轴难加工,孔的公差应比轴的公差选择大一些;例如:孔、轴配合H7/h6。
b)尺寸大的零件比尺寸小的零件难加工,大尺寸零件的公差取大一些;c)组成环是标准件尺寸时,其公差值是确定值,可在相关标准中查询。
5)决定各组成环的极限偏差:a)先选定一组成环作为协调环:协调环一般选择易于加工和测量零件尺寸;b)包容尺寸(如孔)按基孔制确定其极限偏差:即下偏差为0;c)被包容尺寸(如轴)按基轴制确定其极限偏差:即上偏差为0。
6)协调环的极限偏差的确定:根据中间偏差的计算公式:△0=Σ△i-Σ△j式中:△0---为封闭环的中间偏差,△0=(ES0+EI0)/2;Σ△i、Σ△j---分别为所有增环的中间偏差之和、所有减环的中间偏差之和。
求出协调环的中间偏差,再由协调环的公差求出上下偏差为:ES=△+T/2 EI=△-T/2应用举例:如下图所示齿轮部件的装配,轴是固定不动的,齿轮在上面旋转,要求齿轮与挡圈的轴向间隙为0.1~0.35。
已知:A1=30mm,A2=5mm,A3=43mm,A4=30-0.05 mm(标准件),A5=5mm。
现采用完全互换法装配,试确定各组成环的公差和极限偏差。
解:(1)确定封闭环:图中尺寸A0是装配以后间接保证的尺寸,也是装配精度要求,所以A0是封闭环。
(2)由份量环查找各组成环,画装配尺寸链图:(3)校核各环的基本尺寸:A0= A3-(A1+ A2+A4+ A5) =43-(30+5+3+5) =0 可知各组成环的尺寸准确无误。
(4)确定各组成环的公差:先计算各组成环的平均公差Tp:Tp=T0/m 因:A0=3+0.35+0.10 mm,所以:T0=0.25mm。
m=5 ,即组成环数。
故:Tp=T0/m=0.25/5=0.05mm 而A4是标准件,其公差值为确定值,其值为T4=0.05mm。
根据加工的难易程度选择公差为T1=0.06mm,T2=0.04mm,T3=0.07mm,T5=0.03mm (5)确定各组成环的极限偏差:因A5是垫片,易于加工和测量,故选A5为协调环。
A1、A2为外尺寸,按基轴制确定极限偏差:A1=30 0-0.06 A2=5 0-0.04 A3为内尺寸,按基孔制确定极限偏差:A3=43+0.070(6)协调环的极限偏差的确定:封闭环的中间偏差为:△ 0=(0.35+0.1)/2=0.225各组成环的中间偏差为:△ 1=(0-0.06)/2=-0.03△ 2=(0-0.04)/2=-0.02△ 3=(0.07+0)/2=0.035△ 4=(0-0.05)/2=--0.025由:△ 0=△3-(△1+△2+△4+△5) 得:△ 5=△3-(△1+△2+△4+△0)=0.035-(--0.03-0.02--0.025+0.225)=--0.115协调环A4的极限偏差为:ES=△5+T5/2=--0.115+0.03/2=-0.10 EI=△5- T5/2=-0.115-0.03/2=-0.13所以有:A5=5-0.10-0.13。
2.统计互换装配法(不完全互换装配法)用完全互换法装配,装配过程虽然简单,但它是根据增环、减环同时出现极值情况来建立封闭环与组成环之间的尺寸关系的,由于组成环分得的制造公差过小常使零件加工产生困难。
完全互换法以提高零件加工精度为代价来换取完全互换装配有时是不经济的。
统计互换装配法又称不完全互换装配法,其实质是将组成环的制造公差适当放大,使零件容易加工,但这会使极少数产品的装配精度超出规定要求,但这种事件是小概率事件,很少发生。
尤其是组成环数目较少,产品批量大量,从总的经济效果分析,仍然是经济可行的。
统计互换装配方法的优点是:扩大了组成环的制造公差,零件制造成本低;装配过程简单,生产效率高。
不足之处是:装配后有极少数产品达不到规定的装配精度要求,须采取另外的返修措施。
大数互换装配方法适用于在大批大量生产中装配那些装配精度要求较高且组成环数又多的机器结构。
二、选择装配法1、选择装配法定义:是将装配尺寸链中组成环的公差放大到经济可行的程度,然后选择合适的零件进行装配,以保证装配精度要求的装配方法,称为选择装配法。
适用场合:装配精度要求高,而组成环较少的成批或大批量生产。
2、选择装配法种类•直接选配法:(1)定义:在装配时,工人从许多待装配的零件中,直接选择合适的零件进行装配,以保证装配精度要求的选择装配法,称为直接选配法。
(2)特点:1)装配精度较高;2)装配时凭经验和判断性测量来选择零件,装配时间不易准确控制;3)装配精度在很大程度上取决于工人的技术水平。

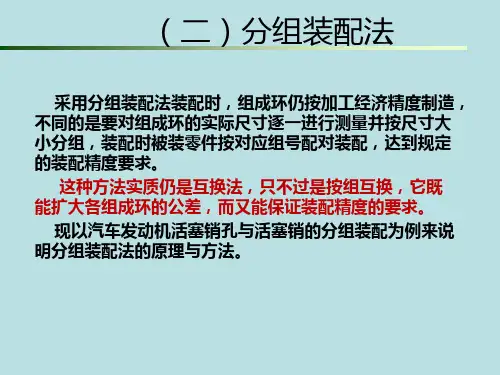

•分组选配法:(1)定义:将各组成环的公差相对完全互换法所求数值放大数倍,使其能按经济精度加工,再按实际测量尺寸将零件分组,按对应的组分别进行装配,以达到装配精度要求的选择装配法,称为分组选配法。
(2)应用:在大批大量生产中,装配那些精度要求特别高同时又不便于采用调整装置的部件,若用互换装配法装配,组成环的制造公差过小,加工很困难或很不经济,此时可以采用分组选配法装配。
(3)分组选配法的一般要求:1)采用分组法装配最好能使两相配件的尺寸分布曲线具有完全相同的对称分布曲线,如果尺寸分布曲线不相同或不对称,则将造成各组相配零件数不等而不能完全配套,造成浪费。
2)采用分组法装配时,零件的分组数不宜太多,否则会因零件测量、分类、保管、运输工作量的增大而使生产组织工作变得相当复杂。
(4)分组法装配的特点:主要优点是:零件的制造精度不高,但却可获得很高的装配精度;组内零件可以互换,装配效率高。
不足之处是:增加了零件测量、分组、存贮、运输的工作量。
分组装配法适用于在大批大量生产中装配那些组成环数少而装配精度又要求特别高的机器结构。
三、修配装配法1、定义:是将装配尺寸链中各组成环按经济加工精度制造,装配时,通过改变尺寸链中某一预先确定的组成环尺寸的方法来保证装配精度的装配法,称为修配装配法。
采用修配法装配时,各组成环均按该生产条件下经济可行的精度等级加工,装配时封闭环所积累的误差,势必会超出规定的装配精度要求;为了达到规定的装配精度,装配时须修配装配尺寸链中某一组成环的尺寸(此组成环称为修配环)。
为减少修配工作量,应选择那些便于进行修配的组成环做修配环。
在采用修配法装配时,要求修配环必须留有足够但又不是太大的修配量。
2、修配装配法的特点:主要优点是:组成环均可以加工经济精度制造,但却可获得很高的装配精度。
不足之处是:增加了修配工作量,生产效率低;对装配工人的技术水平要求高。
3、应用:修配装配法适用于单件小批生产中装配那些组成环数较多而装配精度又要求较高的机器结构。
四、调整装配法1、定义:装配时用改变调整件在机器结构中的相对位置或选用合适的调整件来达到装配精度的装配方法,称为调整装配法。
调整装配法与修配装配法的原理基本相同。
在以装配精度要求为封闭环建立的装配尺寸链中,除调整环外各组成环均以加工经济精度制造,由于扩大组成环制造公差累积造成的封闭环过大的误差,通过调节调整件(或称补偿件)相对位置的方法消除,最后达到装配精度要求。
调节调整件相对位置的方法有可动调整法、固定调整法和误差抵消调整法等三种。
2、调整装配法的特点:主要优点是:组成环均可以加工经济精度制造,但却可获得较高的装配精度;装配效率比修配装配法高。
不足之之处是要另外增加一套调整装置。
3、应用:可动调整法和误差抵消调整法适用于在小批生产中应用,固定调整法则主要适用于大批量生产。
