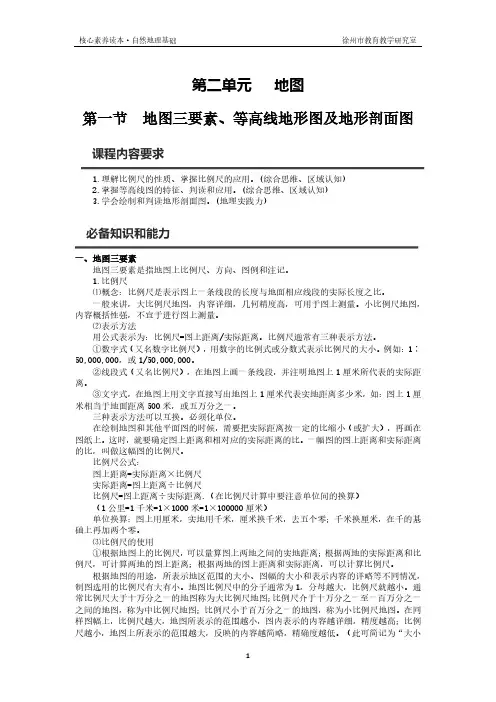

第二单元 地图第一节 地图三要素、等高线地形图及地形剖面图1.理解比例尺的性质、掌握比例尺的应用。
(综合思维、区域认知)2.掌握等高线图的特征、判读和应用。
(综合思维、区域认知)3.学会绘制和判读地形剖面图。
(地理实践力)一、地图三要素地图三要素是指地图上比例尺、方向、图例和注记。
1.比例尺⑴概念：比例尺是表示图上一条线段的长度与地面相应线段的实际长度之比。
一般来讲，大比例尺地图，内容详细，几何精度高，可用于图上测量。
小比例尺地图，内容概括性强，不宜于进行图上测量。
⑵表示方法用公式表示为：比例尺=图上距离/实际距离。
比例尺通常有三种表示方法。
①数字式（又名数字比例尺），用数字的比例式或分数式表示比例尺的大小。
例如：1∶50,000,000，或1/50,000,000。
②线段式（又名比例尺），在地图上画一条线段，并注明地图上1厘米所代表的实际距离。
③文字式，在地图上用文字直接写出地图上1厘米代表实地距离多少米，如：图上1厘米相当于地面距离500米，或五万分之一。
三种表示方法可以互换。
必须化单位。
在绘制地图和其他平面图的时候，需要把实际距离按一定的比缩小（或扩大），再画在图纸上。
这时，就要确定图上距离和相对应的实际距离的比。
一幅图的图上距离和实际距离的比，叫做这幅图的比例尺。
比例尺公式：图上距离=实际距离×比例尺实际距离=图上距离÷比例尺比例尺=图上距离÷实际距离.（在比例尺计算中要注意单位间的换算）（1公里=1千米=1×1000米=1×100000厘米）单位换算：图上用厘米，实地用千米，厘米换千米，去五个零；千米换厘米，在千的基础上再加两个零。
⑶比例尺的使用①根据地图上的比例尺，可以量算图上两地之间的实地距离；根据两地的实际距离和比例尺，可计算两地的图上距离；根据两地的图上距离和实际距离，可以计算比例尺。
根据地图的用途，所表示地区范围的大小、图幅的大小和表示内容的详略等不同情况，制图选用的比例尺有大有小。
考点03地图三要素及地形图的判读考点热度★★★☆☆一、地图的三要素地图的三个基本要素：比例尺、方向、图例。
1．比例尺（1）定义：比例尺又叫缩尺，表示图上距离比实地距离缩小的程度。
（2）公式：比例尺=图上距离／实地距离。
（3）表示方法：a.线段式：在地图上面一条线段，并注明1厘米代表实地距离多少千米。
b.数字式：用数字的比例式或分数式表示比例尺的大小。
如：1：100或1/100,表示图上1厘米代表实地距离100厘米，即1米。
1.文字式：在地图上用文字直接写m地图上1厘米代表实地距离多少千米。
如：图上1厘米相当于实地距离50千米。
2.地图的方向（1）方向的种类：从方向的种类来看,地图上主要有东、西、南、北四个基本方向,还有东北、西北、东南、西南四个特殊方向。
（2）方向的表示方法：a.一般定向法：在既无指向标也没有经纬网时，一般遵循“上北下南，左西有东”的原则。
b.指向标定向法：指向标所指的方向一般是北方，根据北方分别确定其他方向。
c.经纬网定向法：经线指示南北方向，纬线指示东西方向。
3.地图的图例和注记（1）图例：图例是地图的语言,包括各种符号和它们的文字说明、地理名称和数字。
常用的图例符号有统一的规定。
（2）注记：在地图上,用来说明山脉、河流、国家、城市等名称的文字,以及表示山高、水深的文字,叫做注记。
（3）图例和注记的作用：图例和注记可以帮助我们区别不同的地理事物,了解它们的特征。
、地形图的判读1．海拔和相对高度（1）海拔：地面某个地点高出海平面的垂直距离。
（2）相对高度：某个地点高出另一个地点的垂直距离。
2．等高线与等深线（1）等高线①等高线：在地图上，把各个地点的海拔标注在地图上，再把海拔高度相同的各点连接成线，就是等高线。
等高线上一般都标m高度，单位是米。
②等高线的特点a.同一等高线上高度相等。
b.相邻两条等高线之间高差相等。
c.坡陡的地方，等高线密集；坡缓的地方，等高线稀疏。
（2）等深线：在地图上，把海洋中深度相同的各点连接成线，叫做等深线。

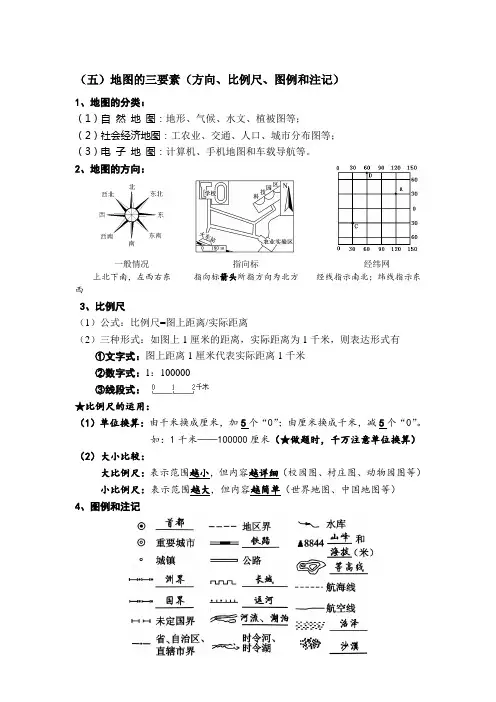

（五）地图的三要素（方向、比例尺、图例和注记）1、地图的分类：（1）自然地图：地形、气候、水文、植被图等；（2）社会经济地图：工农业、交通、人口、城市分布图等；（3）电子地图：计算机、手机地图和车载导航等。
2、地图的方向：一般情况指向标经纬网上北下南，左西右东指向标箭头所指方向为北方经线指示南北；纬线指示东西3、比例尺（1）公式：比例尺=图上距离/实际距离（2）三种形式：如图上1厘米的距离，实际距离为1千米，则表达形式有①文字式：图上距离1厘米代表实际距离1千米②数字式：1：100000③线段式：★比例尺的运用：（1）单位换算：由千米换成厘米，加5个“0”；由厘米换成千米，减5个“0”。
如：1千米——100000厘米（★做题时，千万注意单位换算）（2）大小比较：大比例尺：表示范围越小，但内容越详细（校园图、村庄图、动物园图等）小比例尺：表示范围越大，但内容越简单（世界地图、中国地图等）4、图例和注记（六）等高线地形图 1、海拔：地表某点高出海平面的垂直距离 2、相对高度：地表两点间的“海拔”之差 3、等高线的基本特征 ① 等高线是海拔相等的点的连线;② 同线等高，同一条等高线上的各点海拔高度相等③ 等高距指两条相邻等高线之间的高度差④ 等高线是封闭的曲线，但在一幅图上不一定全部闭合⑤ 根据等高线疏密，判断坡度陡缓：等高线越密，坡度越陡；等高线越稀，坡度越缓 ⑥ 除陡崖，不同高度的等高线不相交，不重合，不分支。
4、等高线的几种形态山顶 盆地 鞍部山脊R （分水岭） 山谷V （易形成河流） 陡崖（攀岩运动） 5、等高线地形图的运用（以右图为例）（1）右图等高距为：50米（相邻等高线海拔差）（2）A ： 山脊； B ： 鞍部C ： 山顶；D ： 山谷（3）水库大坝选址：E 处（地处峡谷，工程量小）（4）图中主要河流流向为：自西北向东南（5）图中易形成较大聚落的是：M理由：地形平坦、水源充足、交通便利 （等高线数值里大外小） （等高线数值里小外大） （两山顶之间） （等高线向数值低的地方凸） （等高线向数值高的地方凸） （等高线重合，像梳子）陡坡 缓坡 等高线 密集 等高线 稀疏 相对高度E。
