地图三要素 与 等高线地形图

第1讲必备基础知识——地图知考纲明考情理线索1.地图上的方向、比例尺、常用图例与注记2.海拔(绝对高度)和相对高度，等高(深)线和地形图，地形剖面图以地图为载体，考查等高(深)线和地形剖面图在实际生活中的应用，考查频度较高。

考查形式主要是选择题，综合题在背景中呈现不直接设问，隐形考查，难度系数在0.5左右一、地图三要素二、等高线地形图1.等高线、海拔和相对高度(1)等高(深)线：在地图上海拔(深度)相同的点连成的线。

(2)海拔(绝对高度)：地面某一地点高出海平面的垂直距离。

如图，C、F两点的海拔分别为800米、600米。

(3)相对高度：地面某个地点高出另一地点的垂直距离。

如图，C、F两点的相对高度为200米。

2.等高线地形图的基本特征特征含义同线等高同一条等高线上各点的海拔相同同图等距一般等高线地形图上任意相邻的两条等高线的相对高度是一个定值(等高距)闭合曲线等高线均为闭合曲线，只是有的不能在一幅图上完全呈现出来一般不相交，重叠为陡崖等高线一般不相交，但在悬崖峭壁处，等高线可以重合疏缓密陡等高线疏密反映坡度陡缓，两条等高线之间间距越大，等高线越稀疏，表示坡度越缓，反之坡度越陡凸低为高等高线向低值弯曲的中心部位，比两侧海拔高，地形为山脊凸高为低等高线向高值弯曲的中心部位，比两侧海拔低，地形为山谷高于高值相邻等高线之间的闭合区域，海拔不在两条等高线的数值之间，如①海拔高于200米，而②海拔低于100米低于低值三、地形剖面图地形剖面图是沿地表某一方向的直线所作的垂直剖面图，可以直观显示该线上的地势起伏和坡度陡缓，它是在等高线地形图的基础上绘制的。

考点一等高线地形图上常考的三大应用1.判断气候特征及差异判断气候特征气候特征应结合纬度位置、海陆位置、地势高低、坡向(阳坡气温高，蒸发强；阴坡气温低，蒸发弱)等因素判断判断气候差异气温差异求出高度差，再用气温垂直递减率(0.6 ℃/100 m)计算温度差，地势越高气温越低降水差异迎风坡降水多于背风坡光照差异阳坡多于阴坡，同一种植被在阳坡的分布上界高于阴坡2.判断河流水系、水文特征3.区位选择(1)利用地形图选点点的类型区位要求图示水库坝址坝址应建在等高线密集的河流峡谷处，因该处筑坝工程量小且落差大；库区宜选在河谷、山谷地区，或“口袋形”的洼地或小盆地，以保证有较大的集水面积和库容港口港口应建在等高线稀疏、等深线密集的海湾地区，即陆域平坦、水域深阔的避风海湾，避开含沙量大的河流，以免引起航道淤塞气象站气象站应建在地势坡度适中、地形开阔的地方疗养院疗养院应建在地势坡度较缓(等高线稀疏)、向阳坡、背山面水(河、湖、海)、气候宜人、空气清新的地方，且有交通线通过，交通便利宿营地宿营地应避开河谷、河岸，以预防暴雨造成的山洪暴发；避开陡崖、陡坡，以防崩塌、落石造成伤害；应选在地势较高的缓坡或较平坦的鞍部宿营航空港航空港应建在等高线稀疏的地方，即地形平坦开阔、坡度适当、易排水的地方，还要地质条件好；注意盛行风向并保持与城市有适当的距离等特别提醒地质灾害判断：①在等高线密集的地段容易出现滑坡灾害。

02地图三要素、等高线地形图【学习目标】1、了解地图三要素，方向、比例尺、图例和注记；2、学会分析比例尺的大小比较；3、掌握等高线地形图的判读；4、结合具体等高线地形图，分析其对人类活动的影响；【我的构建】【基础回顾】1、地图上的方向有几种判读方法？2、如果告诉你某一方向（如：东），其他方向怎么判读？3、在地图上，内流河、沙漠、铁路、沼泽怎样表示？[例1]如图为南半球某局部区域图，图中L为河流， X、Y为等高线(等高距为200米)，对角线为一条经线。

据此回答。

(1)图中河流L的流向为（）A.从西流向东B.从西南流向东北C.从东流向西D.从东北流向西南(2)若X数值为500m，图中A所在地（）A.300m<A<500mB.A>700 mC.500 m<A<700 mD.A<700 m4、读下图思考：（1）比较甲乙两幅图比例尺大小，说明理由。

（2）说明图幅面积、比例尺大小与其所表示实际范围大小和内容详略的关系。

（3）根据甲乙两图，分析两图选取的比例尺大小为何不同，你有何启示？大范围的地区多选用较小的比例尺地图。

如世界政区图、中国政区图等。

小范围的地区多选用较大的比例尺地图。

如平面图、军事图、旅游图等。

例2下面两幅地图中。

比例尺较大的一幅是，表示内容更详细的是________。

5、完成下列问题，你得出怎样的结论？将比例尺放大到原图的N倍，新比例尺为，则放大后图幅面积是原来的倍。

将比例尺放大了N倍，新比例尺为，则放大后图幅面积是原来的倍。

将比例尺缩小到原图的1/N，新比例尺为，则图幅面积为原图的倍。

将比例尺缩小了1/N，新比例尺为，则图幅面积为原图的倍。

例3 下图是某地的等高线地形图。

若图中最粗线内的范围在图面上的面积约为6平方厘米，而其实际地表面积约为15000平方米。

(1)这幅图的比例尺约为（）A.1∶5000B.1∶25000000C.1∶250000D.1∶50000(2)图中乙地最可能遭受下列哪种灾害（）A.山崩B.泥石流C.洪水D.地层下陷【我的疑惑】【合作探究】【探究一】读取等高线地形图，通常要关注等高线的数值、疏密、弯曲、闭合、走向等五个方面，结合下图分别说出这五个方面反映的地理问题及地理影响。

第二讲 地图地图是按照一定数学法则，用规定的图式符号和颜色，把地球表面的自然和社会现象，有选择地缩绘在平面图纸上的图。

如中国政区图、各种比例尺地形图等。

一、地图的三要素（一）比例尺1．定义：表示图上距离比实地距离缩小的程度 比例尺＝图上距离/实地距离2．表示形式：数字式文字式线段式例1：在一张地图上，60°N 纬线上有两地，其图上距离为11.1cm ，经度相差30°。

则此图的比例尺是A 、1：15000000B 、1：1000000C 、1：30000000D 、1：15000003例2:A 乙图上一厘米代表的水平距离是甲图的2倍B 乙图表示的范围比甲图广，内容比甲图详细C 甲图表示的范围比乙图广，内容比乙图详细D 甲图表示的范围比乙图小，内容比乙图粗略4、比例尺的放大与缩小①比例尺放大：原比例尺×放大到的倍数或原比例尺×（ 1＋放大倍数）。

例如：将1/20000的比例尺放大1倍，即比例尺放大到2倍，放大后的比例尺是：1/10000，比例尺变大。

②比例尺缩小：原比例尺×缩小到的倍数（分数倍）或原比例尺×（1－缩小倍数）例如：将1/120000的比例尺缩小1/4，即比例尺缩小到3/4，缩小后的比例尺应为：1/160000，比例尺缩小。

③缩放后图幅面积的变化：比例尺放大后的图幅面积=原图面积×放大到的倍数之平方。

例如：将比例尺放大到原图的2倍，则放大后图幅面积是原来的4倍。

比例尺缩小后的图幅面积=原图面积×缩小到的倍数之平方。

例如：将比例尺缩小到原图的1/2，则图幅面积为原图的1/4注意:比例尺缩放只是对距离的缩放,而不是对图的缩放。

地图图幅放大的倍数是其比例尺放大倍数的平方。

例3:将1：1000的地图比例尺放大1倍后，下列说法正确的是 (）A 、新图比例尺为1：2000B 、新图图幅面积比原图增加了2倍C 、新图表示的地理事物比原图简略D 、在原图上淮河的长度为10厘米，在新图上长20厘米5.比例尺大小的选定(1)给自己家绘制一张新居布置平面图选用：选用大比例尺(2)在一张边长为104cm 的白纸上绘制中国政区图，边上各留2cm 的边框，问下列比例尺中最合适的是：A ．1：5000000B ．1：5700000C ．1：6000000D ．1：5300000【解析】图上最大距离为100cm,我国行政区划的实地距离南北约5500km,东西约5000km,则分别可采用的比例尺是1：5000000和1：5500000，由于纸张大小一定，所以为了让中国的所有区域都绘制出来，应选择小的比例尺，比例尺小于1：5500000都可以，但在所给的小于1：5500000比例尺中，越大的比例尺因为反映的地理事物越详细，则应选择比较大的较为合适。

2020年浙教版七年级上科学同步学习精讲精练第3章人类的家园——地球专题讲练——地图和等高线地形图目录 (1) (3) (4)一、地图(是以各种图式符号，将地球表面的地理事物按照一定比例缩小后表现在平面上的图形)1.地图的三要素——比例尺、方向、图例和注记(1)比例尺的大小与地图的详略：在图幅大小相同的地图上，比例尺越大，地图上所表示的实际范围越小，但表示的内容越详细，精确度越高；比例尺越小，则表示的范围越大，内容越简单，精确度越低。

大范围的地区地图多选用较小的比例尺，如世界政区图、中国政区图等，小范围的地区地图多选用较大的比例尺，如交通图、军事图、旅游图等。

(2)比例尺的缩放：比例尺放大，用原比例尺乘以放大到的倍数。

例如，将比例尺1/10000放大1倍，即比例尺放大到原来的2倍，放大后的比例尺是1/5000，比例尺变大。

比例尺缩小，用原比例尺乘以缩小到的倍数(分数倍)。

例如，将比例尺1/50000缩小1/4，即比例尺缩小到原来的3/4，缩小后的比例尺应为：(3/4)x(1/50000)=1/66500，比例尺缩小。

(3)缩放后图幅面积的变化：比例尺放大后的图幅面积=放大到的倍数的平方，如将比例尺放大到原图的2倍，则放大后图幅面积是原来的4倍；比例尺缩小后的图幅面积=缩小到的倍数的平方，如将比例尺缩小到原图的1/3，则图幅面积为原图的1/9。

(4)地图上的三种定向方法①一般定向方法：无指向标、无经纬网的地图，用“上北下南，左西右东”来指示方向。

②指向标定向方法：有指向标的地图，指向标指示北方。

③经纬网定向方法：有经纬网的地图，经线指示南北，纬线指示东西。

其中经纬网定向方法最为精确，在有经纬网的地图上辨别方向，首先要确定图上的经线是东经还是西经，纬线是南纬还是北纬。

(5)地图上的图例和注记：看懂地图首先要熟悉图例和注记。

2.比例尺的类型二、等高线地形图1.山脊和山谷的判断方法：图中AB线为山谷线，CD线为山脊线。

考点3 地图三要素及地形图的判读考点热度★★★☆☆一、地图的三要素地图的三个基本要素：比例尺、方向、图例。

1．比例尺（1）定义：比例尺又叫缩尺，表示图上距离比实地距离缩小的程度。

（2）公式：比例尺=图上距离／实地距离。

（3）表示方法：a．线段式：在地图上面一条线段，并注明1厘米代表实地距离多少千米。

b．数字式：用数字的比例式或分数式表示比例尺的大小。

如：1：100或1/100，表示图上1厘米代表实地距离100厘米，即1米。

c．文字式：在地图上用文字直接写m地图上1厘米代表实地距离多少千米。

如：图上1厘米相当于实地距离50千米。

2．地图的方向（1）方向的种类：从方向的种类来看，地图上主要有东、西、南、北四个基本方向，还有东北、西北、东南、西南四个特殊方向。

（2）方向的表示方法：a．一般定向法：在既无指向标也没有经纬时，一般遵循“上北下南，左西有东”的原则。

b．指向标定向法：指向标所指的方向一般是北方，根据北方分别确定其他方向。

c．经纬定向法：经线指示南北方向，纬线指示东西方向。

3．地图的图例和注记（1）图例：图例是地图的语言，包括各种符号和它们的文字说明、地理名称和数字。

常用的图例符号有统一的规定。

（2）注记：在地图上，用来说明山脉、河流、国家、城市等名称的文字，以及表示山高、水深的文字，叫做注记。

（3）图例和注记的作用：图例和注记可以帮助我们区别不同的地理事物，了解它们的特征。

二、地形图的判读1．海拔和相对高度（1）海拔：地面某个地点高出海平面的垂直距离。

（2）相对高度：某个地点高出另一个地点的垂直距离。

2．等高线与等深线（1）等高线①等高线：在地图上，把各个地点的海拔标注在地图上，再把海拔高度相同的各点连接成线，就是等高线。

等高线上一般都标m高度，单位是米。

②等高线的特点a．同一等高线上高度相等。

b．相邻两条等高线之间高差相等。

c．坡陡的地方，等高线密集；坡缓的地方，等高线稀疏。

（2）等深线：在地图上，把海洋中深度相同的各点连接成线，叫做等深线。

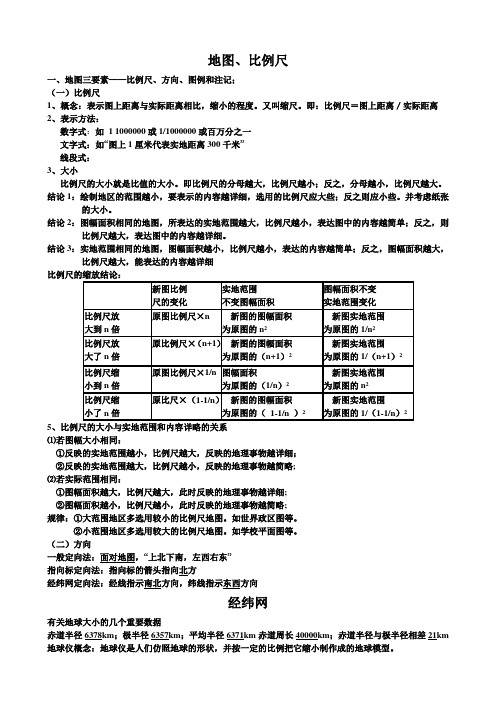

地图、比例尺一、地图三要素——比例尺、方向、图例和注记；（一）比例尺1、概念：表示图上距离与实际距离相比，缩小的程度。

又叫缩尺。

即：比例尺＝图上距离／实际距离2、表示方法：数字式：如 1 1000000或1/1000000或百万分之一文字式：如“图上1厘米代表实地距离300千米”线段式：3、大小比例尺的大小就是比值的大小。

即比例尺的分母越大，比例尺越小；反之，分母越小，比例尺越大。

结论1：绘制地区的范围越小，要表示的内容越详细，选用的比例尺应大些；反之则应小些。

并考虑纸张的大小。

结论2：图幅面积相同的地图，所表达的实地范围越大，比例尺越小，表达图中的内容越简单；反之，则比例尺越大，表达图中的内容越详细。

结论3：实地范围相同的地图，图幅面积越小，比例尺越小，表达的内容越简单；反之，图幅面积越大，比例尺越大，能表达的内容越详细比例尺的缩放结论：5、比例尺的大小与实地范围和内容详略的关系⑴若图幅大小相同：①反映的实地范围越小，比例尺越大，反映的地理事物越详细；②反映的实地范围越大，比例尺越小，反映的地理事物越简略;⑵若实际范围相同：①图幅面积越大，比例尺越大，此时反映的地理事物越详细;②图幅面积越小，比例尺越小，此时反映的地理事物越简略;规律：①大范围地区多选用较小的比例尺地图。

如世界政区图等。

②小范围地区多选用较大的比例尺地图。

如学校平面图等。

（二）方向一般定向法：面对地图，“上北下南，左西右东”指向标定向法：指向标的箭头指向北方经纬网定向法：经线指示南北方向，纬线指示东西方向经纬网有关地球大小的几个重要数据赤道半径6378km；极半径6357km；平均半径6371km赤道周长40000km；赤道半径与极半径相差21km 地球仪概念：地球仪是人们仿照地球的形状，并按一定的比例把它缩小制作成的地球模型。

地轴：地球仪上，地球绕转的轴，即地球自转的假想轴（倾斜方向不变）两极：北极：地轴北端与地球表面的交点。
