Q235-B焊接工艺卡A1

序号材料件数1Q23512
45#钢13A3钢14Q23525
Q235
2
工序号气压11-32—3—4—51-361-3
7
标记处数焊接工艺卡
批准
编制
审核
更改文件号签字日期
检查焊接尺寸和焊接外观，存放整齐
托盘
——
—
—
打开花键上的固定螺丝，取出工件，对反面进行加固焊接
二保焊机22-28V 160-185A
1mm镀铜焊丝
幅板、花键，幅板和工装吻合
先点焊图中所示焊接部位，再加固点焊
二保焊机22-28V 160-185A 1mm镀铜焊丝放入幅板、花键并紧固
—焊接模、焊接工装
———盖板的位置和工装吻合钢圈装入焊接模—焊接模、焊接工装———钢圈与模内壁吻合检查焊接模具、焊接工装—焊接模、焊接工装———其他规范
检查焊机参数，焊丝型号二保焊机
焊接模、焊接工装22-28V 160-185A
1mm镀铜焊丝
作业内容
设备工装
电压电流焊丝焊机参数
送丝速度：4档
点焊时间：4-7秒
电压粗调：2档
电压细调：7档
焊接方式：连续
2010.A 幅板2010.C 支撑12009.D
支撑1
主要组成件
图号名称2010.B.1钢圈2010.9花键产品名称总成编号：
图 号
2010
第 一 页 共 一 页
焊接部位共6处
1
2
35
4。

焊接工艺卡工程名称： 施工单位： 工艺卡号；RW01 施工日期 20 年 月 日 施工地点： 母材钢号；Q235B 与 Q235B 相焊接接头形式与图示说明焊材及烘干温度：E4303。

100-150℃/1-1,5h母材规格及材质：Φ1200x12，Q235B焊接方法及接头形式：SMAWV型焊工持证项目：2G、5G、6G坡口制作及对口技术要求1、将坡口表面及附近母材端面（内外壁）15mm 范 围内，清除油污锈垢，打磨干净，露出金属光泽。

2、进行管口对接时，要求管口内壁平齐，如有错口 不得超过管壁厚度的 10％，且不大于 1mm。

3、采用单面焊工艺必须焊透且不得焊瘤。

4,双面焊根部必须打磨或气刨确保焊透。

5、焊缝表面应圆滑过渡到母材且应成形美观。

预热及保温措施：预热温度：层间温度：焊接质量要求及技术措施1、 焊口表面及母材附近不得有焊疤、焊瘤、咬边、夹渣及未熔合等缺陷。

如有以上缺陷应彻底清 除.。

2、焊接工艺参数、焊接接头的外观检验及无损检验应符合规定要求。

3、施焊人员要按规定着装并佩戴必要的劳保防护用品，防止触电及烧烫伤等不安全事件发生。

焊接参数焊接层 次焊接 方法焊条(焊丝)电流范围(气体压力)牌号 直径 极性(乙炔 MP) 电流(氧气 MP)1 SMAW E4303 3.22 SMAW E4303 3,23 SMAW E4303 4其它层 SMAW E43034直流反椄 直流反椄 直流反椄 直流反椄85-120A 120-160A 80-110A 80-120A电压范围 焊炬型号 焊咀号码20-28V 20-28V 2028V 20-28 V焊速 mm/min50-150 60-160 50-140 50-140钨极型号尺寸： 焊接检验： 200%UT编制：审核：气体保护： 后热及焊后热处理：批准：。

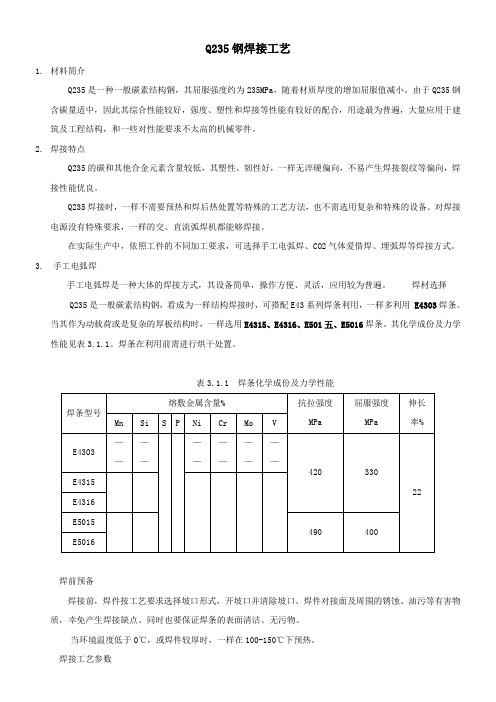

Q235钢焊接工艺1.材料简介Q235是一种一般碳素结构钢，其屈服强度约为235MPa，随着材质厚度的增加屈服值减小。

由于Q235钢含碳量适中，因此其综合性能较好，强度、塑性和焊接等性能有较好的配合，用途最为普遍，大量应用于建筑及工程结构，和一些对性能要求不太高的机械零件。

2.焊接特点Q235的碳和其他合金元素含量较低，其塑性、韧性好，一样无淬硬偏向，不易产生焊接裂纹等偏向，焊接性能优良。

Q235焊接时，一样不需要预热和焊后热处置等特殊的工艺方法，也不需选用复杂和特殊的设备。

对焊接电源没有特殊要求，一样的交、直流弧焊机都能够焊接。

在实际生产中，依照工件的不同加工要求，可选择手工电弧焊、CO2气体爱惜焊、埋弧焊等焊接方式。

3. 手工电弧焊手工电弧焊是一种大体的焊接方式，其设备简单，操作方便、灵活，应用较为普遍。

焊材选择Q235是一般碳素结构钢，看成为一样结构焊接时，可搭配E43系列焊条利用，一样多利用E4303焊条。

当其作为动载荷或是复杂的厚板结构时，一样选用E4315、E4316、E501五、E5016焊条。

其化学成份及力学性能见表3.1.1。

焊条在利用前需进行烘干处置。

表3.1.1 焊条化学成份及力学性能焊前预备焊接前，焊件按工艺要求选择坡口形式，开坡口并清除坡口、焊件对接面及周围的锈蚀、油污等有害物质，幸免产生焊接缺点。

同时也要保证焊条的表面清洁、无污物。

当环境温度低于0℃，或焊件较厚时，一样在100-150℃下预热。

焊接工艺参数手工电弧焊一样分为平焊、横焊、立焊、仰焊四种形式。

焊接电流的选择要紧取决于焊条直径和焊缝位置，第二是焊件厚度、接头类型、焊道层次等。

而电弧电压要紧由电弧长度来决定。

因此，电弧长度要适中，以保证电弧燃烧稳固，避免显现咬边、未焊透、外观成型不良等缺点。

在焊接进程中，焊接速度要适当，既要保证焊透、融合良好，又要保证不烧穿。

关于厚度较大的焊件需采纳多层焊。

在多层焊接时第一层焊通常选用较小的焊接电流，一样用直径3.2mm的焊条，焊层厚度最大不超过5mm。

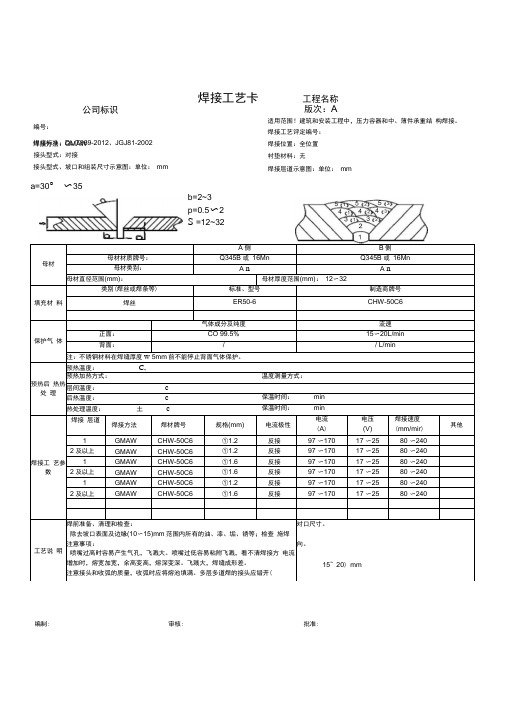

焊接工艺卡工程名称 编制: 审核: 批准:版次：A适用范围！建筑和安装工程中，压力容器和中、薄件承重结 构焊接。

焊接工艺评定编号：a=30° 〜35b=2~3 p=0.5〜2S =12~32母材A 侧B 侧母材材质牌号：Q345B 或 16MnQ345B 或 16Mn母材类别：A nA n母材直径范围(mm)：母材厚度范围(mm)： 12〜32填充材 料类别(焊丝或焊条等)标准、型号制造商牌号焊丝ER50-6CHW-50C6保护气 体气体成分及纯度流速正面：CO 99.5%15〜20L/min 背面：// L/min注：不锈钢材料在焊缝厚度w 5mm 前不能停止背面气体保护。

预热后 热热处 理预热温度： C,预热加热方式：温度测量方式：层间温度： c后热温度： c 保温时间： min 热处理温度： 土c保温时间： min焊接工 艺参数 焊接 层道焊接方法焊材牌号规格(mm) 电流极性 电流 (A )电压(V) 焊接速度 (mm/mir )其他1 GMAW CHW-50C6 ①1.2 反接 97 〜170 17 〜25 80 〜2402及以上GMAWCHW-50C6 ①1.2 反接 97 〜170 17 〜25 80 〜2401 GMAW CHW-50C6 ①1.6 反接 97 〜170 17 〜25 80 〜2402及以上GMAW CHW-50C6 ①1.6 反接 97 〜170 17 〜25 80 〜2401 GMAW CHW-50C6 ①1.2 反接 97 〜170 17 〜25 80 〜2402及以上GMAWCHW-50C6①1.6反接97 〜17017 〜2580 〜240工艺说 明 焊前准备、清理和检查：除去坡口表面及边缘(10〜15)mm 范围内所有的油、漆、垢、锈等；检查 施焊注意事项：喷嘴过高时容易产生气孔，飞溅大。

喷嘴过低容易粘附飞溅，看不清焊接方 电流增加时，熔宽加宽，余高变高，熔深变深。

钢结构焊接工艺卡工程名称广州******单元名称高密度乙烯分项名称钢结构焊接材质Q345B 规格δ=4~δ=30 焊接方式手工电弧焊预热温度- 层间温度- 后热温度-热处理温度及时间焊道/ 焊层焊接方法填充金属焊接电流电弧电压（V）焊接速度（cm/min）线能量（kJ/cm）牌号直径(mm)极性电流（A）1 电弧焊J507 4.0 直流90-100 10-18 5-102-3 电弧焊J507 3.2 直流90-120 22-28 5-12焊条( 焊剂) 烘干参数焊条（焊剂）牌号烘干温度（℃）烘干时间（h）恒温温度（℃）J507 350 1 100-120焊接工艺评定编号：1618简图及说明：焊肉高度详见图纸。

钢结构焊接工艺卡工程名称广州-*****单元名称高密度乙烯分项名称钢结构焊接材质Q235B 规格角焊缝焊接方式手工电弧焊预热温度- 层间温度- 后热温度-热处理温度及时间焊道/ 焊层焊接方法填充金属焊接电流电弧电压（V）焊接速度（cm/min）线能量（kJ/cm）牌号直径(mm)极性电流（A）1 电弧焊J422 4.0 直流90-100 10-18 5-102-3 电弧焊J422 3.2 直流90-120 22-28 5-12焊条( 焊剂) 烘干参数焊条（焊剂）牌号烘干温度（℃）烘干时间（h）恒温温度（℃）J422 150 1 100-120焊接工艺评定编号：1674简图及说明：T型接头和角型接头。

焊接工艺卡模板（用于金属管道）
1. 概述
本文档为焊接工艺卡的模板，适用于金属管道的焊接工艺。

焊接工艺卡是记录和指导焊接过程的重要文档，用于确保焊接质量和安全性。

2. 焊接工艺卡信息
2.1 管道信息
- 管道材质：
- 管道直径：
- 管道厚度：
- 焊接位置：
- 管道编号：
2.2 焊接材料
- 焊条/电极：
- 气体保护剂：
- 辅助材料：
2.3 焊接工艺参数- 焊接电流：
- 焊接电压：
- 焊接速度：
- 焊接温度：
- 焊接时间：
2.4 焊接设备
- 焊接机型：
- 焊接枪型号：
- 备用设备：
2.5 焊接人员
- 焊接操作员：
- 监督员/质检员：
3. 焊接工艺步骤1. 准备工作：
- 清洁管道表面
- 安装焊接设备
- 准备焊接材料
2. 焊接步骤：
- 确定焊接位置和方法- 开始预热
- 进行焊接
- 控制焊接参数
- 完成焊接
3. 后续工作：
- 进行焊缝检查
- 清理焊接区域
- 记录焊接参数和结果
4. 安全措施
- 确保焊接区域通风良好- 戴好个人防护装备
- 确保焊接设备正常运行- 遵守焊接操作规程
5. 质量控制
- 进行焊缝检查和尺寸测量
- 检查焊接质量符合规范和要求
- 记录焊接质量结果和问题
以上是焊接工艺卡模板的内容。

根据具体情况填写相应信息，确保焊接过程与质量可控可追溯。

兰州工业学院毕业设计（论文）题目Q235钢的焊接性分析及焊接工艺评定系别材料工程学院专业焊接技术及自动化班级焊接11-2姓名学号指导教师（职称）日期2014年3月目录摘要 (1)Abstract (2)第一章绪论 (3)1.1 碳钢简述 (3)1.2 Q235钢的化学成分分析 (4)1.3 Q235的机械性能 (4)1.4 本次设计实验技术路线图 (5)第二章Q235钢板的焊接 (6)2.1 板材厚度的选择 (6)2.2 焊接材料的选择 (6)2.3 焊接方法和焊接设备的选定 (6)2.4 焊焊前准备 (7)2.4.1 焊接接头形式及坡口准备 (7)2.4.2 工件共建表面的清理 (7)2.5 焊接工艺参数的制定 (8)2.5.1 焊条直径 (8)2.5.2 焊接电流 (8)2.5.3 焊接电压 (9)2.5.4 焊接层数 (9)2.6 焊接及焊后热处理 (10)2.6.1 防止裂纹的产生 (10)2.6.2 结晶裂纹的产生原因 (11)2.6.3 冷裂纹的防止措施 (12)2.6.4 严格控制氢的来源 (12)2.7 焊后热处理 (13)2.8 焊接时应注意的要点 (13)第三章Q235金属试样的制备 (15)3.1 取样 (15)3.2 粗磨 (15)3.3 细磨 (16)3.3.1 手工磨 (16)3.3.2 机械磨 (17)3.4 抛光 (17)3.5 浸蚀 (19)第四章试样组织观察及分析 (20)4.1 焊接接头组织 (20)4.2 试样的观察 (20)4.3 试样的分析 (21)结论 (25)参考文献 (26)致谢 (27)外文文献及译文 28兰州工业学院毕业设计（论文）任务书材料工程系2014届焊接技术及自动化专业毕业设计（论文）任务书摘要Q235低碳钢在现代工业上应用十分广泛，本文主要针对Q235低碳钢板材的焊接工艺进行设计，通过经济和操作性两个方面的考虑，选用手工电弧焊进行焊接，焊接后变形小，缺陷少，焊接质量良好，当然最重要的是焊接工艺参数设计正确。

Q235-B钢（板厚14mm）焊条电弧焊焊接工艺评定及厚大工件焊接工艺焊接工艺指导书焊接工艺指导书单位名称安徽机电职业技术学院焊接工艺指导书编号04 日期2013/10/22 焊接工艺评定编号WPS-04焊接方法手工电弧焊机械化程度手动焊接接头：对接接头坡口形式V型衬垫（材料及规格）焊缝金属其他坡口机加工简图：母材：类别号Ⅰ组别号Ⅰ-1 与类别号Ⅰ组别号Ⅰ-1 相焊标准号GB/T3274 钢号Q235-B 与标准号GB/T3274 钢号Q235-B 相焊厚度范围：母材：对接焊缝10.5-21 角焊缝不限管子直径、壁厚范围：对接焊缝10.5-21角焊缝不限焊缝金属厚度范围：对接焊缝\角焊缝不限其他0-21mm焊接材料：焊材类别焊条焊剂焊材标准GB/T5117 GB/T5293-1999填充金属尺寸Φ3.2mm φ4.0mm焊材型号E4315焊材牌号J427其他焊条烘干温度350-400℃耐蚀堆焊金属化学成分（％）C Si Mn P S Mo V0.12~0.20 ≤0.30 0.32~0.65 ≤0.045 ≤0.05 \ \其他：焊接工艺评定报告单位名称：安徽机电职业技术学院焊接工艺评定编号：WPS-04 焊接工艺指导书编号：WPS-04焊接方法：SMA W 机械化程度：手工接头简图：母材：材料标准：GB/T3274钢号：Q235-B类、组别号：Ⅰ-1-1 与类、组别号：Ⅰ-1-1 相焊厚度：14mm直径：其他：焊后热处理：热处理温度（℃）：\保温时间（h）：\保护气体：气体种类混合比流量（L/min）保护气体\\\尾部保护气体\\\背面保护气体\\\填充金属：焊材标准：GB/5117焊材牌号：E4315焊材规格：Φ3.2mm φ4.0mm 焊缝金属厚度：<14mm其他：\电特性：电流种类：直流极性：反极性钨极尺寸：\焊接电流（A）：110-180 电弧电压（V）：23-27其他：\焊接位置：对接焊缝位置：\ 方向角焊缝位置：\ 方向技术措施：焊接速度（cm/min）：15-17厚大工件焊接工艺一，母材技术要求：1、钢种：Q235—B钢。

焊接工艺评定编号:HP-002使用单位盖章:焊接工艺评定任务书编号：RW-06-02焊接工艺评定方案编号：FA-06-04接头型式： 对接 衬 垫： /衬垫材料： / 30～350其 它： / 2～3mm母 材：类 号： A 类 与类 号： A 类钢 号： Q235B 与钢 号： Q235b 相焊接 试 件：母 材 厚 度：12mm 焊缝金属厚度：13～14mm 管 子 直 径： / 其 它： / 电（火焰）特性：电极：钨级型号和尺寸： /送丝速度范围： /其它： /填充金属：焊条型号：E5015 规格：ф3.2/ф4.0焊丝型号： / 规格： /焊剂型号： /其它： /焊接工艺评定方案编号：FA-06-052～3mm接头型式：对接 30衬垫： /衬垫材料： /其它：母材：类号： A类与类号： A类钢号： Q235 B 与钢号： Q235 B 相焊接试件：母材厚度： 12mm焊缝金属厚度： 13～14mm管子直径： /其它： /电（火焰）特性：电极：钨级型号和尺寸： /送丝速度范围： /其它： /填充金属：焊条型号： E5015 规格：ф3.2/ф4.0焊丝型号： / 规格：/焊剂型号： /其它： /焊接工艺评定方案编号：FA-06-06接头型式： 对接衬其 30～35母 材：类 号： A 类 与类 号： A 类钢 号： Q235 与钢 号： Q235 相焊接 试 件：母 材 厚 度：12mm 焊缝金属厚度：13～14mm 管 子 直 径：/ 其 它：/ 电（火焰）特性：电极：钨级型号和尺寸： /送丝速度范围： /其它： /填充金属：焊条型号： E5015 规格：ф3.2/ф4.0焊丝型号： / 规格： /焊剂型号： /其它： /打底层1道填充层2道盖面层3道焊接工艺评定报告编号：BG-06-04简图：接头型式： 对接 衬 垫： /衬垫材料： /其 它：母 材：类 号：A 类 与类 号：A 类钢 号：Q235 与钢 号：Q235 相焊接 厚 度：12mm 直 径： /其 它：坡口内外两侧15㎜处打磨干净，露出金属光泽。
