抗冲改性剂

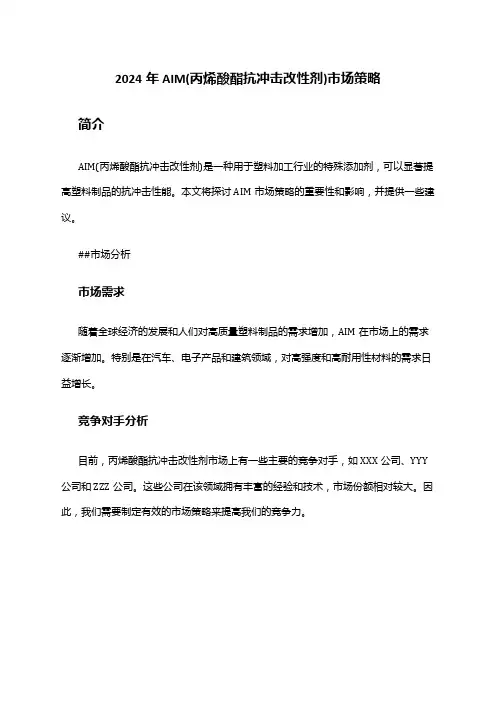

2024年AIM(丙烯酸酯抗冲击改性剂)市场策略简介AIM(丙烯酸酯抗冲击改性剂)是一种用于塑料加工行业的特殊添加剂，可以显著提高塑料制品的抗冲击性能。

本文将探讨AIM市场策略的重要性和影响，并提供一些建议。

##市场分析市场需求随着全球经济的发展和人们对高质量塑料制品的需求增加，AIM在市场上的需求逐渐增加。

特别是在汽车、电子产品和建筑领域，对高强度和高耐用性材料的需求日益增长。

竞争对手分析目前，丙烯酸酯抗冲击改性剂市场上有一些主要的竞争对手，如XXX公司、YYY 公司和ZZZ公司。

这些公司在该领域拥有丰富的经验和技术，市场份额相对较大。

因此，我们需要制定有效的市场策略来提高我们的竞争力。

市场策略目标市场我们的目标市场是塑料制品生产商，特别是在汽车、电子产品和建筑领域有一定规模的制造商。

我们将重点关注中小型企业，因为他们通常对成本敏感，并且可能更愿意尝试新的改性剂。

产品定位我们定位AIM为一种高性能、高可靠性的丙烯酸酯抗冲击改性剂，能够显著提高塑料制品的抗冲击性能。

我们将强调该产品的优点，如高强度、耐用性和成本效益。

宣传推广我们将采取多种宣传推广手段来提高AIM的知名度和推广度。

其中包括：•在行业相关的展会上展示我们的产品，并与潜在客户进行面对面交流。

•在行业杂志、网站和社交媒体上发表个案研究或技术文章，以展示我们的专业知识和产品优势。

•与行业协会、学术机构等合作，共同开展研究和推广活动。

价格策略由于在竞争激烈的市场环境中，我们需要制定具有竞争力的价格策略。

我们将根据市场需求、产品成本和竞争对手价格进行合理定价，并根据市场反馈进行调整。

销售渠道我们将采用多元化的销售渠道来推广和销售AIM。

除了与经销商和分销商合作外，我们还将建立直销团队，与目标客户建立直接联系。

此外，我们还将建立在线销售平台，便于客户随时随地进行采购。

售后服务为了确保客户的满意度和忠诚度，我们将提供优质的售后服务。

我们将建立专门的客户服务团队，电话和电子邮件进行快速响应和处理客户问题。

ACR 学习资料整理一、产品分类ACR 抗冲改性剂ACR 抗冲改性剂的结构，核-壳结构的ACR 抗冲改性剂含有丙烯酸酯类交联弹性体组成的核，核外是甲基丙烯酸甲酯-丙烯酸乙酯共聚物组成的壳。

PVC/ACR 制品冲击强度较高，表面光洁，耐老化性能优良。

通常硬质聚氯乙烯户外制品多用ACR 抗冲改性剂。

丙烯酸类交联弹性体的作用主要体现在：耐候性和高抗冲能力。

甲基丙烯酸甲酯-丙烯酸乙酯共聚物作用主要体现在：与PVC resin 的相融性，提高流动性。

ACR 加工助剂1.ACR 加工助剂根据原材料可以分为如下三类：（1）纯酯加工助剂：甲基丙烯酸甲酯和丙烯酸丁酯。

（2）苯乙烯加工助剂：苯乙烯和丙烯腈（3）苯乙烯，丙烯腈，双甲酯。

2.ACR 润滑剂：175系列产品原料：甲酯和苯乙烯此产品为低分子量的产品主要可以改善熔体的加工性能，金属热脱模，减少熔体破裂以及提高加工效率。

分子量低与PVC 的相融性不好，附着于pvc表面，起到润滑的作用。

3.ACR 发泡调节剂产品的档次主要划分依据高档次产品：甲基丙烯酸甲酯和丙烯酸丁酯低档次产品：甲基丙烯酸甲酯、丙烯酸丁酯、苯乙烯等。

此产品为高分子量的产品主要用于pvc发泡领域，包括异型材，管材芯层发泡和发泡片材等。

二、误区：1.产品牌号和档次划分的标准（1）产品的牌号是通过产品的用途，通过原材料的配比划分的，因此价格也是有略微的差别。

（2）跟CPE 一样，填充物含量的增加，必然会影响产品价格。

这里的填充物，不仅仅局限在钙粉上，可以是其他软单体含量部分取代BA含量，或者添加PVC RESIN 等。

2.指标的概念ACR 所有产品的指标均为物理指标。

Bulk Density:表观密度：指的是产品的颗粒形态（越大越好）为产品运输过程中的一个参考数值比如：0.48g/cc 表示480KG/M3Particle size 粒径；主要用生产过程中产品过振动筛（比如40目）时候的通过率来表示。

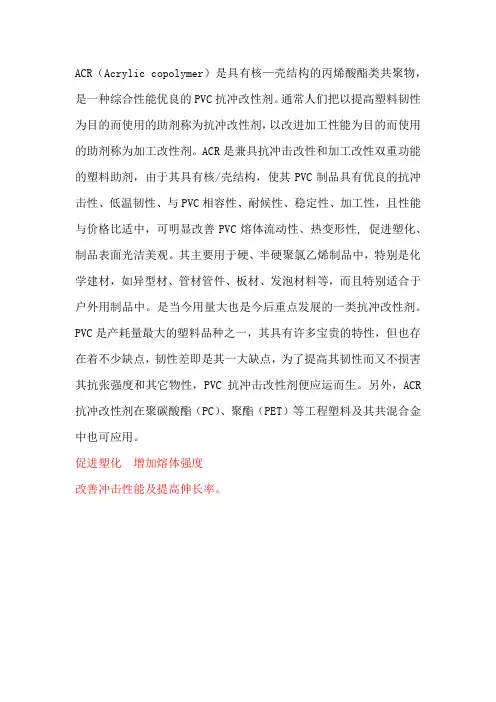

ACR（Acrylic copolymer）是具有核—壳结构的丙烯酸酯类共聚物，是一种综合性能优良的PVC抗冲改性剂。

通常人们把以提高塑料韧性为目的而使用的助剂称为抗冲改性剂，以改进加工性能为目的而使用的助剂称为加工改性剂。

ACR是兼具抗冲击改性和加工改性双重功能的塑料助剂，由于其具有核/壳结构，使其PVC制品具有优良的抗冲击性、低温韧性、与PVC相容性、耐候性、稳定性、加工性，且性能与价格比适中，可明显改善PVC熔体流动性、热变形性, 促进塑化、制品表面光洁美观。

其主要用于硬、半硬聚氯乙烯制品中，特别是化学建材，如异型材、管材管件、板材、发泡材料等，而且特别适合于户外用制品中。

是当今用量大也是今后重点发展的一类抗冲改性剂。

PVC是产耗量最大的塑料品种之一，其具有许多宝贵的特性，但也存在着不少缺点，韧性差即是其一大缺点，为了提高其韧性而又不损害其抗张强度和其它物性，PVC抗冲击改性剂便应运而生。

另外，ACR 抗冲改性剂在聚碳酸酯（PC）、聚酯（PET）等工程塑料及其共混合金中也可应用。

促进塑化增加熔体强度改善冲击性能及提高伸长率。

CPE 氯化聚乙烯材料Chlorinated Polyethylene结构式：[ CH2-CHCl-CH2-CH2 ]n英文简称：CPE 或CM氯化聚乙烯（CPE）为饱和高分子材料，外观为白色粉末，无毒无味，具有优良的耐侯性、耐臭氧、耐化学药品及耐老化性能，具有良好的耐油性、阻燃性及着色性能。

氯化聚乙烯是由高密度聚乙烯（HDPE）经氯化取代反应制得的高分子材料。

根据结构和用途不同,氯化聚乙烯可分为树脂型氯化聚乙烯(CPE)和弹性体型氯化聚乙烯(CM)两大类。

增加制品的韧性，提高抗冲击性能，以及穿线管的弯曲强度起增加韧性的作用啊CPE是抗冲改性剂，增加产品抗冲击能力，不容易摔破，另外还有一点润滑效果，可增加塑化。

丙烯酸酯类抗冲改性剂 JINHASS KM-355产品介绍JINHASS KM-355是一类丙烯酸酯类共聚物抗冲击改性剂，用于户外硬质PVC 制品，如窗框、护墙板、建筑批叠板、栅栏、管材和管件，及各种注塑制件。

JINHASS KM-355的显著特点在于其比其他品牌产品更易塑化，因而可以减少配方中加工助剂或者内润滑剂的使用量，经济效益显著。

JINHASS KM-355赋予制品以下优良性能：• 最佳抗冲强度 • 优异的耐候性能• 有效地促进塑化 (增加挤出量，降低加工助剂用量) • 较低的挤出后收缩性能基本物理特性：序号 检测项目 单位 检测值 1 外观 --- 白色粉末 2 挥发份重量百分比 %≤1.0% 3 粒径分布 (留在40目筛网上)% ≤2.0% 4 表观密度 g/cm 3≥0.40 KJ/m 2 ≥18.0（23℃） 5简支梁冲击强度KJ/m 2≥10.0（-10℃）促进塑化性能JINHASS KM-355 可以有效促进PVC 的塑化，使得PVC 塑化更均匀，从而提高制品的表面光泽度和质量。

图1表明在相同实验条件及相同添加份数，KM-355与国外竞争产品塑化曲线基本重合，可以相互替代；图2则显示KM-355比同类产品能更有效地促进PVC 塑化熔融，可减少配方中加工助剂的用量。

抗冲击效率JINHASS KM-355 与PVC 具有良好的相容性，且无论在室温还是-10℃均表现出优异的抗冲击性能，抗冲击效率均优于国外竞争对手产品和国内同类产品，如图3所示。

金合思塑料添加剂图1. 相同添加量下KM-355和国外竞争对手产品塑化曲线对比塑化实验配方：PVC (SG-5) 100phr/复合铅盐稳定剂 4.5phr/CaCO 3 10phr/TiO 2 4hr/抗冲改性剂 5.0phr 测试仪器: Brabender plasticorder, 测试温度：170℃, 转速：45rpm图2. KM-355和同类产品塑化时间对比 图3. 不同温度下KM-355和同类产品的抗冲击强度对比冲击强度测试配方：PVC (SG-5) 100phr/复合铅盐稳定剂 4.5phr/CaCO 3 10phr/TiO 2 4hr/抗冲改性剂 7.0phr 测试方法：GB/T1043.1-2008；测试条件：简支梁冲击试验仪(XJJ-5，承德金建仪器有限公司)，样条厚度：4mm ，V 型缺口，尺寸：0.2R― Jinhass KM-355 ― 国外竞争对手产品扭矩(N m )料温(℃)。

抗冲型聚氯乙烯改性剂性能影响因素分析田君宇(黑龙江中盟龙新化工有限公司,黑龙江安达　151401) 摘　要:抗冲型ACR树脂以其在提高PVC冲击强度的同时兼有加工助剂的性能,对PVC固有性能几乎不产生影响,加工范围宽,制品外表美观且具有优良的耐候性等特点,在硬质PVC制品中得以广泛应用。

然而国内抗冲ACR无论在数量上和质量上都与国外同类产品有着较大的差距。

本文通过实验分析了影响抗冲ACR改性效果诸多因素,以此来寻求提高抗冲ACR性能的最佳途径。

关键词:抗冲ACR;凝胶含量;粒径;添加量;冲击强度 中图分类号:T E903 文献标识码:A 文章编号:1006—7981(2012)12—0080—021　生产过程在本研究中采用以轻度交联的丙烯酸丁酯乳液微粒作为种子,以甲基丙烯酸甲酯为壳单体,通过接枝共聚反应,制得具有核、壳结构的丙烯酸酯类抗冲改性剂ACR乳液,经喷雾干燥处理,获得色泽亮白,粒度均匀,流动性较好的ACR成品粉末。

2　抗冲机理抗冲ACR是“核-壳”结构的多元共聚物,这种结构比较符合银纹-剪切理论的增韧机理。

分布于PVC介质中的橡胶粒子主要有两个作用:一是作为应力集中中心,当制品受到外力时,作用力就会集中到两相界面,产生应力集中,从而诱发大量的银纹或剪切带,吸收和消化大量能量,客观上提高了材料的抗冲强度。

另一方面,橡胶粒子能控制银纹的发展,温度超过该填充液沸点时,填充液将膨胀、气化,气化的外力施加给膜片同时也施加给变送器传感元件,导致膜片外鼓;同时膜片密封系统在灌填充液前,系统不可能抽到绝对真空,致使密封系统中残存少量气体。

膜片密封系统中存在的少量气体在高温及真空下迅速膨胀,也导致膜片外鼓或者破裂。

处理措施:烘炉期间尽量将不用的液位计根部阀关闭,且冲洗水阀打开通大气;高温工况下选择合适的硅油防止气化发生,如DC704温度范围0～310℃、DC705温度范围20～350℃、DC200温度范围-40～205℃,选取高温硅油防止了气化发生,但在冬季运行中要注意对毛细管保温,防止测量膜片出现贴片故障;选择知名品牌的变送器(我公司曾在大修过程中采购国内某合资企业的双法兰变送器,在现场正常使用1周后全部变送器膜片外鼓损坏)。

CPE、 MBS、ACR 抗冲改性效果的对比------兼谈硬质聚氯乙稀型材抗冲改性剂的应用技术姜铁竹龚以行韩风董军宁为了提高产品的抗冲击性能，在生产过程中要添加抗冲改性剂。

用于硬质ＰＶＣ型材行业的抗冲改性剂主要有ＣＰＥ、ＭＢＳ和ＡＣＲ。

其中ＣＰＥ、ＡＣＲ改性剂的分子结构中不含双键，耐候性能好，广泛用于户外建筑材料。

目前就ＣＰＥ和ＡＣＲ对ＰＶＣ冲击改性的效果讨论很多，国外对ＡＣＲ性能的推荐，除强调它对低温冲击强度的大幅度提高外，还强调它对耐候性、加工性能的改性，而ＣＰＥ对加工温度的敏感性也已被生产实际所证实。

因此，目前在欧洲、美国以丙稀酸酯为主导来改进ＰＶＣ的抗冲击性。

在我国，由于只有少数厂家生产抗冲ＡＣＲ改性剂，品种和牌号均不能满足市场需要，而且质量尚欠稳定，价格偏高。

因而，目前我国绝大多数（９０％）异型材厂仍以ＣＰＥ作抗冲改性剂，ＣＰＥ依然占主导地位，丙稀酸酯应用较少，还有的厂家采用ＭＢＳ。

在此，我们对ＣＰＥ与ＡＣＲ、ＭＢＳ进行一下对比试验，对它们进行全面的了解，评价各项性能孰优孰劣，以便扬长避短，合理使用。

实验部分１、实验用主要原料、规格：（１）树脂：聚氯乙稀ＰＶＣＳＧ－５型，潍坊亚星化学股份有限公司产。

（２）抗冲击改性剂：ＣＰＥ：型号３１３５，潍坊亚星化学股份有限公司产。

ＡＣＲ：ＫＭ３５５Ｐ，吴羽化学公司产品。

ＭＢＳ：台湾产。

（３）稀土稳定剂：型号ＲＥＣ－Ｅ，广东广洋高科技实业有限公司产。

（４）钛白粉：型号Ｒ１０５，美国杜邦公司产。

（５）轻质碳酸钙：淄博华信化工股份有限公司产。

（６）加工助剂：ＡＣＲ－２０１型，山东曙光集团塑胶制品厂产。

２、实验用主要设备及测试仪器：（１）高速混合机：型号ＧＨ－１０ＤＹ，桨叶转速１２５０／２５００转／分，北京华新科塑料机械有限公司产。

（２）哈克密炼机和挤出机：德国哈克公司产。

（３）万能制样机：河北承德试验机厂产。

（４）电子拉力试验机：ＤＸＬＬ－３０００型，上海化工机械四厂产。

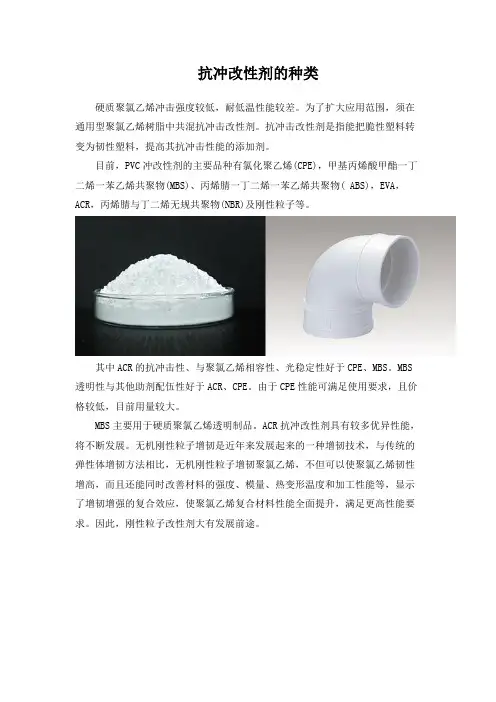

抗冲改性剂的种类
硬质聚氯乙烯冲击强度较低，耐低温性能较差。

为了扩大应用范围，须在通用型聚氯乙烯树脂中共混抗冲击改性剂。

抗冲击改性剂是指能把脆性塑料转变为韧性塑料，提高其抗冲击性能的添加剂。

目前，PVC冲改性剂的主要品种有氯化聚乙烯(CPE)，甲基丙烯酸甲酯一丁二烯一苯乙烯共聚物(MBS)、丙烯腈一丁二烯一苯乙烯共聚物( ABS)，EVA，ACR，丙烯腈与丁二烯无规共聚物(NBR)及刚性粒子等。

其中ACR的抗冲击性、与聚氯乙烯相容性、光稳定性好于CPE、MBS。

MBS
透明性与其他助剂配伍性好于ACR、CPE。

由于CPE性能可满足使用要求，且价格较低，目前用量较大。

MBS主要用于硬质聚氯乙烯透明制品。

ACR抗冲改性剂具有较多优异性能，将不断发展。

无机刚性粒子增韧是近年来发展起来的一种增韧技术，与传统的弹性体增韧方法相比，无机刚性粒子增韧聚氯乙烯，不但可以使聚氯乙烯韧性增高，而且还能同时改善材料的强度、模量、热变形温度和加工性能等，显示了增韧增强的复合效应，使聚氯乙烯复合材料性能全面提升，满足更高性能要求。

因此，刚性粒子改性剂大有发展前途。

丙烯酸酯类抗冲改性剂ACR简介1.前言我国抗冲改性剂行业起步较晚，近年来市场需求增长很快，2011年中国市场消耗各类抗冲击改性剂约35万吨，其中CPE占65%，MBS 占20%，ACR占10%，ABS、EVA占5%。

ACR 是丙烯酸酯类高聚物，为白色易流动的粉末，是一种兼具抗冲击改性和加工改性双重性能的塑料助剂，近年来发展迅速。

ACR 主要用于PVC 的改进冲击性能和加工性能，PVC 是通用塑料中的重要品种，强度高，价格便宜，有一定阻燃性，但它抗冲性能差，限制了它在建材领域的应用。

在PVC 的抗冲改性剂中，ACR 能大辐提高PVC 的抗冲击性能，同时基本保持其强度，又能明显改善PVC 的熔体流动性、热变形性、耐候性及制品表面光泽。

ACR 抗冲改性剂在聚甲基丙烯酸甲酯（PMMA）聚碳酸酯（PC）、聚酯（PET）、尼龙（PA）等工程塑料及其共混合金中也获得广泛应用。

2.ACR树脂的技术概况ACR 抗冲改性剂属于核- 壳结构共聚物，其制备多采用种子乳液聚合的分步聚合法，其中包括传统乳液聚合和核壳乳液聚合。

其核是一类低度交联的丙烯酸酯类聚合物，壳是甲基丙烯酸甲酯接枝共聚物。

该结构的改性剂通过加入典型的交联单体进行交联，使其“核芯”具有很好的弹性“, 壳层”是具有较高玻璃化温度( Tg) 高聚物，粒子间容易分离，可较为均匀地分散至工程塑料基体中并能和工程塑料基材相互作用，因而这类改性剂除了可改进抗冲击性能外，还能促进工程塑料的凝胶化和塑化。

核壳乳液聚合是ACR 树脂生产技术的核心，目前ACR 的化学结构主要有三种：“硬核—软壳”、“软核—硬壳”和“硬—软—硬三层”复合结构。

干燥过程是ACR 树脂生产技术的难点。

这一过程是将高固含量的共聚乳液脱水，使固体料的含水量小于0.5%。

常用的干燥技术是喷雾干燥法和盐析法（将共聚乳液经盐析破乳、离心、再沸腾干燥）。

3.ACR生产现状3.1国外生产现状ACR 树脂是本世纪50 年代初由美国罗门哈斯公司首先开发生产。
