新型PVC抗冲改性剂

MBS树脂-PVC抗冲改性剂生产方法MBS树脂是在粒子设计概念下合成的一种新型高分子材料，由甲基丙烯酸甲酯(M)、丁二烯(B) 及苯乙烯(S)采用乳液接枝聚合法制备而成。

在亚微观形态上具有典型的核-壳结构，核心是1个直径为10~100 nm的橡胶相球状核，外部是苯乙烯和甲基丙烯酸甲酯组成的壳层。

由于甲基丙烯酸甲酯与聚氯乙烯(pvc)的溶解参数相近，在PVC树脂和橡胶粒子间起到界面粘接剂的作用，在与PVC加工混炼过程中形成均相，而橡胶相则以粒子状态分布于PVC连续介质中，呈现海岛结构，这种特殊结构赋予了制品优异的抗冲击性能。

当PVC中加入5%~ 10%的MBS树脂时，可使制品的冲击强度提高4~ 15倍，同时，还可改善制品的耐寒性和加工流动性，且能够保持PVC树脂原有的光学性能，因此，MBS 树脂作为PVC树脂的抗冲改性剂具有广泛的应用前景。

1 MBS树脂的生产方法MBS又称为透明ABS，由于两者的生产方法相似，早期许多生产厂家使用相同的工艺路线，甚至在同一条生产线上生产这两种产品。

随着技术的发展，工艺过程日趋完善，各生产厂家的生产工艺略有差异，但基本原理是一样的，即丁二烯和苯乙烯作为单体在水和乳化剂中进行乳化，在引发剂的引发作用下进行聚合，生产丁苯胶乳(SBR胶乳)，再加入苯乙烯和甲基丙烯酸甲酯进行乳液接枝聚合，得到MBS 树脂接枝胶乳(MBS树脂胶乳)，最后经过凝聚、脱水和干燥处理后得到MBS粉料。

在MBS树脂的整个生产工艺过程中，SBR胶乳的合成技术、MBS胶乳的合成技术以及MBS胶乳的凝聚技术是生产的三大关键技术。

1.1丁苯胶乳的制备[1-2]丁苯胶乳的合成，一般采用乳液聚合法。

为了满足抗冲击性和透明性的要求，必须控制SBR胶乳的粒径、粒径分布及交联度，同时，折光指数必须与PVC相匹配。

从理论上讲，橡胶相玻璃温度越低，增韧效果越好，常选择在-40℃以下。

大多数厂家在丁苯胶乳制备中，丁二烯质量分数选择大于70%，但也有厂家选用纯丁二烯胶乳。

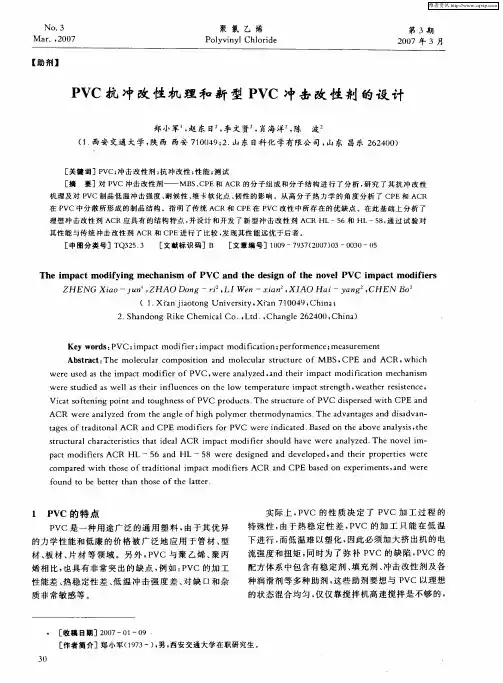

PVC配方中抗冲改性剂的选择要点抗冲改性剂多用于硬质PVC制品加工，以弹性体增韧为基本原理的抗冲改性剂，主要类型包括氯化聚乙烯(CPE)、丙烯酸酯类聚合物(ACR)、甲基丙烯酸甲酯—丁二烯—苯乙烯共聚物(MBS)、丙烯腈—丁二烯—苯乙烯共聚物(ABS)、乙烯—醋酸乙烯共聚物(EV A)等。

CPE 廉价易得，是通用型抗冲改性剂品种。

ACR抗冲改性剂的抗冲改性和耐候性优异，井兼具一定的加工改性效果，因而在抗冲改性剂领域具有突出的地位，也是当今世界PVC抗冲改性剂发展的主要方向。

MBS系透明硬质PVC制品的抗冲改性剂重要类型，但由于分子内具有丁二烯不饱和键，耐候性差，一般用于户内制品。

目前国内CPE型号一般用如135A、140B、239C等来标识，其中第一位数字1和2表示残余结晶度（TAC值）的大小，1代表TAC值在0~10%，2代表TAC值大于10%；第2位和第3位数字表征氯含量，如35表示氯含量为35%；最后一位是字母A、B和C，用来表示原料PE分子量的大小，A为最大，B为中间，C为最小。

作为PVC改性剂使用的CPE，一般选用氯含量在30~40%左右，分子量最大的A型，TAC值小于5的CPE树脂。

其添加量一般在8~12份。

ACR是丙烯酸酯类具有核-壳结构共聚物的统称。

根据结构和聚合单体的不同，又分为加工助剂和抗冲改性剂两类。

抗冲改性剂ACR同样具有改善PVC加工的性能。

ACR在耐候性、制品光泽性等方面优于CPE，并具有比CPE更宽的加工温度范围和较高的抗冲效能，所以是意向替代CPE的PVC抗冲改性剂。

实验经验表明，一般ACR抗冲改性剂的用量范围在6~8份，也可用到10份左右。

MBS是PVC非常重要的弹性体抗冲改性剂。

由于与PVC有很好的相容性和接近的光折射率，MBS主要是被用来提高透明PVC制品的抗冲性能。

当然也可用于非透明PVC制品中。

由于丁二烯的存在，分子链中带入了双键，使得MBS改性的PVC耐候性能不好，不能用于户外制品。

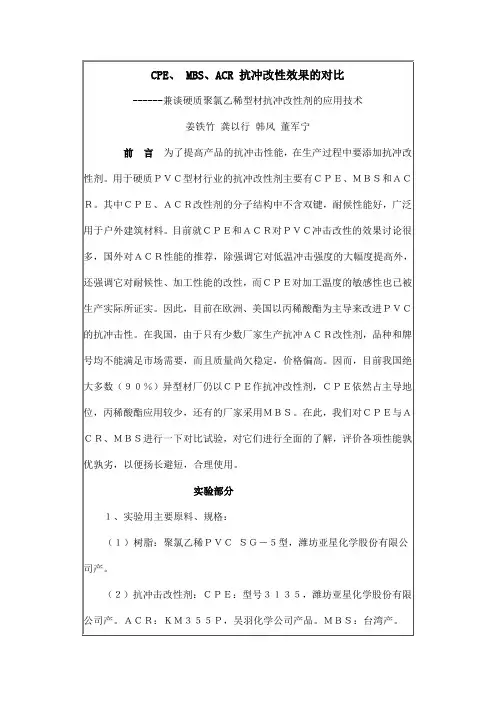

为温度１８０℃，转速３０ｒｐｍ。

（３）挤出：将ＰＶＣ共混料加入哈克双螺杆挤出机中挤出，工艺条件为：温度ＴＳ－Ｅ１１８４℃，ＴＳ－Ｅ２１８７℃，ＴＳ－Ｅ３１９０℃；ＴＳ－Ｄ１１９１℃。

螺杆转速３０ｒｐｍ。

４、试样制作与性能测试：（１）抗冲击性能：采用国标ＧＢ／Ｔ８８１４－１９９８测试。

（２）拉伸性能：采用国标ＧＢ／Ｔ８８１４－１９９８测试。

结果与讨论１、不同改性剂对ＰＶＣ共混料的流变性能的影响：用抗冲改性剂ＣＰＥ、ＡＣＲ、ＭＢＳ改性的ＰＶＣ共混料的流变曲线如图１所示。

图１改性共混料流变曲线图１表明采用ＣＰＥ塑化稍慢，但扭矩最低。

共混料流变曲线中，最大扭矩可作为加工设备所需要的传动功率大小的度量，而平衡扭矩则决定了加工设备生产时的功率消耗，它们都是极重要的流变特性参数。

平衡扭矩值平稳表明配方中助剂与树脂相容性好，塑化时间长短可决定设备的一些参数。

扭矩低，可使挤出功率降低。

２、各类抗冲改性剂对硬质ＰＶＣ共混料挤出加工性能的影响：不同改性剂不同份数的挤出性能曲线如图２所示。

图２不同份数改性的挤出性能由图２可见，随着改性剂份数的增加，挤出扭矩都要增加。

这说明改性剂用量增加，会使物料的粘度增加，导致扭矩升高。

其中ＣＰＥ挤出扭矩最低，ＭＢＳ次之，ＡＣＲ最高。

这说明用ＣＰＥ作改性剂时，加工设备生产时的功率消耗低，有利于节能和降低成本。

３、各类抗冲改性剂对硬质ＰＶＣ共混料力学性能的影响：各类抗冲改性剂改性硬质ＰＶＣ共混料的力学性能对比如表２所示。

表2 三种改性剂挤出片材的力学性能比较改性剂测试项目6份8份10份CPE ACR MBS CPE ACR MBS CPE ACR MBS。

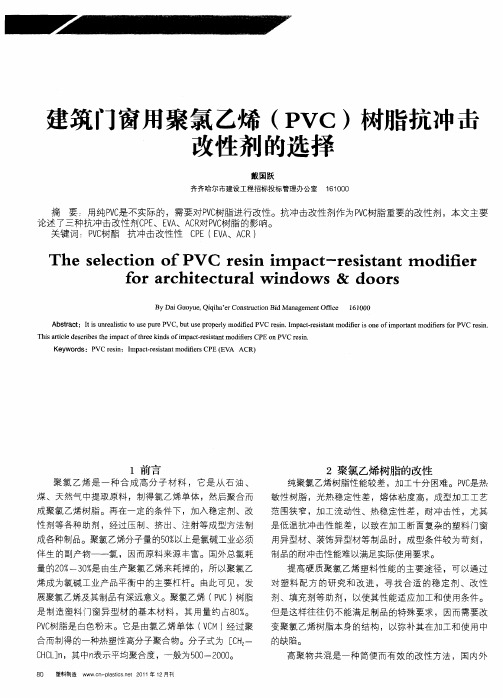

PVC抗冲击改性剂知识简介关键字:∙PVC∙抗冲击改性PVC抗冲击改性剂有时也会同时也起增塑作用，因此也可以看做增塑剂.而用于PVC树脂的抗冲击改性剂有如下几种：(1)氯化聚乙烯(CPE)是利用HDPE在水相中进行悬浮氯化的粉状产物，随着氯化程度的增加使原来结晶的HDPE逐渐成为非结晶的弹性体。

作为增韧剂使用的C?E，含C1量一般为25-45％。

CPE来源广，价格低，除具有增韧作用外，还具有耐寒性、耐候性、耐燃性及耐化学药品性。

目前在我国CPE是占主导地位的冲击改性剂，尤其在PVC管材和型材生产中，大多数工厂使用CPE。

加入量一般为5—15份。

CPE可以同其它增韧剂协同使用，如橡胶类、EVA等，效果更好，但橡胶类的助剂不耐老化。

(2)ACR为甲基丙烯酸甲酯、丙烯酸酯等单体的共聚物，ACR为近年来开发的最好的冲击改性剂，它可使材料的抗冲击强度增大几十倍。

ACR属于核壳结构的冲击改性剂，甲基丙烯酸甲酯—丙烯酸乙酯高聚物组成的外壳，以丙烯酸丁酯类交联形成的橡胶弹性体为核的链段分布于颗粒内层。

尤其适用于户外使用的PVC塑料制品的冲击改性，在PVC塑料门窗型材使用ACR作为冲击改性剂与其它改性剂相比具有加工性能好，表面光洁，耐老化好，焊角强度高的特点，但价格比CPE，高1／3左右。

国外常用的牌号如K-355，一般用量6—10份。

目前国内生产ACR冲击改性剂的厂家较少，使用厂家也较少。

(3)MBS是甲基丙烯酸甲酯、丁二烯及苯乙烯三种单体的共聚物。

MBS的溶度参数为94-9．5之间，与PVC的溶度参数接近，因此同PVC时相容性较好，它的最大特点是：加入PVC后可以制成透明的产品。

一般在PVC中加人10-17份，可将PVC的冲击强度提高6—15倍，但MBS的加入量大于30份时，PVC冲击强度反而下降。

MBS本身具有良好的冲击性能，透明性好，透光率可达90％以上，且在改善冲击性同时，对树脂的其他性能，如拉伸强度、断裂伸长率等影响很小。

CPE协效增强增韧剂——SPA-36——纳米自组装技术完美的结晶☞赋予PVC优秀的韧性☞大幅度提高PVC制品强度、模量、刚性☞更优异的耐候性☞显著改善PVC制品表面光泽☞更宽的加工性能☞赋予PVC更高的品质☞降低企业成本SPA-36系列增强型PVC抗冲改性剂一、技术背景聚氯乙烯（PVC）是含氯原子强极性高分子聚合物，以其成型方便、阻燃性、耐候性而获得广泛应用。

PVC分子链强极性导致分子间较强分子间力，其玻璃化温度比较高，低温冲击强度非常低，PVC复合材料发脆。

为了改善PVC的抗冲击性能，国内硬质PVC制品中通过添加CPE弹性体进行增韧。

CPE是以特种HDPE为原料，通过氯化而获得的弹性体。

CPE其玻璃化温度较高，PVC硬制品要达到使用要求，通常要加入较大份数（8～12份）才能获得较好的韧性。

由于CPE为弹性体，在PVC制品中大量加入CPE弹性体，PVC材料的强度、刚性、模量、维卡软化点大幅度降低，也就是说，CPE增韧PVC是以材料的强度、刚性、模量、维卡软化点大幅度损失为代价。

CPE含有约36%氯原子，普通的稳定剂不能抑制CPE的脱氯分解，所以PVC制品中加入CPE会导致PVC复合材料的热稳定性和光稳定性下降，耐候性变差。

同时，CPE与PVC相容差，加工熔体粘度大，一般须配合ACR加工助剂才能满足加工性能，加工温度窄、塑化效果差。

添加CPE弹性体的PVC 复合材料表面光泽度、硬度亦大幅度下降。

SPA-36是基于CPE增韧PVC固有缺陷而专门设计CPE协效剂，它是以微乳聚合法和纳米自组装技术而开发出有机/无机纳米杂化材料。

SPA-36协效增韧剂与CPE复合使用时，可提CPE在PVC复合材料中的分散性，改善CPE与PVC界面粘结性能和相容性，将CPE的互穿网络增韧与粒子点阵拓扑增韧特征集于一身，使PVC的强度、刚性、模量、维卡软化点下降幅度较小，PVC复合材料的强度与韧性达到更好的平衡，亦即，SPA-36协效剂可使PVC复合材料在获得很好冲击韧性的同时，又具有很高的强度。

PVC抗冲改性剂--MBS树脂的生产技术MBS树脂是由甲基丙烯酸甲酯(M)、丁二烯(B)及苯乙烯(S)采用乳液接枝聚合法制备的一种三元共聚物。

在亚微观形态上具有典型的核--壳结构，内核是一个直径为10-100 nm 的橡胶相球状物，外壳是由苯乙烯和甲基丙烯酸甲酯组成的。

由于甲基丙烯酸甲酯与聚氯乙烯(PVC)的溶解度参数相近，它在PVC树脂和橡胶粒子间起到界面粘接剂的作用，在与PVC 加工混炼过程中形成均相，而橡胶相则以粒子状态分布于PVC连续介质中，呈现海岛结构，这种特殊结构赋予了制品优异的抗冲击性能。

当PVC中加入5％-10％的MBS树脂时，可使制品的冲击强度提高4-15倍，同时还可改善制品的耐寒性和加工流动性，且能够保持PVC 树脂原有的光学性能，因此MBS树脂作为PVC树脂的抗冲击改性剂具有广泛的前景。

1 MBS树脂的生产工艺MBS树脂的生产过程是先以丁二烯和苯乙烯在水和乳化剂中进行乳化，在引发剂的引发作用下进行聚合，生产丁苯胶乳(SBR胶乳)，再加入苯乙烯和甲基丙烯酸甲酯进行乳液接枝聚合，得到MBS树脂接枝胶乳(MBS树脂胶乳)，最后经过凝聚、脱水和干燥处理后得到MBS树脂成品。

在MBS树脂的整个生产工艺过程中，有3大关键技术，其一是SBR胶乳的合成技术，因为SBR胶乳的粒径不但决定了MBS树脂，PVC合金的抗冲击性能，同时还决定了它的透光性能；其二是MBS树脂胶乳的合成技术，因为核--壳比、接枝率和接枝过程单体的加料顺序等对MBS树脂胶乳的凝聚和后处理、MBS树脂粉料的粒子形态及MBS树脂与PVC的相容性和光学性能等均有非常显著的影响；其三是MBS树脂胶乳的凝聚技术，凝聚水平的高低直接决定了最终产品的粒度分布、颗粒规整性、流动性和表观密度以及MBS树脂在PVC中的分散性和相容性等指标。

1．1 丁苯胶乳的合成将丁二烯、苯乙烯、引发剂和各种配制好的助剂按一定量和顺序加到聚合反应釜中，在一定的温度下搅拌进行乳液聚合，待反应达到一定转化率后停止反应，脱除未反应的单体即可得到丁苯胶乳。

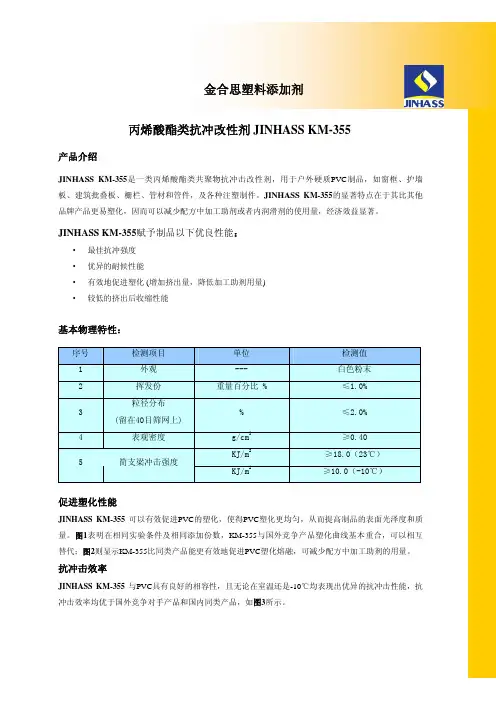

丙烯酸酯类抗冲改性剂 JINHASS KM-355产品介绍JINHASS KM-355是一类丙烯酸酯类共聚物抗冲击改性剂，用于户外硬质PVC 制品，如窗框、护墙板、建筑批叠板、栅栏、管材和管件，及各种注塑制件。

JINHASS KM-355的显著特点在于其比其他品牌产品更易塑化，因而可以减少配方中加工助剂或者内润滑剂的使用量，经济效益显著。

JINHASS KM-355赋予制品以下优良性能：• 最佳抗冲强度 • 优异的耐候性能• 有效地促进塑化 (增加挤出量，降低加工助剂用量) • 较低的挤出后收缩性能基本物理特性：序号 检测项目 单位 检测值 1 外观 --- 白色粉末 2 挥发份重量百分比 %≤1.0% 3 粒径分布 (留在40目筛网上)% ≤2.0% 4 表观密度 g/cm 3≥0.40 KJ/m 2 ≥18.0（23℃） 5简支梁冲击强度KJ/m 2≥10.0（-10℃）促进塑化性能JINHASS KM-355 可以有效促进PVC 的塑化，使得PVC 塑化更均匀，从而提高制品的表面光泽度和质量。

图1表明在相同实验条件及相同添加份数，KM-355与国外竞争产品塑化曲线基本重合，可以相互替代；图2则显示KM-355比同类产品能更有效地促进PVC 塑化熔融，可减少配方中加工助剂的用量。

抗冲击效率JINHASS KM-355 与PVC 具有良好的相容性，且无论在室温还是-10℃均表现出优异的抗冲击性能，抗冲击效率均优于国外竞争对手产品和国内同类产品，如图3所示。

金合思塑料添加剂图1. 相同添加量下KM-355和国外竞争对手产品塑化曲线对比塑化实验配方：PVC (SG-5) 100phr/复合铅盐稳定剂 4.5phr/CaCO 3 10phr/TiO 2 4hr/抗冲改性剂 5.0phr 测试仪器: Brabender plasticorder, 测试温度：170℃, 转速：45rpm图2. KM-355和同类产品塑化时间对比 图3. 不同温度下KM-355和同类产品的抗冲击强度对比冲击强度测试配方：PVC (SG-5) 100phr/复合铅盐稳定剂 4.5phr/CaCO 3 10phr/TiO 2 4hr/抗冲改性剂 7.0phr 测试方法：GB/T1043.1-2008；测试条件：简支梁冲击试验仪(XJJ-5，承德金建仪器有限公司)，样条厚度：4mm ，V 型缺口，尺寸：0.2R― Jinhass KM-355 ― 国外竞争对手产品扭矩(N m )料温(℃)。
