控制系统的根轨迹法分析

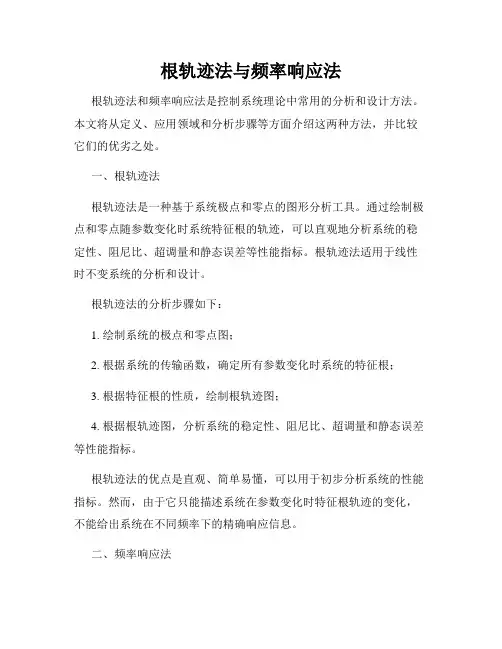

根轨迹法与频率响应法根轨迹法和频率响应法是控制系统理论中常用的分析和设计方法。

本文将从定义、应用领域和分析步骤等方面介绍这两种方法，并比较它们的优劣之处。

一、根轨迹法根轨迹法是一种基于系统极点和零点的图形分析工具。

通过绘制极点和零点随参数变化时系统特征根的轨迹，可以直观地分析系统的稳定性、阻尼比、超调量和静态误差等性能指标。

根轨迹法适用于线性时不变系统的分析和设计。

根轨迹法的分析步骤如下：1. 绘制系统的极点和零点图；2. 根据系统的传输函数，确定所有参数变化时系统的特征根；3. 根据特征根的性质，绘制根轨迹图；4. 根据根轨迹图，分析系统的稳定性、阻尼比、超调量和静态误差等性能指标。

根轨迹法的优点是直观、简单易懂，可以用于初步分析系统的性能指标。

然而，由于它只能描述系统在参数变化时特征根轨迹的变化，不能给出系统在不同频率下的精确响应信息。

二、频率响应法频率响应法是一种基于输入输出频率特性分析的方法。

通过对系统的输入信号进行频率扫描，观察输出信号的幅值和相位随频率变化的规律，可以得出系统的频率响应曲线，进而分析系统的稳定性、幅频特性、相频特性和带宽等性能指标。

频率响应法适用于线性时不变系统的分析和设计。

频率响应法的分析步骤如下：1. 对系统输入信号进行频率扫描，获取输出信号的幅值和相位信息；2. 根据频率扫描结果，绘制系统的幅频特性曲线和相频特性曲线；3. 分析幅频特性曲线和相频特性曲线，得出系统的稳定性、幅值裕度、相位裕度和带宽等性能指标。

频率响应法的优点是可以直接观察系统在不同频率下的响应特性，并定量分析各种性能指标。

但是，频率响应法需要对系统进行频率扫描，对于复杂系统来说，计算复杂度较高。

三、根轨迹法与频率响应法的比较根轨迹法和频率响应法都是常用的控制系统分析和设计方法，各有优劣之处，适用于不同的应用场景。

根轨迹法适用于初步分析系统的性能指标，特别是稳定性、阻尼比、超调量和静态误差等方面。

实验四 控制系统的根轨迹分析一. 实验目的:1. 学习利用MATLAB 语言绘制控制系统根轨迹的方法。

2. 学习利用根轨迹分析系统的稳定性及动态特性。

二. 实验内容:1. 应用MATLAB 语句画出控制系统的根轨迹。

2. 求出系统稳定时，增益K 的范围。

3. 实验前利用图解法画出系统的根轨迹，算出系统稳定的增益范围，与实测值相比较。

4. 应用SIMULINK 仿真工具，建立闭环系统的实验方块图进行仿真。

观察不同增益下系统的阶跃响应，观察闭环极点全部为实数时响应曲线的形状；有共轭复数时响应曲线的形状。

（实验方法参考实验二）5. 分析系统开环零点和极点对系统稳定性的影响。

三. 实验原理:根轨迹分析法是由系统的开环传递函数的零极点分布情况画出系统闭环根轨迹，从而确定增益K 的稳定范围等参数。

假定某闭环系统的开环传递函数为)164)(1()1()()(2++-+=s s s s s K s H s G 利用MATLAB 的下列语句即可画出该系统的根轨迹。

b=[1 1]； ％确定开环传递函数的分子系数向量a1=[l 0]； ％确定开环传递函数的分母第一项的系数a2=[l -1]； ％确定开环传递函数的分母第二项的系数a3=[l 4 16]； ％确定开环传递函数的分母第三项的系数a=conv(al ，a2)； ％开环传递函数分母第一项和第二项乘积的系数 a=conv(a ，a3)； ％分母第一项、第二项和第三项乘积的系数 rlocus(b,a) ％绘制根轨迹，如图（4-l ）所示。

p=1.5i ； ％ p 为离根轨迹较近的虚轴上的一个点。

[k ，poles]=rlocfind(b ，a ，p) ％求出根轨迹上离p 点很近的一个根及所对应的增益K 和其它三个根。

K=22.5031， poles= -1.5229+2.7454i -1.5229-2.7454i0.0229+1.5108i 0.0229-1.5108i再令p=1.5108i ，可得到下面结果:k=22.6464， poles=-1.5189+2.7382i -1.5189-2.7382i0.0189+1.5197i 0.0189-1.5197i再以此根的虚部为新的根，重复上述步骤，几步后可得到下面的结果： k=23.316， poles=-1.5000+2.7040i -1.5000-2.7040i0.0000+1.5616i 0.0000-1.5616i这就是根轨迹由右半平面穿过虚轴时的增益及四个根。

自动控制原理根轨迹法自动控制原理是现代工程技术中的重要分支，它涉及到机械、电子、计算机等多个领域。

而根轨迹法则是自动控制原理中的一种重要方法，它可以用来分析和设计控制系统，提高系统的稳定性和性能。

本文将从根轨迹法的基本原理、应用场景和优缺点三个方面进行介绍。

一、基本原理根轨迹法是一种基于极点和零点的控制系统分析方法。

在根轨迹图中，系统的极点和零点被表示为一条曲线，称为根轨迹。

根轨迹图可以用来分析系统的稳定性、响应速度和稳态误差等性能指标。

根轨迹法的基本原理是通过改变系统的参数，使得根轨迹图在复平面上移动，从而实现对系统性能的优化。

二、应用场景根轨迹法可以应用于各种控制系统的设计和分析中。

例如，在电机控制系统中，根轨迹法可以用来分析电机的转速响应和负载扰动对系统的影响。

在飞行控制系统中，根轨迹法可以用来设计飞机的自动驾驶系统，提高飞机的稳定性和飞行性能。

在机器人控制系统中，根轨迹法可以用来设计机器人的运动控制系统，实现机器人的精确控制和运动规划。

三、优缺点根轨迹法的优点是可以直观地表示系统的稳定性和性能指标，便于工程师进行控制系统的设计和分析。

此外，根轨迹法还可以用来分析系统的鲁棒性和鲁棒稳定性，提高系统的抗干扰能力和鲁棒性。

但是，根轨迹法也存在一些缺点，例如对于高阶系统，根轨迹法的计算复杂度较高，需要使用计算机进行计算。

此外，根轨迹法也无法处理非线性系统和时变系统，需要使用其他方法进行分析和设计。

总之，根轨迹法是自动控制原理中的一种重要方法，可以用来分析和设计各种控制系统。

在实际工程中，工程师需要根据具体的应用场景和系统要求，选择合适的控制方法和算法，实现对系统的优化和控制。

一、实验目的1. 熟悉控制系统根轨迹的基本概念和绘制方法。

2. 掌握利用MATLAB软件绘制和分析控制系统根轨迹的方法。

3. 通过根轨迹分析，了解系统参数变化对系统性能的影响。

4. 培养实验操作能力和数据处理能力。

二、实验原理根轨迹是指当系统的某一参数（如开环增益K）从0变化到无穷大时，闭环系统的特征根在s平面上的变化轨迹。

通过分析根轨迹，可以了解系统在参数变化时的稳定性、瞬态响应和稳态误差等性能。

三、实验设备1. 计算机2. MATLAB软件3. 控制系统实验箱四、实验内容1. 绘制控制系统根轨迹（1）首先，根据实验要求，搭建控制系统的数学模型。

（2）利用MATLAB中的rlocus函数绘制系统的根轨迹。

（3）观察根轨迹的变化规律，分析系统在不同参数下的稳定性。

2. 分析系统性能（1）根据根轨迹，确定系统的稳定裕度，包括增益裕度和相位裕度。

（2）分析系统在不同参数下的瞬态响应，如上升时间、调整时间、超调量等。

（3）分析系统在不同参数下的稳态误差，如稳态误差和稳态误差系数。

3. 改变系统参数，观察根轨迹变化（1）改变系统的参数，如增益、时间常数等。

（2）重新绘制根轨迹，观察根轨迹的变化规律。

（3）分析系统参数变化对系统性能的影响。

五、实验结果与分析1. 绘制控制系统根轨迹（1）根据实验要求，搭建控制系统的数学模型，得到开环传递函数。

（2）利用MATLAB中的rlocus函数绘制系统的根轨迹。

（3）观察根轨迹的变化规律，分析系统在不同参数下的稳定性。

2. 分析系统性能（1）根据根轨迹，确定系统的稳定裕度，包括增益裕度和相位裕度。

（2）分析系统在不同参数下的瞬态响应，如上升时间、调整时间、超调量等。

（3）分析系统在不同参数下的稳态误差，如稳态误差和稳态误差系数。

3. 改变系统参数，观察根轨迹变化（1）改变系统的参数，如增益、时间常数等。

（2）重新绘制根轨迹，观察根轨迹的变化规律。

（3）分析系统参数变化对系统性能的影响。

控制系统的稳定性分析方法控制系统的稳定性是指在不同输入情况下，系统输出是否会趋于稳定状态。

稳定性分析在控制系统设计和优化中起着重要的作用。

本文将介绍几种常用的控制系统稳定性分析方法。

一、传递函数法传递函数法是一种常用的控制系统稳定性分析方法。

传递函数是控制系统输入与输出之间的关系表示，通过对传递函数进行分析，可以得到系统的特性以及稳定性。

传递函数法的具体步骤如下：1. 将系统表示为传递函数的形式，传递函数通常表示为H(s)，其中s为复变量。

2. 利用传递函数的特性，计算系统的极点和零点。

极点是传递函数的分母为零的根，零点是传递函数的分子为零的根。

3. 分析系统的极点位置以及极点的实部和虚部。

根据极点的位置可以判断系统的稳定性。

二、根轨迹法根轨迹法是一种图形法，通过绘制传递函数的根轨迹图来分析系统的稳定性。

根轨迹图是传递函数极点随参数变化过程中的轨迹。

根轨迹法的具体步骤如下：1. 将传递函数表示为参数的函数形式。

2. 寻找参数的变化范围，通常选择参数的范围使得系统保持稳定。

3. 计算传递函数的极点随参数变化的轨迹，将其画在复平面上。

4. 根据根轨迹图的形状和位置判断系统的稳定性。

三、Nyquist稳定判据Nyquist稳定判据是通过分析控制系统的传递函数在Nyquist轨迹上的特性来判断系统的稳定性。

具体步骤如下：1. 绘制传递函数的Nyquist轨迹。

2. 通过Nyquist轨迹上的幅角和极点位置判断系统的稳定性。

如果幅角为负且极点位于原点右侧，则系统稳定。

四、Bode图法Bode图法是一种常用的频域分析方法，通过绘制传递函数的幅频特性图和相频特性图来分析系统的稳定性。

具体步骤如下：1. 将传递函数表示为分子和分母的形式。

2. 计算传递函数在频域上的幅频特性和相频特性。

3. 根据幅频特性和相频特性的特征判断系统的稳定性。

以上是几种常用的控制系统稳定性分析方法。

在实际应用中，根据系统的特点和需求，选择合适的方法进行稳定性分析。

自动控制原理根轨迹分析知识点总结自动控制原理是研究自动控制系统的基本理论和方法的学科，而根轨迹分析是自动控制原理中的一项重要内容。

本文将对根轨迹分析的知识点进行总结，帮助读者更好地理解和运用这一分析方法。

一、根轨迹分析的基本概念根轨迹是描述控制系统传递函数的极点随参数变化而在复平面上运动的轨迹。

通过绘制根轨迹图，可以直观地了解系统的稳定性、动态响应和频率特性等重要信息。

二、根轨迹的性质1. 根轨迹图是在复平面上绘制的闭合曲线，其中包含了系统的所有极点。

2. 根轨迹出发点（即开环传递函数极点）的数量等于根轨迹终止点（即闭环传递函数极点）的数量。

3. 根轨迹关于实轴对称，即系统的实部极点只存在于实轴的左半平面或右半平面上。

4. 根轨迹通过传递函数零点的个数和位置来确定。

三、根轨迹的画法1. 确定系统的开环传递函数。

2. 根据传递函数的表达式，求得系统的特征方程。

3. 计算特征方程的根，即极点的位置。

4. 绘制根轨迹图，显示系统极点随参数变化的轨迹。

四、根轨迹的稳定性分析1. 若根轨迹通过左半平面（实部为负）的点的个数为奇数，则系统是不稳定的。

2. 若根轨迹通过左半平面的点的个数为偶数，则系统是稳定的。

五、根轨迹的频率特性分析1. 根轨迹的形状和分布可以判断系统的阻尼比、振荡频率和衰减时间等性能指标。

2. 根轨迹与系统的频率响应曲线之间存在一一对应的关系。

六、根轨迹的应用1. 根据根轨迹可以设计和优化控制系统的参数，使系统具有所需的动态性能。

2. 利用根轨迹可以直观地观察到系统的稳定性和动态响应，便于故障诊断和故障排除。

七、根轨迹分析的注意事项1. 在绘制根轨迹图时，应注意传递函数的极点和零点的位置，以及参数的范围。

2. 在分析根轨迹时，应考虑系统的稳定性、动态响应和频率特性等综合因素。

以上就是自动控制原理根轨迹分析的知识点总结。

根轨迹分析作为自动控制原理中的一项重要内容，对于理解和设计控制系统具有重要意义。

控制系统根轨迹法控制系统的设计和分析是现代工程领域中的重要任务。

为了实现系统的稳定性和性能要求，控制系统工程师采用了多种方法和技术。

其中，根轨迹法是一种常用且有效的方法，用于评估和改进系统的动态响应。

1. 系统根轨迹方法概述控制系统根轨迹方法是基于系统的传递函数，通过分析系统在复平面上的极点和零点位置来评估系统的稳定性和动态性能。

在根轨迹图中，系统的极点和零点以及传递函数的增益可以直观地展示出来，从而帮助工程师定量地了解系统的响应特性。

2. 根轨迹图的构造根轨迹图通常由两个主要的部分组成：实部为-1的轴线和虚部为0的轴线。

系统的传递函数通常表示为连续时间的形式，并且可以表示为一个或多个一阶和二阶传递函数的乘积。

根轨迹图的构造基于这些传递函数的极点和零点。

极点和零点对应于根轨迹图上的曲线，其中极点表示系统的稳定性，而零点则表示系统的过渡性能。

3. 根轨迹与稳定性根轨迹图提供了系统稳定性的重要信息。

通过观察根轨迹图，可以确定系统的稳定性。

如果根轨迹图上的所有的极点都位于左半平面，那么系统是稳定的。

相反，如果存在极点位于右半平面，系统是不稳定的。

通过调整参数或者设计控制器，可以将系统的极点移动到左半平面，从而提高系统的稳定性。

4. 根轨迹与动态响应除了稳定性，根轨迹图还提供了关于系统动态响应的信息。

通过观察根轨迹图上的曲线形状，可以了解系统的过渡特性。

例如，当根轨迹密集且靠近虚部为0的轴线时，说明系统的过渡响应非常快。

相反，当根轨迹离散且远离虚部为0的轴线时，说明系统的过渡响应比较慢。

通过分析根轨迹图，工程师可以调整系统参数来改善系统的动态响应性能。

5. 根轨迹的应用根轨迹方法是控制系统分析和设计中常用的工具之一。

它可以用于多个方面，包括控制器的设计、系统的稳定性分析和性能优化。

使用根轨迹方法，工程师可以确定合适的控制器增益、相位补偿器和频率补偿器来满足系统的设计要求。

6. 根轨迹法的局限性尽管根轨迹法在控制系统领域中被广泛应用，但它也有一些局限性。

控制系统的根轨迹分析实验报告控制系统的根轨迹分析实验报告引言：控制系统是现代工程中非常重要的一部分，它可以帮助我们实现对各种物理过程的自动控制。

而根轨迹分析作为一种重要的分析方法，可以帮助我们了解系统的稳定性和动态响应特性。

本实验旨在通过根轨迹分析方法，对一个控制系统进行分析，并得出相应的结论。

实验目的：1. 学习根轨迹分析方法的基本原理和步骤；2. 通过实验分析，了解控制系统的稳定性和动态响应特性；3. 掌握如何根据根轨迹分析结果进行控制系统设计和优化。

实验步骤：1. 实验准备：a. 搭建好控制系统实验平台，包括传感器、执行器和控制器等；b. 确定实验所需的输入信号和采样频率。

2. 数据采集：a. 将输入信号输入到系统中，并采集输出信号；b. 通过数据采集设备将输出信号转换为数字信号。

3. 数据处理和分析：a. 使用MATLAB等软件，将采集到的数据导入，并进行根轨迹分析；b. 根据根轨迹图，分析系统的稳定性和动态响应特性。

实验结果与讨论：通过根轨迹分析，我们得到了系统的根轨迹图。

根轨迹图是描述系统极点随控制参数变化而轨迹的图形，可以直观地反映系统的稳定性和动态特性。

根据根轨迹图，我们可以得出以下结论：1. 系统的稳定性：根轨迹图上的点都位于左半平面，则系统是稳定的；若存在点位于右半平面，则系统是不稳定的。

2. 系统的阻尼比：根轨迹图上的曲线越靠近实轴，则系统的阻尼比越小；曲线越远离实轴，则系统的阻尼比越大。

3. 系统的自然频率：根轨迹图上的曲线越接近原点，则系统的自然频率越小；曲线越远离原点，则系统的自然频率越大。

根据以上分析，我们可以得出对控制系统的一些优化建议：1. 若系统不稳定，在根轨迹图上找到导致不稳定的点，并调整控制参数，使其移动到左半平面，从而提高系统的稳定性。

2. 若系统的阻尼比过小，可能导致系统的动态响应过度振荡，可以通过调整控制参数来增加阻尼比，从而减小振荡幅度。

3. 若系统的自然频率过大，可能导致系统响应过快，可能引起过冲或不稳定，可以通过调整控制参数来减小自然频率，从而改善系统的响应特性。
