(仅供参考)钢结构受弯构件的计算

钢结构受弯构件的计算1.受弯构件的力学模型受弯构件通常由横截面为直角梁的矩形或者工字形钢材组成。

其在受力时，会形成弯曲形状，上部为受压区，下部为受拉区。

为了进行计算，需要将受弯构件简化为力学模型，通常采用简支梁或者悬臂梁。

2.受弯构件的受力分析受弯构件在受力时，上部会形成压应力，下部会形成拉应力。

首先需要根据施加载荷的形式和大小，进行受力分析。

常见的施加载荷有集中力、均布力、温度应变和装配应变等。

3.弯矩计算弯矩是受弯构件设计中的重要参数，用于反映材料的抗弯性能。

弯矩的计算可以通过力学平衡方程和构件截面的几何特性来进行。

对于简单的受弯构件，可以根据荷载和材料性能直接计算得到弯矩值。

对于复杂的受弯构件，需要使用力学原理和数值计算方法。

4.应力计算受弯构件在承受弯矩时，会产生应力，应力的计算是结构设计中的关键环节。

主要有弯曲应力、剪应力和轴向应力。

弯曲应力是受弯构件中最主要的应力，可以通过受弯构件的弯曲截面惯性矩和截面模量来计算。

5.抗弯设计在进行抗弯设计时，需要根据弯矩和应力的计算结果，选择合适的钢材型号和截面尺寸。

一般来说，抗弯设计要满足两个条件：第一是满足弯矩设计要求，即受弯构件在设计工况下的弯矩不超过其抗弯强度；第二是满足截面抗弯设计要求，即受弯构件的截面要满足平衡力矩和压应力的要求。

6.构件验算和优化设计抗弯设计完成后，需要进行构件验算，即检查所设计的构件是否满足强度和稳定性要求。

如果验算结果不符合要求，则需要进行优化设计，重新选择钢材型号和截面尺寸，或者改变结构形式。

综上所述，钢结构受弯构件的计算涉及受力分析、弯矩计算、应力计算、抗弯设计和构件验算等多个方面。

通过合理的计算和设计，可以确保钢结构受弯构件的安全可靠性。

受弯构件强度计算项目名称_____________日期_____________设计者_____________校对者_____________一、示意图二、依据规范《钢结构设计规范》（GB 50017－2003）三、计算信息1．荷载信息弯矩：M x = 149.00 kN-M；M y = 0.00 kN-M；剪力：V = 88.00 kN；集中荷载：F = 80.00 kN；集中荷载增大系数：Ψ = 1.35；集中荷载假定分布长度：lz = 80.00 mm；局部压应力位置:跨中2．计算参数截面类型：HN450X200b截面开孔：无3．材料信息钢材等级：Q235；钢材强度：f = 215 N/mm2；fv = 125 N/mm2；4．截面塑性发展系数γx = 1.05；γy = 1.20；四、应力验算1．截面特性计算中和轴和面积矩 Sx0 = 810744.50mm3；净截面惯性矩：Inx0 = Ix0-∑(Aki*yj2) = 337000000.00 - 0.00 = 337000000.00 mm4；Iny0 = Iy0-∑(Aki*xi2) = 18700000.00 - 0.00 = 18700000.00 mm4；2．受弯强度验算Mx/(γx*Wnx)+ My/(γx*Wny)≤f (4.1.1)截面应力最大值到截面形心的距离：x = 100.00 ,y = 225.00Wnx = Inx0/y = 3.37×108/225.00 = 1.50×106mm3Wny = Iny0/x = 1.87×107/100.00 = 187000.00mm3σ= Mx/(γx·Wnx)＋My/(γy·Wny)= 1.49×108/(1.05×1.50×106)＋0.00/(1.20×187000.00)= 94.744 N/mm2≤ f = 215N/mm2，满足受弯强度要求。

受弯构件计算技术手册受弯构件计算主要遵循《钢结构设计规范》GB50017-2003 第5章轴心受力构件和拉弯、压弯构件的计算第5.2节拉弯构件和压弯构件及第4章受弯构件的计算内容进行计算。

软件内受弯构件指仅受弯矩作用，无轴力作用状态下，构件的验算。

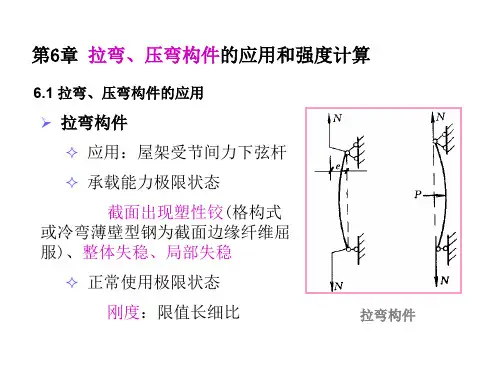

一：受弯构件强度的计算根据《钢结构设计规范》5.2拉弯构件和压弯构件规定，5.2.1弯矩作用在主平面内的拉弯构件和压弯构件，其强度应按下列规定计算：参数说明：为构件所受轴力；为构件净截面面积；为构件所受绕X轴弯矩作用；为构件所受绕Y轴弯矩作用；为与X轴截面模量相应的截面塑性发展系数；为与Y轴截面模量相应的截面塑性发展系数；为与X轴相关的净截面模量；为与Y轴相关的净截面模量；为钢材抗拉、抗压、抗弯强度设计值。

其中，、、均需用户根据构件实际受力情况给出具体的数值。

为构件净截面面积，软件计算过程中直接利用截面所计算出的截面实际面积（受弯构件无轴力作用状态下，此项最终比值为0）。

、为净截面模量，因软件计算过程中直接取截面计算过程中的毛截面模量数值，所以此处引入抵抗矩系数，用于调整净截面模量与毛截面模量的比值，用户可根据实际情况自行计算，并将所得数值输入。

参数计算过程可参见截面计算用户手册：《钢板截面计算用户手册》、《等边角钢截面计算用户手册》、《不等边角钢截面计算用户手册》、《工字钢截面计算用户手册》、《槽钢截面计算用户手册》、《圆钢管截面计算用户手册》、《热轧H型钢截面计算用户手册》、《T型钢截面计算用户手册》、《方钢管截面计算用户手册》、《矩形钢管截面计算用户手册》、《卷边薄壁C型钢截面计算用户手册》、《卷边薄壁Z型钢截面计算用户手册》、《焊接H型钢截面计算用户手册》、《箱型截面计算用户手册》、《增强H型截面计算用户手册》、《增强箱型截面计算用户手册》、《T形与圆管组合截面计算用户手册》、《单腹板两圆管抗弯组合截面计算用户手册》、《双腹板两圆管抗弯组合截面计算用户手册》、《闭口双C形组合截面计算用户手册》、《开口双C形组合截面计算用户手册》、《开口双槽钢组合截面计算用户手册》、《闭口双槽钢组合截面计算用户手册》、《等边双角钢组合截面计算用户手册》、《短肢相连不等边双角钢组合截面计算用户手册》、《长肢相连不等边双角钢组合截面计算用户手册》、《十字等边双角钢组合截面计算用户手册》、《十字等边四角钢组合截面计算用户手册》、《实腹角钢H型钢组合截面计算用户手册》、《实腹双槽钢组合截面计算用户手册》、《实腹双H型钢组合截面计算用户手册》、《实腹TH型钢组合截面计算用户手册》、《实腹槽钢H型钢组合截面计算用户手册》、《十字柱型钢组合截面计算用户手册》、《双槽钢双肢柱组合截面计算用户手册》、《双H型钢双肢柱组合截面计算用户手册》、《双肢角钢H型钢组合截面计算用户手册》、《双肢槽钢H型钢柱组合截面计算用户手册》、《四肢角钢柱组合截面计算用户手册》、《三肢圆管柱组合截面计算用户手册》、《四肢圆管柱组合截面计算用户手册》，上述截面种类中，用户可根据需要选择相符合的截面对应手册查看。

常见的钢结构计算公式钢结构是一种使用钢材构筑的建筑结构，具有高强度、刚度和耐久性。

在进行钢结构设计时，一般需要运用一系列的计算公式和方法，以确保结构的安全性和稳定性。

下面将介绍一些常见的钢结构计算公式。

1.弹性极限计算公式：在静力设计中，钢材的弹性极限可以通过以下公式计算：Fy = Ag × fy其中，Fy为弹性极限力；Ag为截面的毛面积；fy为材料的屈服点。

2.构件稳定性计算公式：钢结构构件在承受压力时会发生稳定性问题，所以需要计算其稳定性能。

常用的公式有：Pu = Fcr × Ag其中，Pu为构件的压力力；Fcr为构件的临界强度；Ag为构件的截面积。

3.弯曲计算公式：钢结构常常承受弯曲力，采用以下公式计算弯曲强度：Mcr = π² × E × I / L²其中，Mcr为构件的临界弯矩；E为弹性模量；I为截面的抵抗矩；L为构件的长度。

4.疲劳强度计算公式：钢结构在长期使用过程中可能出现疲劳破坏，需要计算其疲劳强度。

一般采用以下公式：S=K×Fs×Fc×Fi×S′其中，S为构件的疲劳强度；K为系数；Fs为构件的应力范围；Fc为理论疲劳强度调整系数；Fi为不同种类的载荷影响系数；S′为基本疲劳强度。

5.刚度计算公式：刚度是钢结构抵抗外力和变形的能力，可以通过以下公式计算：k=(4×E×I)/L其中，k为构件的刚度；E为弹性模量；I为截面的抵抗矩；L为构件的长度。

6.连接的计算公式：钢结构的连接通常通过螺栓、焊接等方式实现。

连接的承载能力可以通过以下公式计算：Rn=φ×An×Fv其中，Rn为连接的承载能力；φ为安全系数；An为焊接或螺栓连接的有效截面积；Fv为连接的剪切力。

这些是钢结构设计中一些常见的计算公式，但实际计算中还应考虑不同情景和特点，以及遵从相关的设计规范和标准。

钢结构受弯构件计算4.1 梁的类型和应用钢梁在建筑结构中应用广泛，主要用于承受横向荷载。

在工业和民用建筑中，最常见的是楼盖梁、墙架梁、工作平台梁、起重机梁、檩条等。

钢梁按制作方法的不同，可分为型钢梁和组合梁两大类，如图4-1所示。

型钢梁又可分为热轧型钢梁和冷弯薄壁型钢梁。

前者常用工字钢、槽钢、H 型钢制成，如图4-1（a）、（b）、（c）所示，应用比较广泛，成本比较低廉。

其中，H 型钢截面最为合理，其翼缘内外边缘平行，与其他构件连接方便。

当荷载较小、跨度不大时可用冷弯薄壁C 型钢[图4-1（d）、（e）]或Z型钢[图4-1（f）]，可以有效节约钢材，如用作屋面檩条或墙面墙梁。

受到尺寸和规格的限制，当荷载或跨度较大时，型钢梁往往不能满足承载力或刚度的要求，这时需要用组合梁。

最常见的是用三块钢板焊接而成的H 形截面组合梁[图4-1（g）]，俗称焊接H 型钢，其构造简单，加工方便。

当所需翼缘板较厚时，可采用双层翼缘板组合梁[图4-1（h）]。

荷载很大而截面高度受到限制或对抗扭刚度要求较高时，可采用箱形截面梁[图4-1（i）]。

当梁要承受动力荷载时，由于对疲劳性能要求较高，需要采用高强度螺栓连接的H 形截面梁[图4-1（j）]。

混凝土适用于受压，钢材适用于受拉，钢与混凝土组合梁[图4-1（k）]可以充分发挥两种材料的优势，经济效果较明显。

图4-1 梁的截面形式（a）工字钢；（b）槽钢；（c）H 型钢；（d），（e）C型钢；（f）Z型钢；（g）H 形截面组合梁；（h）双层翼缘板组合梁；（i）箱形截面梁；（j）高强度螺栓连接的H 形截面梁；（k）钢与混凝土组合梁为了更好地发挥材料的性能，钢材可以做成截面沿梁长度方向变化的变截面梁。

常用的有楔形梁，这种梁仅改变腹板高度，而翼缘的厚度、宽度及腹板的厚度均不改变。

因其加工方便，经济性能较好，目前已经广泛用于轻型门式刚架房屋中。

简支梁可以在支座附近降低截面高度，除节约材料外，还可以节省净空，已广泛应用于大跨度起重机梁中，另外，还可以做成改变翼缘板的宽度或厚度的变截面梁。

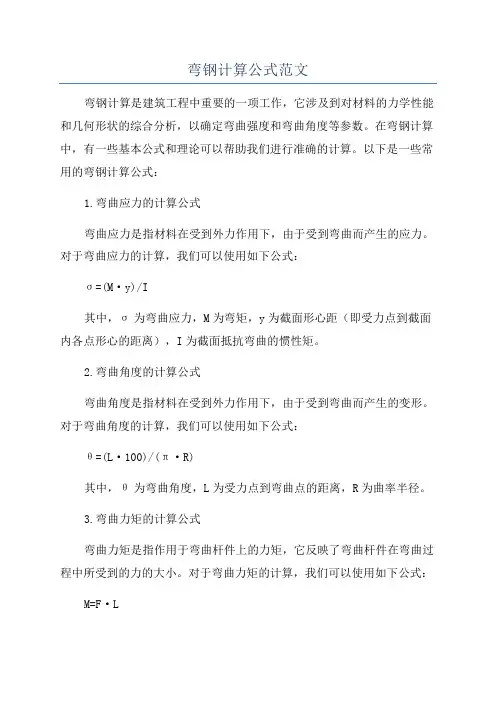

弯钢计算公式范文弯钢计算是建筑工程中重要的一项工作，它涉及到对材料的力学性能和几何形状的综合分析，以确定弯曲强度和弯曲角度等参数。

在弯钢计算中，有一些基本公式和理论可以帮助我们进行准确的计算。

以下是一些常用的弯钢计算公式：1.弯曲应力的计算公式弯曲应力是指材料在受到外力作用下，由于受到弯曲而产生的应力。

对于弯曲应力的计算，我们可以使用如下公式：σ=(M·y)/I其中，σ为弯曲应力，M为弯矩，y为截面形心距（即受力点到截面内各点形心的距离），I为截面抵抗弯曲的惯性矩。

2.弯曲角度的计算公式弯曲角度是指材料在受到外力作用下，由于受到弯曲而产生的变形。

对于弯曲角度的计算，我们可以使用如下公式：θ=(L·100)/(π·R)其中，θ为弯曲角度，L为受力点到弯曲点的距离，R为曲率半径。

3.弯曲力矩的计算公式弯曲力矩是指作用于弯曲杆件上的力矩，它反映了弯曲杆件在弯曲过程中所受到的力的大小。

对于弯曲力矩的计算，我们可以使用如下公式：M=F·L其中，M为弯曲力矩，F为作用于杆件上的力，L为力作用点到弯曲点的距离。

4.安全弯曲半径的计算公式安全弯曲半径是指杆件在弯曲过程中不会产生塑性变形和破坏的最小曲率半径。

对于安全弯曲半径的计算，我们可以使用如下公式：R=(Ks·y)/σ其中，R为安全弯曲半径，Ks为安全系数（根据具体材料和工程要求确定），σ为弯曲应力，y为截面形心距。

5.弯曲挠度的计算公式弯曲挠度是指材料在弯曲过程中产生的变形量。

对于弯曲挠度的计算，我们可以使用如下公式：δ=(5·F·L^4)/(384·E·I)其中，δ为弯曲挠度，F为作用于杆件上的力，L为受力点到弯曲点的距离，E为材料的弹性模量，I为截面抵抗弯曲的惯性矩。

以上是弯钢计算中常用的一些公式，它们可以帮助我们准确地分析和计算弯曲杆件的性能和变形。

在实际应用中，我们还需要考虑材料的特性、结构的几何形状和工程要求等因素，以确保计算的准确性和可靠性。

钢结构设计计算书（参考版）门式刚架⼚房设计计算书⼀、设计资料该⼚房采⽤单跨双坡门式刚架，⼚房跨度21m ，长度90m ，柱距9m ，檐⾼7.5m ，屋⾯坡度1/10。

刚架为等截⾯的梁、柱，柱脚为铰接。

材料采⽤Q235钢材，焊条采⽤E43型。

22750.6450/160/mm EPS mm N mm g mm ≥2y 屋⾯和墙⾯采⽤厚夹芯板，底⾯和外⾯⼆层采⽤厚镀锌彩板，锌板厚度为275/gm ；檩条采⽤⾼强镀锌冷弯薄壁卷边Z 形钢檩条，屈服强度f ，镀锌厚度为。

(不考虑墙⾯⾃重) ⾃然条件：基本风压：20.5/O W KN m =，基本雪压20.3/KN m 地⾯粗糙度B 类⼆、结构平⾯柱⽹及⽀撑布置该⼚房长度90m ，跨度21m ，柱距9m ，共有11榀刚架，由于纵向温度区段不⼤于300m 、横向温度区段不⼤于150m ，因此不⽤设置伸缩缝。

檩条间距为1.5m 。

⼚房长度>60m ，因此在⼚房第⼆开间和中部设置屋盖横向⽔平⽀撑；并在屋盖相应部位设置檩条、斜拉条、拉条和撑杆；同时应该在与屋盖横向⽔平⽀撑相对应的柱间设置柱间⽀撑，由于柱⾼<柱距，因此柱间⽀撑不⽤分层布置。

（布置图详见施⼯图）三、荷载的计算1、计算模型选取取⼀榀刚架进⾏分析，柱脚采⽤铰接，刚架梁和柱采⽤等截⾯设计。

⼚房檐⾼7.5m ，考虑到檩条和梁截⾯⾃⾝⾼度，近似取柱⾼为7.2m ；屋⾯坡度为1：10。

因此得到刚架计算模型：2.荷载取值屋⾯⾃重：屋⾯板：0.182/KN m 檩条⽀撑：0.152/KN m 横梁⾃重：0.152/KN m 总计：0.482/KN m 屋⾯雪荷载：0.32/KN m屋⾯活荷载：0.52/KN m （与雪荷载不同时考虑）柱⾃重：0.352/KN m风载：基本风压200.5/W kN m = 3.各部分作⽤荷载：（1）屋⾯荷载：标准值： 10.489 4.30/cos KN M θ柱⾝恒载：0.359 3.15/KN M ?=（2）屋⾯活载屋⾯雪荷载⼩于屋⾯活荷载，取活荷载10.509 4.50/cos KN M θ=（3）风荷载010 1.0k z s z s h m ωµµωµµ=≤ 以风左吹为例计算，风右吹同理计算：根据公式计算:根据查表，取，根据门式刚架的设计规范，取下图：（地⾯粗糙度B 类）风载体形系数⽰意图2122231.00.250.50.125/0.1259 1.125/1.0 1.00.50.50/0.509 4.5/1.00.550.50.275/0.2759 2.475/1.00.650kN m q kN m kN m q kN m kN m q kN m ωωωω∴=??==?==-??=-=-?=-=-??=-=-?=-=-??k k k k 迎风⾯侧⾯，屋顶，背风⾯侧⾯，屋顶24.50.325/0.3259 2.925/kN m q kN m =-=-?=-，荷载如下图：kn/m4.内⼒计算：（1）截⾯形式及尺⼨初选：梁柱都采⽤焊接的H 型钢68梁的截⾯⾼度h ⼀般取(1/301/45)l,故取梁截⾯⾼度为600mm ；暂取H600300，截⾯尺⼨见图所⽰柱的截⾯采⽤与梁相同8668612522.0610947210 1.9510, 2.06105201010 1.0710x EA kn EI kn m --==?=?=??（2）截⾯内⼒：根据各个计算简图，⽤结构⼒学求解器计算，得结构在各种荷载作⽤下的内轴⼒(拉正，压为负)向作⽤，风荷载只引起剪⼒不同，⽽剪⼒不起控制作⽤)按承载能⼒极限状态进⾏内⼒分析，需要进⾏以下可能的组合：① 1.2*恒载效应+1.4*活载效应② 1.2*恒载效应+1.4*风载效应③ 1.2*恒载效应+1.4*0.85*{活载效应+风载效应}取四个控制截⾯：如下图：各情况作⽤下的截⾯内⼒内⼒组合值控制内⼒组合项⽬有：①＋M max 与相应的N ，V(以最⼤正弯矩控制) ②－M max 与相应的N ，V(以最⼤负弯矩控制) ③ N max 与相应的M ，V(以最⼤轴⼒控制) ④ N min 与相应的M ，V(以最⼩轴⼒控制) 所以以上内⼒组合值，各截⾯的控制内⼒为：1-1截⾯的控制内⼒为0120.5848.45M N KN Q KN ==-=-，，2-2截⾯的控制内⼒为335.33120.5848.45M KN M N KN Q KN =-?=-=-，， 3-3截⾯的控制内⼒为335.3364.30115.40M KN M N KN Q KN =-?=-=，， 4-4截⾯的控制内⼒为246.7857.82 5.79M KN M N KN Q KN =?=-=，， A ：刚架柱验算：取2-2截⾯内⼒平⾯内长度计算系数：00010.520.45 1.4620.45 1.46 2.667.27.2 2.6619.1x R R l K I H H Mµµ=+==∴=+?==?=c I ，其中K=，，，7200/23600mm ==0Y 平⾯外计算长度：考虑压型钢板墙⾯与墙梁紧密连接，起到应⼒蒙⽪作⽤，与柱连接的墙梁可作为柱平⾯外的⽀承点，但为了安全起见计算长度按两个墙梁间距考虑，即H19100360081.658.423461.6x y λλ∴====，⑴局部稳定验算构件局部稳定验算是通过限制板件的宽厚⽐来实现的。

《钢结构》网上辅导材料受弯构件的强度、整体稳定和局部稳定计算钢梁的设计应进行强度、整体稳定、局部稳定和刚度四个方面的计算。

一、强度和刚度计算1．强度计算强度包括抗弯强度、抗剪强度、局部承压强度和折算应力。

（1）抗弯强度荷载不断增加时正应力的发展过程分为三个阶段，以双轴对称工字形截面为例说明如下：图1 梁正应力的分布1）弹性工作阶段荷载较小时，截面上各点的弯曲应力均小于屈服点f，荷载继续增y加，直至边缘纤维应力达到f（图1b）。

y2）弹塑性工作阶段荷载继续增加，截面上、下各有一个高度为a的区域，其应力σ为屈服应力f。

截面的中间部分区域仍保持弹性（图1c），此时梁处于弹塑性工作阶段。

y3）塑性工作阶段当荷载再继续增加，梁截面的塑性区便不断向内发展，弹性核心不断变小。

当弹性核心完全消失（图1d）时，荷载不再增加，而变形却继续发展，形成“塑性铰”，梁的承载能力达到极限。

计算抗弯强度时，需要计算疲劳的梁，常采用弹性设计。

若按截面形成塑性铰进行设计，可能使梁产生的挠度过大。

因此规范规定有限制地利用塑性。

梁的抗弯强度按下列公式计算：单向弯曲时f W Mnxx x≤=γσ （1）双向弯曲时f W MW Mnyy ynxx x≤+=γγσ （2）式中 M x 、M y —绕x 轴和y 轴的弯矩（对工字形和H 形截面，x 轴为强轴，y 轴为弱轴）；W nx 、W ny —梁对x 轴和y 轴的净截面模量； y x γγ,—截面塑性发展系数，对工字形截面，20.1,05.1==yxγγ；对箱形截面，05.1==yxγγ；f —钢材的抗弯强度设计值。

当梁受压翼缘的外伸宽度b 与其厚度t 之比大于y f /23513 ，但不超过yf /23515时，取0.1=xγ。

需要计算疲劳的梁，宜取0.1==yx γγ。

（2）抗剪强度主平面受弯的实腹梁，以截面上的最大剪应力达到钢材的抗剪屈服点为承载力极限状态。

v wf It VS ≤=τ（3）式中 V —计算截面沿腹板平面作用的剪力设计值；S —中和轴以上毛截面对中和轴的面积矩； I —毛截面惯性矩； t w —腹板厚度；f v —钢材的抗剪强度设计值。
