钢结构受弯构件(梁)的有关设计与计算

钢结构受弯构件的计算1.受弯构件的力学模型受弯构件通常由横截面为直角梁的矩形或者工字形钢材组成。

其在受力时，会形成弯曲形状，上部为受压区，下部为受拉区。

为了进行计算，需要将受弯构件简化为力学模型，通常采用简支梁或者悬臂梁。

2.受弯构件的受力分析受弯构件在受力时，上部会形成压应力，下部会形成拉应力。

首先需要根据施加载荷的形式和大小，进行受力分析。

常见的施加载荷有集中力、均布力、温度应变和装配应变等。

3.弯矩计算弯矩是受弯构件设计中的重要参数，用于反映材料的抗弯性能。

弯矩的计算可以通过力学平衡方程和构件截面的几何特性来进行。

对于简单的受弯构件，可以根据荷载和材料性能直接计算得到弯矩值。

对于复杂的受弯构件，需要使用力学原理和数值计算方法。

4.应力计算受弯构件在承受弯矩时，会产生应力，应力的计算是结构设计中的关键环节。

主要有弯曲应力、剪应力和轴向应力。

弯曲应力是受弯构件中最主要的应力，可以通过受弯构件的弯曲截面惯性矩和截面模量来计算。

5.抗弯设计在进行抗弯设计时，需要根据弯矩和应力的计算结果，选择合适的钢材型号和截面尺寸。

一般来说，抗弯设计要满足两个条件：第一是满足弯矩设计要求，即受弯构件在设计工况下的弯矩不超过其抗弯强度；第二是满足截面抗弯设计要求，即受弯构件的截面要满足平衡力矩和压应力的要求。

6.构件验算和优化设计抗弯设计完成后，需要进行构件验算，即检查所设计的构件是否满足强度和稳定性要求。

如果验算结果不符合要求，则需要进行优化设计，重新选择钢材型号和截面尺寸，或者改变结构形式。

综上所述，钢结构受弯构件的计算涉及受力分析、弯矩计算、应力计算、抗弯设计和构件验算等多个方面。

通过合理的计算和设计，可以确保钢结构受弯构件的安全可靠性。

受弯构件计算技术手册受弯构件计算主要遵循《钢结构设计规范》GB50017-2003 第5章轴心受力构件和拉弯、压弯构件的计算第5.2节拉弯构件和压弯构件及第4章受弯构件的计算内容进行计算。

软件内受弯构件指仅受弯矩作用，无轴力作用状态下，构件的验算。

一：受弯构件强度的计算根据《钢结构设计规范》5.2拉弯构件和压弯构件规定，5.2.1弯矩作用在主平面内的拉弯构件和压弯构件，其强度应按下列规定计算：参数说明：为构件所受轴力；为构件净截面面积；为构件所受绕X轴弯矩作用；为构件所受绕Y轴弯矩作用；为与X轴截面模量相应的截面塑性发展系数；为与Y轴截面模量相应的截面塑性发展系数；为与X轴相关的净截面模量；为与Y轴相关的净截面模量；为钢材抗拉、抗压、抗弯强度设计值。

其中，、、均需用户根据构件实际受力情况给出具体的数值。

为构件净截面面积，软件计算过程中直接利用截面所计算出的截面实际面积（受弯构件无轴力作用状态下，此项最终比值为0）。

、为净截面模量，因软件计算过程中直接取截面计算过程中的毛截面模量数值，所以此处引入抵抗矩系数，用于调整净截面模量与毛截面模量的比值，用户可根据实际情况自行计算，并将所得数值输入。

参数计算过程可参见截面计算用户手册：《钢板截面计算用户手册》、《等边角钢截面计算用户手册》、《不等边角钢截面计算用户手册》、《工字钢截面计算用户手册》、《槽钢截面计算用户手册》、《圆钢管截面计算用户手册》、《热轧H型钢截面计算用户手册》、《T型钢截面计算用户手册》、《方钢管截面计算用户手册》、《矩形钢管截面计算用户手册》、《卷边薄壁C型钢截面计算用户手册》、《卷边薄壁Z型钢截面计算用户手册》、《焊接H型钢截面计算用户手册》、《箱型截面计算用户手册》、《增强H型截面计算用户手册》、《增强箱型截面计算用户手册》、《T形与圆管组合截面计算用户手册》、《单腹板两圆管抗弯组合截面计算用户手册》、《双腹板两圆管抗弯组合截面计算用户手册》、《闭口双C形组合截面计算用户手册》、《开口双C形组合截面计算用户手册》、《开口双槽钢组合截面计算用户手册》、《闭口双槽钢组合截面计算用户手册》、《等边双角钢组合截面计算用户手册》、《短肢相连不等边双角钢组合截面计算用户手册》、《长肢相连不等边双角钢组合截面计算用户手册》、《十字等边双角钢组合截面计算用户手册》、《十字等边四角钢组合截面计算用户手册》、《实腹角钢H型钢组合截面计算用户手册》、《实腹双槽钢组合截面计算用户手册》、《实腹双H型钢组合截面计算用户手册》、《实腹TH型钢组合截面计算用户手册》、《实腹槽钢H型钢组合截面计算用户手册》、《十字柱型钢组合截面计算用户手册》、《双槽钢双肢柱组合截面计算用户手册》、《双H型钢双肢柱组合截面计算用户手册》、《双肢角钢H型钢组合截面计算用户手册》、《双肢槽钢H型钢柱组合截面计算用户手册》、《四肢角钢柱组合截面计算用户手册》、《三肢圆管柱组合截面计算用户手册》、《四肢圆管柱组合截面计算用户手册》，上述截面种类中，用户可根据需要选择相符合的截面对应手册查看。

钢结构受弯构件计算4.1 梁的类型和应用钢梁在建筑结构中应用广泛，主要用于承受横向荷载。

在工业和民用建筑中，最常见的是楼盖梁、墙架梁、工作平台梁、起重机梁、檩条等。

钢梁按制作方法的不同，可分为型钢梁和组合梁两大类，如图4-1所示。

型钢梁又可分为热轧型钢梁和冷弯薄壁型钢梁。

前者常用工字钢、槽钢、H 型钢制成，如图4-1（a）、（b）、（c）所示，应用比较广泛，成本比较低廉。

其中，H 型钢截面最为合理，其翼缘内外边缘平行，与其他构件连接方便。

当荷载较小、跨度不大时可用冷弯薄壁C 型钢[图4-1（d）、（e）]或Z型钢[图4-1（f）]，可以有效节约钢材，如用作屋面檩条或墙面墙梁。

受到尺寸和规格的限制，当荷载或跨度较大时，型钢梁往往不能满足承载力或刚度的要求，这时需要用组合梁。

最常见的是用三块钢板焊接而成的H 形截面组合梁[图4-1（g）]，俗称焊接H 型钢，其构造简单，加工方便。

当所需翼缘板较厚时，可采用双层翼缘板组合梁[图4-1（h）]。

荷载很大而截面高度受到限制或对抗扭刚度要求较高时，可采用箱形截面梁[图4-1（i）]。

当梁要承受动力荷载时，由于对疲劳性能要求较高，需要采用高强度螺栓连接的H 形截面梁[图4-1（j）]。

混凝土适用于受压，钢材适用于受拉，钢与混凝土组合梁[图4-1（k）]可以充分发挥两种材料的优势，经济效果较明显。

图4-1 梁的截面形式（a）工字钢；（b）槽钢；（c）H 型钢；（d），（e）C型钢；（f）Z型钢；（g）H 形截面组合梁；（h）双层翼缘板组合梁；（i）箱形截面梁；（j）高强度螺栓连接的H 形截面梁；（k）钢与混凝土组合梁为了更好地发挥材料的性能，钢材可以做成截面沿梁长度方向变化的变截面梁。

常用的有楔形梁，这种梁仅改变腹板高度，而翼缘的厚度、宽度及腹板的厚度均不改变。

因其加工方便，经济性能较好，目前已经广泛用于轻型门式刚架房屋中。

简支梁可以在支座附近降低截面高度，除节约材料外，还可以节省净空，已广泛应用于大跨度起重机梁中，另外，还可以做成改变翼缘板的宽度或厚度的变截面梁。

钢结构设计规范·轴⼼受⼒构件和拉弯、压弯构件的计算·拉弯构件和压弯构4.1.1在主平⾯内受弯的实腹构件(考虑腹板屈曲后强度者参见本规范第4.4.1条)，其抗弯强度应按下列规定计算:`(M_x)/(γ_xW_(nx))+(M_y)/(γ_xW_(ny))≤f`（4.1.1）式中M x、M y——同⼀截⾯处绕x轴和y轴的弯矩(对⼯字形截⾯：x轴为强轴，y轴为弱轴);Wｎｘ、Wｎｙ——对x轴和y轴的净截⾯模量;γx、γy——截⾯塑性发展系数;对⼯字形截⾯γy=1.20;对箱形截⾯，γX=Y y=1.05;对其他截⾯，可按表5.2.1采⽤;f——钢材的抗弯强度设计值。

当梁受压翼缘的⾃由外伸宽度与其厚度之⽐⼤于13`sqrt(235//f_y)`⽽不超过15`sqrt(235//f_y)`时，γx=1.0。

f y应取为钢材牌号所指屈服点。

对需要计算疲劳的梁，宜取γx=γy=1.0。

4.1.2在主平⾯内受弯的实腹构件(考虑腹板屈曲后强度者参见本规范第4.4.1条)，其抗剪强度应按下式计算:`τ=(VS)/(It_w)`(4.1.2)式中V——计算截⾯沿腹板平⾯作⽤的剪⼒;S——计算剪应⼒处以上⽑截⾯对中和轴的⾯积矩;I——⽑截⾯惯性矩;t w——腹板厚度;fv——钢材的抗剪强度设计值。

4.1.3当梁上翼缘受有沿腹板平⾯作⽤的集中荷载、且该荷载处⼜未设置⽀承加劲肋时，腹板计算⾼度上边缘的局部承压强度应按下式计算:`σ_c=(varphiF)/(t_wl_z)≤f`(4.1.3-1)式中F——集中荷载，对动⼒荷载应考虑动⼒系数;ψ——集中荷载增⼤系数;对重级.⼯作制吊车梁ψ=1. 35;对其他梁，ψ=1.0；l z——集中荷载在腹板计算⾼度上边缘的假定分布长度，按下式计算:l2=a+5h y+2h R ( 4.1.3-2 )a——集中荷载沿梁跨度⽅向的⽀承长度，对钢轨上的轮压可取50mm;h y——⾃梁顶⾯⾄腹板计算⾼度上边缘的距离;h R——轨道的⾼度，对梁顶⽆轨道的梁h R=0;f——钢材的抗压强度设计值。

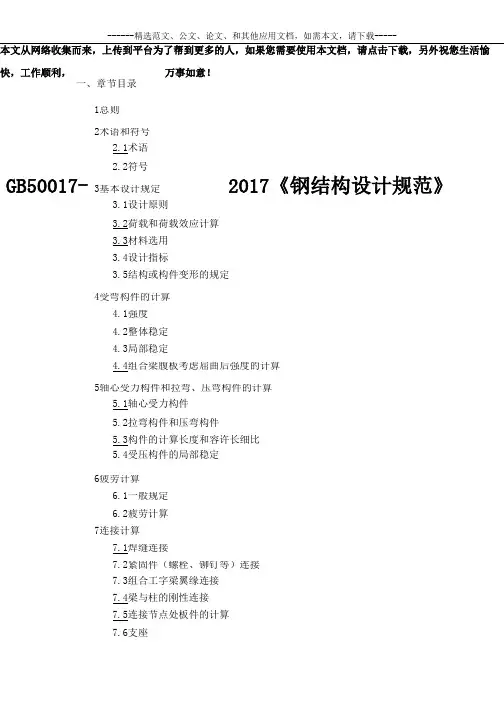

本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载，另外祝您生活愉快，工作顺利，万事如意！GB50017-2017《钢结构设计规范》一、章节目录1总则 2术语和符号2.1术语 2.2符号 3基本设计规定3.1设计原则3.2荷载和荷载效应计算 3.3材料选用 3.4设计指标3.5结构或构件变形的规定 4受弯构件的计算4.1强度 4.2整体稳定 4.3局部稳定4.4组合梁腹板考虑屈曲后强度的计算 5轴心受力构件和拉弯、压弯构件的计算5.1轴心受力构件 5.2拉弯构件和压弯构件5.3构件的计算长度和容许长细比 5.4受压构件的局部稳定 6疲劳计算6.1一般规定 6.2疲劳计算 7连接计算7.1焊缝连接7.2紧固件（螺栓、铆钉等）连接 7.3组合工字梁翼缘连接 7.4梁与柱的刚性连接 7.5连接节点处板件的计算 7.6支座8构造要求8.1一般规定 8.2焊缝连接8.3螺栓连接和铆钉连接 8.4结构构件8.5对吊车梁和吊车桁架（或类似结构）的要求 8.6大跨度屋盖结构8.7提高寒冷地区结构抗脆断能力的要求 8.8制作、运输和安装 8.9防护和隔热 9塑性设计9.1一般规定 9.2构件的计算9.3容许长细比和构造要求 10钢管结构10.1一般规定 10.2构造要求 10.3杆件和节点承载力 11钢与混凝土组合梁11.1一般规定 11.2组合梁设计 11.3抗剪连接件的计算 11.4挠度计算 11.5构造要求附录 A 结构或构件的变形容许值 附录 B附录 C 附录 D附录 E 附录 F梁的整体稳定系数 轴心受压构件的稳定系数 柱的计算长度系数 疲劳计算的构件和连接分类桁架节点板在斜腹杆压力作用下的稳定计算 附：本规范用词说明 附：修改条文说明其中下面打—的节为新增，下面打~~的节为有较多修改。

二、增加的一些新概念2.1.一阶分析与二阶分析（1）一阶分析为不考虑结构变形对内力产生的影响，根据未变形的结构平衡条件分析结构内力及位移。

二、受弯构件（梁） 1．强度计算1)抗弯强度在主平面内受弯的实腹构件，其抗弯强度应按下式计算（17-204）式中：M x 、M y ——分离为同一截面绕x 轴和y 轴的弯矩（对工字形截面，x 轴为强轴，y 轴为弱轴）；M nx 、M ny ——分离为对x 轴和y 轴的净截面模量；当截面板件宽厚比等级为S1、S2、S3或S4级时，应取全截面模量，当截面板件宽厚比等级为S5级时，应取有效截面模量，匀称受压翼缘有效外伸宽度可取k 15ε，腹板有效截面可按《钢结构设计标准》第8.4.2条的规定采用（mm 3）；γx 、γy ——分离为沿x 轴、y 轴的截面塑性发展系数，对工字形截面，γx =1.05，γy =1.20，对箱形截面γx =γy =1.05，对需要计算疲劳的梁，宜取γx =γy =1.0，对其他截面，可按《钢结构设计标准》中6.1.2条采用。

2)抗剪强度（17-205）式中：V ——计算截面沿腹板平面作用的剪力； S ——计算剪应力处以上毛截面向中和轴的面积矩； I ——毛截面惯性矩； t w ——腹板厚度；ƒv ——钢材的抗剪强度设计值。

3)局部抗压强度当梁上翼缘作用有沿腹板平面的扩散荷载，且该荷载又未设置支承加劲肋时，腹板计算高度上边缘的局部抗压强度按下式计算:（17-206）式中：F ——扩散荷载，对动力荷载应考虑动力系数；ψ——扩散荷载增大系数，对重级工作制吊车梁，ψ=l.35，对其他梁，ψ=l ．O ；l z ——扩散荷载按45°蔓延在腹板计算高度上边缘的假定分布长度，其值应按照支座详细尺寸决定。

梁的支座处，当不设置支承加劲肋时，也应按式（17-206）计算腹板计算高度下边缘的局部压应力，但ψ取1.0。

【例17-17/2014真题】设计一悬臂钢架，最合理的截面形式是：解：按照悬臂梁的受力特点可知，上翼縁承受拉应力，下翼縁承受压应力，钢材的抗拉、抗压强度相同，故应挑选上、下翼縁面积相同的截面形式。

受弯构件单筋计算受弯构件是指在作用力作用下，构件内部部分受到弯曲的一种结构。

单筋构件指在弯曲区域只有一根纵筋的构件。

单筋构件的计算方法主要有弯矩和截面法两种。

下面将详细介绍单筋构件的计算方法。

1.弯矩法：在弯矩法中，需要确定构件所承受的弯矩大小和作用位置，并根据弯矩的大小选择开裂计算和承载力计算方法。

开裂计算：开裂计算是指计算单筋构件在弯曲区域的裂缝宽度，以判断是否满足结构的使用条件。

开裂计算需要根据弯矩大小和构件的尺寸、材料性质等参数，采用裂缝宽度公式进行计算。

一般情况下，裂缝宽度应满足规范中的要求，以保证结构的安全和使用性能。

承载力计算：承载力计算是指计算单筋构件在弯曲区域的极限承载力，以判断结构是否承受得住设计荷载。

承载力计算需要根据构件的几何形状、材料强度、受力情况等参数，采用承载力公式进行计算。

一般情况下，承载力应满足规范中的要求，以保证结构的安全性。

2.截面法：截面法是一种基于截面力学的计算方法，通过对单筋构件截面的几何形状和受力情况进行分析，计算出截面的抵抗力和承载力。

截面抵抗力计算：截面抵抗力计算是指计算构件截面抵抗力的大小，主要包括纵杆抵抗力、混凝土抵抗力和剪力抵抗力。

纵杆抵抗力是指构件中的纵筋受拉或受压的抵抗力，混凝土抵抗力是指构件中的混凝土区域的抵抗力，剪力抵抗力是指构件中的剪力作用下纵筋的抵抗力。

截面抵抗力计算需要根据纵杆的受力情况、混凝土的抵抗力、剪力的大小等参数，进行计算。

截面承载力计算：截面承载力计算是指计算构件截面的极限承载力，以判断构件是否能够满足设计荷载。

截面承载力计算需要根据构件的几何形状、受力情况、材料强度等参数，进行计算。

一般情况下，截面承载力应满足规范中的要求，以保证结构的安全性。

综上所述，单筋构件的计算方法主要包括弯矩法和截面法。

弯矩法主要是计算构件的弯矩大小和作用位置，并根据弯矩大小选择开裂计算和承载力计算方法。

截面法主要是通过对构件截面的几何形状和受力情况进行分析，计算截面的抵抗力和承载力。
