受弯构件要点：♦受弯构件概述；强度准则在受弯构件中的体现；边缘屈服弯矩与极限弯矩；截面塑性模量；单轴与双轴抗弯强度♦截面抗剪强度；局部承压强度；折算应力♦整体稳定♦局部稳定受弯构件概述的主要破坏形式受弯构件类型与受力特点1．基本概念♦受弯构件：弯矩作用或受弯矩和剪力共同作用的构件。
♦强轴：形心主轴中惯性矩、截面模量最大的主轴。
♦弱轴：与强轴垂直的主轴。
2．构件类型♦单向弯曲构件：构件在一个主平面受弯。
♦双向弯曲（斜弯曲）构件：构件在两个主平面受弯。
3．受力特点♦屈服点♦ 弹性核 ♦ 塑性区♦ 极限抗弯承载力主要破坏形式1． 截面强度破坏截面的平均应力达到屈服点f y ，截面应变迅速增加最后导致结构破坏。
通常以截面的平均应力达到屈服点f y 为轴心受压构件强度破坏准则。
2． 整体失稳破坏由于侧向干扰力或构件初始偏心等原因，受弯构件离开原来的平面，发生侧向挠曲和扭转称为受弯构件的整体失稳。
当轴力达到某一值时结构不能保持稳定的平衡状态，结构变形迅速增大开始丧失稳定性，最后导致结构破坏。
这时的轴心压力称为临界压力。
3． 局部失稳破坏构成受弯构件的板件在压应力和剪应力作用下局部出现波浪状的鼓曲变形，但轴线变形仍在弯曲平面内的的现象。
一般不一定作为构件整体破坏的判别准则。
受弯构件的截面强度强度准则1. 边缘纤维屈服准则截面上边缘处的最大应力达到屈服时即认为受弯构件的截面达到了强度极限，截面上的弯矩称为屈服弯矩。
此时构件在弹性阶段工作。
2. 全截面屈服准则一整个截面的应力达到截面承载极限强度的状态作为强度破坏的界限，此时截面上的弯矩称为塑性弯矩或极限弯矩。
3. 部分发展塑性准则将截面塑性区限制在某一范围，一旦塑性区达到规定的范围即视为强度破坏。

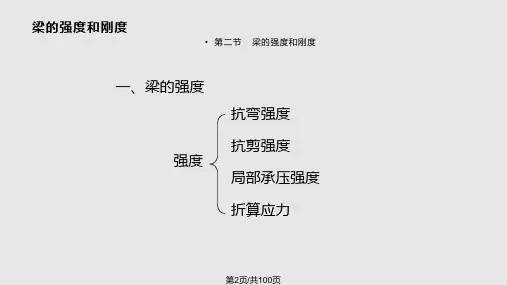

抗弯强度1. 缘纤维屈服准则 单向弯曲构件 双向弯曲构件 截面应力：d xn x f W M ≤=σ；d yny xn x f W M W M≤+=σ（或()()d xyn yn xn xyn x xn y xyn y yn x f I I I y I M I M x I M I M ≤--+-=2σ） 相关准则：1≤exdxM M ； 1≤+eydy exd xM M M M屈服弯矩：d xn exd f W M =；d yn eyd f W M =2. 全截面屈服准则 中性轴：⎰=dA f N y；⎰=ydA f My x；⎰=xdA f M y y相关准则：1≤pxdxM M ； 1≤+pydy pxd xM M M M极限弯矩：d pxn pxd f W M =；d pyn pyd f W M =3. 部分发展塑性准则截面应力：d exn x x f W M ≤γ； d eyny y exn x xf W M W M ≤+γγ截面塑性发展系数：ep x M M =γ相关准则：直线关系式：1≤exdx xM M γ； 1≤+eydy y exd x xM M M M γγ屈服弯矩：d xn exd f W M =；d yn eyd f W M =抗剪强度1． 单方向横向力作用 截面应力：vyd x x y f tI S V ≤=τ（vyd wy f A V ≤=τ）2． 双方向横向力作用vyd y y x x x y f tI S V tI S V ≤+=τ（或()()()vyd xyyx xxy x x y y xy y yx f tI II V I S I S V I S IS ≤--+-=2τ）局部承压强度y zw c f l t F≤=σ； 其中，分布长度y z h a l 2+= 否则，需要设置支承加劲肋。
练习五 受弯构件一、选择题（××不做要求）1．计算梁的（ A ）时，应用净截面的几何参数。
A ）正应力B ）剪应力C ）整体稳定D ）局部稳定2．钢结构梁计算公式nxx x W M γσ=中，γx （ C ）。
A ）与材料强度有关 B ）是极限弯矩与边缘屈服弯矩之比C ）表示截面部分进人塑性D ）与梁所受荷载有关××3．在充分发挥材料强度的前提下，Q235钢梁的最小高度h min （ C ）Q345钢梁的h min （其他条件均相同）。
A ）大于B ）小于C ）等于D ）不确定××4．梁的最小高度是由（ C ）控制的。
A ）强度B ）建筑要求C ）刚度D ）整体稳定5．单向受弯梁失去整体稳定时是（ C ）失稳。
A ）弯曲B ）扭转C ）弯扭D ）都有可能6．为了提高梁的整体稳定，（ B ）是最经济有效的办法。
A ）增大截面B ）增加支撑点，减小l 1C ）设置横向加劲肋D ）改变荷载作用的位置7．当梁上有固定较大集中荷载作用时，其作用点处应（ B ）。
A ）设置纵向加劲肋B ）设置横向加劲肋C ）减少腹板宽度D ）增加翼缘的厚度××8．焊接组合梁腹板中，布置横向加劲肋对防止（ A ）引起的局部失稳最有效，布置纵向加劲肋对防止（ B ）引起的局部失稳最有效。
A ）剪应力B ）弯曲应力 D ）复合应力 D ）局部压应力××9．确定梁的经济高度的原则是（ B ）。
A ）制造时间最短B ）用钢量最省C ）最便于施工D ）免于变截面的麻烦××10．当梁整体稳定系数φb ＞0.6时，用φ’b 代替φb 主要是因为（ B ）。
A ）梁的局部稳定有影响B ）梁已进入弹塑性阶段C ）梁发生了弯扭变形D ）梁的强度降低了××11．分析焊接工字形钢梁腹板局部稳定时，腹板与翼缘相接处可简化为（ D ）。
钢结构设计规范第一章总则第为在钢结构设计中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，特制定本规范。
本规范适用于工业与民用房屋和一般构筑物的钢结构设计。
本规范的设计原则是根据《建筑结构设计统一标准》（CBJ68-84)）制订的.设计钢结构时,应从工程实际情况出发，合理选用材料、结构方案和构造措施，满足结构在运输、安装和使用过程中的强度、稳定性和刚度要求，宜优先采用定型的和标准化的结构和构件，减少制作、安装工作量,符合防火要求,注意结构的抗腐蚀性能.在钢结构设计图纸和钢材订货文件中,应注明所采用的钢号（对普通碳素钢尚应包括钢类、炉种、脱氧程度等)、连接材料的型号（或钢号）和对钢材所要求的机械性能和化学成分的附加保证项目。
此外，在钢结构设计图纸中还应注明所要求的焊缝质量级别(焊缝质量级别的检验标准应符合国家现行《钢结构工程施工及验收规范》）。
对有特殊设计要求和在特殊情况下的钢结构设计，尚应符合国家现行有关规范的要求。
第二章材料承重结构的钢材，应根据结构的重要性、荷载特征、连接方法、工作温度等不同情况选择其钢号和材质。
承重结构的钢材宜采用平炉或氧气转炉3号钢（沸腾钢或镇静钢）、16Mn钢、16Mnq钢、15MnV钢或15MnVq 钢，其质量应分别符合现行标准《普通碳素结构钢技术条件》、《低合金结构钢技术条件》和《桥梁用碳素钢及普通低合金钢钢板技术条件》的规定。
下列情况的承重结构不宜采用3号沸腾钢:一、焊接结构：重级工作制吊车梁、吊车桁架或类似结构，冬季计算温度等于或低于－20℃时的轻、中级工作制吊车梁、吊车桁架或类似结构,以及冬季计算温度等于或低于－30℃时的其它承重结构。
二、非焊接结构：冬季计算温度等于或低于－20℃时的重级工作制吊车梁、吊车桁架或类似结构。
注：冬季计算温度应按国家现行《采暖通风和空气调节设计规范》中规定的冬季空气调节室外计算温度确定，对采暖房屋内的结构可按该规定值提高10℃采用。
